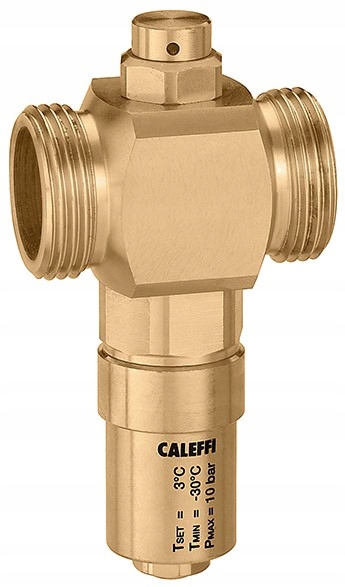

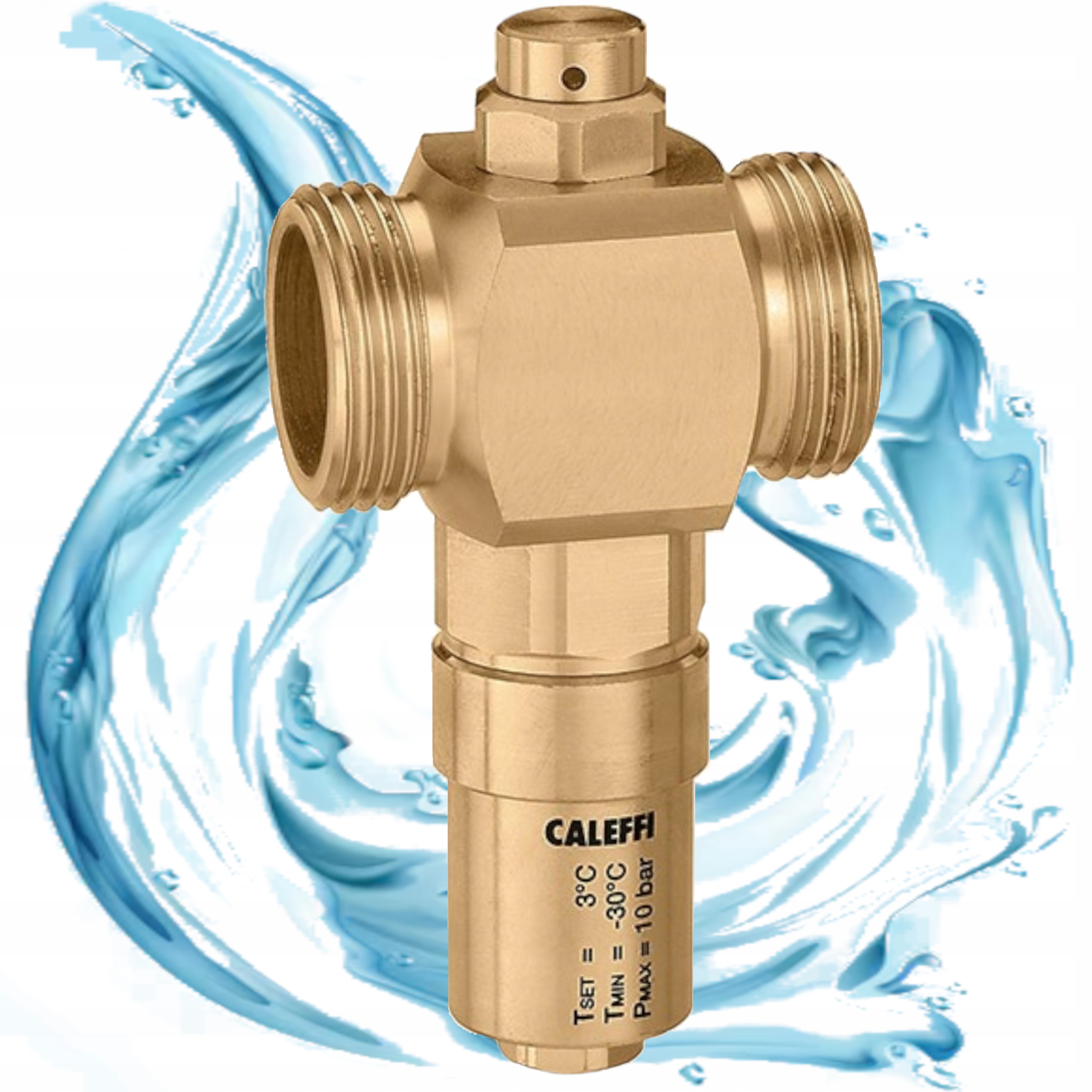

Zawór zabezpieczający przed zamarzaniem 5/4 Caleffi

PRODUKCJA WŁOCHY

SERIA 108

W POMPACH CIEPŁA

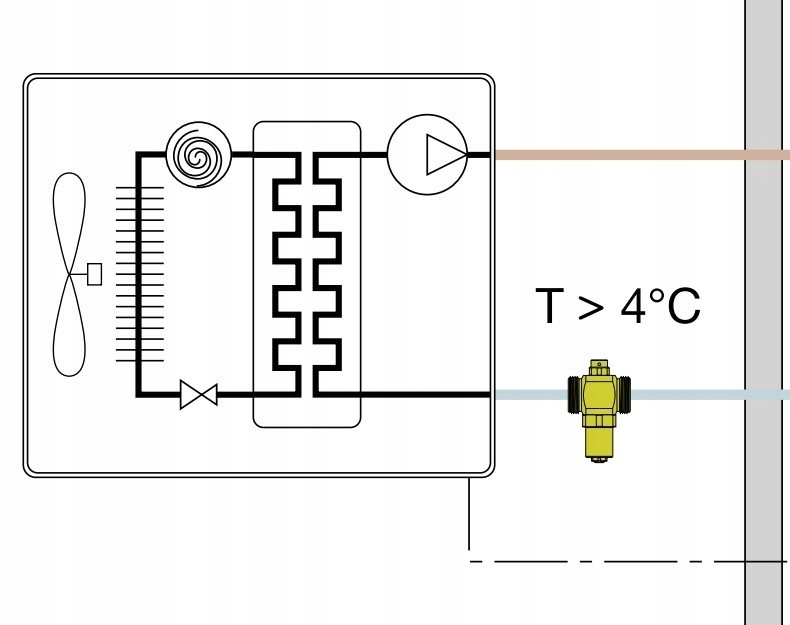

typu monoblok obieg chłodniczy zamknięty jest w całości w jednostce zewnętrznej. W związku z tym podczas instalowania monobloków instalator musi wyjść na zewnątrz z rurami instalacyjnymi C.O. Jeżeli nie ma przerw w dostawie elektryczności, to pompa ciepła pracuje poprawnie i nic nie ma prawa zamarznąć. Problem pojawia się w momencie, kiedy przy mrozie na zewnątrz, będzie przerwa w dostawie elektryczności do obiektu w którym ta pompa jest zainstalowana, przez co pompa obiegowa pompy ciepła nie pracuje. Może to spowodować zamarznięcie wymiennika i w konsekwencji jego uszkodzenie. Jednym z rozwiązań tego problemu może być zastosowanie zaworów zabezpieczających CALEFFI, które ustawione są na temperaturę 3C. Jeśli woda w instalacji C.O spadnie poniżej 3 C, zawór automatycznie otwiera się i następuje zrzut wody z instalacji, zabezpieczając w ten sposób przed zamarznięciem wody w wymienniku i rozsadzeniem go. Montuje się zawsze dwa takie zawory: na zasilaniu oraz powrocie.

DANE TECHNICZNE:

Materiały:

➢ Korpus: mosiądz EN 12165 CW614N

➢ Element zamykający: mosiądz EN 12165 CW614N

➢ Sprężyna: stal nierdzewna

➢ Uszczelnienia: EPDM

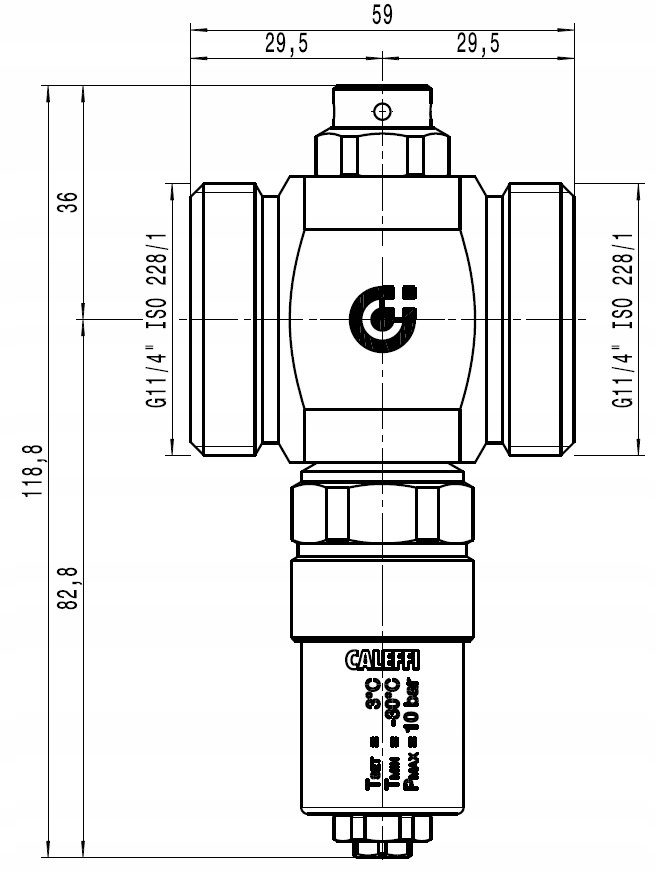

➢ Przyłącza: 1 1/4”

Dane eksploatacyjne:

➢ Medium: woda

➢ Maks. ciśnienie pracy: 10 bar

➢ Zakres temperatury pracy: 0÷65 °C

➢ Zakres temperatury otoczenia: -30÷60 °C

➢ Temperatura otwarcia: 3 °C

➢ Temperatura zamknięcia: 4 °C

➢ Dokładność: ± 1 °C

➢ Kv (przelot): 70 m3/h

Uwaga!

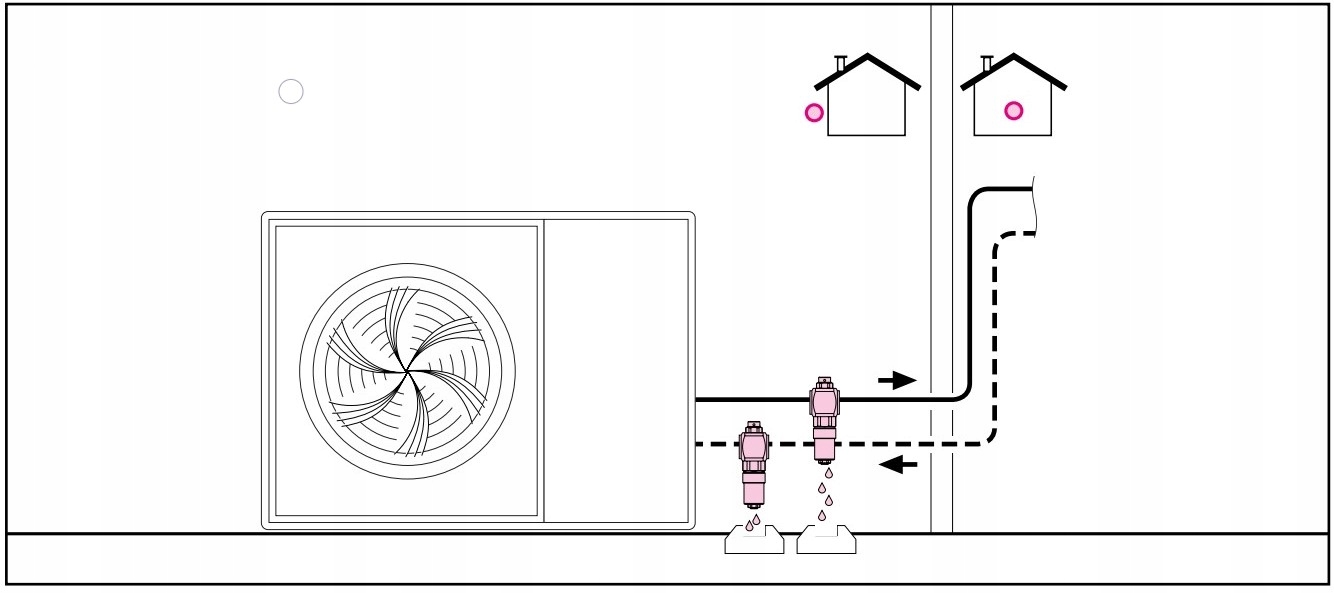

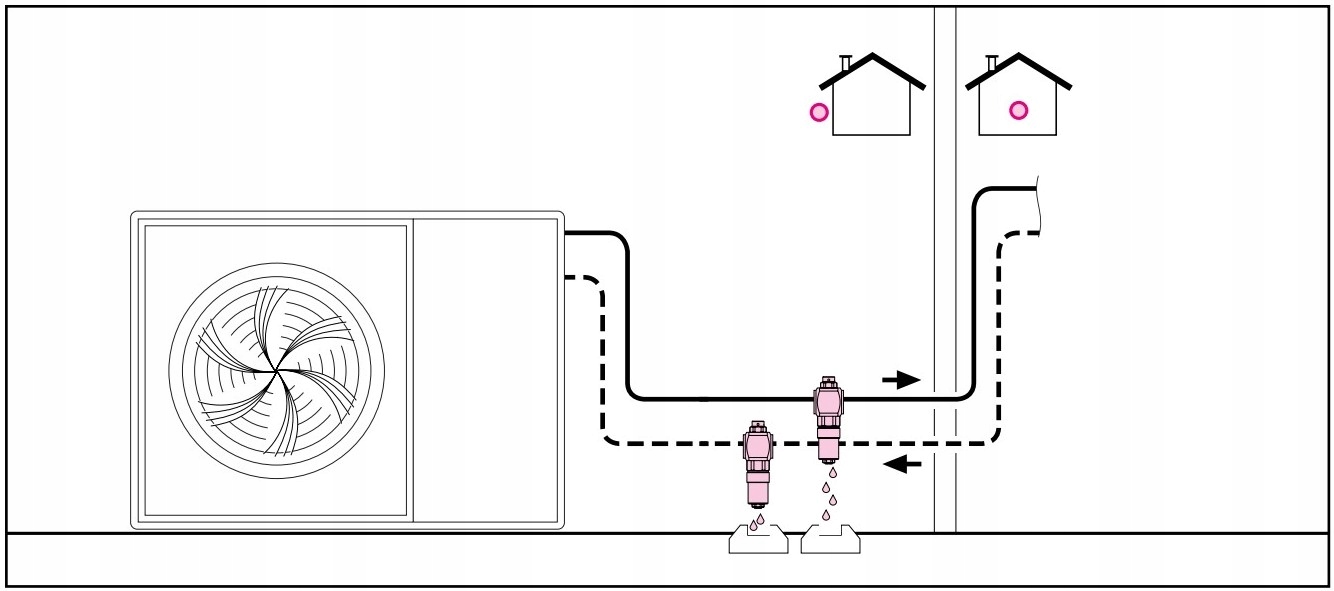

Jeżeli pompa ciepła posiada oba przyłącza górne lub na dole i rury są poprowadzone jak na schemacie, potrzebne są dwa zawory antyzamrożeniowe aby zapewnić prawidłowe opróżnienie części rur będących na zewnątrz.

Przed montażem prosimy zapoznać się z instrukcją obsługi. Mogą ją Państwo znaleźć w dodatkowych informacjach.
