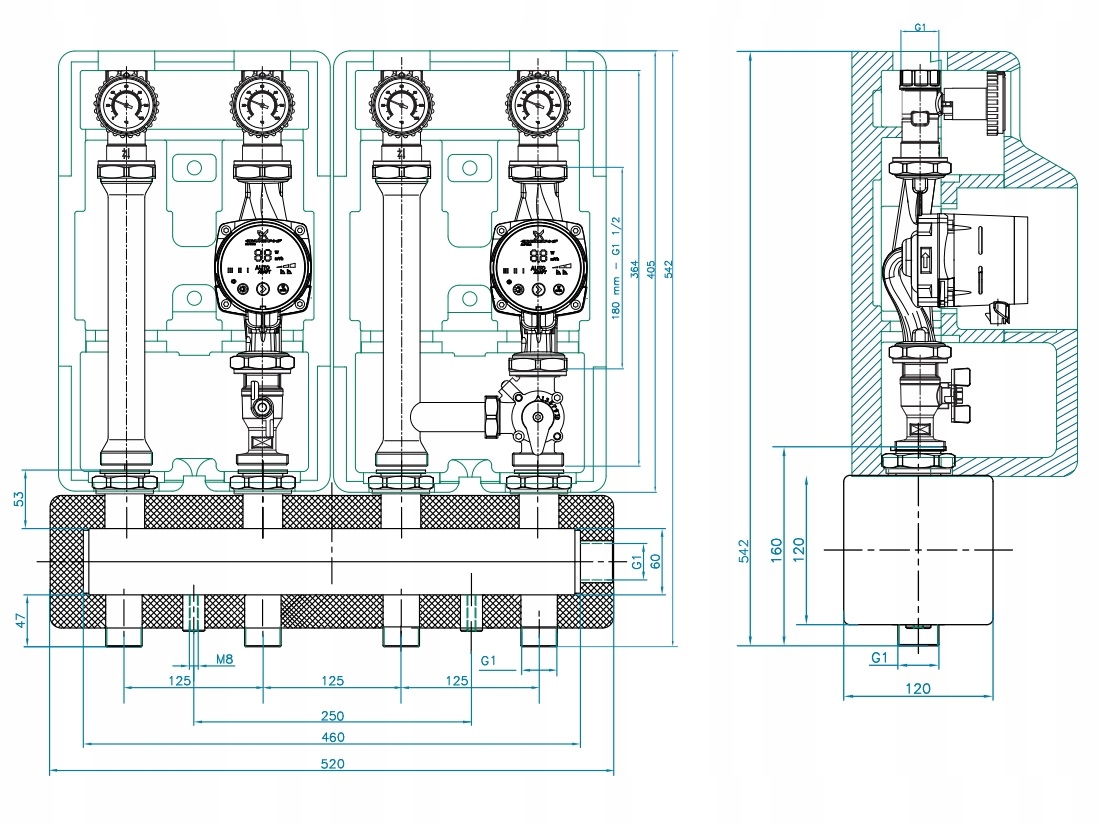

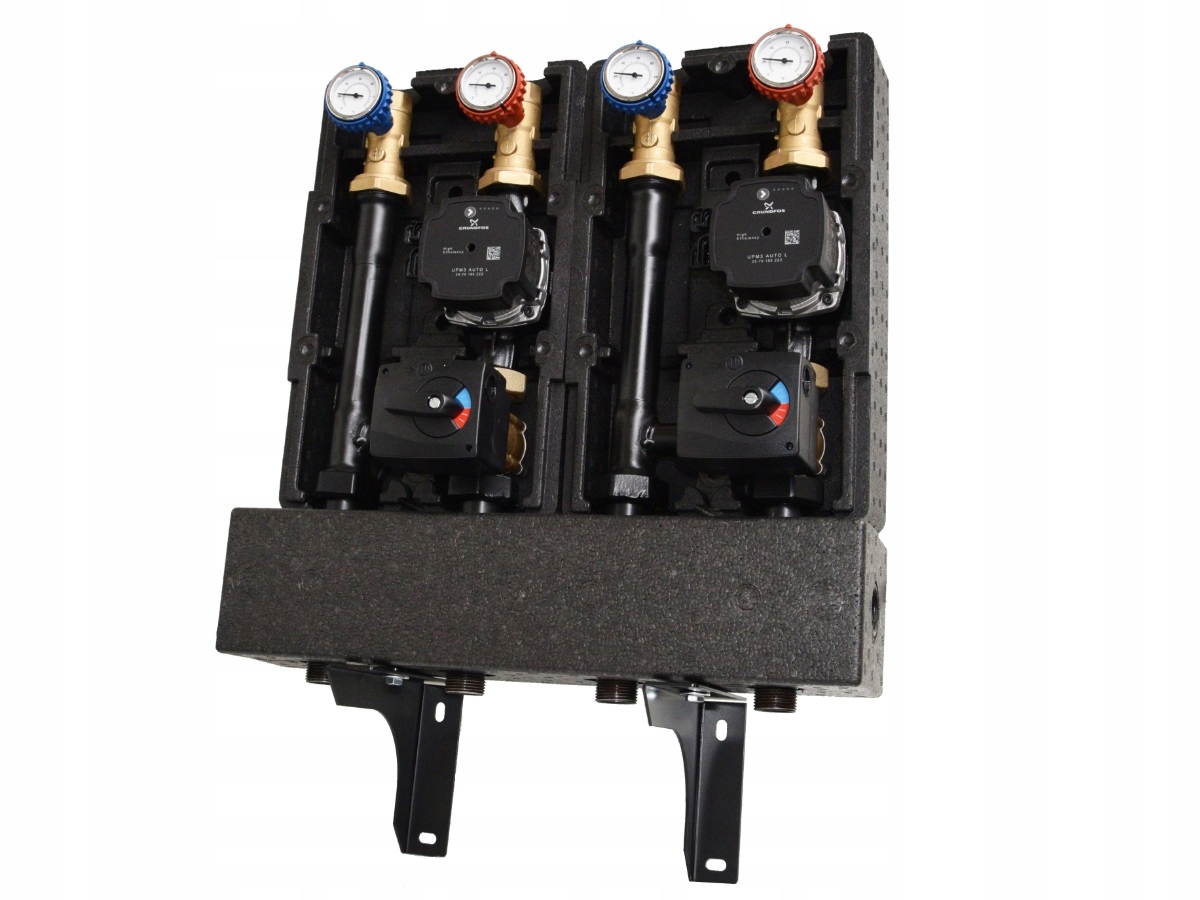

Womix zestaw pompowo-mieszający D3

zestaw 2 obiegów grzewczych z zaworami mieszającymi

obrotowymi i siłownikami elektrycznymi

W skład zestawu wchodzą:

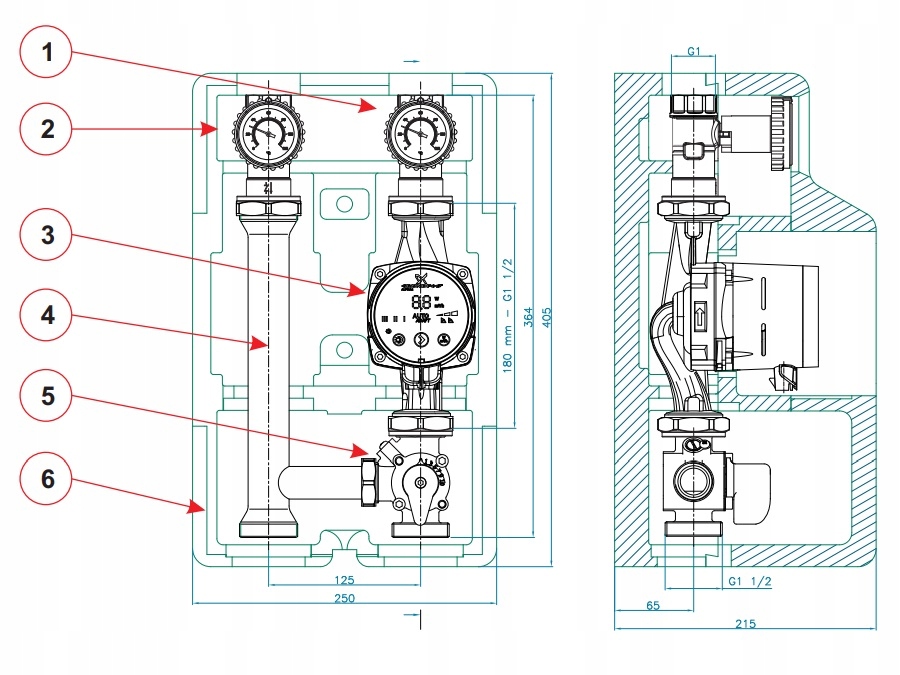

2 grupy pompowe SMT 125 - DN 25

1. Zawór kulowy zasilający z termometrem 0-120°C

z czerwoną rączką.

2. Zawór kulowy powrotny z termometrem 0-120°C

z zaworem zwrotnym z ręczną blokadą, z niebieską rączką.

3. Pompa Grundfos UPM3S Auto 25-60/180.

4. Stalowy łącznik dystansowy 272 mm.

5. Zawór mieszający 3-drogowy MIX MT 25 z bypass.

6. Izolacja EPP.

Rozdzielacz dwuobwodowy C 60 2 F - DN 25 z izolacją

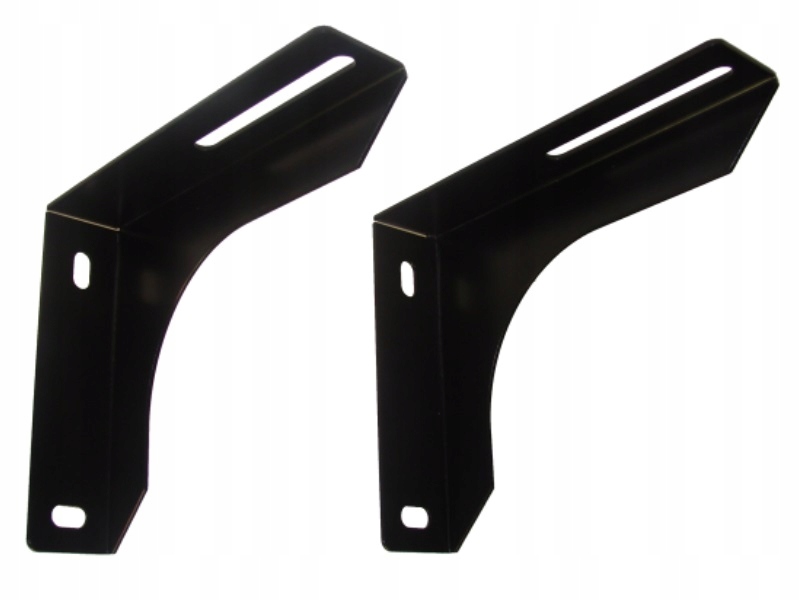

Uchwyty naścienne DELTA dla rozdzielacza C 60 - DN 25

2 siłowniki MP 10 - 230 / 135 z adapterem nr A 101

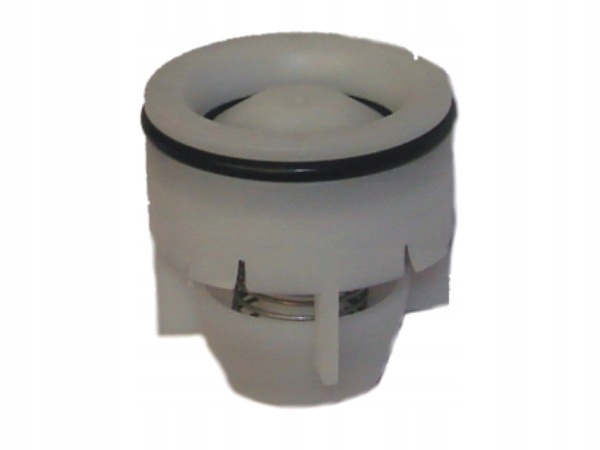

Zawór zwrotny do rozdzielacza C 60 - DN 25

Dane techniczne grupa pompowych:

Maks. ciśnienie: 8 bar

Maks. temperatura: 110°C

Izolacja: EPP czarna 60 g/l

Rozstaw osi: 125 mm

Uszczelnienia: VITON lub EPDM

Podłączenie strona instalacji: GW 1”

Podłączenie strona kotłowa: GZ 1 1/2”

Długość zabudowy pompy: 180 mm

Kvs zaworu mieszającego: 8,3

Podłączenie pompy: GZ 1 1/2"

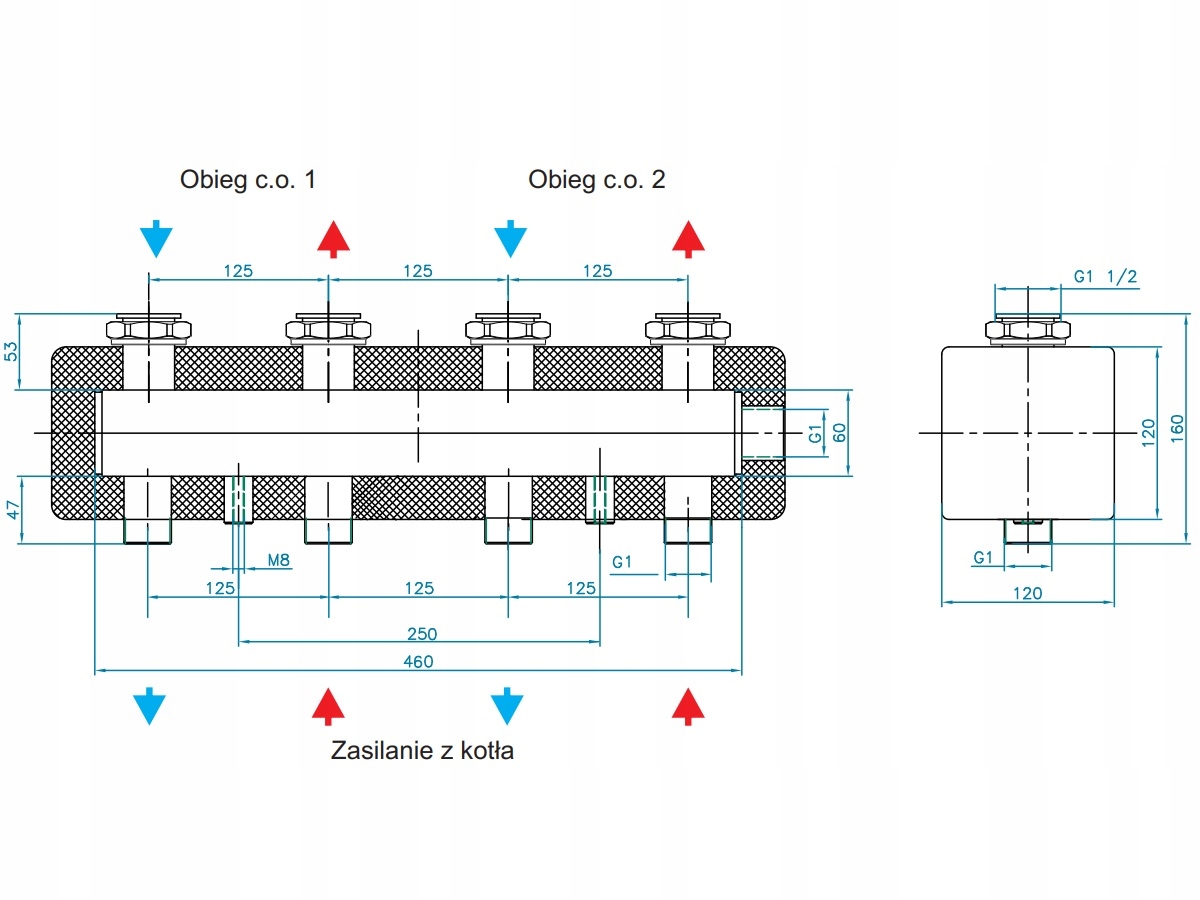

Dane techniczne rozdzielacz dwuobwodowy C 60 2 F - DN 25 z izolacją:

Materiał: stal ST 37.1

Maks. ciśnienie: 8 bar

Maks. temperatura: 110°C

Moc grzewcza: 45 kW przy ΔT 20°C

Rozstaw osi strony instalacyjnej i kotłowej: 125 mm

Podłączenie strona instalacyjna: nakrętka GW 1 1/2"

Podłączenie strona kotłowa: GZ 1"

Izolacja: EPP czarna 40 g/l

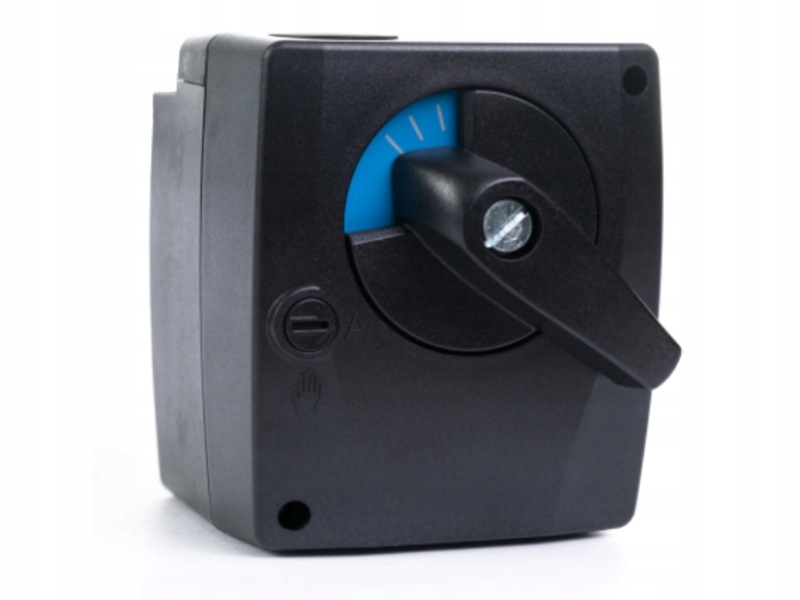

Dane techniczne siłownik MP 10 - 230:

Napięcie zasilania: 230 V, 50/60 Hz

Pobór mocy: 3,5 W, 3,5 VA

Podłączenie: przewód, 3 x 0,75 mm, długość - 2 m

Moment obrotowy: 10 Nm

Kąt obrotu: 90 stopni, nieregulowany

Czas obrotu o kąt 90: 135 sekund dla 50 Hz

Poziom głośności: max. 35 dB (A)

Wskaźnik położenia: nałożony na obudowie pod rączką

Przełącznik pracy ręcznej: tak

Klasa ochrony: II

Stopień ochrony: IP 40

Zakres temperatury pracy: 0 - 50°C
