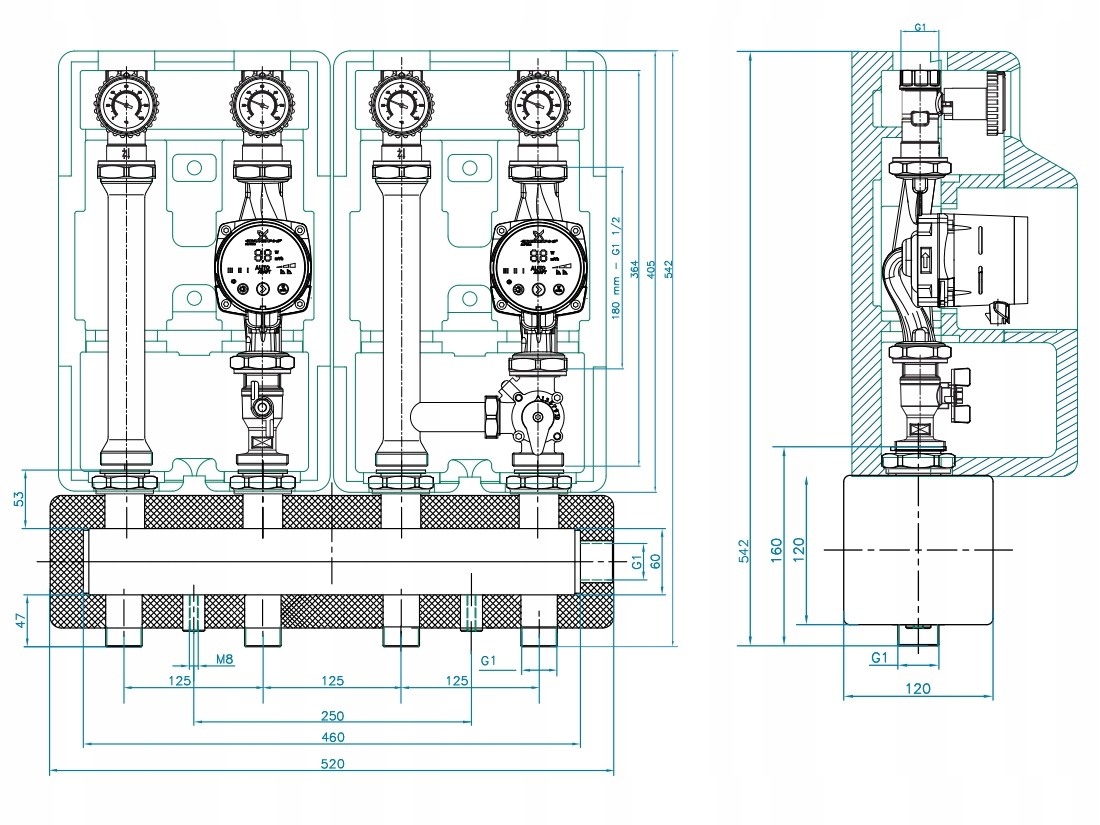

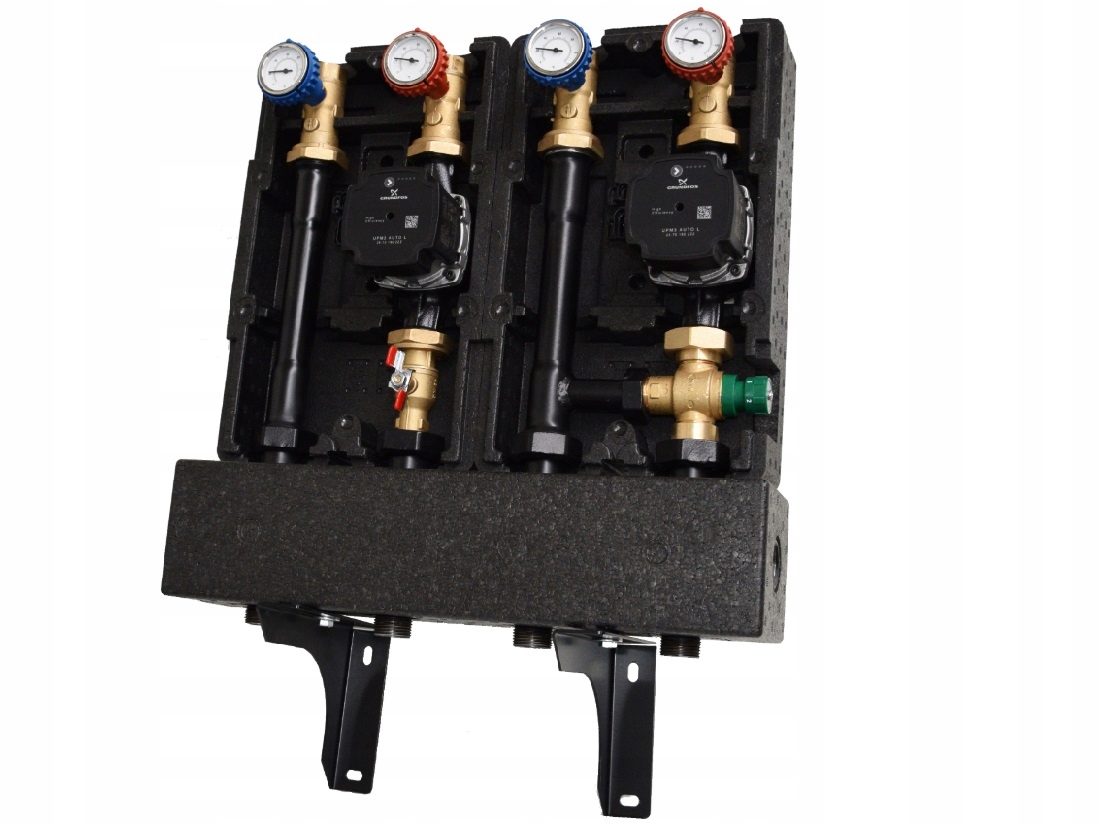

Womix zestaw pompowo-mieszający D2

zestaw 2 obiegów grzewczych w tym jeden bezpośredni

a drugi z termostatycznym zaworem mieszającym.

W skład zestawu wchodzą:

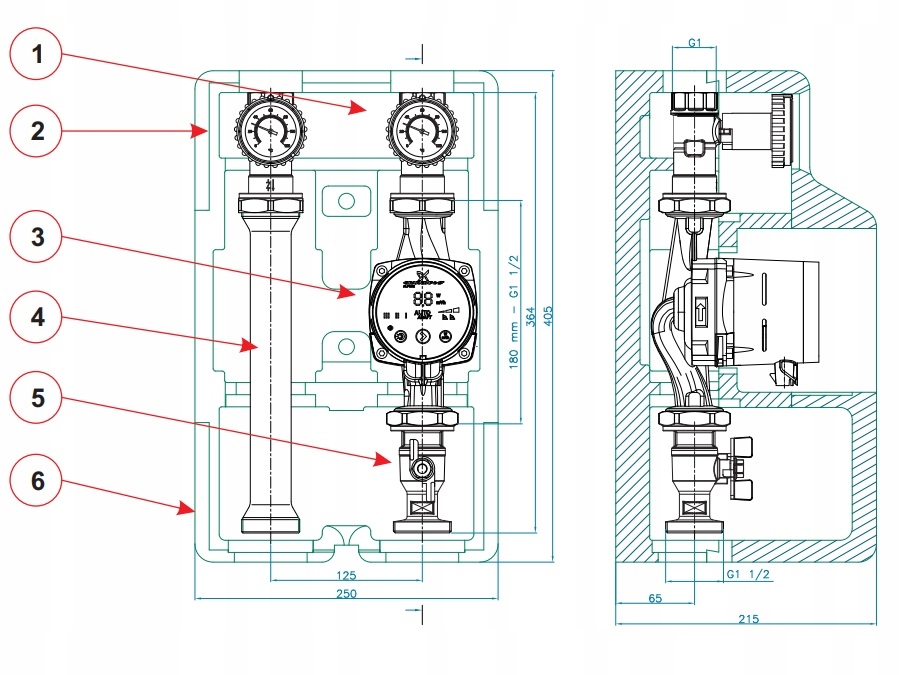

Grupa pompowa SA 125 - DN 25

1. Zawór kulowy zasilający z termometrem 0-120°C

z czerwoną rączką.

2. Zawór kulowy powrotny z termometrem 0-120°C.

z zaworem zwrotnym z ręczną blokadą, z niebieską rączką.

3. Pompa Grundfos UPM3S Auto 25-60/180.

4. Stalowy łącznik dystansowy 272 mm.

5. Zawór kulowy ze stalową rączką.

6. Izolacja EPP.

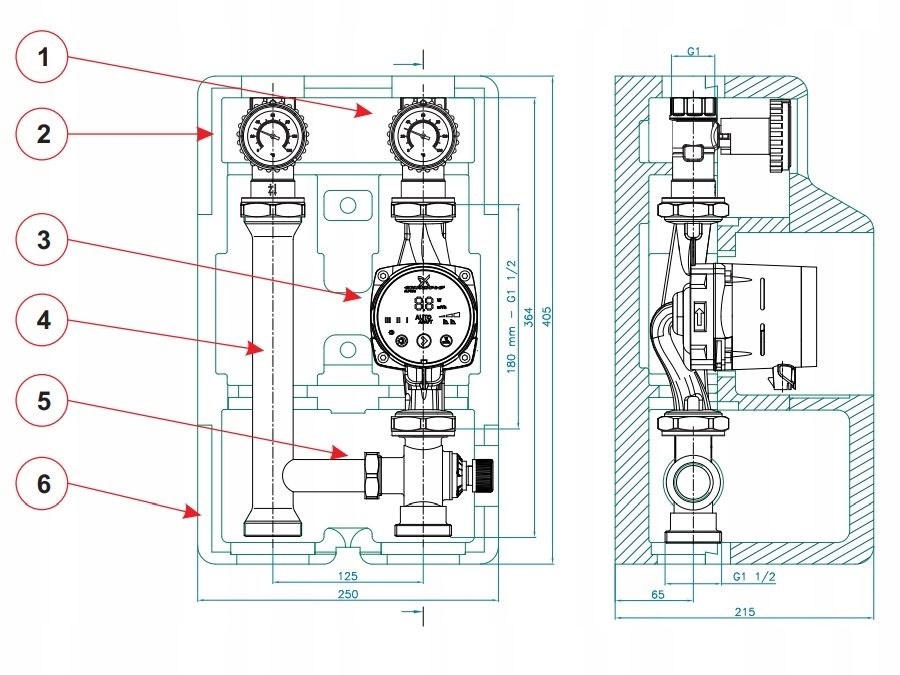

Grupa pompowa SMTC 125 - DN 25

1. Zawór kulowy zasilający z termometrem 0-120°C

z czerwoną rączką.

2. Zawór kulowy powrotny z termometrem 0-120°C.

z zaworem zwrotnym z ręczną blokadą, z niebieską rączką.

3. Pompa Grundfos UPM3S Auto 25-60/180.

4. Stalowy łącznik dystansowy 272 mm.

5. Zawór mieszający 3-drogowy termostatyczny THERMO.

6. Izolacja EPP.

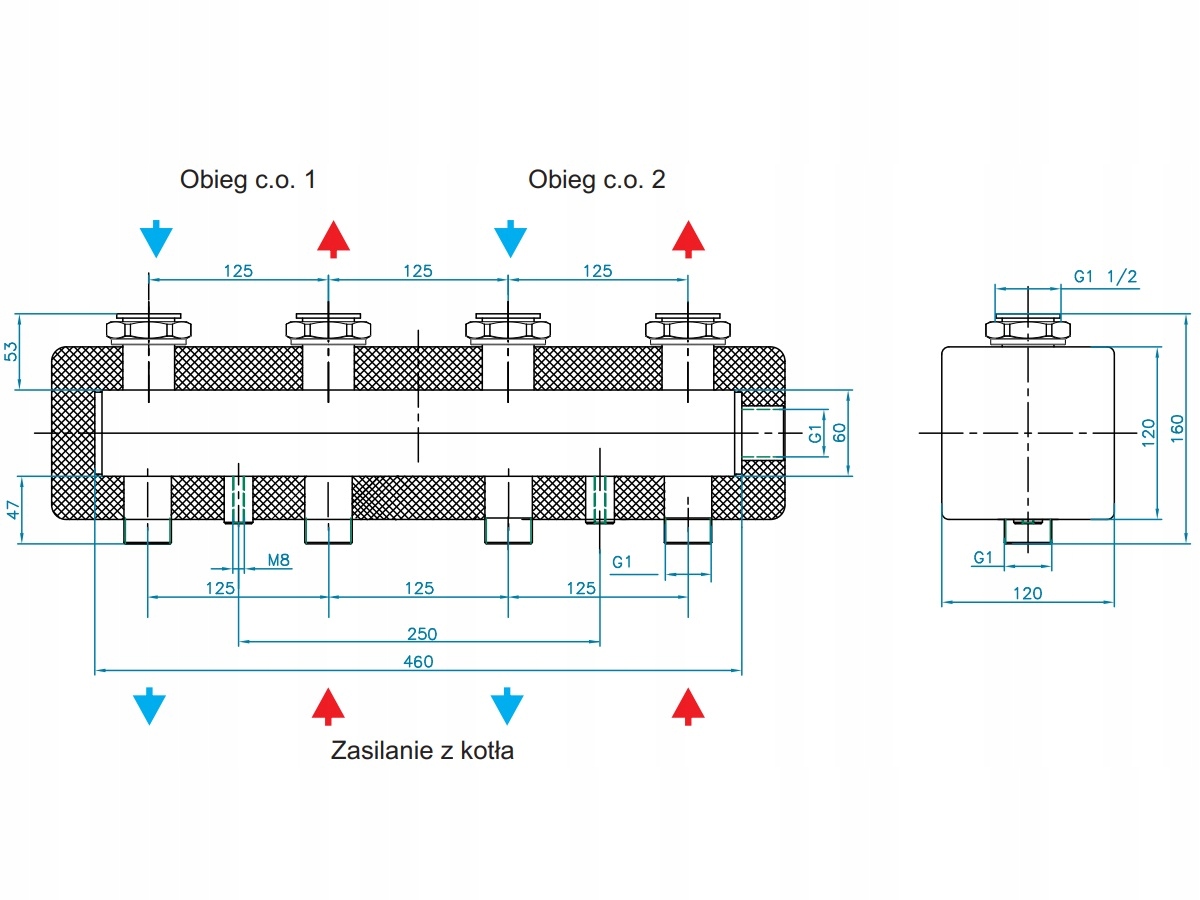

Rozdzielacz dwuobwodowy C 60 2 F - DN 25 z izolacją

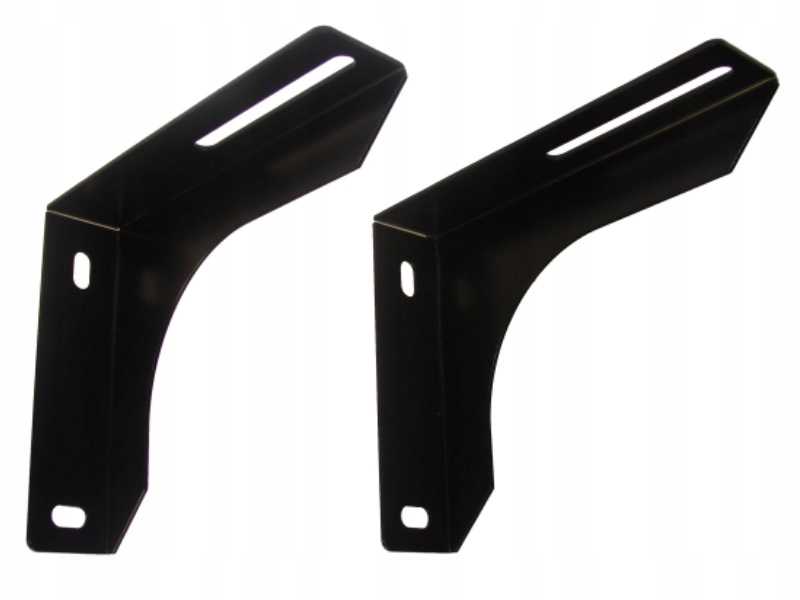

Uchwyty naścienne DELTA dla rozdzielacza C 60 - DN 25

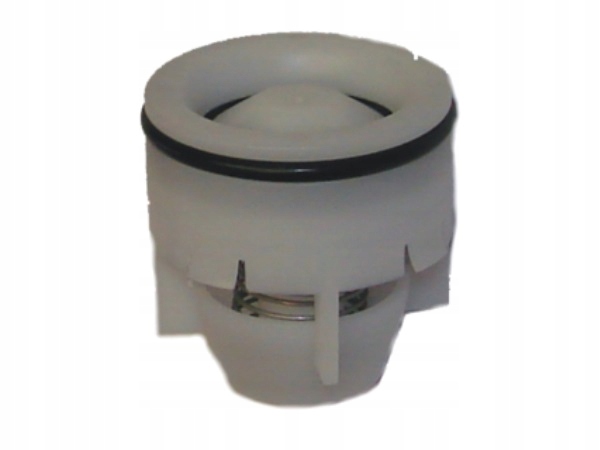

Zawór zwrotny do rozdzielacza C 60 - DN 25

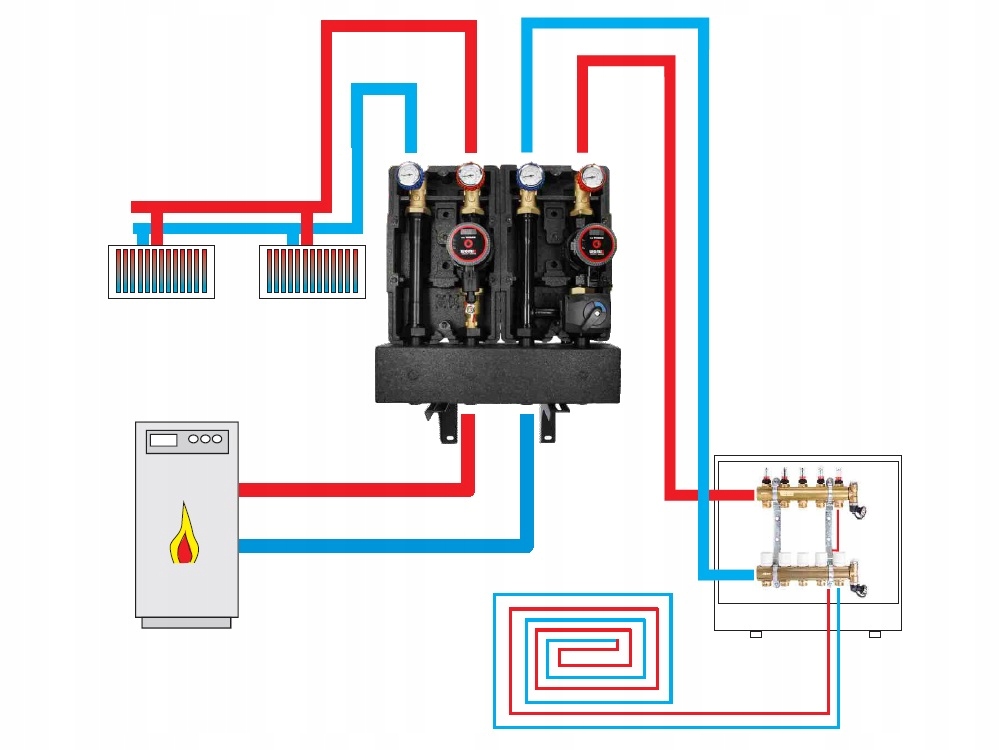

Przykładowy schemat instalacji

Dane techniczne grupa pompowych:

Maks. ciśnienie: 8 bar

Maks. temperatura: 110°C

Izolacja: EPP czarna 60 g/l

Rozstaw osi: 125 mm

Uszczelnienia: VITON lub EPDM

Podłączenie strona instalacji: GW 1”

Podłączenie strona kotłowa: GZ 1 1/2”

Długość zabudowy pompy: 180 mm

Kvs zaworu mieszającego: 2,7

Zakres regulacji mieszacza: 20 - 47°C

Podłączenie pompy: GZ 1 1/2"

Dane techniczne rozdzielacz dwuobwodowy C 60 2 F - DN 25 z izolacją:

Materiał: stal ST 37.1

Maks. ciśnienie: 8 bar

Maks. temperatura: 110°C

Moc grzewcza: 45 kW przy ΔT 20°C

Rozstaw osi strony instalacyjnej i kotłowej: 125 mm

Podłączenie strona instalacyjna: nakrętka GW 1 1/2"

Podłączenie strona kotłowa: GZ 1"

Izolacja: EPP czarna 40 g/l
