Zestaw wymiennikowy Afriso PRIMOBOX AHB 642 z pompami Grundfos Auto 15-70/130,

zestaw do oddzielania 2 obiegów grzewczych otwartego i zamkniętego, po stronie układu

otwartego z zaworem termostatycznym do podnoszenia temperatury powrotu 45°C ATV 213

a po stronie układu zamkniętego z zaworem przełączającym do c.w.u. AZV 643

Bezkonkurencyjna jakość

System kontroli jakości obejmuje wszystkie etapy produkcji.

Każde urządzenie przed wysłaniem do klienta przechodzi kontrolę.

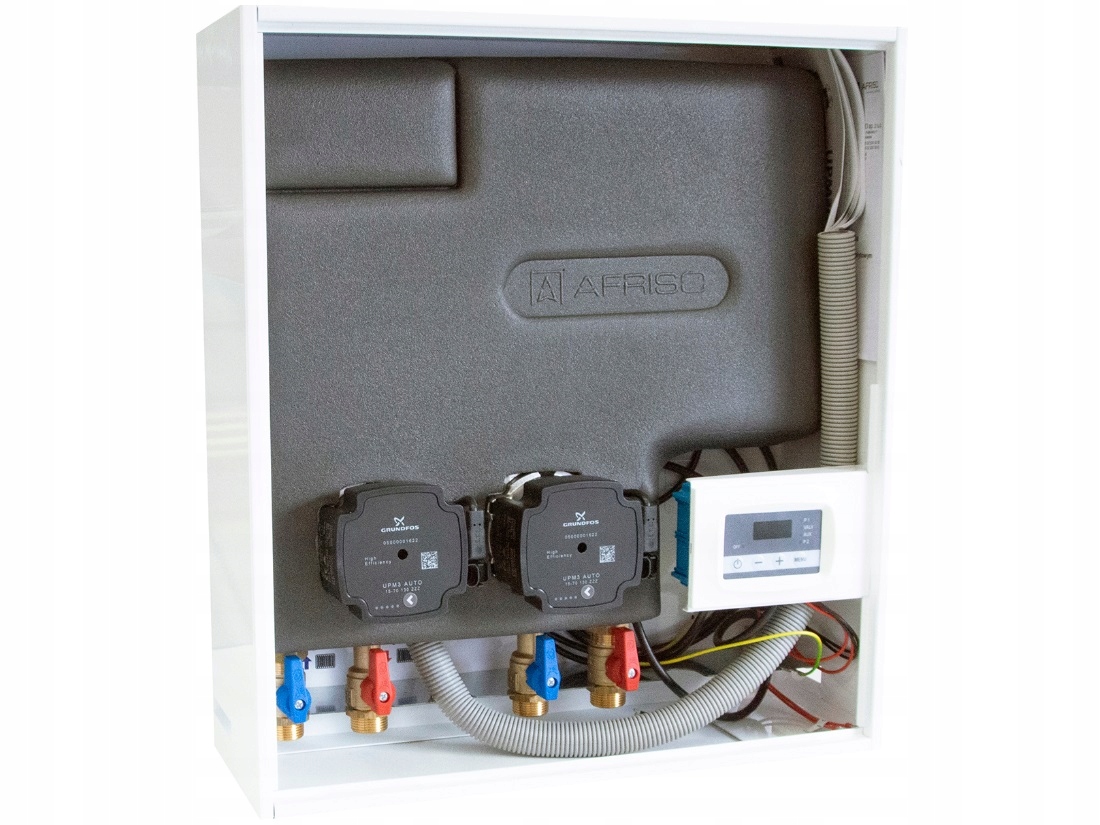

System PRIMOBOX jest kompletnym systemem rozdziału obiegów

grzewczych w instalacji z wiszącym kotłem grzewczym, zarówno

standardowym jak i kondensacyjnym wraz z kotłem stałopalnym.

Zestaw wyposażony jest w pompy Grundfos Auto 15-70/130

Szafka systemu Primobox wykonana jest w wersji naściennej.

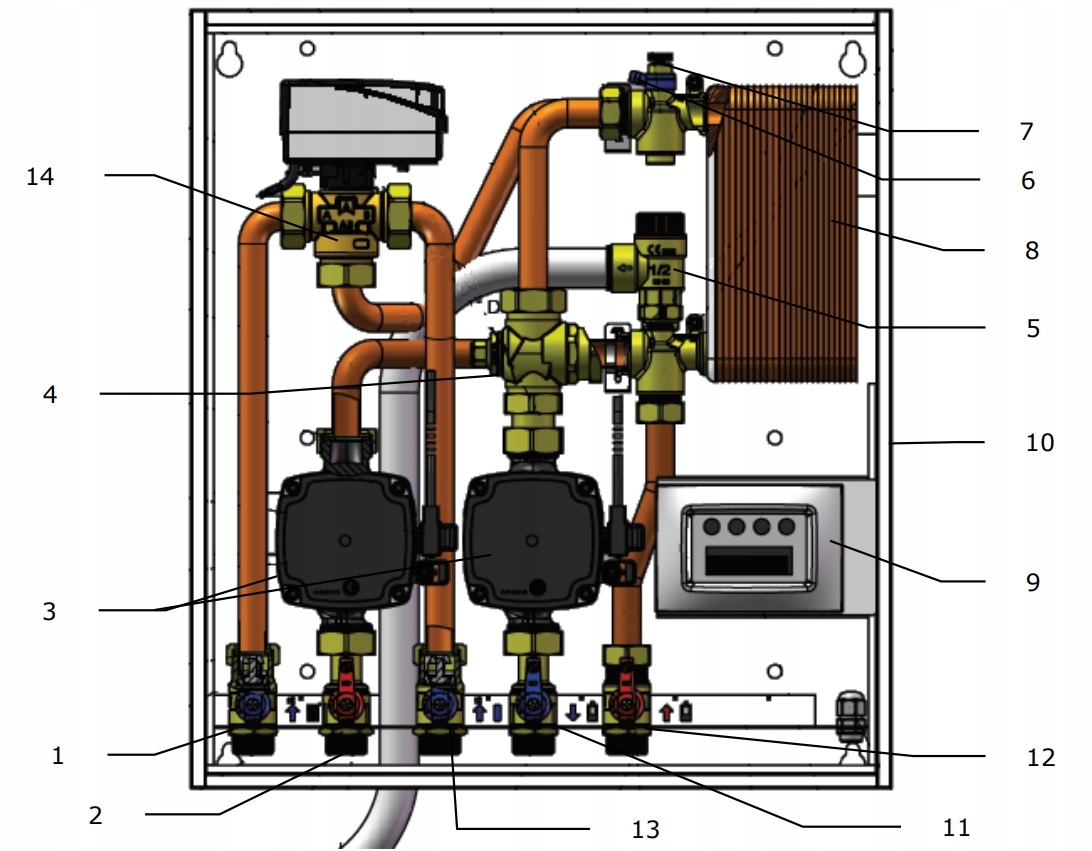

1. zawór odcinający powrót z instalacji grzewczej

2. zawór odcinający zasilanie instalacji grzewczej i c.w.u.

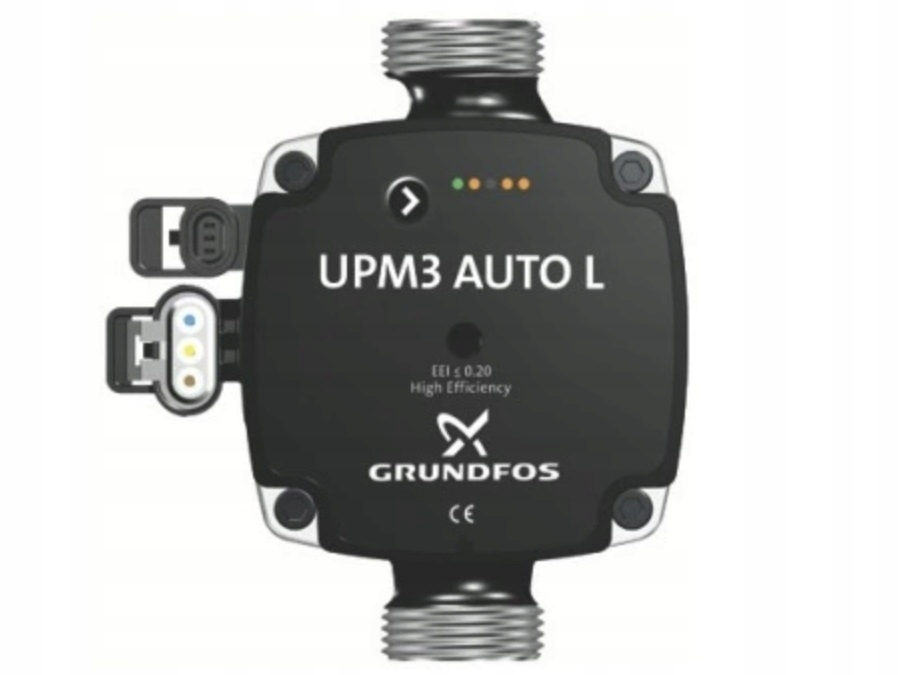

3. pompa Grundfos UPM3 AUTO 15-70/130

4. zawór temperaturowy ATV

5. zawór bezpieczeństwa MS

6. odpowietrznik ręczny

7. odpowietrznik ręczny

8. wymiennik płytowy

9. sterownik zestawu

10. szafka metalowa natynkowa

11. zawór odcinający powrót do źródła ciepła

12. zawór odcinający zasilanie ze źródła ciepła

13. zawór odcinający powrót z zasobnika c.w.u.

14. zawór przełączający AZV

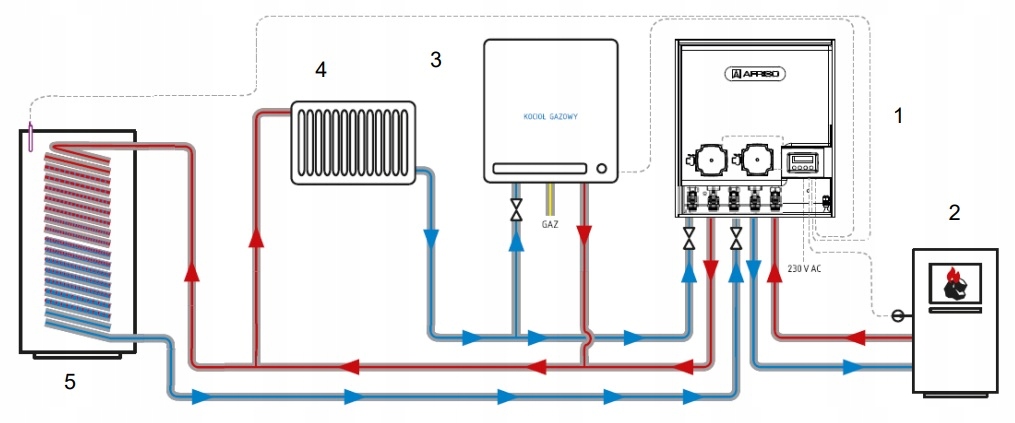

1. Zestaw Primobox AHB 642

2. Źródło ciepła na paliwo stałe (układ otwarty)

3. Kocioł gazowy

4. Instalacja c.o.

5. Zasobnik c.w.u.

Dane techniczne:

• Temperatura pracy: 5°C ÷ 95°C

• Temperatura nominalna zaworu temperaturowego ATV: 45°C

• Maksymalne ciśnienie pracy: 3 bar

• Maksymalna moc: 35 kW

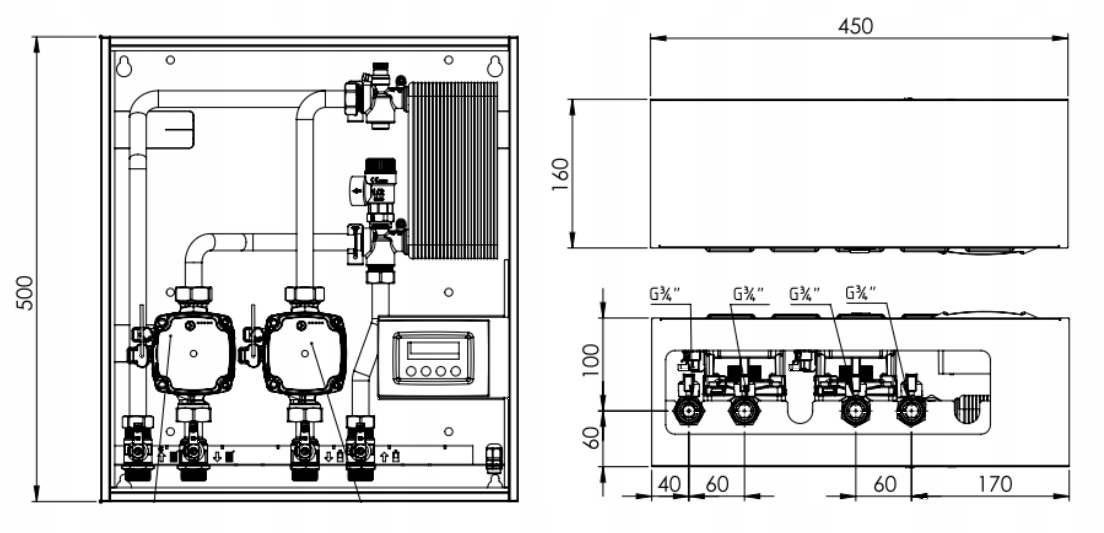

• Wymiary zewnętrzne: 450 x 500 x 160 mm

• Przyłącza: 3/4"

• Dopuszczalne stężenie glikolu: 30 %

• Użyte pompy: Grundfos Auto 15-70/130

• Sterowanie w komplecie

• Czujnik temperatury w komplecie

• Możliwość oddzielenia dwóch układów grzewczych: zamkniętego i otwartego

• Kompaktowa budowa dzięki której oszczędzamy czas montażu i miejsce w kotłowni

• Całość umieszczona w szafce natynkowej

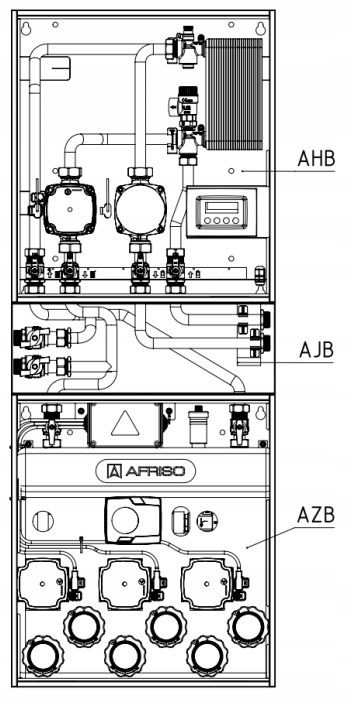

Na innych aukcjach dostępne łączniki AJB 110

oraz grupy pompowe AZB do połączenia z AHB
