Grupa pompowa Afriso Primobox AZB 201 z pompami Grundfos Auto 15-70/130,

zestaw 2 obiegów grzewczych w tym jeden bezpośredni

a drugi z termostatycznym zaworem mieszającym 20ºC - 43ºC

.

Bezkonkurencyjna jakość

System kontroli jakości obejmuje wszystkie etapy produkcji.

Każde urządzenie przed wysłaniem do klienta przechodzi kontrolę.

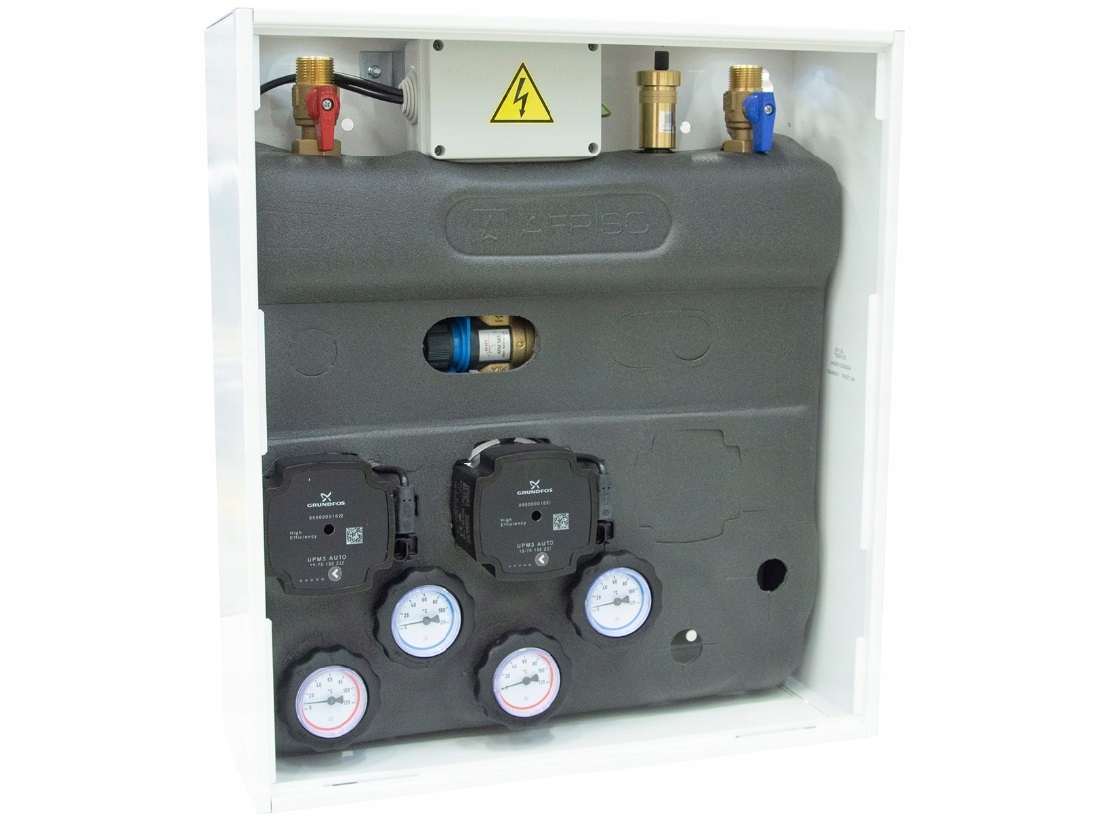

Z prawej strony fotka poglądowa.

System PRIMOBOX jest kompletnym systemem rozdziału obiegów

grzewczych w instalacji z wiszącym kotłem grzewczym, zarówno

standardowym jak i kondensacyjnym.

Może obsługiwać dwa obiegi grzewcze.

Grupy pompowe są wyposażone w pompę Grundfos Auto 15-70/130

Szafka systemu Primobox wykonana jest w wersji naściennej.

Sprzęgło-rozdzielacz wykonany jest ze stali .

Wyposażony w zawory oraz odpowietrznik automatyczny.

Zestaw zawiera:

1. Szafkę naścienną

2. Puszkę elektryczną

3. Sprzęgło-rozdzielacz 3 obw. z zaworami i odpowietrzeniem

4. Grupę pompową wysokotemperaturową z zaworami i termometrami

5. Grupę pompową niskotemperaturową z zaworami i termometrami

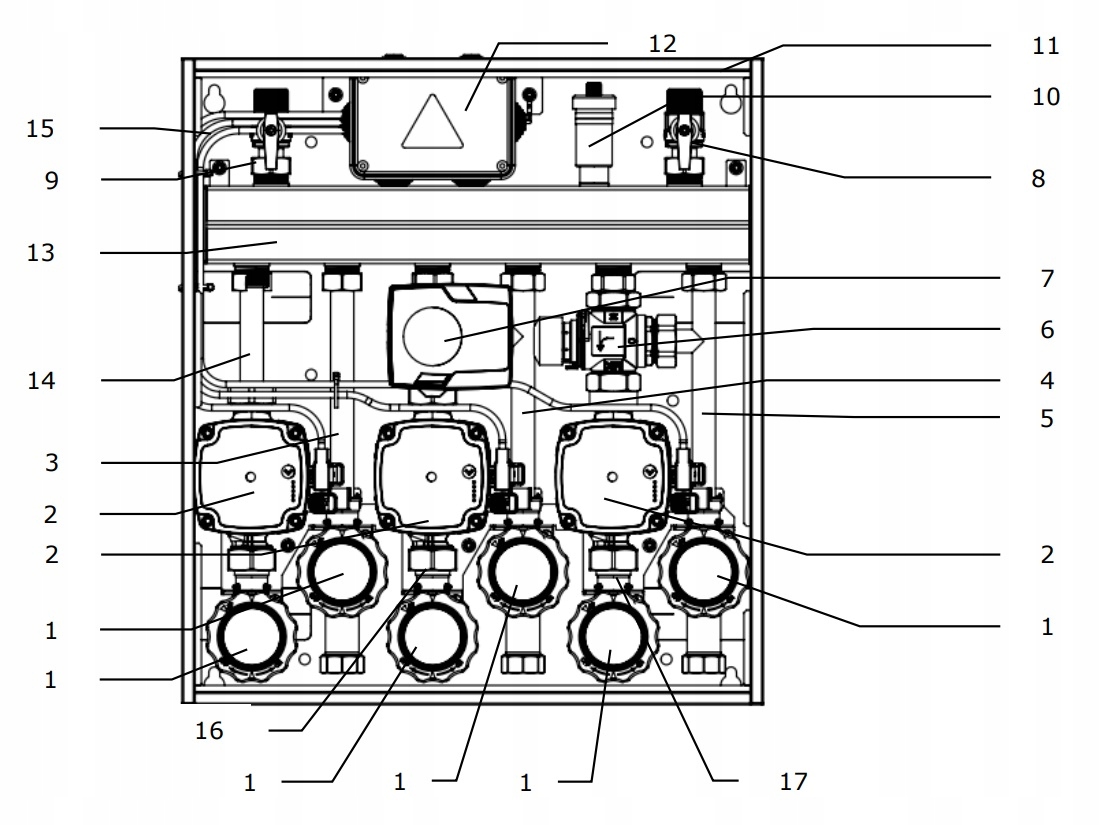

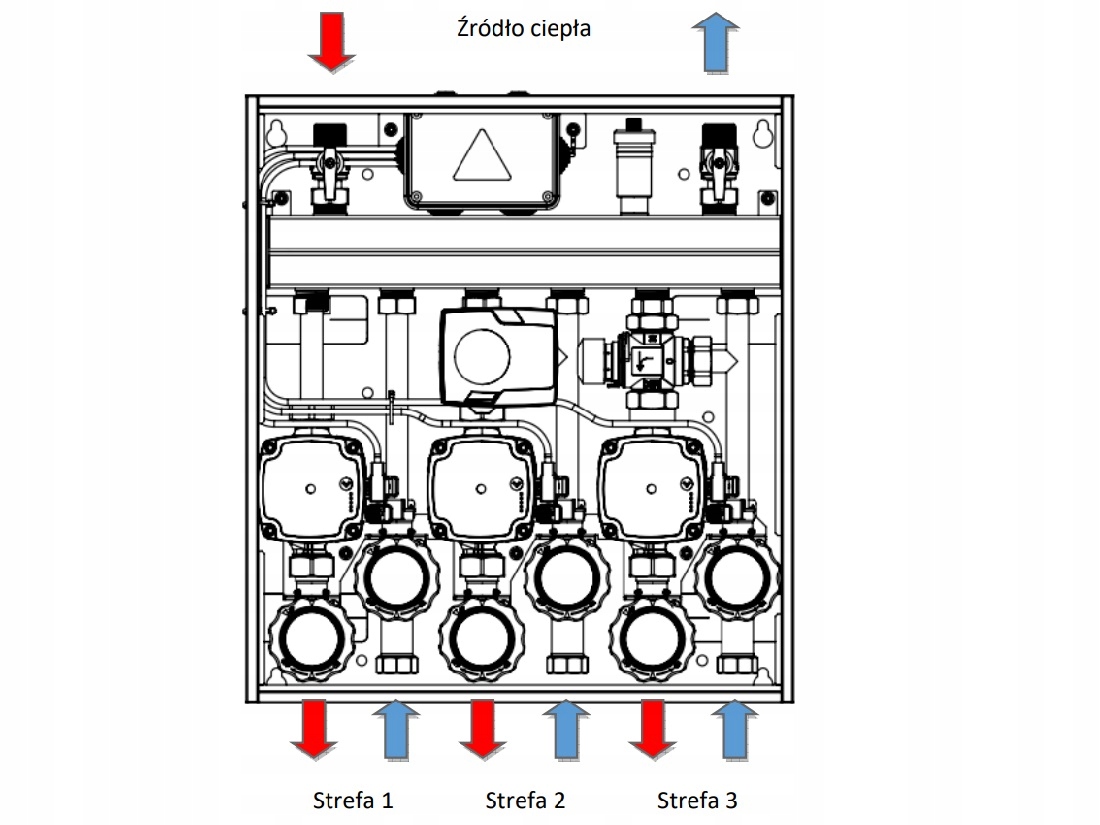

1. zawór odcinający z termometrem

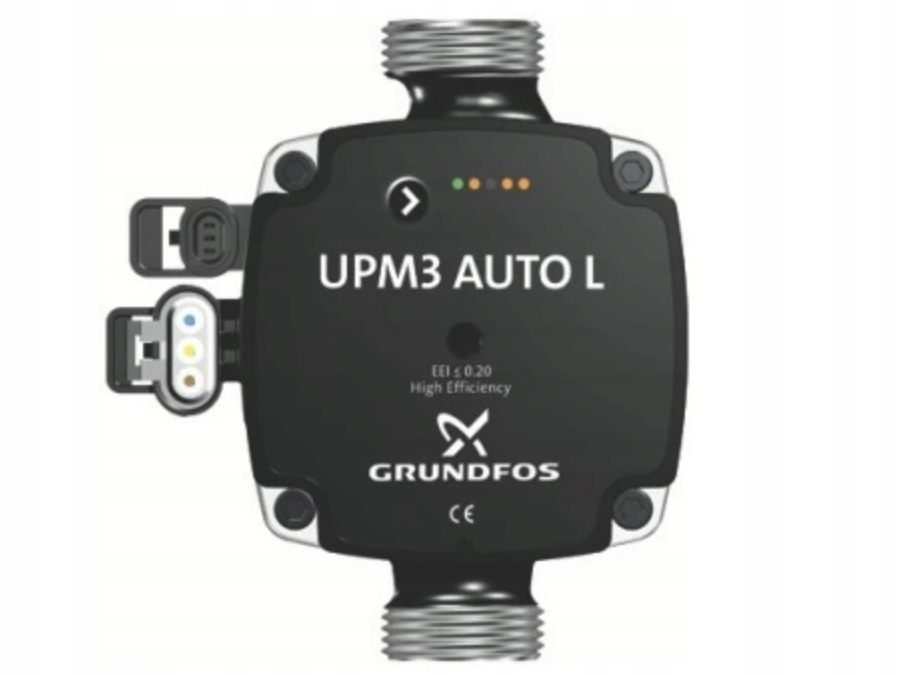

2. pompa Grundfos UPM3 AUTO 15-70/130

3. przewód powrotny strefy 1

4. przewód powrotny strefy 2

5. przewód powrotny strefy 3

6. tuleja czujnika zasilania 2

7. zawór mieszający 2*

8. zawór mieszający 3*

9. zawór odcinający zasilanie obiegu pierwotnego

10. odpowietrznik automatyczny

11. szafka natynkowa

12. puszka elektryczna

13. rozdzielacz ze sprzęgłem hydraulicznym

14. przewód zasilający strefy 1

15. przewody elektryczne

* jeżeli występuje, może być termostatyczny lub z siłownikiem

(zależy od modelu)

Dane techniczne:

• Maksymalna temperatura pracy: 5 °C - 95 °C

• Maksymalne ciśnienie pracy: 4,5 bar

• Maksymalna moc: 35 kW

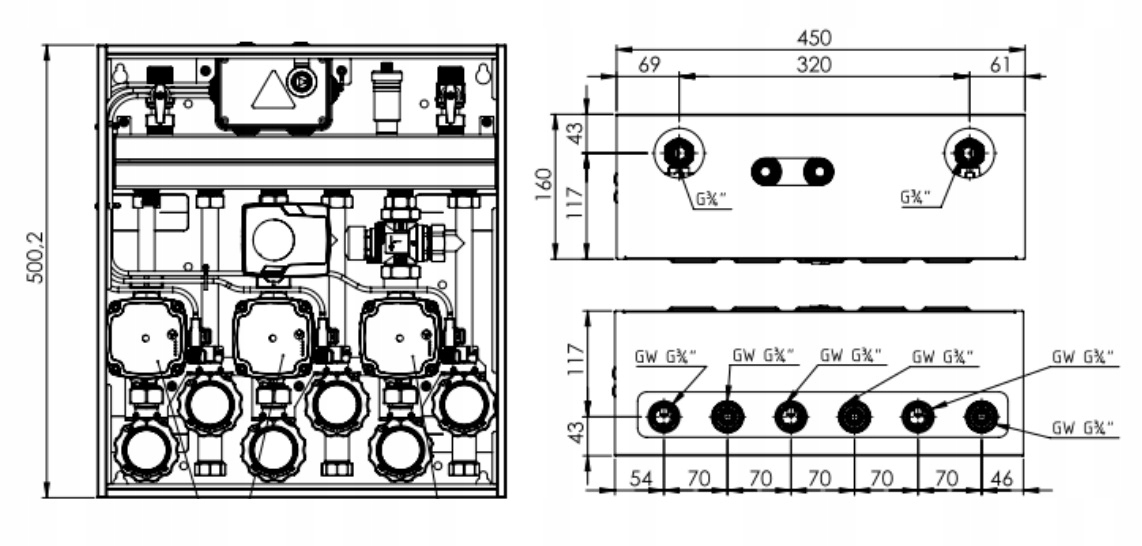

• Wymiary zewnętrzne: 450 x 500 x 160 mm

• Przyłącza źródła ciepła: 3/4" GZ

• Przyłącza poszczególnych stref: 3/4" GW

• Dopuszczalne stężenie glikolu: 30%

• Użyte pompy: Grundfos Auto 15-70/130

• Zakres nastawy zaworu termostatycznego (jeżeli występuje): 20-43°C

• Maksymalny przepływ zaworu termostatycznego (jeżeli występuje): 2,5 m3/h

• Maksymalny przepływ zaworu z siłownikiem: 3,6 m3/h

• Kompaktowa budowa, dzięki której oszczędzamy czas montażu i miejsce w kotłowni

• Całość umieszczona w szafce natynkowej z możliwością zabudowy podtynkowej

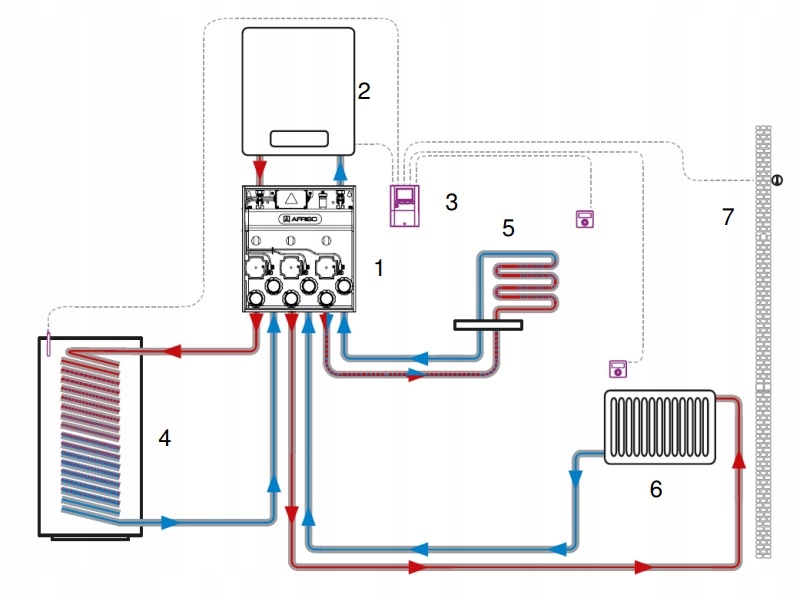

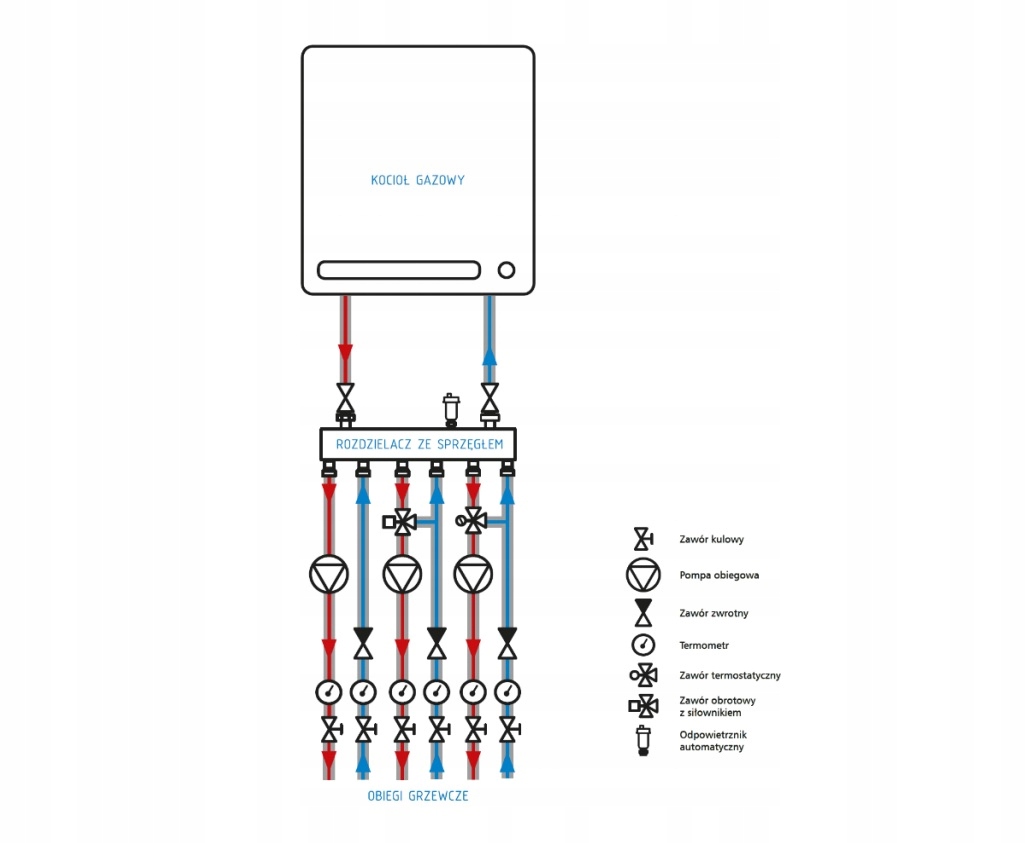

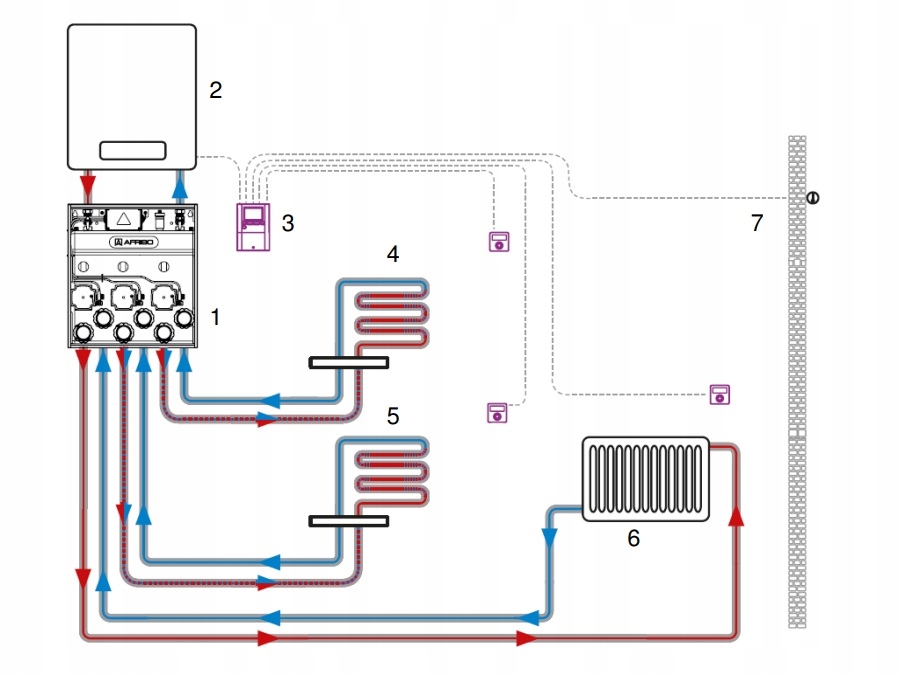

Przykładowe schematy instalacji
