Grupa pompowa Ottone Novacond w wersji z pompami Grundfos Hybrid 15-70/130,

zestaw 2 obiegów grzewczych

1 bezpośredni obieg grzewczy,

1 z zaworem mieszającym obrotowym i siłownikiem elektrycznym.

Bezkonkurencyjna jakość

System kontroli jakości obejmuje wszystkie etapy produkcji.

Każde urządzenie przed wysłaniem do klienta przechodzi kontrolę.

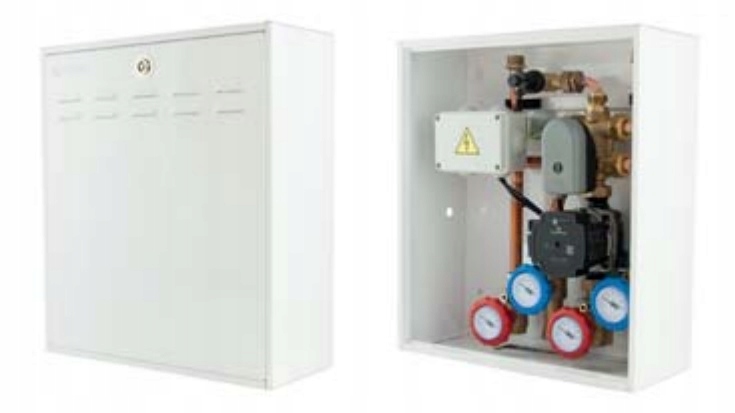

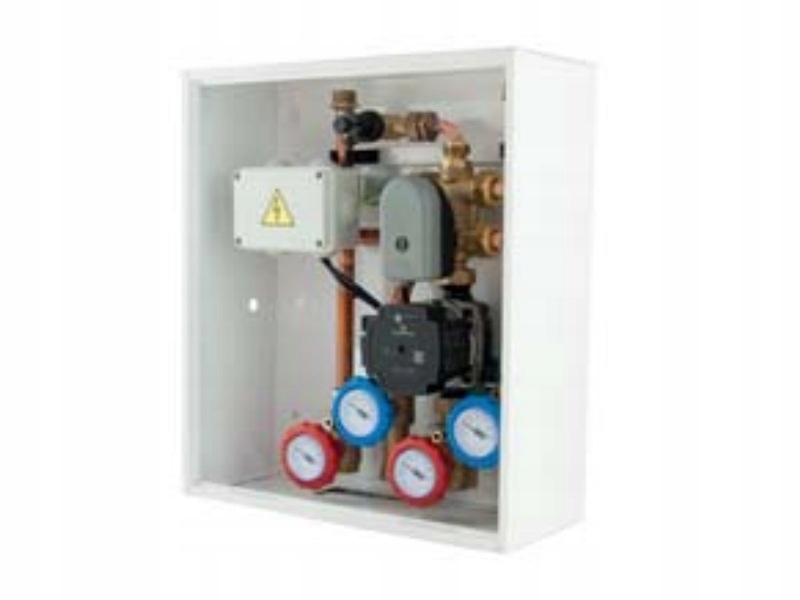

Z prawej strony fotka poglądowa.

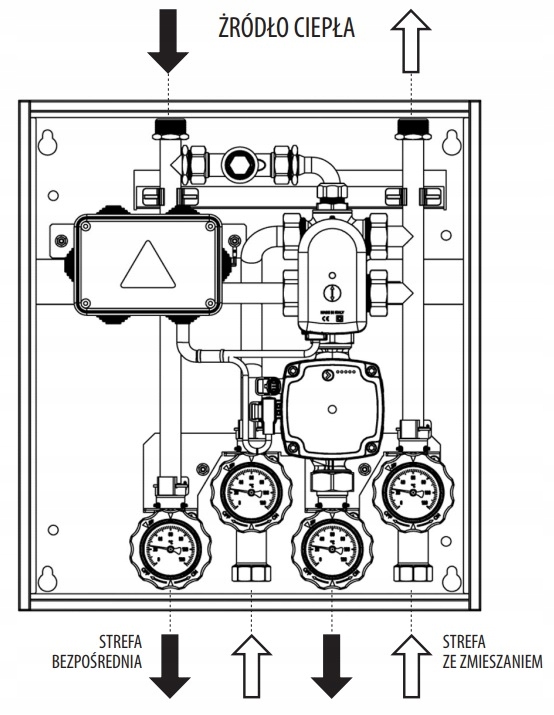

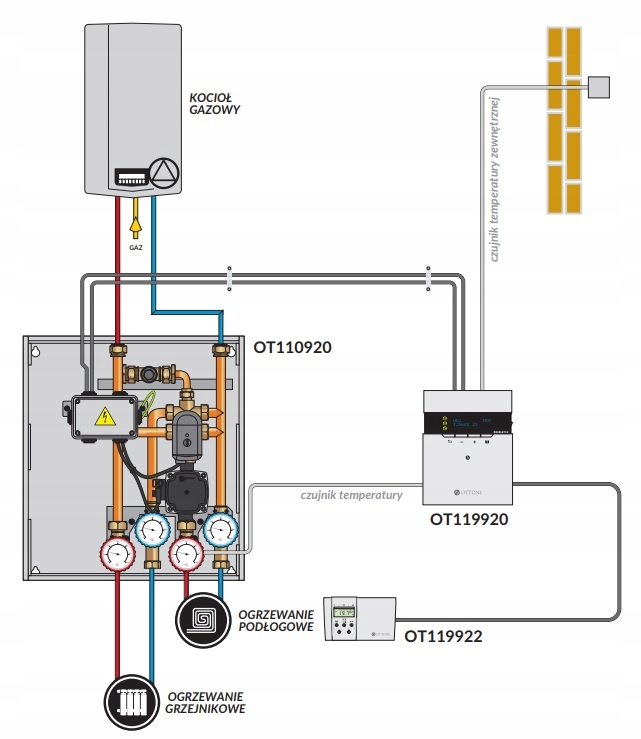

System NOVAZONE jest kompletnym systemem rozdziału obiegów

grzewczych w instalacji z wiszącym kotłem grzewczym, zarówno

standardowym jak i kondensacyjnym.

Może obsługiwać dwa obiegi grzewcze.

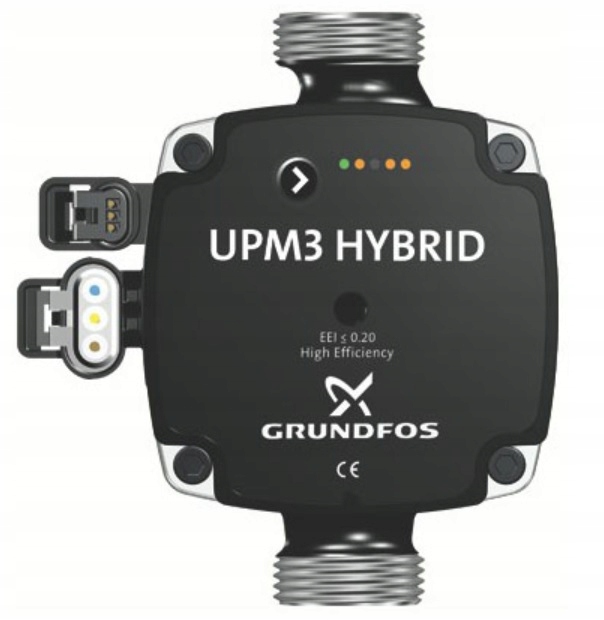

Grupy pompowe są wyposażone w pompę Grundfos Hybrid 15-70/130

Szafka systemu Novazone wykonana jest w wersji naściennej.

Zestaw zawiera:

1. Szafkę naścienną

2. Puszkę elektryczną

3. Grupę pompową wysokotemperaturową z zaworami i termometrami

4. Grupę pompową niskotemperaturową z zaworami i termometrami

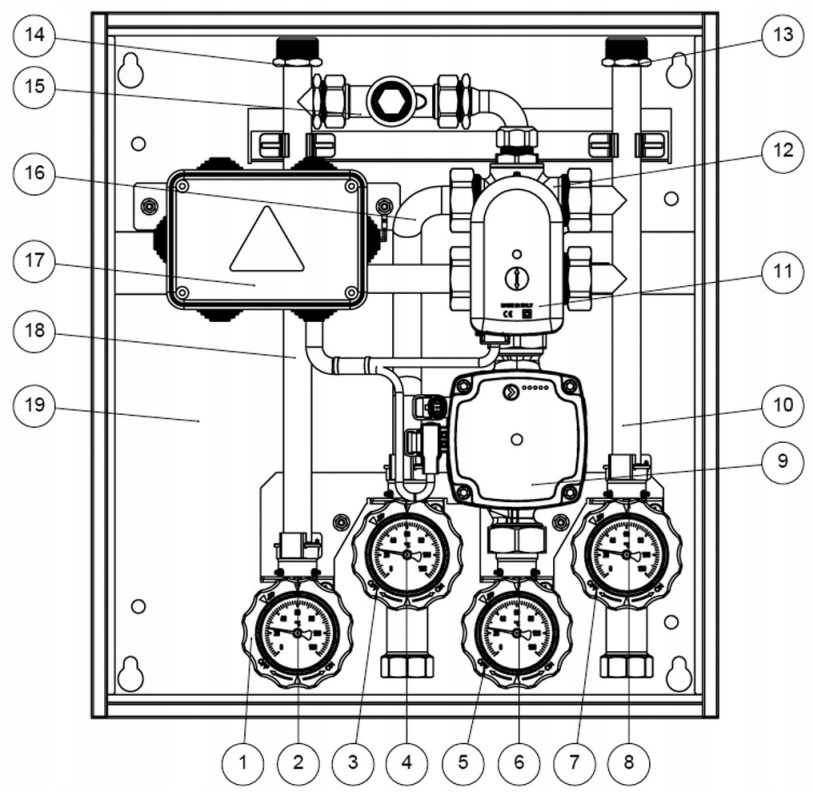

1. zawór zasilający 1

2. tuleja czujnika zasilania 1

3. zawór powrotny 1

4. tuleja czujnika powrotu 1

5. zawór zasilający 2

6. tuleja czujnika zasilania 2

7. zawór powrotny 2

8. tuleja czujnika powrotu 2

9. pompa 2

10. rurka powrotna 2

11. siłownik zaworu mieszającego

12. zawór 6-drogowy

13. powrót do kotła

14. zasilanie z kotła

15. by pass różnicy ciśnienia

16. rurka powrotna strefy 1

17. puszka elektryczna

18. rurka zasilająca strefy 1

19. szafka natynkowa

Dane techniczne:

• Maksymalna temperatura pracy: 95 °C (chwilowa 100°C)

• Maksymalne ciśnienie pracy: 10 bar

• Maksymalna moc: 20 kW (ΔT 20 °C)

• Maksymalny przepływ: 2,1 m3/h

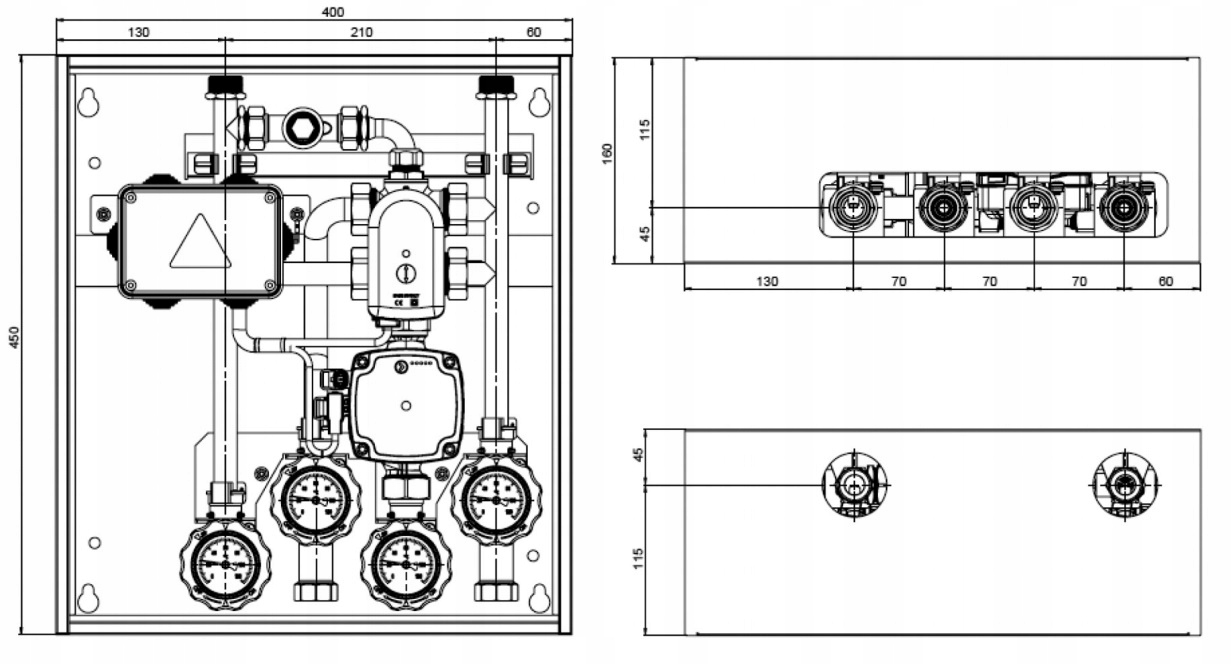

• Wymiary zewnętrzne: 400 x 450 x 160 mm

• Przyłącza: GZ ¾

• Dopuszczalne stężenie glikolu: 30%

• Użyta pompa: Grundfos Hybrid 15-70 130

• Maksymalny przepływ zaworu 6-drogowego z siłownikiem: 3,6 m3/h

• Czas obrotu siłownika (90°): 35s

• Wyprodukowano we Włoszech

• Kompaktowa budowa, dzięki której oszczędzamy czas montażu i miejsce w kotłowni

• Całość umieszczona w szafce natynkowej z możliwością zabudowy podtynkowej
