Zestaw wymiennikowy Ottone Novabox 120 w wersji z pompami Grundfos Hybrid 15-70/130,

zestaw do oddzielania 2 obiegów grzewczych otwartego i zamkniętego.

Bezkonkurencyjna jakość

System kontroli jakości obejmuje wszystkie etapy produkcji.

Każde urządzenie przed wysłaniem do klienta przechodzi kontrolę.

System NOVABOX jest kompletnym systemem rozdziału obiegów

grzewczych w instalacji z wiszącym kotłem grzewczym, zarówno

standardowym jak i kondensacyjnym wraz z kotłem stałopalnym.

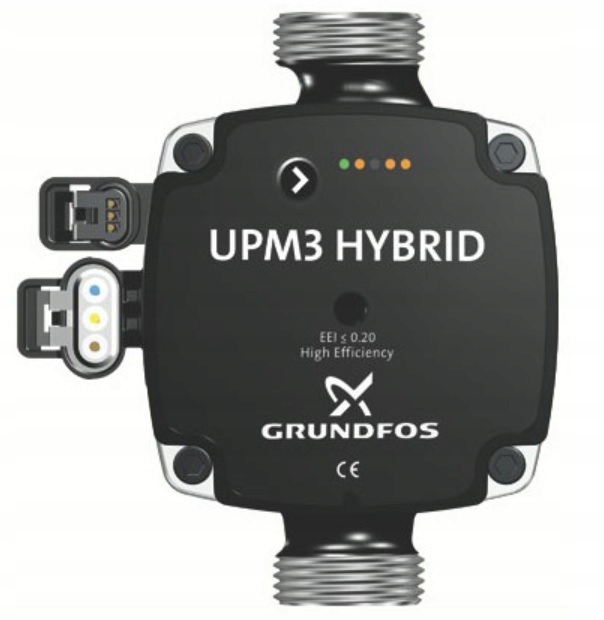

Zestaw wyposażony jest w pompy Grundfos Hybrid 15-70/130

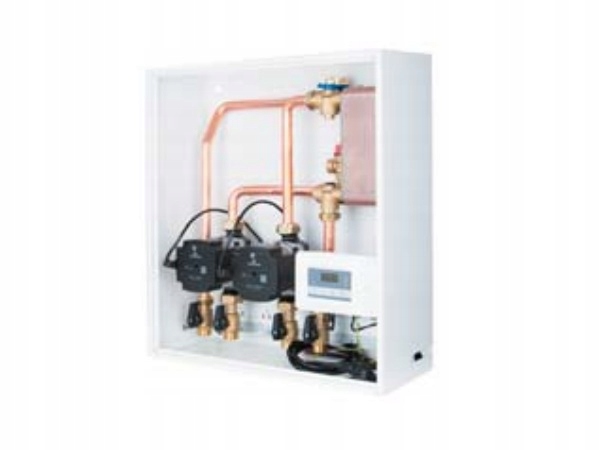

Szafka systemu Novabox wykonana jest w wersji naściennej.

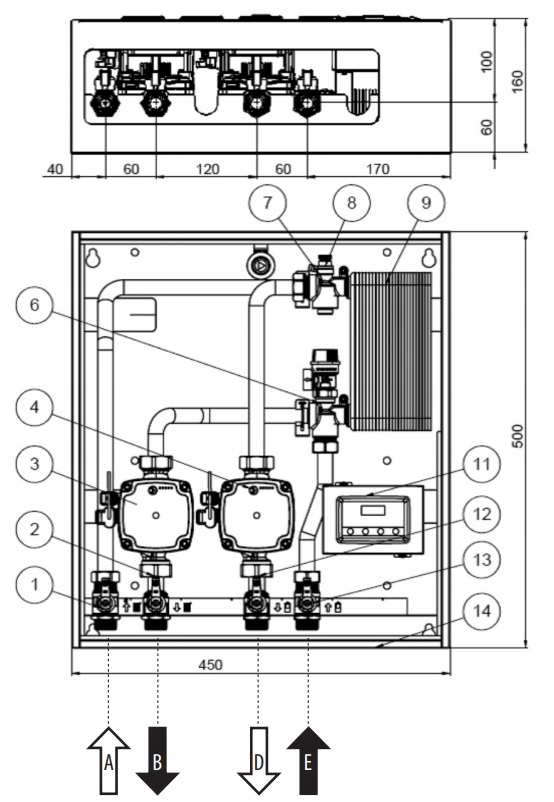

A- powrót z instalacji c.o.

B - zasilanie instalacji c.o. i zasobnika c.w.u.

D - powrót do kotła na paliwo stałe

E - zasilanie z kotła na paliwo stałe

1. Zawór kulowy z zaworem zwrotnym (powrót)

2. Zawór kulowy (zasilanie)

3. Pompa instalacji c.o. i zasobnika c.w.u.

4. Pompa kotła na paliwo stałe (powrót)

6. Zawór bezpieczeństwa instalacji c.o.

7. Odpowietrznik po stronie instalacji c.o.

8. Odpowietrznik po stronie kotła na paliwo stałe

9. Wymiennik płytowy do 35 kW

11. Sterownik TC110

12. Zawór kulowy (powrót do kotła na paliwo stałe)

12. Zawór kulowy (zasilanie z kotła na paliwo stałe)

14. Szafka metalowa natynkowa

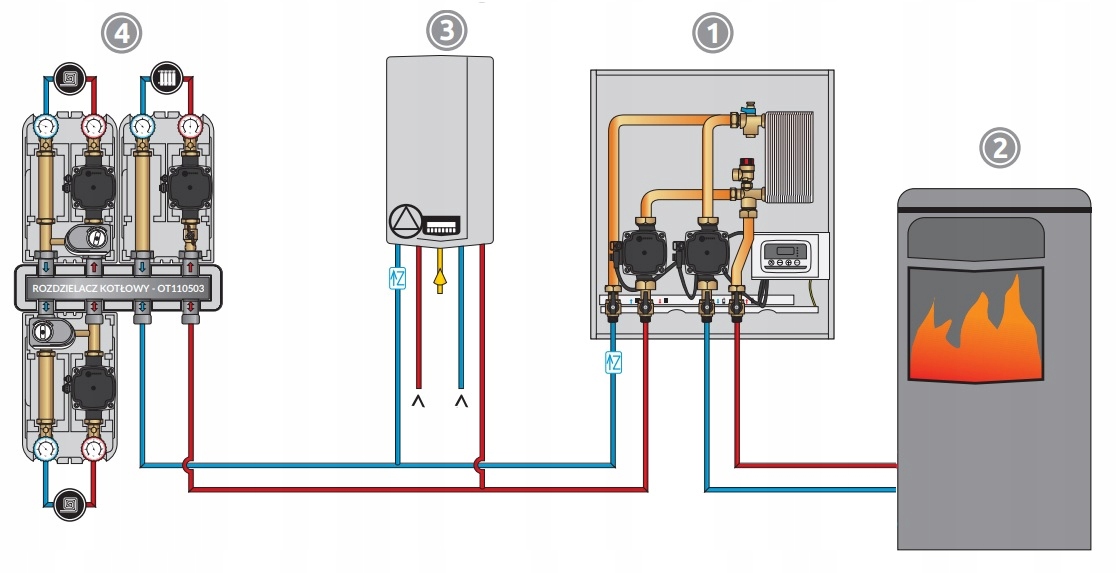

1. Zestaw Novabox 120

2. Źródło ciepła na paliwo stałe (układ otwarty)

3. Kocioł gazowy

4. Instalacja c.o.

Dane techniczne:

• Maksymalna temperatura pracy: 95 °C (chwilowa 100°C)

• Maksymalne ciśnienie pracy: 10 bar

• Maksymalna moc: 35 kW

• Wymiary zewnętrzne: 450 x 500 x 160 mm

• Przyłącza: GZ ¾

• Dopuszczalne stężenie glikolu: 30 %

• Użyte pompy: Grundfos Hybrid 15-70 130

• Sterowanie w komplecie

• Czujnik temperatury w komplecie

• Wyprodukowane we Włoszech

• Możliwość oddzielenia dwóch układów grzewczych: zamkniętego i otwartego

• Kompaktowa budowa dzięki której oszczędzamy czas montażu i miejsce w kotłowni

• Całość umieszczona w szafce natynkowej

Na innych aukcjach możliwość zakupu NOVABOX 120 bez sterowania i szafki
