Grupa pompowa Ottone Novazone w wersji z pompami Grundfos Hybrid 15-70/130,

zestaw 2 obiegów grzewczych z termostatycznymi zaworami mieszającymi 20ºC - 55ºC

Bezkonkurencyjna jakość

System kontroli jakości obejmuje wszystkie etapy produkcji.

Każde urządzenie przed wysłaniem do klienta przechodzi kontrolę.

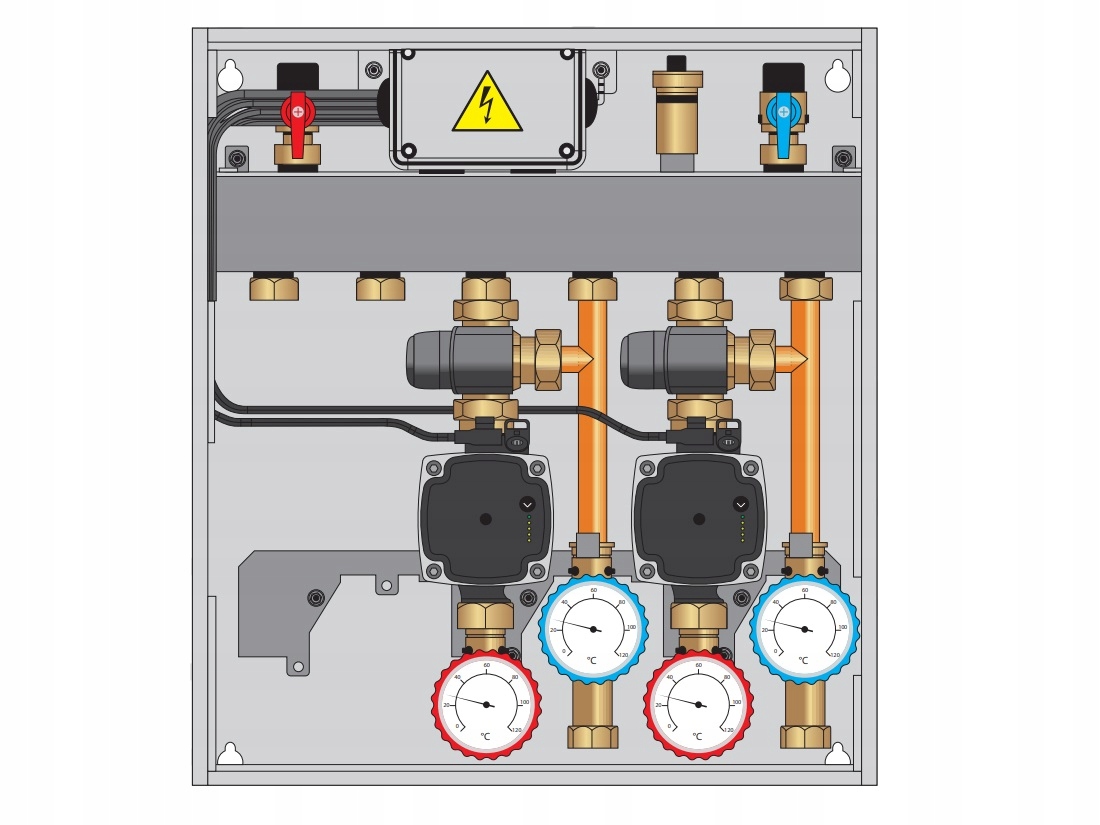

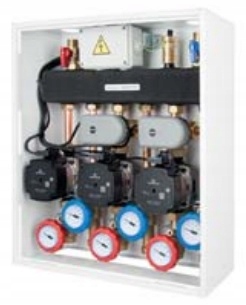

Z prawej strony fotka poglądowa.

System NOVAZONE jest kompletnym systemem rozdziału obiegów

grzewczych w instalacji z wiszącym kotłem grzewczym, zarówno

standardowym jak i kondensacyjnym.

Może obsługiwać dwa obiegi grzewcze.

Grupy pompowe są wyposażone w pompę Grundfos Hybrid 15-70/130

Szafka systemu Novazone wykonana jest w wersji naściennej.

Sprzęgło-rozdzielacz wykonany jest ze stali malowanej na czarno i

jest izolowany. Wyposażony w zawory oraz odpowietrznik automatyczny.

Zestaw zawiera:

1. Szafkę naścienną

2. Puszkę elektryczną

3. Sprzęgło-rozdzielacz 3 obw. z zaworami i odpowietrzeniem

4. Grupę pompową niskotemperaturową z zaworami i termometrami

5. Grupę pompową niskotemperaturową z zaworami i termometrami

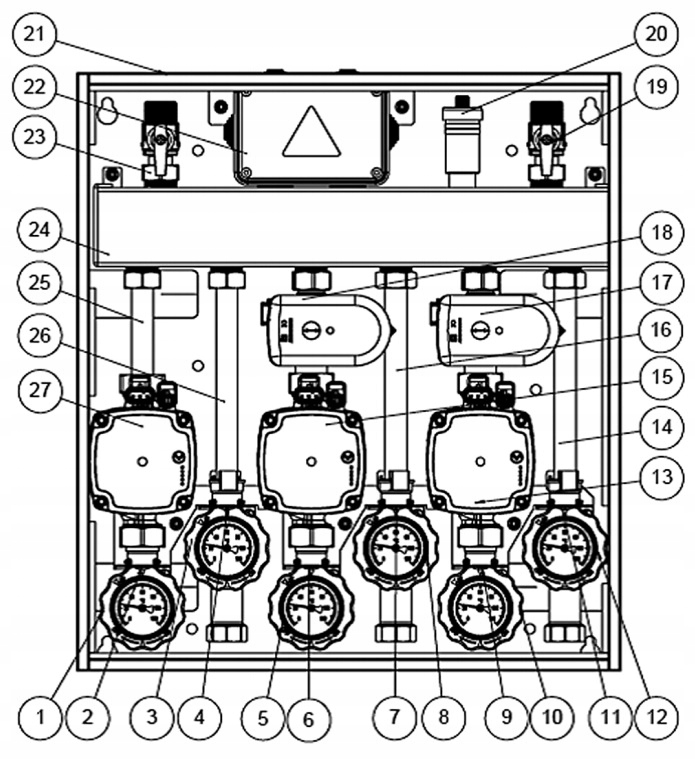

1. zawór zasilający 1 15. pompa 2

2. tuleja czujnika zasilania 1 16. rurka powrotna 2

3. zawór powrotny 1 17. zawór mieszający 3*

4. tuleja czujnika powrotu 1 18. zawór mieszający 2*

5. zawór zasilający 2 19. zawór powrotny obiegu pierwotn.

6. tuleja czujnika zasilania 2 20. odpowietrznik automatyczny

7. zawór powrotny 2 21. szafka

8. tuleja czujnika powrotu 2 22. puszka elektryczna

9. zawór zasilający 3 23. zawór zasilający obiegu pierwotn.

10. tuleja czujnika zasilania 3 24. sprzęgło-rozdzielacz

11. zawór powrotny 3 25. rurka zasilająca 1

12. tuleja czujnika powrotu 1 26. rurka powrotna 1

13. pompa 3 27. pompa 1

14. rurka powrotna 3

* jeżeli występuje, może być termostatyczny lub z siłownikiem

(zależy od modelu)

Dane techniczne:

• Maksymalna temperatura pracy: 90 °C (chwilowa 100°C)

• Maksymalne ciśnienie pracy: 10 bar

• Maksymalna moc: 35 kW (ΔT 20 °C)

• Maksymalny przepływ: 2,1 m3/h

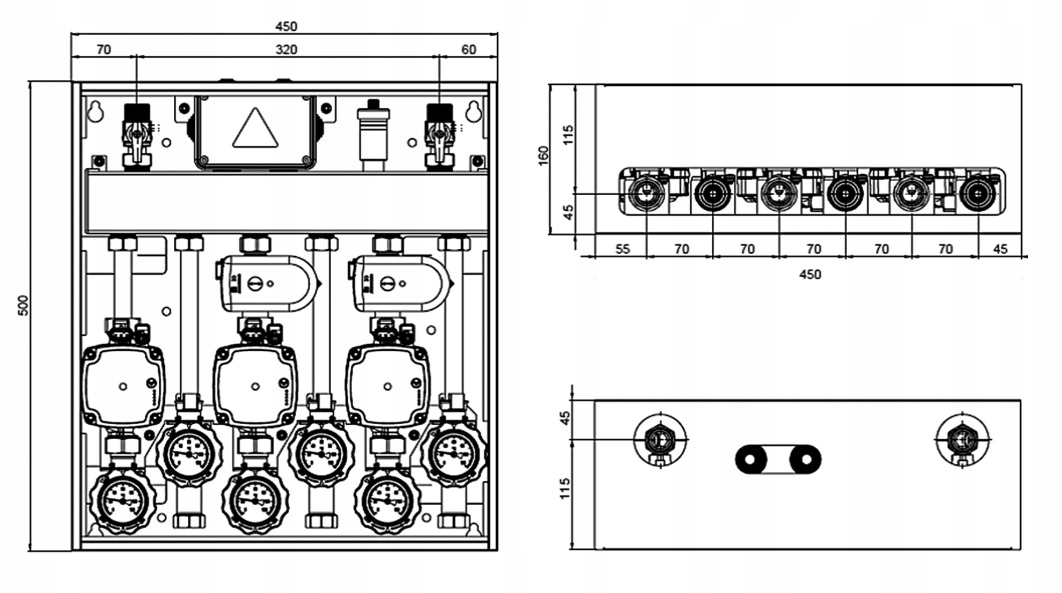

• Wymiary zewnętrzne: 450 x 500 x 160 mm

• Przyłącza: 3/4" GZ

• Dopuszczalne stężenie glikolu: 30%

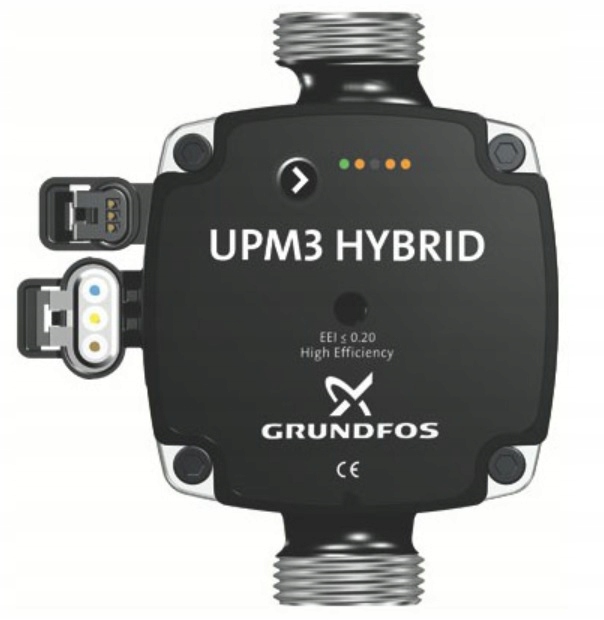

• Użyte pompy: Grundfos Hybrid 15-70/130

• Zakres nastawy zaworu termostatycznego (jeżeli występuje): 20-55°C

• Maksymalny przepływ zaworu termostatycznego (jeżeli występuje): 2,3 m3/h

• Maksymalny przepływ zaworu z siłownikiem: 3,6 m3/h

• Czas obrotu siłownika (90°): 35 sekund

• Wyprodukowano we Włoszech

• Kompaktowa budowa, dzięki której oszczędzamy czas montażu i miejsce w kotłowni

• Całość umieszczona w szafce natynkowej z możliwością zabudowy podtynkowej
