Grupa pompowa Womix MIX-BOX 1 w wersji z pompami Wilo Yonos Para 15/6 RKA,

zestaw 2 obiegów grzewczych w tym jeden bezpośredni a drugi

z zaworem mieszającym obrotowym i siłownikiem elektrycznym.

Bezkonkurencyjna jakość

System kontroli jakości obejmuje wszystkie etapy produkcji.

Każde urządzenie przed wysłaniem do klienta przechodzi kontrolę.

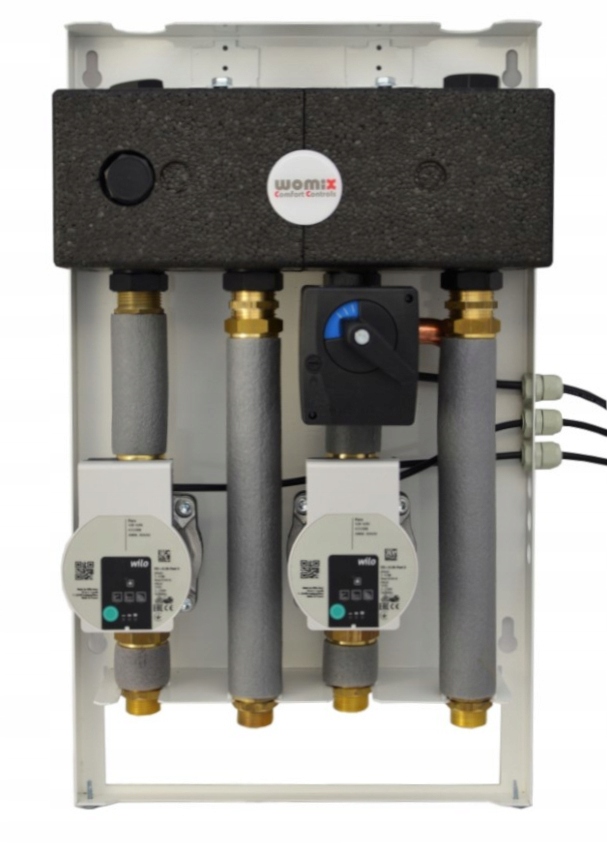

System MIX-BOX jest kompletnym systemem rozdziału obiegów grzewczych w instalacji

z wiszącym kotłem grzewczym, zarówno standardowym jak i kondensacyjnym.

Może obsługiwać dwa obiegi grzewcze, (opcjonalnie za dopłatą 3 obiegi grzewcze)

Grupy pompowe są wyposażone w pompę WILO typu Yonos Para 15/6 RKA

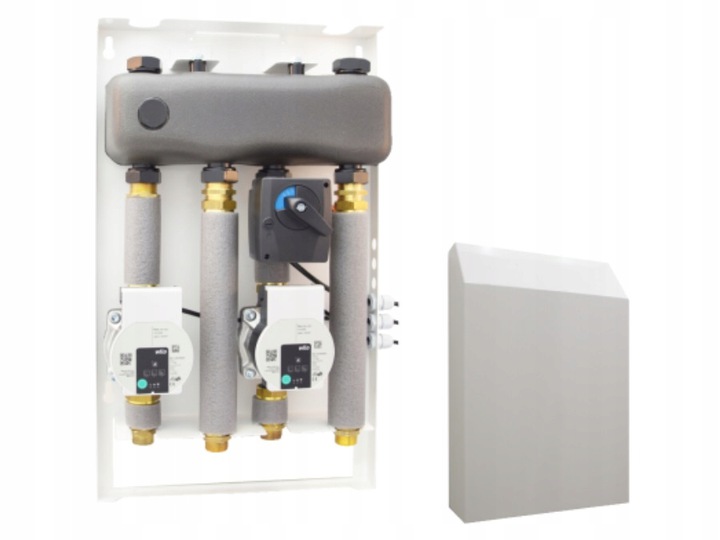

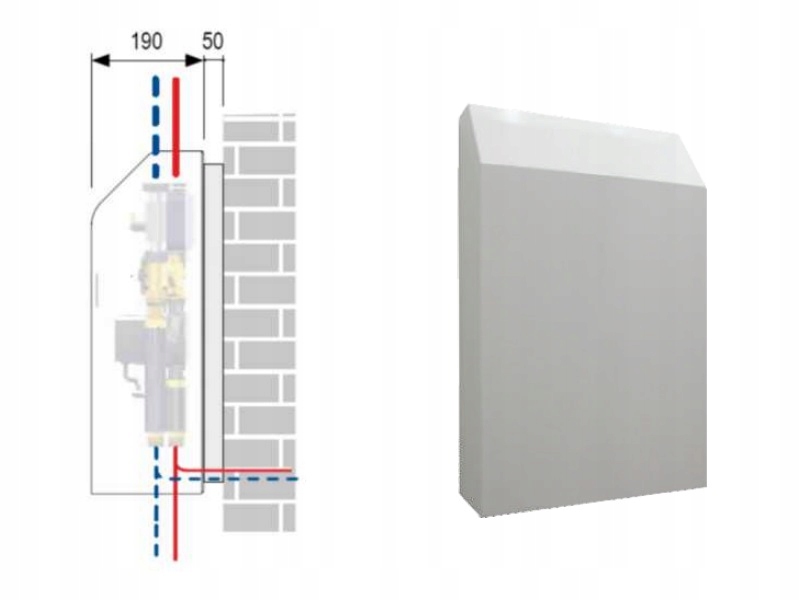

Szafka systemu MIX-BOX wykonana jest w wersji naściennej.

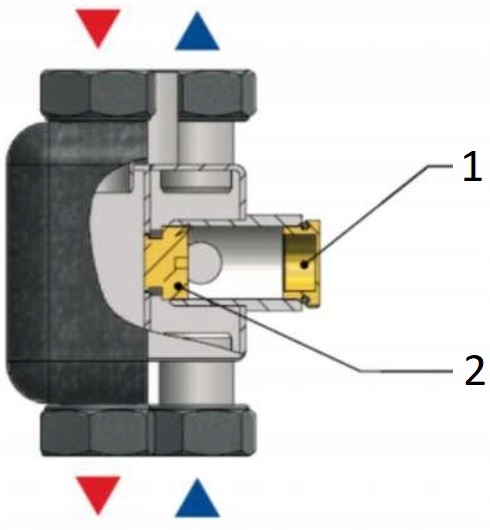

Rozdzielacz CX wykonany jest ze stali malowanej na czarno i jest

izolowany. Wyposażony jest w zwrotnicę hydrauliczną która za pomocą

śruby zaślepiającej może być otwarta (patrz rysunek).

1. śruba zamykająca

2. śruba zaślepiająca zwrotnicę hydrauliczną

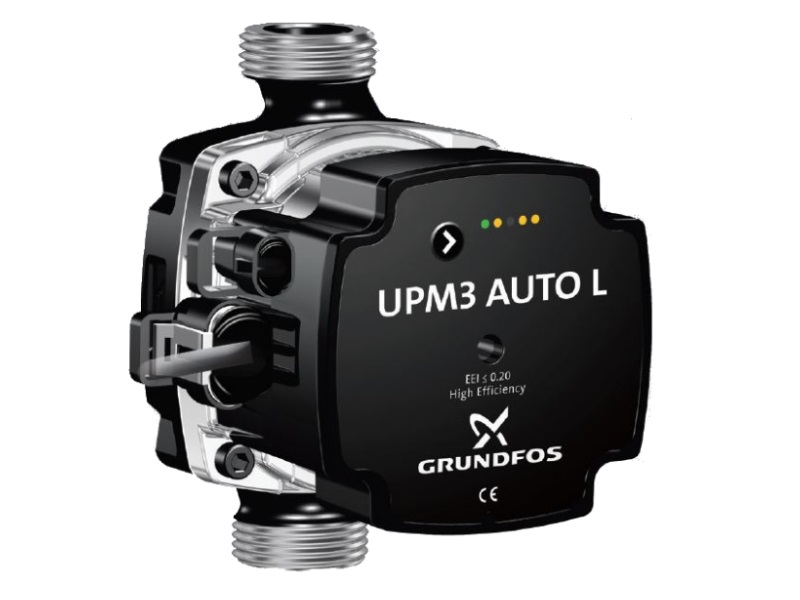

Opcjonalnie za dopłatą grupę MIX-BOX można wyposażyć

w pompę Grundfos UPM3 Auto L 15-70.

Zestaw zawiera:

1. Szafkę naścienną P2 (art. nr: 604003)

2. Rozdzielacz CX 2F (art. nr: 604012)

3. Grupę SA 83 MIX BOX 20 z pompą Yonos Para 15/6 RKA (art. nr: 604062)

4. Grupę SMT 83 MIX BOX 20 z pompą Yonos Para 15/6 RKA (art. nr: 604082)

Dane techniczne:

Materiał rozdzielacza: stal ST 37.1

Materiał szafka: blacha galwanizowana, malowana proszkowo RAL 9010

Materiał grup pompowych: mosiądz Ms 58, miedź

Maksymalna temperatura pracy: 110ºC

Maksymalne ciśnienie pracy: 6 bar

Izolacja: EPP czarna 40 g/l

Napięcie zasilania pomp i siłownika: 230 VAC, 50 Hz

Siłownik: MP 10 - 230 / 140, 3-punkt., 140 sek/90 St

Podłączenie: strona kotłowa - 1" GW (nakrętka)

strona instalacyjna - 3/4" GZ

Max moc grzewcza: 30 kW
