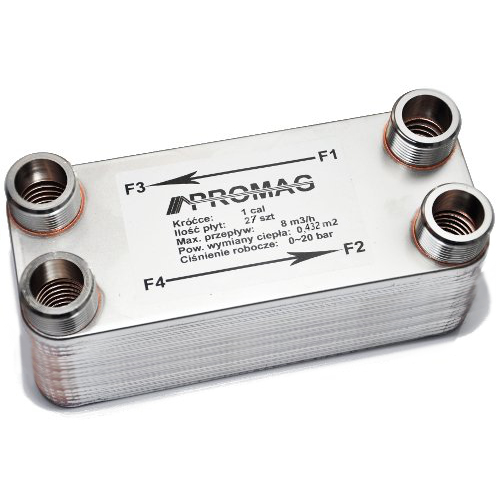

WYMIENNIK PŁYTOWY LB27-1-B/O 35 KW

.

➡️ JAKOŚĆ MA ZNACZENIE

PŁYTKOWE LUTOWANE WYMIENNIKI CIEPŁA

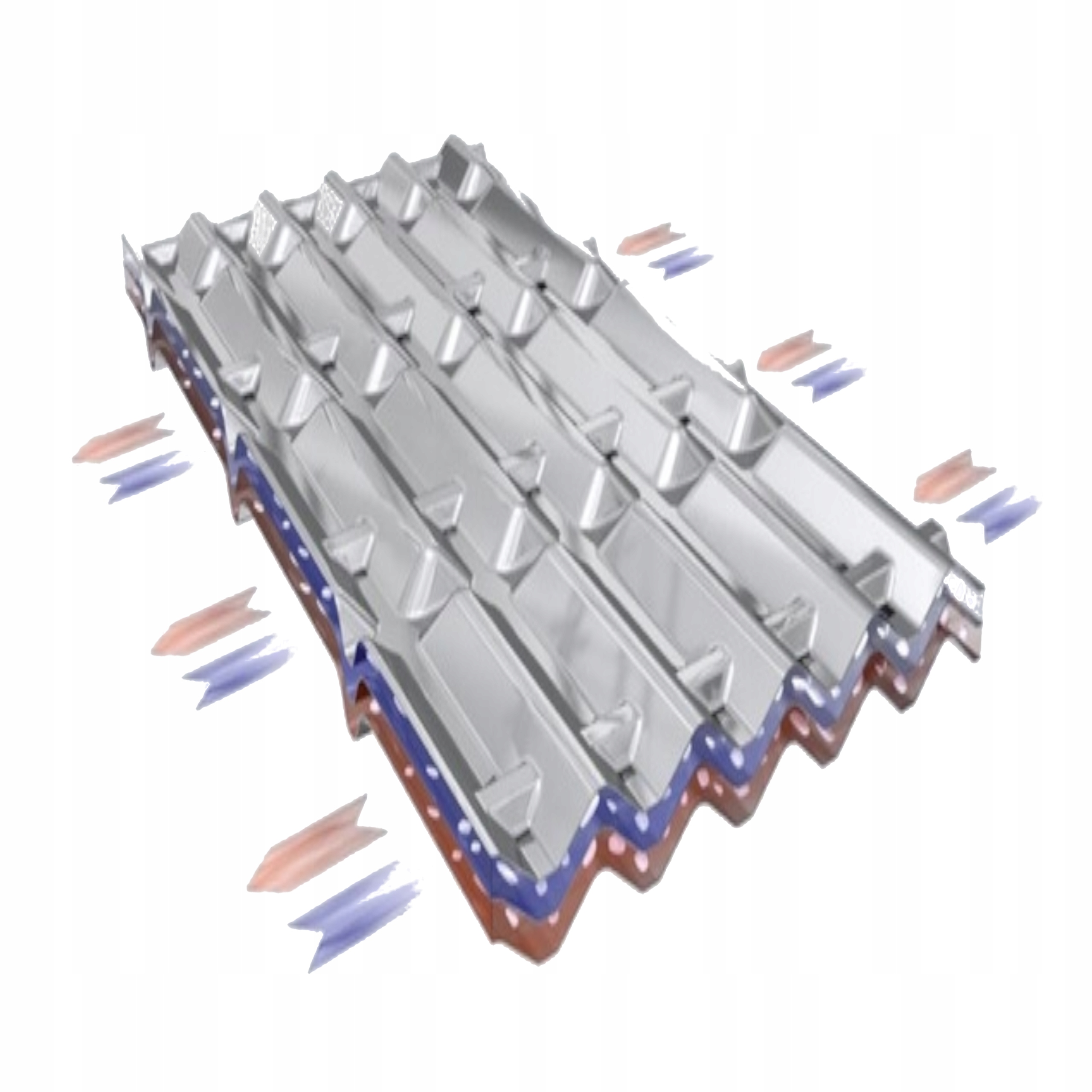

są urządzeniami przepływowymi, przeciwprądowymi. Powierzchnię wymiany ciepła tworzą karbowane płyty ze stali nierdzewnej połączone w pakiet za pomocą lutu miedzianego. Przepływ płynów wymieniających ciepło jest ukierunkowany w co drugi kanał tworzony przez płyty grzewcze. Wymienniki wykonane są w całości ze stali nierdzewnej jako konstrukcja nierozbieralna. Szczelność konstrukcji oraz trwałe zespolenie płyt zapewnia proces lutowania w piecu próżniowym. Specjalne profilowanie płyt grzewczych zapewnia przepływ o dużej turbulencji. Umożliwia to bardzo efektywną wymianę ciepła oraz zapobiega gromadzeniu się zanieczyszczeń wewnątrz wymiennika.

ZALETY:

✔️ Wysoki współczynnik wymiany ciepła

✔️ Małe gabaryty przy dużych mocach cieplnych

✔️ Wysoka odporność na zmiany ciśnienia i temperatury

✔️ Zmiana liczby płyt i układu kanałów umożliwia dostosowywanie

urządzenia do indywidualnych potrzeb

✔️ Prosty montaż i demontaż.

DANE TECHNICZNE:

➢ Pakiet 27 lutowanych płyt ze stali nierdzewnej

➢ Króćce gwintowe GZ 1" ze stali nierdzewnej

➢ Moc do 37 kW

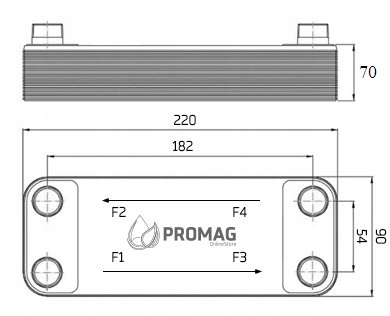

➢ Wymiary: 220 x 90 x 70 mm

➢ Powierzchnia wymiany ciepła: 0,432 m2

➢ Ciśnienie testowe 4,5 MPa (40 bar)

➢ Ciśnienie robocze 2,0 MPa (20 bar)

➢ Stal Ansi 316

➢ Lut - miedź

➢ Zakres temperatur pracy -195oC do +220oC

➢ Maksymalny przepływ: 8 m3/h
