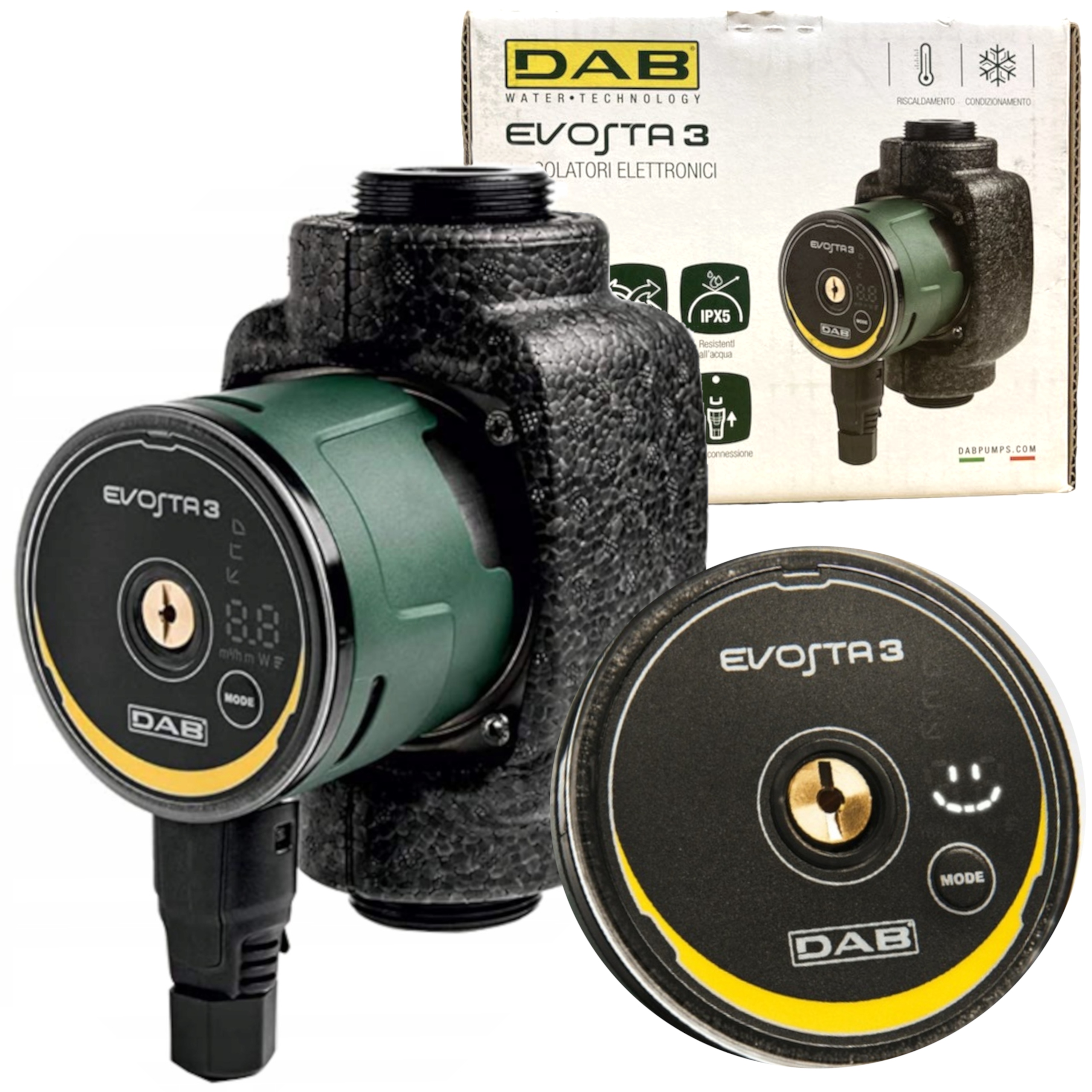

POMPA OBIEGOWA DAB EVOSTA 3 25-80/180 BEZDŁAWICOWA

.

➡️ JAKOŚĆ MA ZNACZENIE

POMPY DAB

Nowy typoszereg pomp obiegowych EVOSTA 3 łączy w sobie trwałość pomp 3-biegowych oraz zalety pomp elektronicznych.

Dzięki wykorzystaniu silnika synchronicznego z magnesami trwałymi, przetwornicy częstotliwości oraz sprawności energetycznej od EEI ≤ 0.17 do EEI ≤ 0.19, klasie izolacji IPX5 oraz zintegrowanej zintegrowanemu złączu, typoszereg EVOSTA 3 to jedne z najlepszych urządzeń w kategorii innowacyjności i niezawodności. Dodatkowo pompy są łatwe w obsłudze - posiadają jeden przycisk sekwencyjny umożliwiającym szybki odczyt i łatwe wprowadzenie nastaw w każdych warunkach. Śruba odpowietrzająca pozwala na szybki i łatwy dostęp do wału w przypadku jego zablokowania.

WERSJA EVOSTA 3

posiada wyświetlacz pokazujący chwilowe natężenie przepływu, oraz chwilową wartość podnoszenia i chwilowe zużycie energii w Wattach. Pompa jest również wyposażona w funkcję automatycznego odpowietrzania.

PANEL STERUJĄCY

1- Tryby pracy

2- Kody błędów

3- W - chwilowy pobór mocy

4- m - chwilowe podnoszenie

5- m3 /h - chwilowy przepływ

6- Przycisk funkcyjny

BUDOWA POMPY:

1 - Tarcza łożyskowa

2 - Wirnik

3 - Wał

4 - Rotor

5 - Podpora łożyska

6 - Łożysko

7 - Łożysko osiowe

8 - Obudowa osiowa

9 - Śruba odpowietrzająca

10 - O-ring

11 - Obudowa stojana

12 - Pokrywa obudowy

13 - Obudowa

14 - Płaszcz rotora

15 - Uszczelnienie

16 - Korpus pompy

17 - Pierścień labiryntu

18 - Złącze zasilające

19 - Izolacja termiczna

KOMPAKTOWA BUDOWA

1 - ŚRUBA ODPOWIETRZAJĄCA

umożliwia szybki i łatwy dostęp do wału w przypadku jego zablokowania.

2 - INTUICYJNY INFEREJS UŻYTKOWNIKA

pozwala kontrolować nastawy pracy pompy w dowolnym momencie.

3 - PRZETWORNICA CZĘSTOPLIWOŚCI

Evosta zużywa tylko tyle energii elektrycznej, ile rzeczywiście potrzebuje, zapewniając znaczne oszczędności.

4 - UNIWERSALNE ZŁĄCZE

zasilające jest kompatybilne ze złączami innych producentów pomp, dzięki czemu możliwa jest ich zamiana bez potrzeby modyfikacji połączeń elektrycznych.

DANE TECHNICZNE:

➢ Ciśnienie robocze ciągłe max.: 10 BAR

➢ Napięcie znamionowe: 0-230V

➢ Częstotliwość prądu: 50Hz - 60Hz

➢ Prąd nominalny: 0,47A

➢ Klasa izolacji zgodnie z IEC: F

➢ Klasa szczelności IP: X5

➢ Wysokość podnoszenia max.: 8m

➢ Typ gwintu połączenia ssącego: BSP

➢ Średnica gwintu połączenia ssącego: 1-1/2cal

➢ Typ gwintu połączenia wyjściowego: BSP

➢ Średnica gwintu połączenia wyjściowego: 1-1/2cal

➢ Wysokość: 180mm

➢ Waga: 2,22kg

➢ Typ gwintu (żeński/męski) połączenia ssącego: Męski

➢ Typ połączenia ssącego: Gwint

➢ Typ gwintu (żeński/męski) połączenia wyjściowego: Męski

➢ Typ połączenia wyjściowego: Gwint
