MODUŁ NOVAZONE Z BUFOREM DO 35KW 1 STREFA WYSOKOTEMPERATUROWA

+ 1 STREFA NISKOTEMPERATUROWA (ZAWÓR Z SIŁOWNIKIEM)

.

JAKOŚĆ MA ZNACZENIE

BEZKONKURENCYJNA JAKOŚĆ

System kontroli jakości obejmuje wszystkie etapy produkcji.

Każde urządzenie przed wysłaniem do klienta przechodzi kontrolę.

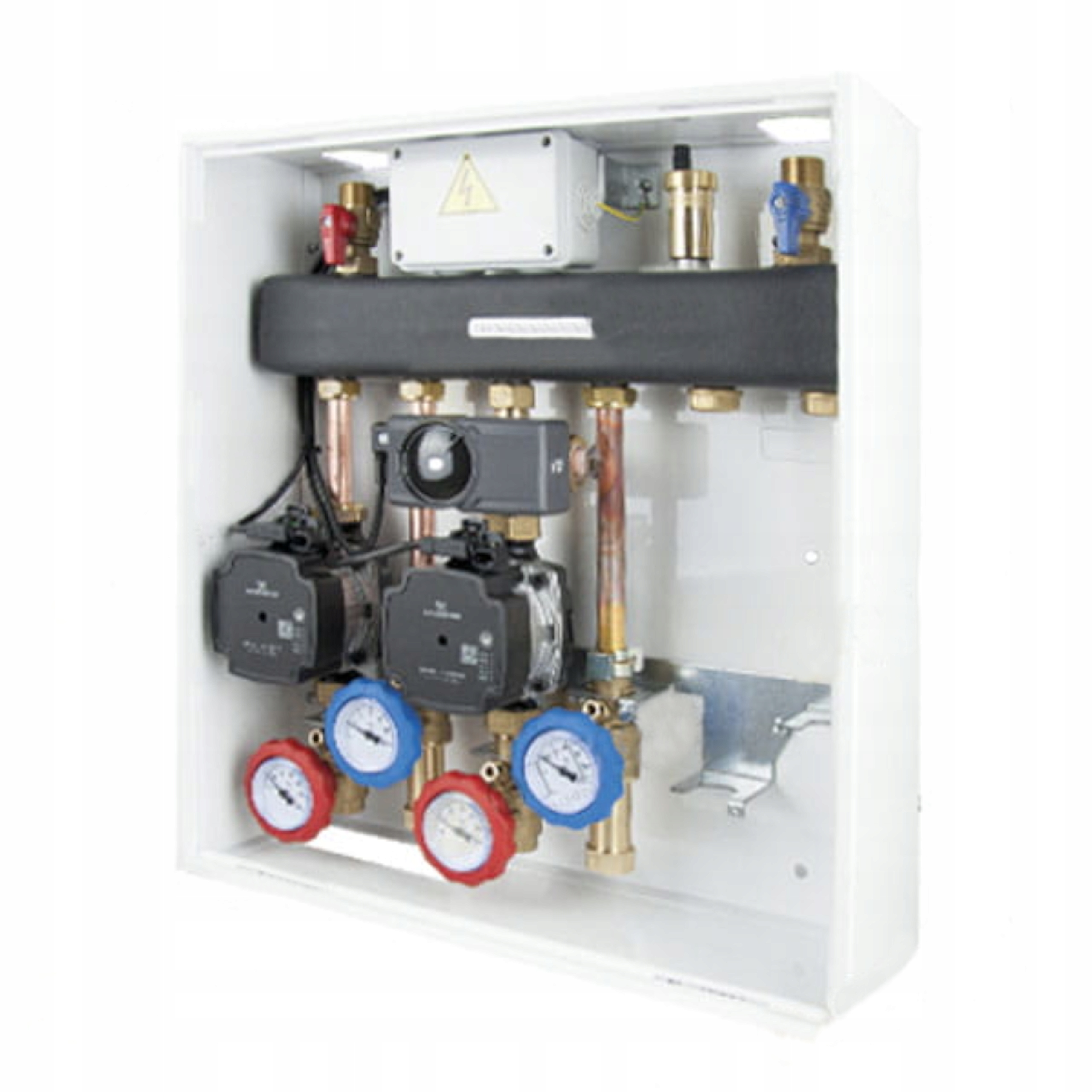

SYSTEM NOVAZONE

jest kompletnym systemem rozdziału obiegów

grzewczych w instalacji z wiszącym kotłem grzewczym, zarówno

standardowym jak i kondensacyjnym.

Może obsługiwać dwa obiegi grzewcze.

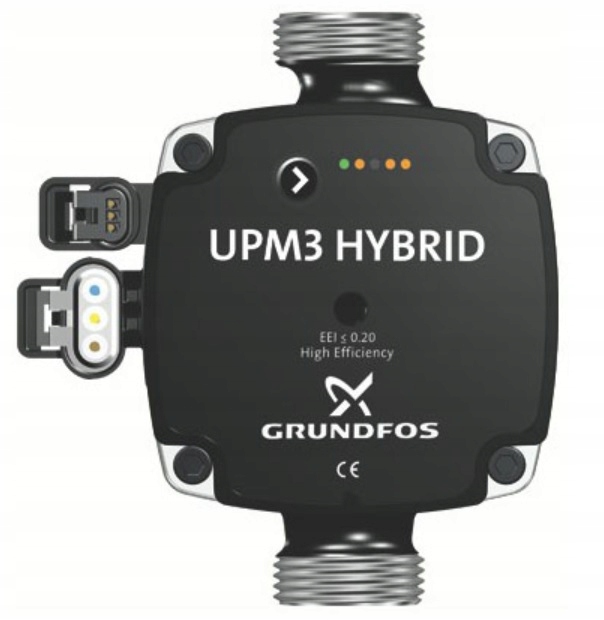

Grupy pompowe są wyposażone w pompę Grundfos Hybrid 15-70/130

Szafka systemu Novazone wykonana jest w wersji naściennej.

DANE TECHNICZNE:

➢ Maksymalna temperatura pracy: 90 °C

(chwilowa 100°C)

➢ Maksymalne ciśnienie pracy: 10 bar

➢ Maksymalna moc: 35 kW (ΔT 20 °C)

➢ Maksymalny przepływ: 2,1 m3/h

➢ Wymiary zewnętrzne: 450 x 500 x 160 mm

➢ Przyłącza: GZ ¾

➢ Dopuszczalne stężenie glikolu: 30%

➢ Użyte pompy: Grundfos Hybrid 15-70 130

➢ Zakres nastawy zaworu termostatycznego

(jeżeli występuje): 20-55°C

➢ Maksymalny przepływ zaworu termostatycznego

(jeżeli występuje): 2,3 m3/h

➢ Maksymalny przepływ zaworu

z siłownikiem: 3,6 m3/h

➢ Czas obrotu siłownika (90°): 35s

➢ Wyprodukowano we Włoszech

➢ Kompaktowa budowa, dzięki której

oszczędzamy czas montażu i miejsce w kotłowni

➢ Całość umieszczona w szafce natynkowej

z możliwością zabudowy podtynkowej

SPRZĘGŁO- ROZDZIELACZ

wykonany jest ze stali malowanej na czarno i

jest izolowany. Wyposażony w zawory oraz odpowietrznik automatyczny.

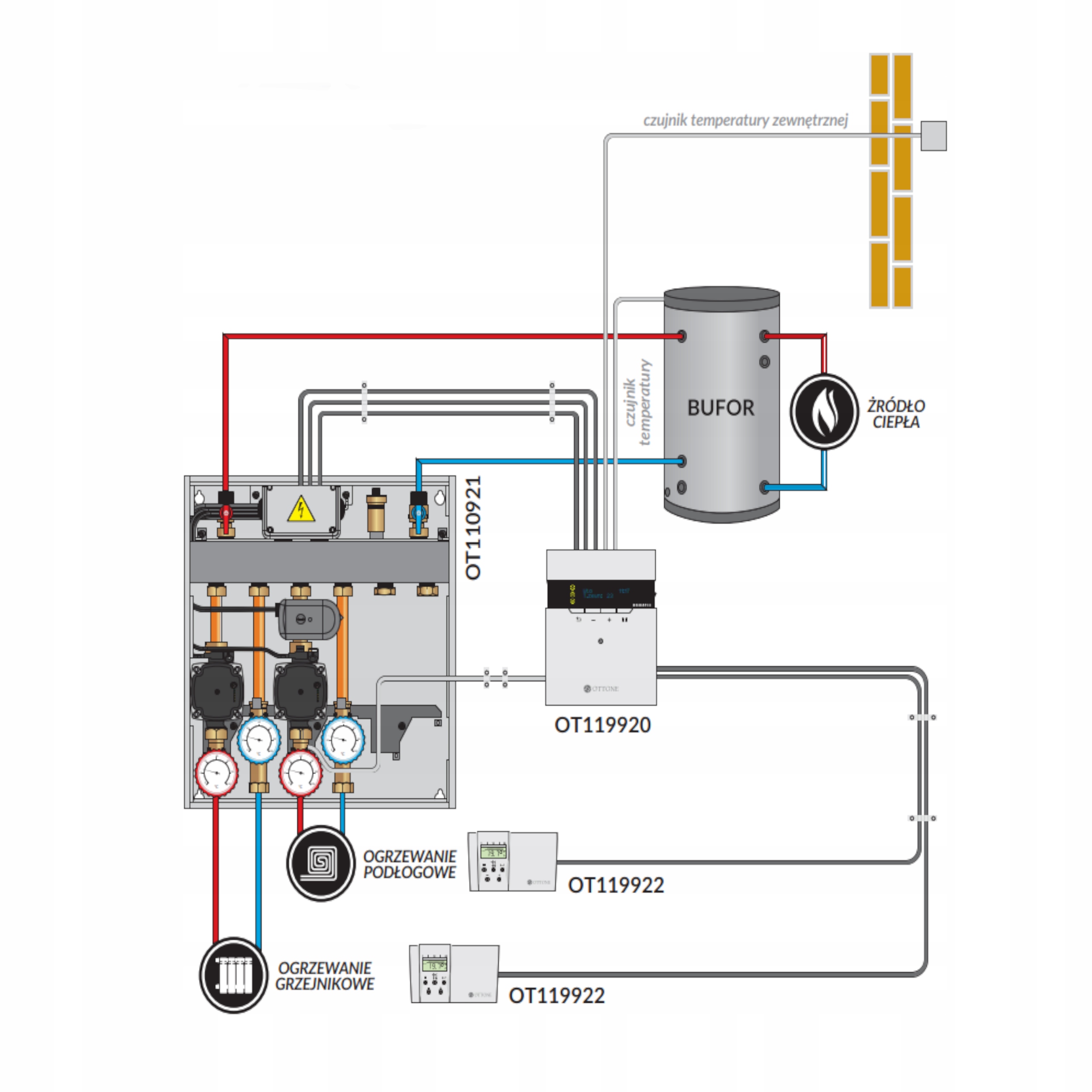

PRZYKŁADOWY SCHEMAT PODŁĄCZENIA
