REGULATOR ST-21

z wyświetlaczem LED przeznaczony jest do sterowania pompą obiegu wody centralnego ogrzewania. Zadaniem regulatora jest załączanie pompy, gdy temperatura uzyska zadaną wartość oraz wyłączanie jej – jeśli kocioł wychłodzi się poniżej zadanej o wartość ustawionej histerezy.

ZASADA DZIAŁANIA:

Regulator ST-21 z wyświetlaczem LED przeznaczony jest do sterowania pompą obiegu wody centralnego ogrzewania. Zadaniem regulatora jest załączanie pompy, gdy temperatura uzyska zadaną wartość oraz wyłączanie jej – jeśli kocioł wychłodzi się poniżej zadanej o wartość ustawionej histerezy. Taki tryb pracy zapobiega niepotrzebnemu działaniu pompy, co pozwala zaoszczędzić energię elektryczną jak również przedłuża żywotność pompy i podnosi jej niezawodność. Regulator ST-21 może również pełnić funkcję termostatu wyłączając pompę po osiągnięciu temperatury zadanej. Sterownik posiada również funkcję ANTYSTOP, która zapobiega zastaniu pompy obiegowej poza sezonem (pompa załącza sie co ok. 10 dni na 1 minutę). Dodatkowym zabezpieczeniem jest funkcja antyzamarzanie, która przeciwdziała zamarzaniu wody w instalacji, gdy temperatura spadnie poniżej 5°C pompa załączy się na stałe.

FUNKCJE REALIZOWANE PRZEZ STEROWNIK:

✔️ sterowanie pompą CO lub CWU

✔️ możliwość pracy jako termostat

✔️ funkcja antystop

✔️ funkcja antyzamarzanie

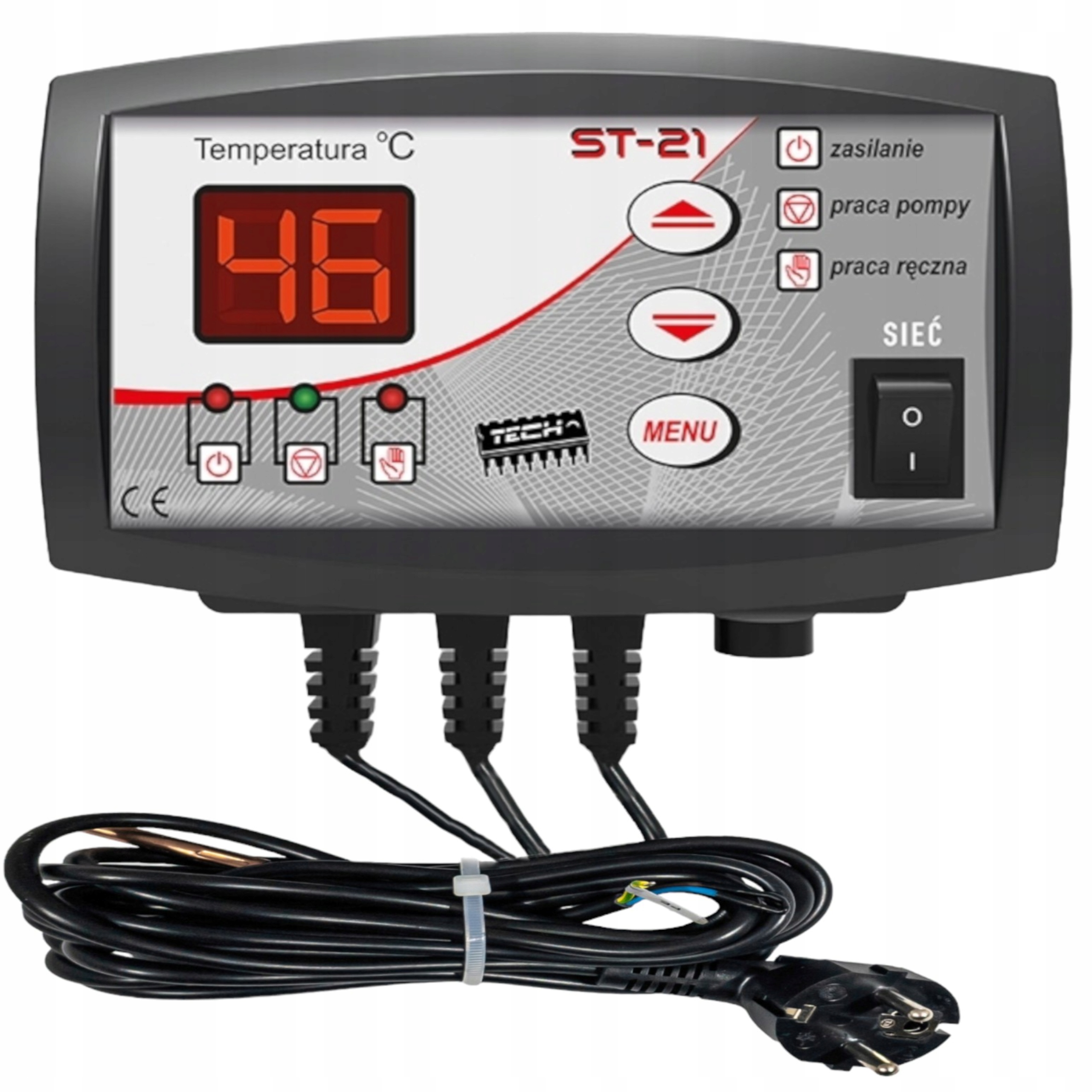

WYPOSAŻENIE STEROWNIKA:

✔️ czujnik temperatury CO

✔️ wyświetlacz LED

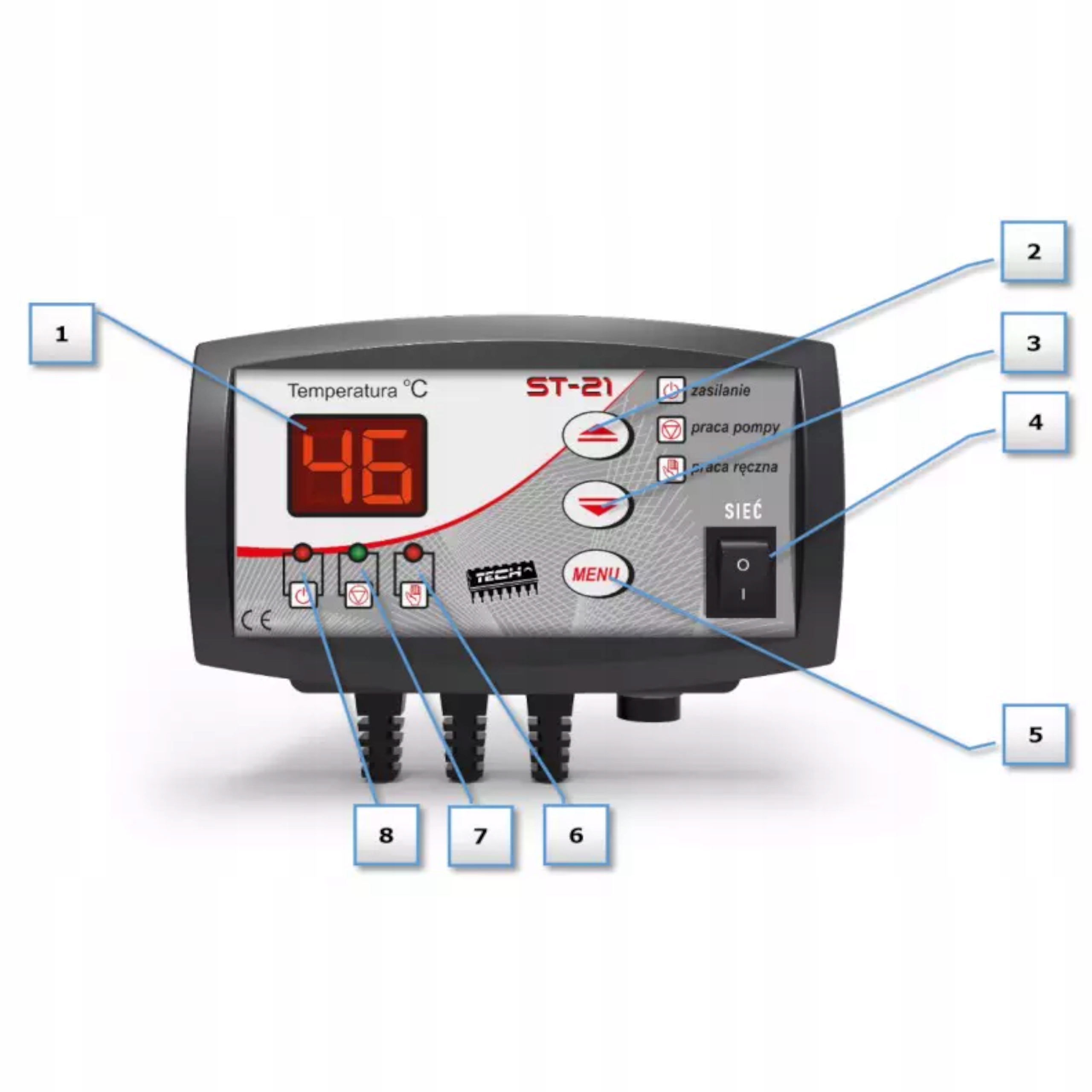

OPIS STEROWNIKA:

1 - Wyświetlacz sterownika- podczas normalnej pracy wyświetla aktualną temperaturę

2 - Przycisk plus

3 - Przycisk minus

4 - Wyłącznik sieciowy

5 - Przycisk menu- wejście do menu sterownika, zatwierdzanie ustawień

6 - Dioda informująca o załączonej funkcji pracy ręcznej sterownika.

7 - Dioda informująca o pracy pompy

8 - Dioda informująca o załączonym zasilaniu sterownika

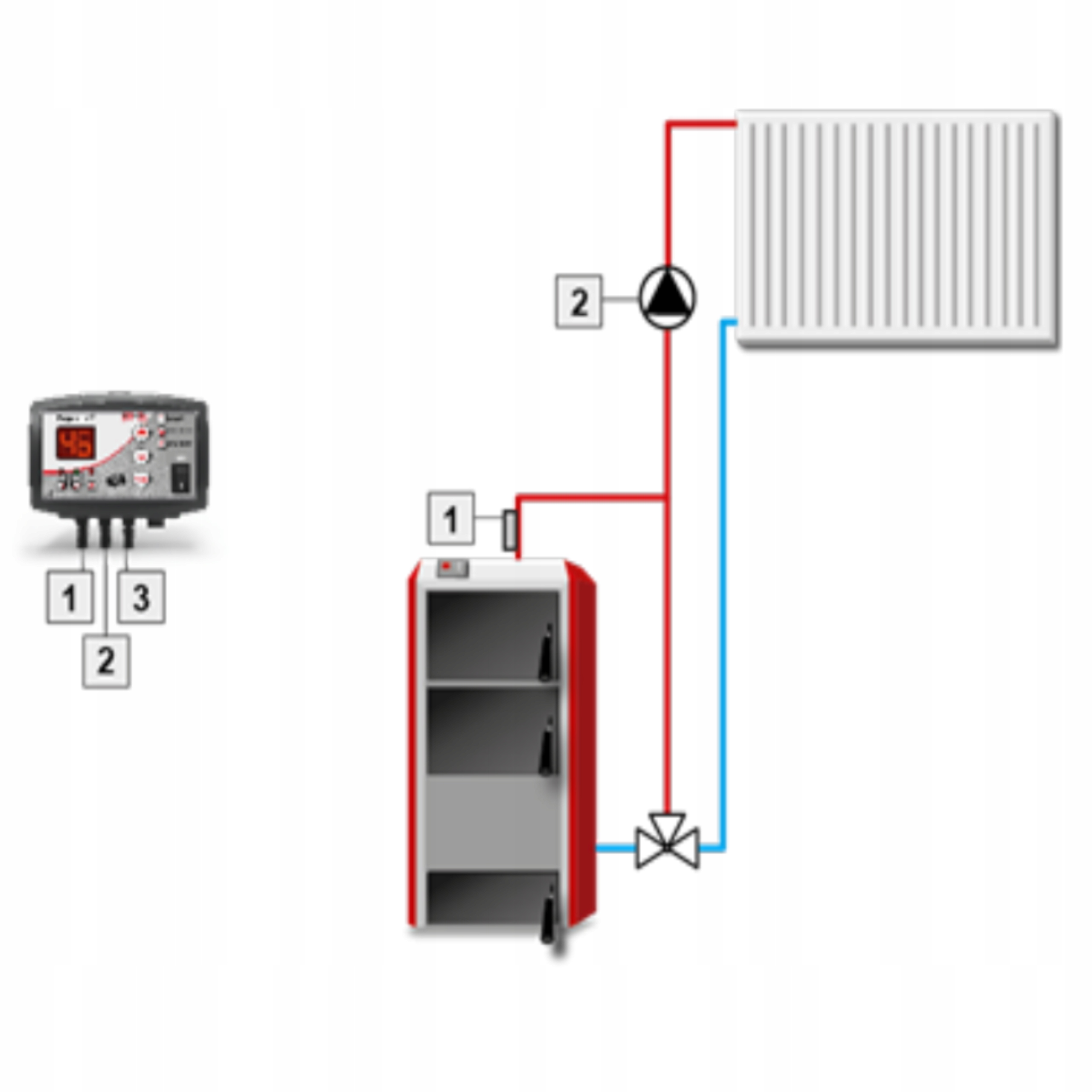

SCHEMAT PODŁĄCZENIA:

1 - czujnik temperatury C.O.

2 - pompa C.O.

3 - zasilanie

DANE TECHNICZNE:

➢ Zasilanie, V, 230V +/-10% /50Hz

➢ Maksymalny pobór mocy sterownika, W, 2

➢ Temperatura otoczenia, °C, 5÷50

➢ Maxymalne obciążenie wyjścia pomp, A, 1

➢ Zakres nastaw temperatur CO, °C, 25÷85

➢ Histereza, °C, 1÷10

➢ Dokładność pomiaru, °C, 1

➢ Wytrzymałość temp. czujnika, °C, -30÷99

➢ Wkładka bezpiecznikowa, A, 1,6

➢ Długość przewodu czujnika, m, 1,5
