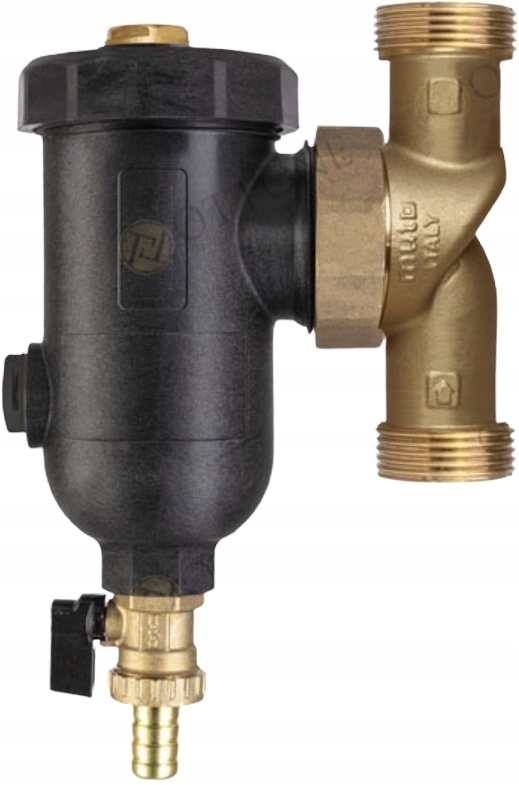

Separator zanieczyszczeń z magnesem 5/4" Compact Magnum Ottone

SEPARATOR

o zwiększonym przepływie przeznaczony do pomp ciepła

oraz innych urządzeń grzewczych potrzebujących przepływ do 10m3/h

DANE TECHNICZNE:

Wykonany z kompozytu

➢ Media robocze: woda, mieszanka wody i glikolu roztwór 30%

➢ Moc magnesów: 3 x 1T (3 x 10000 GAUSS)

➢ Wielkość oczek filtra INOX: 800μm

➢ 8-mio stopniowy system filtracji z efektem cyklonowym

➢ Przepływ max: 10 m3/h

➢ Dla rur poziomych lub pionowych

➢ Zawór spustowy z króćcem do węża

➢ Odpowietrznik w górnej pokrywie

➢ Przyłącza: 5/4" GZ

➢ Maks. ciśnienie pracy: 3 bar

➢ Zakres temperatury pracy: 0÷90°C

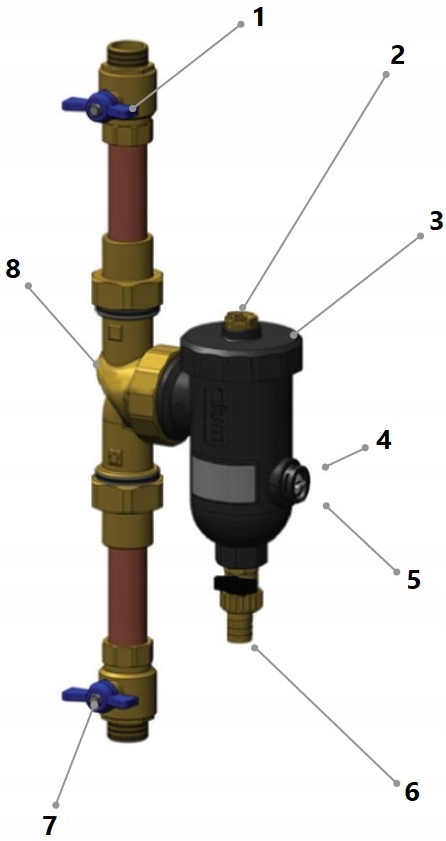

BUDOWA:

1 - zawór odcinający

2 - odpowietrznik ręczny

3 - pokrywa górna

4 - 8-mio stopniowy system filtracji z efektem cyklonowym

5 - wkład magnetyczny 3 x 1T

6 - zawór spustowy

7 - zawór odcinający

8 - trójnik

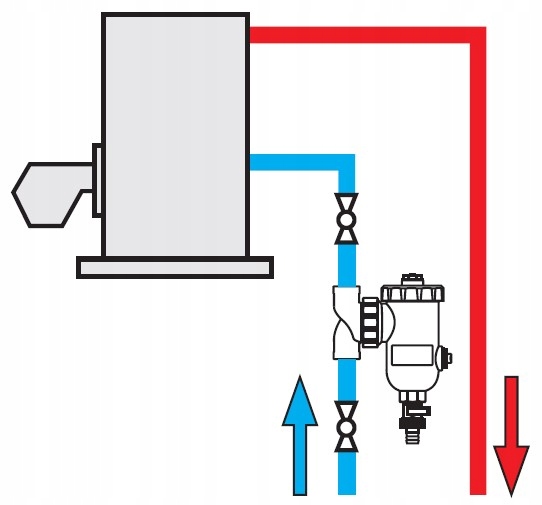

przykładowy schemat podłączenia
