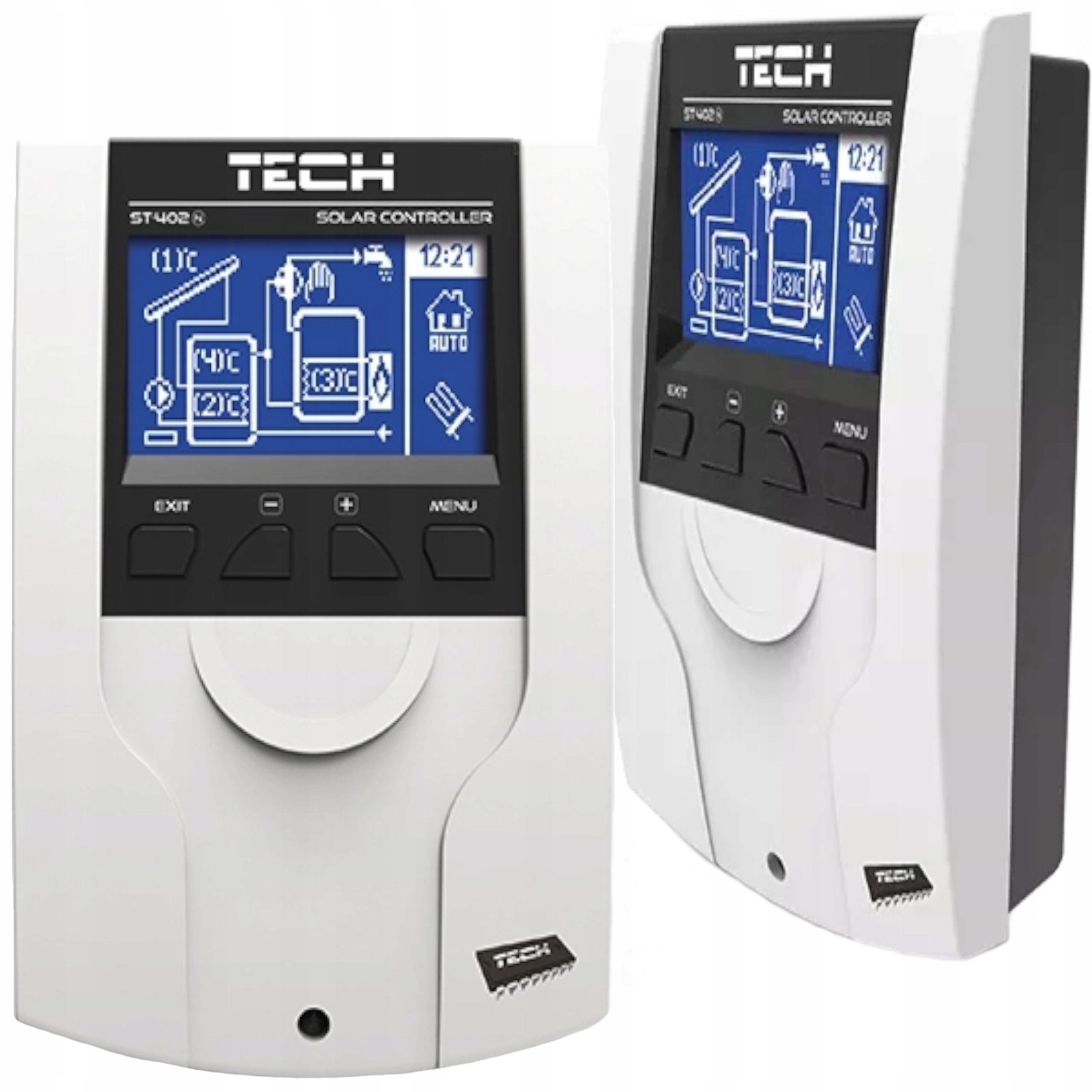

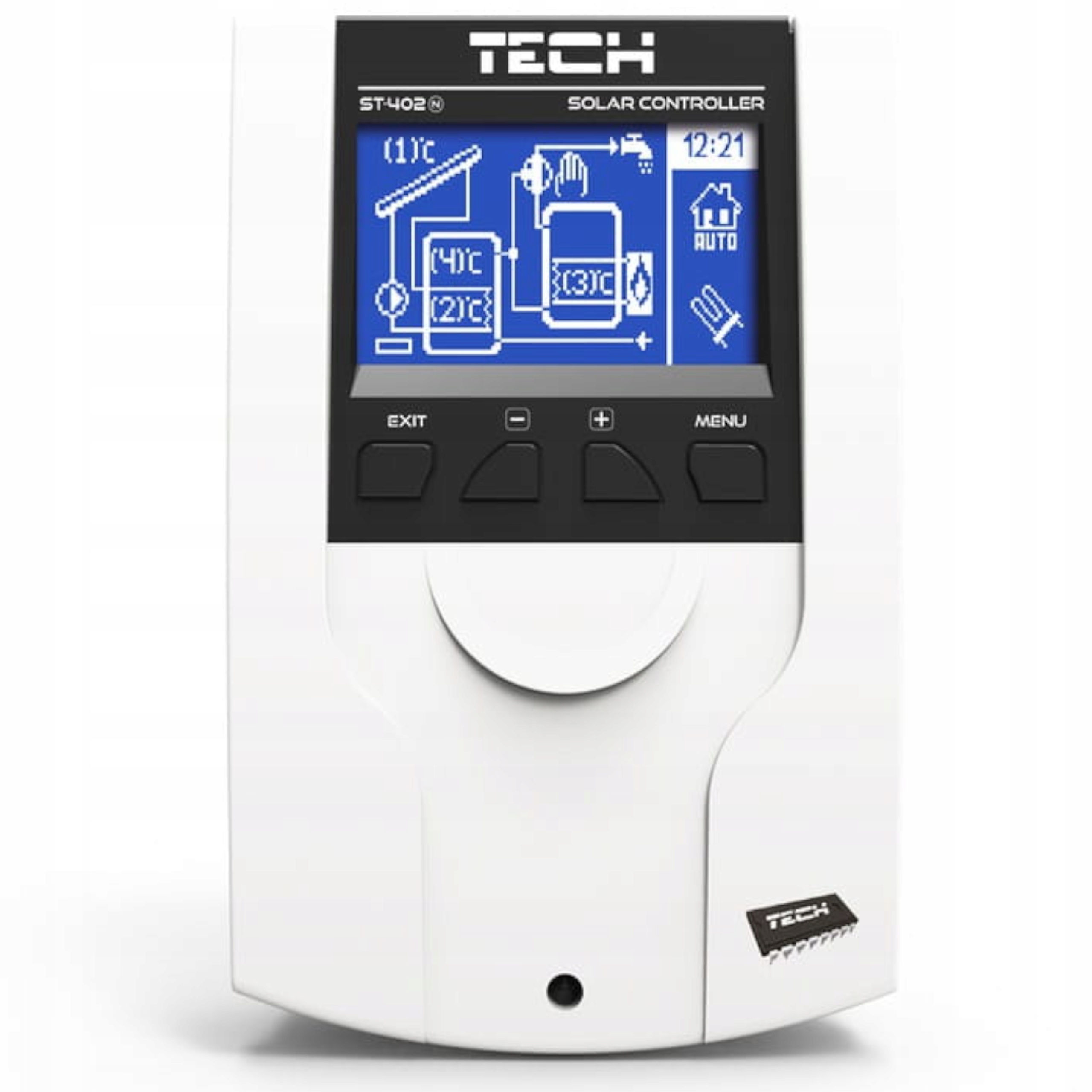

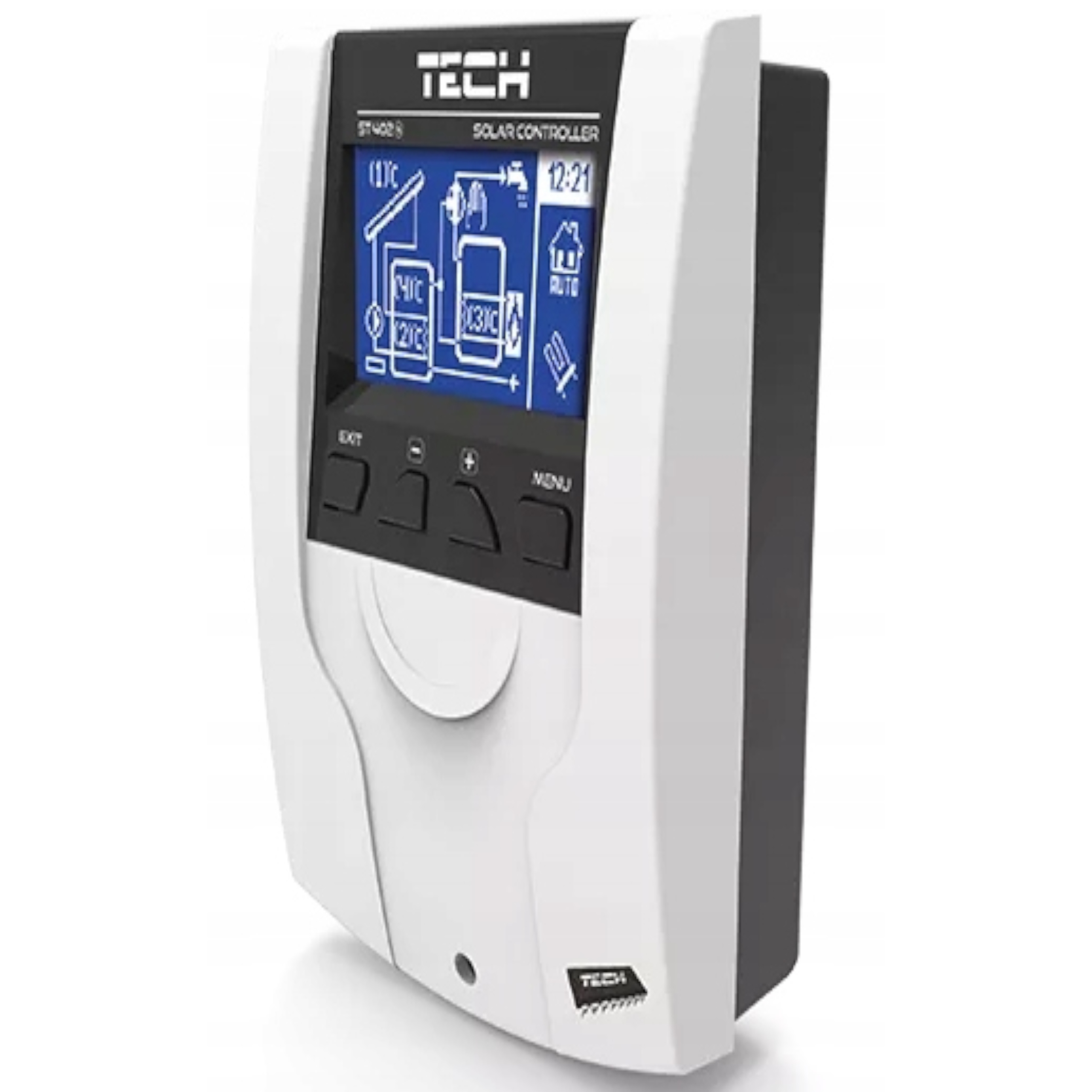

Tech ST-402N sterownik do kolektorów słonecznych

JAKOŚĆ MA ZNACZENIE ➡️ PRODUKT POLSKI

WYPOSAŻENIE STEROWNIKA:

✔️ duży przejrzysty wyświetlacz LCD

✔️ czujnik temperatury kolektora

✔️ czujnik temperatury zasobnika ciepła

✔️ obudowa wykonana z wysokiej jakości materiałów

TERMOREGULATOR TYPU ST-402N PWM

przeznaczony jest do obsługi instalacji kolektorów słonecznych. Urządzenie to steruje pracą pompy głównej (kolektorowej) na podstawie pomiaru temperatury na kolektorze i w zbiorniku akumulacyjnym. Opcjonalnie jest możliwość podłączenia dodatkowego urządzenia: pompy cyrkulacyjnej, grzałki elektrycznej lub podania sygnału do kotła CO w celu jego rozpalenia.

FUNKCJE REALIZOWANE PRZEZ STEROWNIK:

✔️ sterowanie pracą pomp (lub pompy i zaworu)

✔️ sterowanie pracą pompy sygnałem PWM

✔️ nadzór i obsługa pracy systemu solarnego dla dziewięciu konfiguracji układu

✔️ zabezpieczenie przed przegrzaniem i zamarzaniem kolektora

✔️ możliwość podłączenia dodatkowego urządzenia: pompy cyrkulacyjnej, grzałki elektrycznej lub podania sygnału do kotła CO w celu jego rozpalenia

OPIS PANELU:

1 - temperatura kolektora

2 - pompa kolektora

3 - temperatura zasobnika ciepła

4 - wyjście

5 - przycisk minus

6 - przycisk plus

7 - menu

8 - wybrany schemat

9 - tryb pracy

10 - zegar

DANE TECHNICZNE:

➢ Napięcie zasilania: 230V +/- 10% /50Hz

➢ Maksymalny pobór mocy: 4W

➢ Temperatura otoczenia: 5÷50°C

➢ Max. obciążenie na każdym wyjściu: 1A

➢ Dokładność pomiaru: 1°C

➢ Wytrzymałość temp. czujników: 30÷180°C,

➢ Wkładka bezpiecznikowa: 3,15A

➢ Zakres regulacji temperatury: 8÷90°C

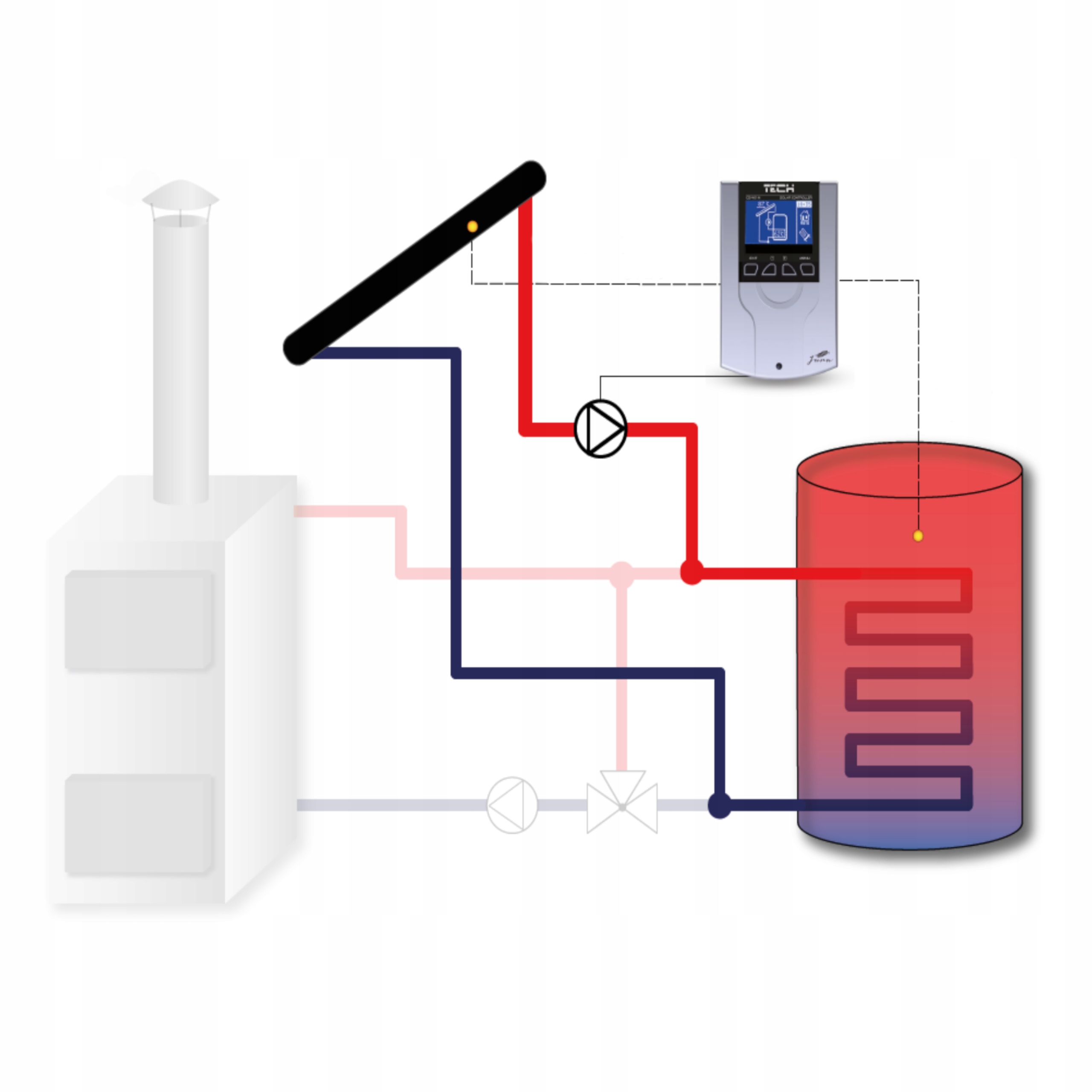

➡️ PRZYKŁADOWY SCHEMAT INSTALACJI
