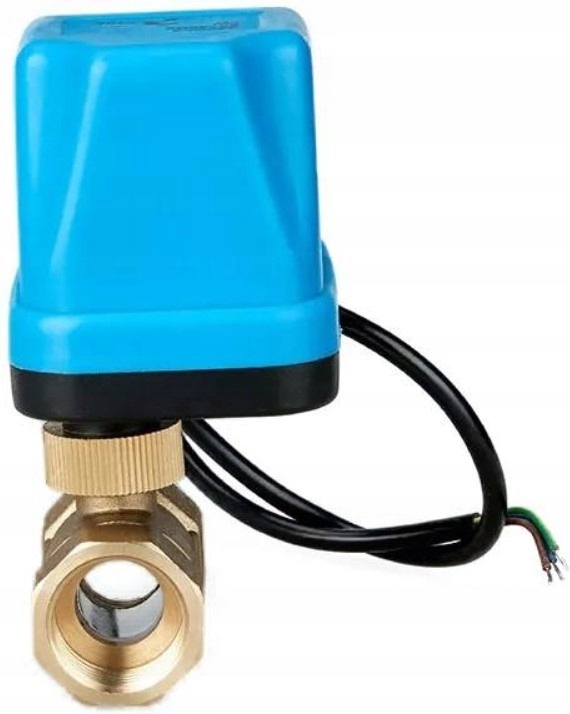

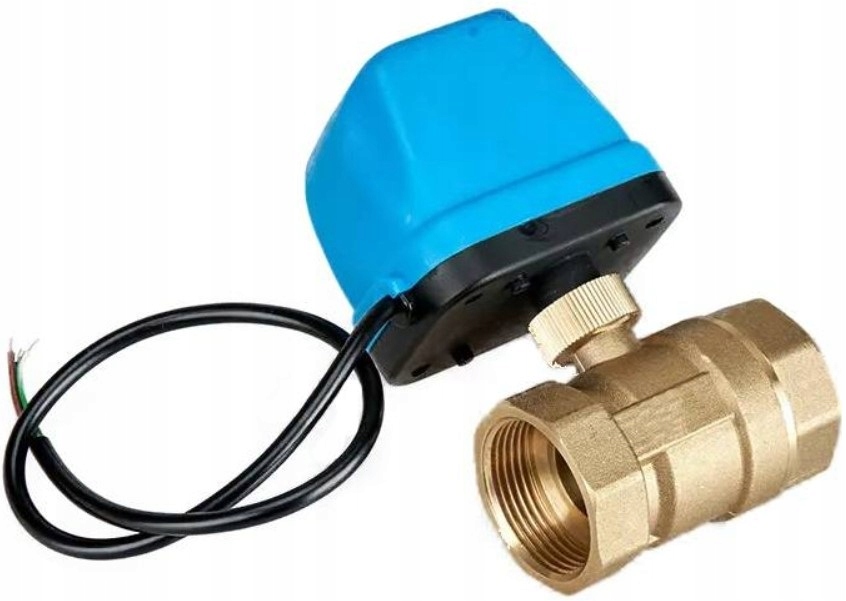

Zawór odcinający 3/4" 2-drogowy z siłownikiem 230V

Elektryczne zawory serii VT nadają się do sterowania przepływem wody

w systemach nawodnieniowych, grzewczych oraz w systemach klimatyzacji.

Dane techniczne:

• Elektryczne urządzenia sterujące: AC 220-240V/50Hz
• Pobór mocy: 6W
• Typ silnika: silnik synchroniczny moment obrotowy: 5,2 [NM]
• Czas zmiany położenia otwarty/zamknięty: 6~15s
• Ciśnienie robocze: 1,6 Mpa
• Różnica zamknięcia ciśnień: < 0,2 Mpa
• Temperatura otoczenia: < 40°C
• Klasa izolacji: IP54
• Temperatura medium: 2-80°C
• Materiał obudowy: PA
• Medium: zimna/ciepła woda lub 50% roztwór glikolu etylenowego
• Przepływ kvs: 4,5 m3/h
• Przelot w kuli: 15 mm
• Długość kabla: 25 cm
• Przyłącza: 3/4 GW

Siłownik posiada wbudowane wyłączniki krańcowe, więc napięcie może być

podawane cały czas, pobór prądu przez silnik tylko w czasie zmiany pozycji zaworu.

Oznacza to że gdy siłownik otworzy lub zamknie zawór do końca, wyłączniki te same odłączają zasilanie silnika

• Siłownik posiada diodę LED informującą o napięciu podanym na siłownik
• Sterowanie elektrycznych napędów VT 3-żyłowych odbywa się przy użyciu 3 przewodów.
• Żółty przewód podłączamy do N (Neutralny)
• Otwarcie realizowane jest przez podanie napięcia 230VAC na przewód niebieski oraz zdjęcia napięcia z przewodu brązowego
• Zamkniecie realizowane jest przez podanie napięcia 230VAC na przewód brązowy oraz zdjęcia napięcia z przewodu niebieskiego
