Zawór kulowy z filtrem i magnesem 3/4" Easyflux Womix

JAKOŚĆ MA ZNACZENIE

nr. kat.: 100162

ZAWORY KULOWE Z FILTREM

przeznaczone są do montażu w instalacjach grzewczych i c.w.u.

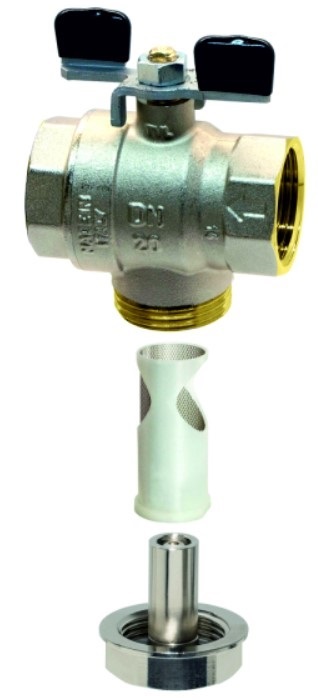

Zawory kulowe Easyflux wyposażone są w filtr osadnikowy do wody, który znajduje się bezpośrednio w kuli zaworu. Dzięki temu rozwiązaniu długość zabudowy zaworu jest znacznie krótsza a rewolucyjny sposób montażu filtra umożliwia konserwację i czyszczenie go bez demontażu zaworu z instalacji. Zastosowanie filtra w instalacjach powoduje zdecydowaną poprawę jakości wody oraz zabezpiecza instalację przed zabrudzeniami stałymi powodując tym samym wydłużenie czasu jej eksploatacji. Wersja z wbudowanym wkładem magnetycznym pozwala dodatkowo na zatrzymywanie znajdujących się w instalacji cząsteczek metalu oraz usunięcie ich podczas czyszczenia filtra

MONTAŻ

Zawór kulowy z filtrem Easyflux należy montować zgodnie z kierunkiem przepływu medium

oznaczonym strzałką umieszczoną na korpusie. Filtr może być montowany w dowolnej pozycji.

PRZEZNACZENIE

Zawór kulowy z filtrem przeznaczony jest do montażu w instalacjach grzewczych i c.w.u.

Nie można montować zaworu w instalacjach gazowych i olejowych.

DANE TECHNICZNE:

➢ Ciśnienie pracy: PN30

➢ Zakres temperatury pracy: -20 - 120°C

➢ Magnes: Neodymowy (12.000 gauss)

➢ Filtr: 500 mikronów

➢ Korpus, kula, dekiel: mosiądz

➢ Uszczelnienie wałka: EPDM

➢ Uszczelnienie kuli: PTFE

➢ Materiał sitka filtra: AISI 304

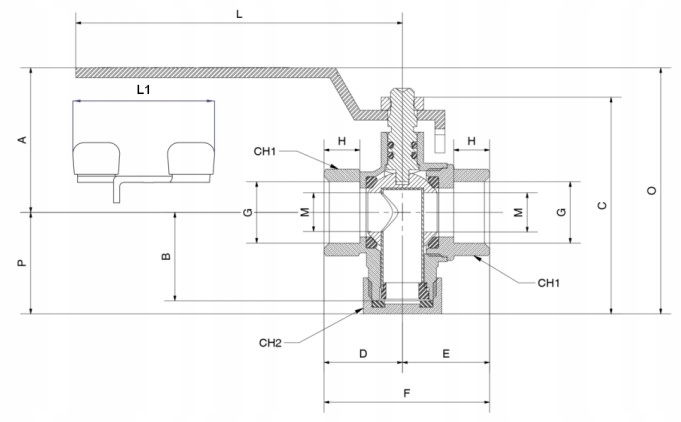

WYMIARY:

Wymiar A: 47,4 mm

Wymiar B: 30,9 mm

Wymiar C: 73,5 mm

Wymiar D: 29 mm

Wymiar E: 32,3 mm

Wymiar F: 61,3 mm

Wymiar H: 13 mm

Wymiar L1: 68 mm

Wymiar M: 16 mm

Wymiar O 82,5 mm

Wymiar P: 35,1 mm
