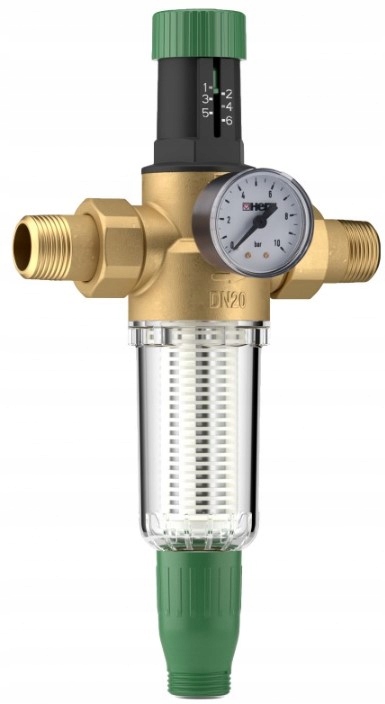

HERZ OSADNIKOWY FILTR WSTĘPNY Z REDUKTOREM CIŚNIENIA 1" DO WODY PITNEJ I UŻYTKOWEJ

.

JAKOŚĆ MA ZNACZENIE

ZASTOSOWANIE:

✔️ Reduktor ciśnienia z filtrem chroni instalacje wody pitnej przed nadmiernym ciśnieniem (zmniejsza ciśnienie wejściowe do poziomu roboczego)

✔️ Ciśnienie wylotowe jest regulowane i nie zmienia się wraz ze zmianami ciśnienia wejściowego

✔️ Regulacja odbywa się poprzez obrót zielonego pokrętła

✔️ Obracanie pokrętła w kierunku zgodnym z ruchem wskazówek zegara zwiększa ciśnienie wylotowe

✔️ Obrócenie powyżej danych wartości na skali reduktora ciśnienia może uszkodzić reduktor

✔️ Zalecamy maksymalne ciśnienie wylotowe 4bar do instalacji domowych

✔️ Po każdym nowym ustawieniu ciśnienia wylotowego regulowana instalacja musi zostać otwarta i zamknięta

✔️ Filtr zapobiega przedostawaniu się zanieczyszczeń, takich jak rdza, ziarna piasku i innych

✔️ Filtr powinien być płukany co 6 miesięcy lub w razie potrzeby

✔️ Aby wypłukać filtr, należy otworzyć i zamknąć zielony zawór spustowy 2-3 razy

✔️ Zawór spustowy ma również gwint zewnętrzny 3/4", do którego można przykręcić przyłącze do węża

✔️ Klucz do konserwacji znajduje się w opakowaniu

ZALETY:

✔️ Zawór spustowy umożliwiający wypłukiwanie zanieczyszczeń, bez potrzeby wyjmowania wkładu;

✔️ Stosowany może być do wody pitnej i użytkowej;

✔️ Usuwa zanieczyszczenia mechaniczne (rdza, piasek, muł, zawiesiny).

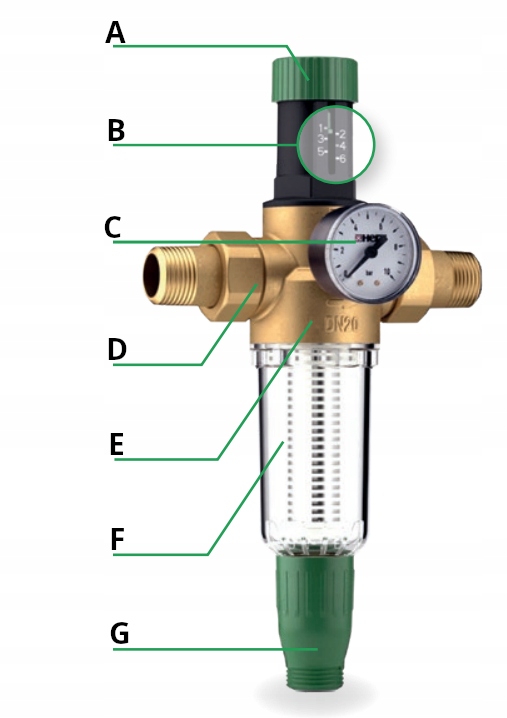

BUDOWA REDUKTORA:

A - pokrętło

B - czytelna skala

C - manometr

D - półśrubunki do łatwego montażu

E - mosiężny korpus

F - filtr

G - zawór spustowy ¾”

DANE TECHNICZNE:

➢ Perforacja siatki: 80-100 μm

➢ Medium: woda pitna

➢ Maksymalne ciśnienie wlotowe: 16 bar

➢ Zakres ciśnienia wylotowego: 1,5 - 6 bar

➢ Ustawienie fabryczne: 3 bar

➢ Skala manometru: 0-10 bar

➢ Temperatura maksymalna: 40 °C

➢ Norma: EN 1567

➢ Przyłącze manometru: 1/4 "F (ISO 228-1)

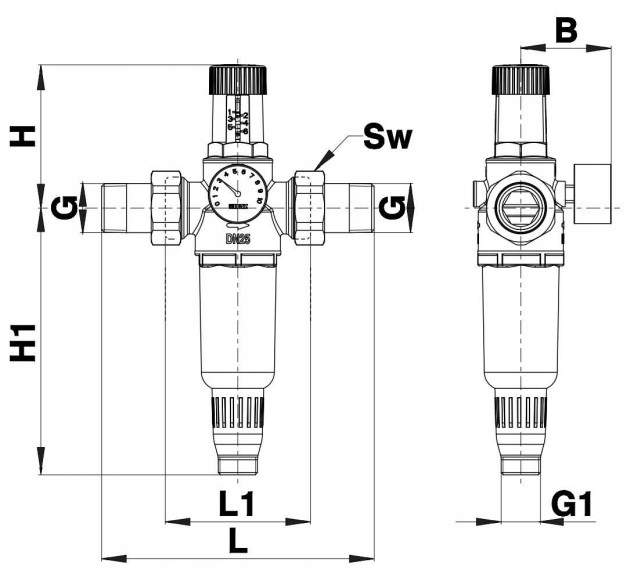

➢ Przyłącze: gwint zewnętrzny zgodnie z ISO 7-1 i ISO228

G: 1" GZ

G1: 3/4" GZ

L: 185 mm

L1: 98 mm

B: 67 mm

H: 98 mm

H1: 180 mm

SW: 46 mm
