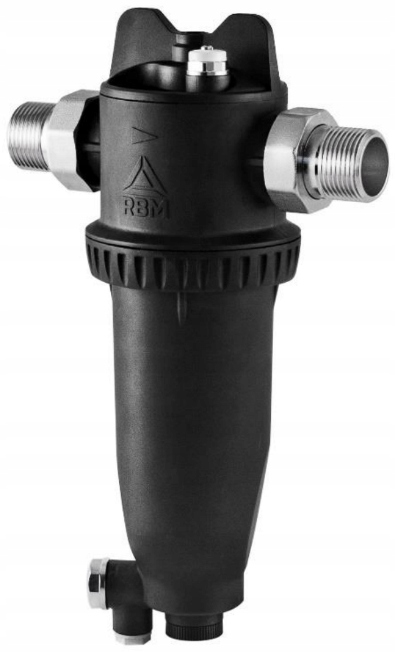

Filtr, separator magnetyczny MP1 firmy RBM z zintegrowanym zaworem odcinającym

MP1 produkcji RBM pozwala rozwiązywać problemy instalacji związane z zanieczyszczeniem cząstkami, zwłaszcza piasku i rdzy, będących produktem korozji i kamienia podczas normalnej pracy instalacji.

ZASADA DZIAŁANIA: Dzięki skutecznemu i stałemu działaniu filtr magnetyczny zbiera wszystkie zanieczyszczenia obecne w instalacji, zapobiegając ich cyrkulacji, co pozwala uniknąć zużycia i uszkodzenia jego wszystkich elementów. Zanieczyszczenia zatrzymane przez filtr nagromadzone na jego dnie, o ile otwór specjalnego kurka spustowego pozwala na jego usunięcie.

ZASTOSOWANIE

Zalecamy zainstalowanie urządzenia MP1 na obiegu powrotnym na wlocie do pompy ciepła, aby chronić ją przed wszelkimi zanieczyszczeniami obecnymi w instalacji, zwłaszcza w fazie rozruchu. Należy przestrzegać kierunku wskazanego strzałką na korpusie, aby zapewnić lepszą skuteczność filtrowania.

STOPIEŃ FILTRACJI

MP1 usuwa wszystkie cząstki magnetyczne i niemagnetyczne, które mogą wyrządzić szkody w instalacji pierwszego dnia pracy. Ciągły przepływ cieczy przez filtr podczas normalnego działania instalacji, w której jest zainstalowany, stopniowo prowadzi do całkowitego usunięcia zanieczyszczeń.

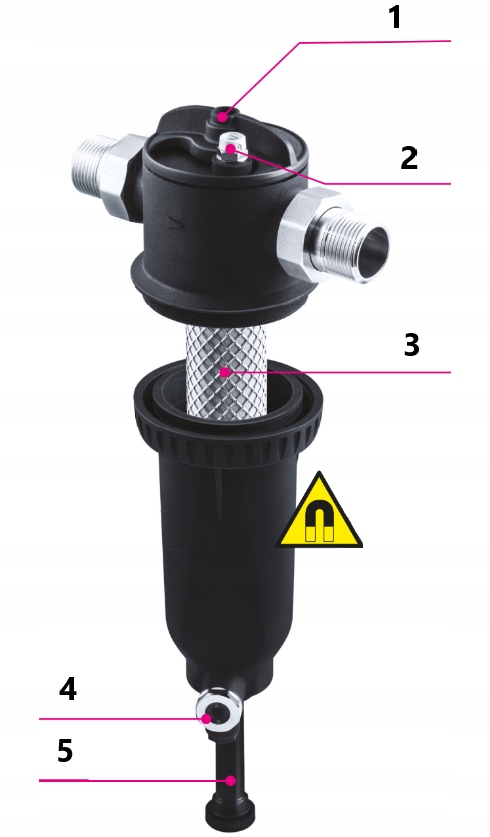

MP1 RBM:

1. Zintegrowane urządzenie odcinające
2. Odpowietrznik
3. Siatka filtracyjna
4. Kulowy kurek spustowy
5. Wyjmowany magnes

Najważniejsze cechy:

• Usuwa wszystkie zanieczyszczenia.
• Samoczyszczący.
• Świetne parametry hydrauliczne.
• Wydłuża żywotność pomp ciepła.
• Przeciwdziała korozji.
• Zapewnia sprawność działania instalacji
• Zawiera wbudowany zawór odcinający i kurek spustowy.

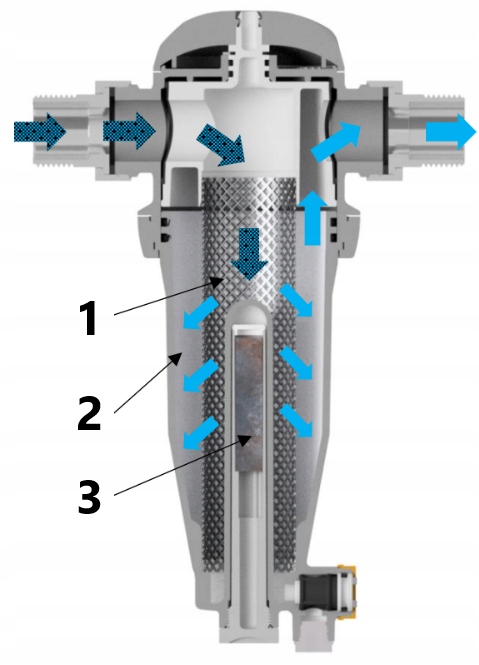

1. WKŁAD FILTRUJĄCY
2. KOMORA FILTRACYJNA
3. MAGNES Neodymowy REN35

ZASADA DZIAŁANIA:

Ciecz płynąca po wyznaczonej trasie jest zmuszona przedostać się przez siatkę wkładu do komory filtracyjnej.

W tej komorze filtracyjnej, dzięki jednoczesnemu oddziaływaniu:

• wkładu filtrującego,
• magnesu,
• wyborów projektowych dotyczące sekcji komory filtracyjnej, woda obciążona zanieczyszczeniami poddawana jest obróbce filtracyjnej.

Po pierwsze, nagłe zmiany w przekroju (komora filtracyjna ma znacznie większą średnicę niż przewód) spowalniają ruch cieczy, a co za tym idzie, prędkość porywania zawieszonych w niej cząstek.

Cząsteczki zderzają się z siatką wkładu filtracyjnego i dodatkowo spowalniają swój ruch.

Cięższe cząsteczki opadają na dół na skutek działania grawitacji, która przeważa nad siłą porywania. Magnes, umieszczony w cylindrze w środku komory filtracyjnej, przyciąga wszystkie zanieczyszczenia o właściwościach magnetycznych.

W ten sposób wszystkie zanieczyszczenia magnetyczne (pozostałości magnetyczne) i niemagnetyczne (algi, szlam, piasek itp.) obecne w instalacji są usuwane.

CHARAKTERYSTYKA KONSTRUKCYJNA

• Wbudowany zawór odcinający (brak konieczności dokręcania zewnętrznych zaworów odcinających!)
• Przyłącza: Półśrubunki 1" GZ
• kV: 17,3 m3/h
• Korpus: Poliamid PA66 + 30% włókna szklanego
• Wkład filtrujący: Stal nierdzewna AISI 304
• Uszczelnienia hydrauliczne: Elastomer
• Magnes: Neodymowy REN35 B = 11.000 wg skali Gausa
• Złączki: MM UNI-EN-ISO 228

CHARAKTERYSTYKA TECHNICZNA

• Zgodna ciecz: Woda, woda + glikol
• Maks. ciśnienie robocze: 6 bar
• Maks. ciśnienie podczas konserwacji: 3 bar
• Temperatura pracy: 0 ÷ +70°C
• T maks. (maksymalnie jedna godzina) 90°C
• Stopień filtracji: 800 μm

Wymiary:

G: 1”

A: 194 mm

B: ⌀ 100 mm

C: 51 mm

D: 234 mm

E: 285 mm

W dodatkowych informacjach znajduje się instrukcja konserwacyjna.
