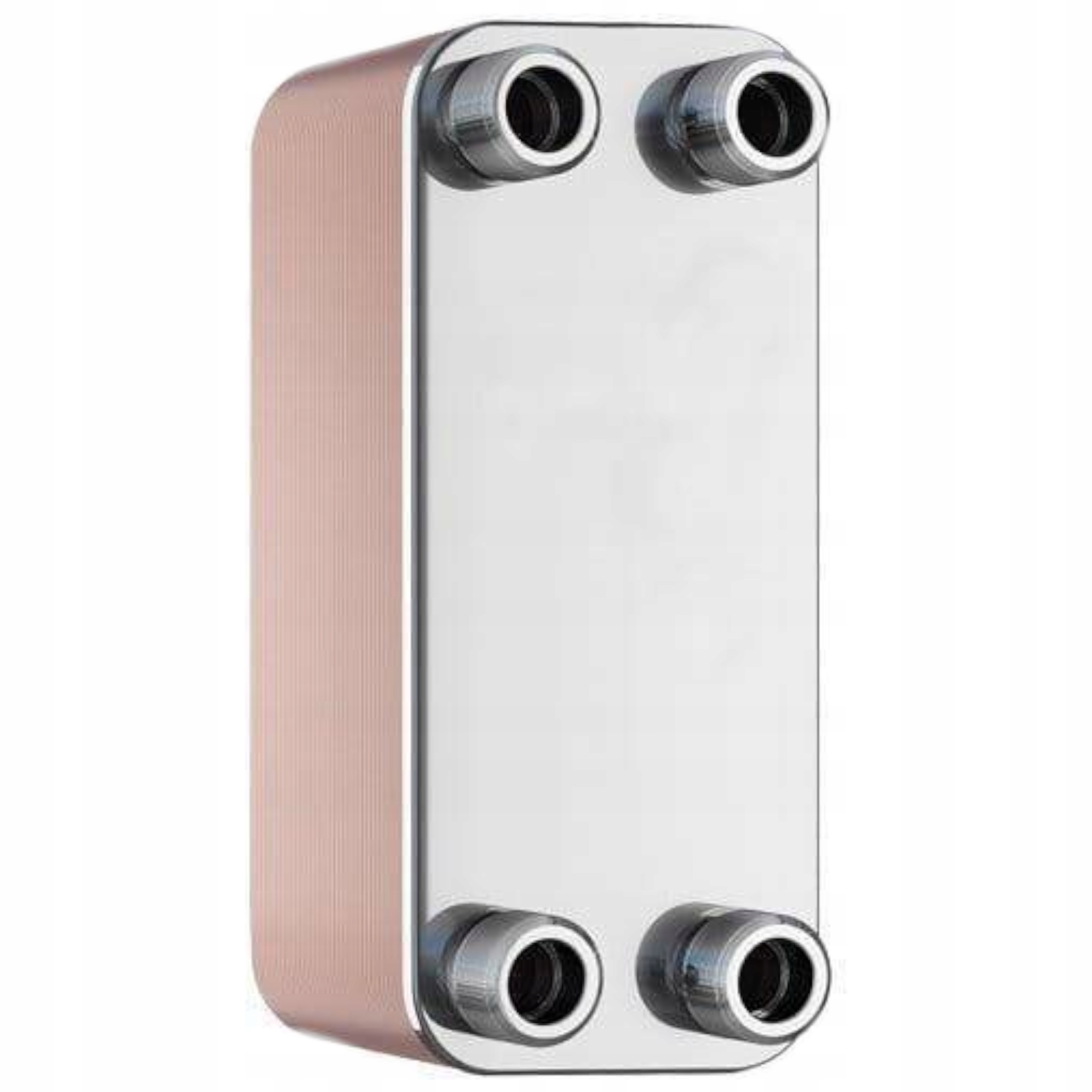

WYMIENNIK PŁYTKOWY KRATKI LB31-40-1

PŁYTKOWE WYMIENNIKI CIEPŁA SĄ:

są urządzeniami przepływowymi, przeciwprądowymi. Powierzchnię wymiany ciepła tworzą karbowane płyty ze stali nierdzewnej połączone w pakiet za pomocą lutu miedzianego lub niklowego. Przepływ płynów wymieniających ciepło jest ukierunkowany w co drugi kanał tworzony przez płyty grzewcze. Wymienniki wykonane są w całości ze stali nierdzewnej jako konstrukcja nierozbieralna. Szczelność konstrukcji oraz trwałe zespolenie płyt zapewnia proces lutowania w piecu próżniowym. Specjalne profilowanie płyt grzewczych zapewnia przepływ o dużej turbulencji. Umożliwia to bardzo efektywną wymianę ciepła oraz zapobiega gromadzeniu się zanieczyszczeń wewnątrz wymiennika.

ZASTOSOWANIE:

✔️ Centralne ogrzewanie

✔️ Ogrzewanie ciepłej wody użytkowej

✔️ Systemy ogrzewania słonecznego, geotermicznego

✔️ Wymiana ciepła w procesach przemysłowych

✔️ Skraplacze i parowniki w pompach ciepła

✔️ Przemysłowe instalacje chłodzące (chłodnice oleju)

✔️ Chłodnictwo

DANE TECHNICZNE:

➢ Liczba płyt: 40

➢ Maks. ciśnienie robocze: 30 bar

➢ Maksymalna temperatura przepływu: 230°C

➢ Materiał: Stal nierdzewna

➢ Moc: 45 kW

➢ Przyłącze obwodu pierwotnego: Gwint zewnętrzny

➢ Przyłącze obwodu wtórnego: Gwint zewnętrzny

➢ Rozmiar gwintu obwodu pierwotnego: 1 cal

➢ Rozmiar gwintu obwodu wtórnego: 1 cal (25)

➢ Znamionowa średnica wewnętrzna obwodu pierwotnego: 1 cal (25)

➢ Ciśnienie maksymalne projektowe: 30 bar

➢ Ciśnienie projektowe minimalne: 0 bar

➢ Liczba przyłączy: 4.0

➢ Łączenie płyt: Lutowane miedzią

➢ Przepływ maksymalny: 1,97 m3/h

➢ Rodzaj przyłącza: Gwint zewnętrzny

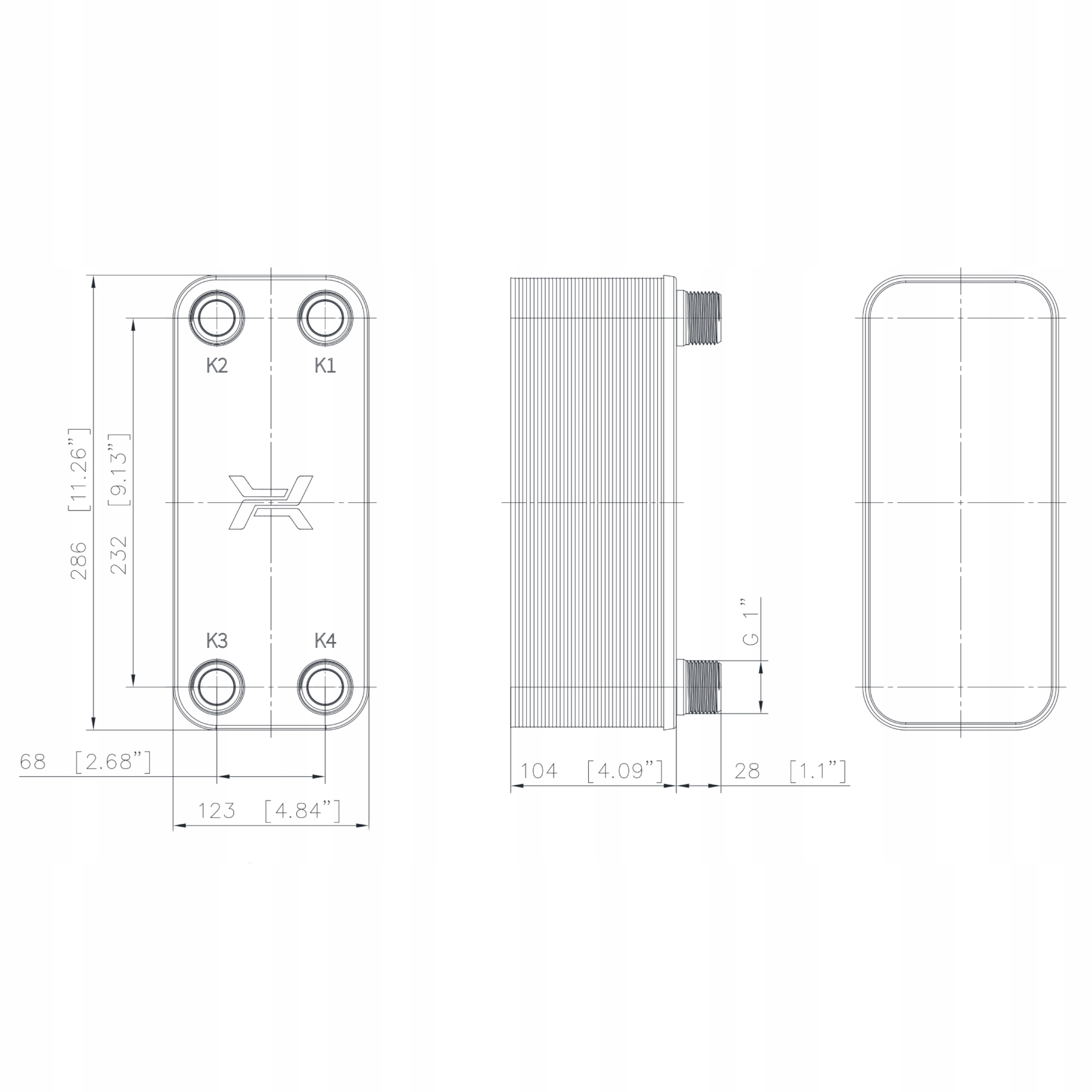

➢ Rozstaw króćców w pionie: 232 mm

➢ Rozstaw króćców w poziomie: 68 mm

➢ Schemat przepływu: jednoprzepływowy

➢ Temperatura projektowa minimalna: -195°C

➢ Waga (kg): 5.9
