Aqwell to filtr narurowy z reduktorem ciśnienia, manometrem z podglądem ciśnienia wody w instalacji, systemem BACKWASH oraz TWIST & CLEAN

ZALETY:

✔️ filtracja zanieczyszczeń stałych takie jak: piasek, rdza, osady z kamienia, itp.

✔️ możliwość montażu na rurze pionowej, poziomej oraz pod kątem (obrotowe przyłącze),

✔️ uniwersalne przyłącze 1" i 3/4" (oba rozmiary gw i gz (gwint wewnętrzny w przyłączu - można obrócić śrubunki)

✔️ system BACKWASH - prosta obsługa płukania wstecznego. Wystarczy tylko otworzyć jeden zawór.

✔️ możliwość odprowadzenia wody z płukania bezpośrednio do kanalizacji

✔️ system TWIST & CLEAN - czyszczenie obudowy filtra od wewnątrz bez konieczności zakręcania wody w instalacji

✔️ glicerynowy manometr który zapobiega wstrząsom oraz wibracją na wskaźniku spowodowanych nagłą zimną ciśnień w układzie

DANE TECHNICZNE:

➢ Ciśnienie wejściowe: Max. 8 bar

➢ Ciśnienie wyjściowe: Regulacja w zakresie 2-6 bar

➢ Ciśnienie robocze: Min. 1,5 bar

➢ Temperatura robocza: 5-30°C

➢ Wielkość przyłącza: 3/4 i 1"

➢ Dokładność filtracji: 40μm

➢ Przepływ wody filtrowanej: 4m3/h

➢ Masa: 2,3kg

➢ Wymiary: 160x95x360 mm

➢ Rozstaw przyłącza: 95 mm (bez półśrubunków)

BUDOWA:

1 - Reduktor Ciśnienia

2 - Głowica

3 - Nakrętka 1"

4 - Uszczelka

5 - Złączka 3/4"

6 - Zgarniacz

7 - Obudowa Filtra

8 - Filtr siatkowy

9 - O-ring

10 - Manometr

FILTR AQWELL ZBUDOWANY JEST Z:

✔️ Mosiężnej głowicy filtra z manometrem i reduktorem ciśnienia

✔️ Mosiężnego przyłącza obrotowego o dwóch wielkościach 3/4 GW i 1" GZ

✔️VPrzeźroczystej obudowy filtra

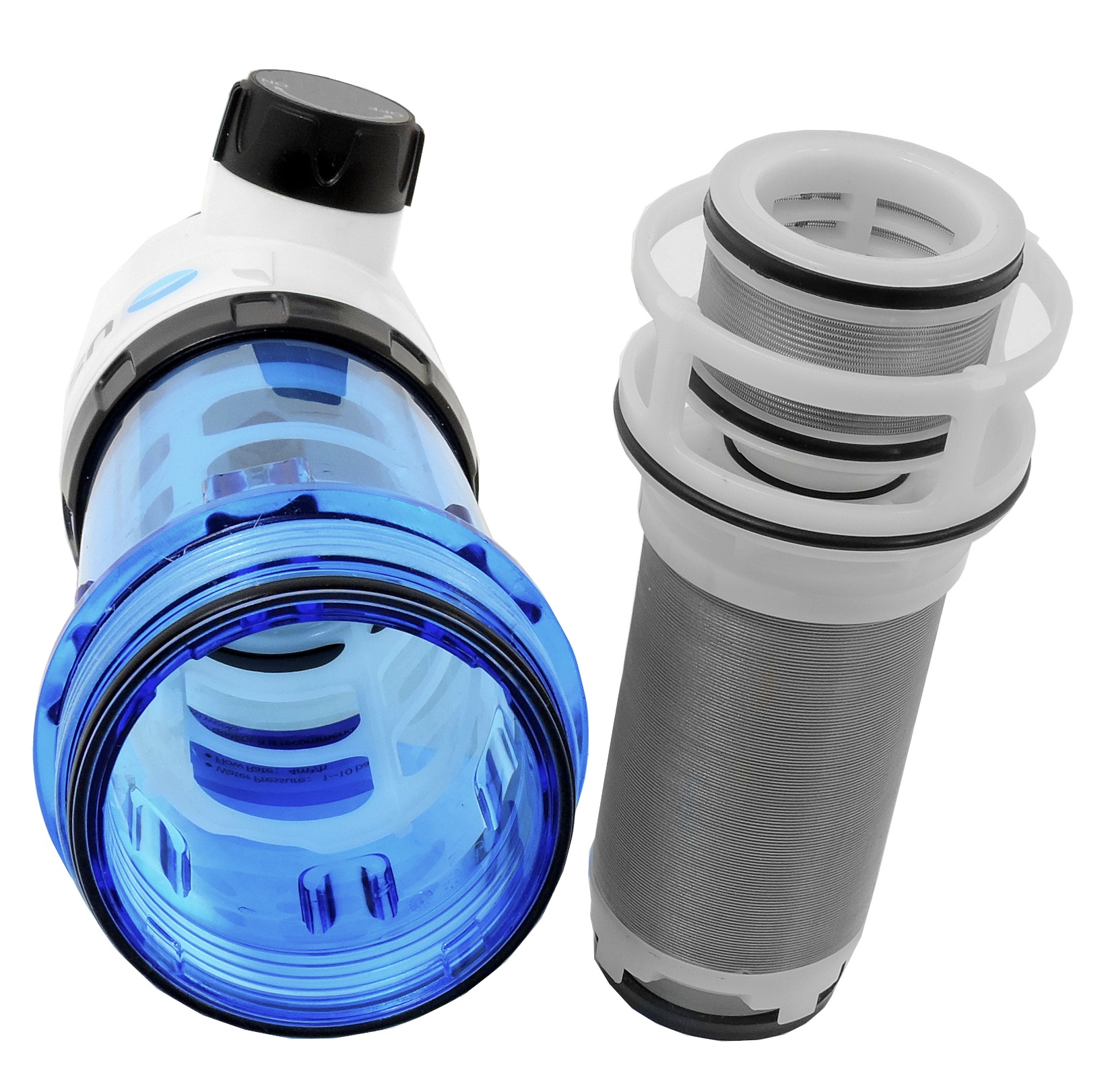

✔️ Wkładu filtracyjnego z siatki o wielkości oczek 40μm z możliwością płukania wstecznego

✔️ Spustowego zaworu kulowego do płukania wstecznego

✔️ Mechanizmu czyszczenia wnętrza filtra

Przykładowy schemat:

1 - Zawór główny

2 - Wodomierz

3 - Wężyk 1/4"

4 - Kanalizacja

V - Filtr wstępny AQWELL

WYPOSAŻENIE DODATKOWE:

✔️ klucz stalowy do odkręcania klosza

✔️ 2 szt. półśrubunków 1"/ 3/4" z uszczelkami

✔️ wieszak stalowy

✔️ złączka 1/4" do podłączenia wężyka popłuczyn

✔️ wężyk 1/4" do odprowadzania popłuczyn

✔️ zapasowa uszczelka do śrubunku

✔️ zapasowy o-ring uszczelniający obudowę filtra

✔️ 2 szt. kołków rozporowych z wkrętami do montażu wieszaka

FILTR

wyposażony jest w system czyszczenia wewnętrznej powierzchni obudowy, tak zwany zgarniacz. Jeżeli na przeźroczystej obudowie filtra pojawią się zanieczyszczenia można je usunąć bez rozkręcania obudowy i zakręcania wody w budynku. Aby wykonać czyszczenia należy kilkukrotnie pokręcić dolną częścią filtra. Znajdujący się w filtrze zgarniacz usunie zanieczyszczenia z wnętrza obudowy.

FILTR AQWELL

realizuje płukanie na zasadzie "backwash". Po przekręceniu pokrętła znajdującego się w dolnej części urządzenia w pozycję "on" w prawo następuje uruchomiania płukania wstecznego. Specjalna konstrukcja wkładu filtracyjnego pozwala na zmianę kierunku przepływu wody z wnętrza siatki na zewnątrz. Zawór w pozycji "on" należy trzymać przez kilka sekund, następnie na kilka sekund zamknąć i powtórzyć ten cykl minimum trzy razy. Płukanie należy wykonywać co 2 tygodnie, lub częściej, jeżeli jakość wody jest niezadowalająca.

DANE TECHNICZNE:

➢ Ciśnienie wejściowe : Max. 8 bar

➢ Ciśnienie wyjściowe : Regulacja w zakresie 2-6 bar

➢ Ciśnienie robocze : Min. 1,5 bar

➢ Temperatura robocza : 5-30° C

➢ Wielkość przyłącza : 3/4 "i1"

➢ Dokładność filtracji : 40 μm

➢ Przepływ wody filtrowanej : 4 m³/h

➢ Masa : 2,3 kg

➢ Wymiary : 160 x 95 x 360 mm

➢ Rozstaw przyłącza : 95 mm ( bez półśrubunków)
