ROZDZIELACZ ZE STALI NIERDZEWNEJ DO PODŁOGÓWKI 5 OBWODY, SEKCJE HERZ

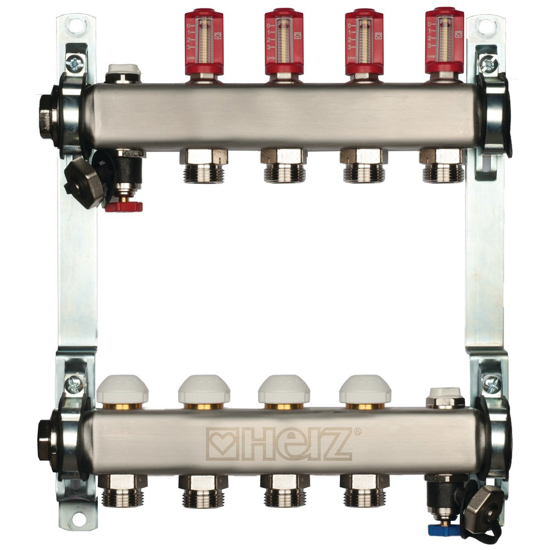

Uwaga, fotografia ofertowanego produktu jest poglądowa

ROZDZIELACZE HERZ

ze stali nierdzewnej mogą być stosowane do ogrzewania, chłodzenia, ogrzewania podłogowego, ściennego i sufitowego. W wersji produktu z zaworami termostatycznymi można regulować temperaturę pomieszczeń, a rotametry pozwalają na regulację poszczególnych obwodów. Przepływ można również regulować za pomocą zaworów odcinających. Rozdzielacze są jednostronnie zamknięte za pomocą kołpaka. Przyłącze rozdzielacza za pomocą gwintu wewnętrznego G1 " - możliwe połączenie z gwintowanymi rurami lub ze złączkami systemu HERZ PIPEFIX. Zalecamy stosowanie zaworów odcinających lub zaworów kulowych HERZ.

OPIS I ZALETY:

✔️ Zaprojektowany i wyprodukowany przez HERZ

✔️ Może być stosowany przy wysokich ciśnieniach, wysokich i niskich temperaturach oraz przy dużym przepływie

✔️ Niezawodna konstrukcja i długa żywotność

✔️ Łatwa instalacja i prostota użycia

✔️ Od 3 do 12 obwodów grzewczych (dostępne na innych aukcjach)

✔️ Kompatybilność z innymi produktami HERZ

✔️ Ze zintegrowanym zaworem spustowym i odpowietrznikiem

✔️ Przepływomierz o wydajności 3 l/min

DANE TECHNICZNE:

➢ Maks. ciśnienie robocze z rotametrami 6 bar

➢ Ciśnienie próbne z rotametrami 10 bar przy t = 20 °C

➢ Min. temperatura robocza 2 °C

➢ Maks. temperatura robocza z rotametrami 70 °C

MATERIAŁY I KONSTRUKCJA

Belki rozdzielaczowe: stal nierdzewna X5, CrNi 1810

Zawory odcinające: mosiądz, EN 12164

Zawory termostatyczne: mosiądz, EN 12164

Uszczelnienia: EPDM

Kołpaki: tworzywo sztuczne PP

Sprężyny: stal nierdzewna X7, CrNiAI 17 7

Gwint wewnętrzny boczny: GW 1”

Gwint zewnętrzny dolny: GZ 3/4”, uszczelnienie stożkowe

WYMIARY:

• Rozstaw w osi od belki do belki: 200mm
• Długość rozdzielacza 343mm
• Rozstaw w osi od przyłącza 3/4 do przyłącza 3/4: 50mm

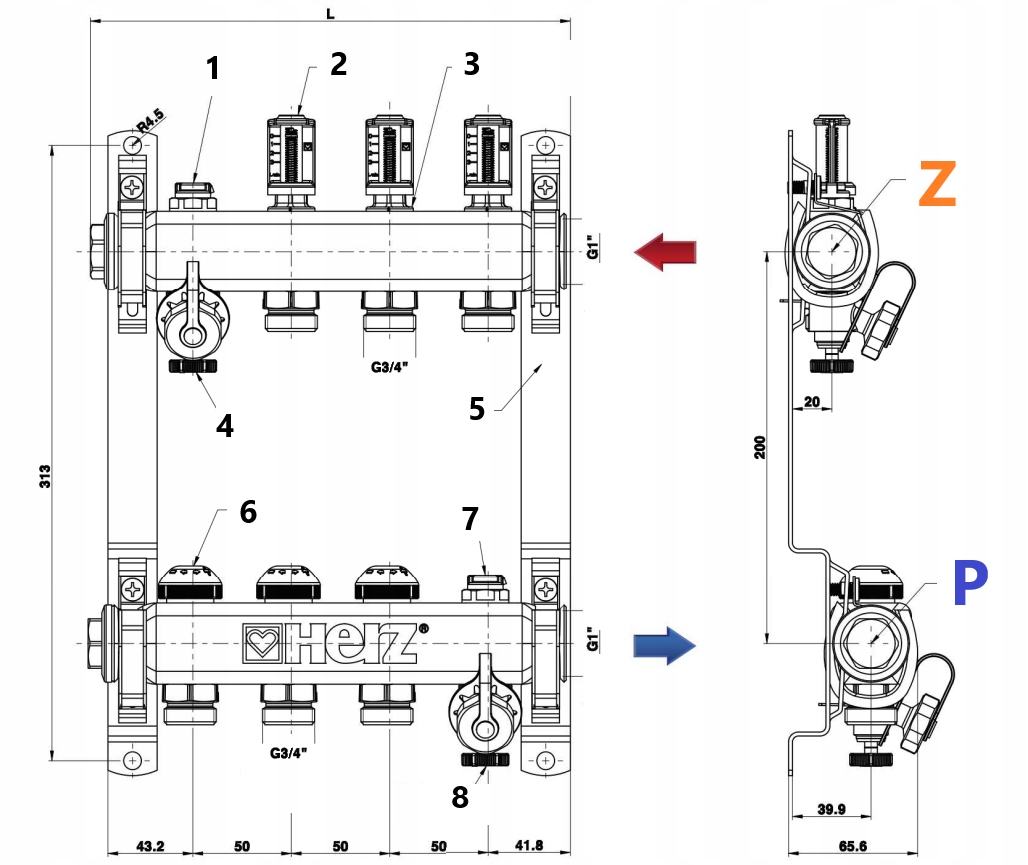

OPIS SCHEMATU:

1 - Odpowietrznik

2 - Nastawa i skala

3 - Rotametr 3l/min

4 - Zawór spustowy czerwony

5 - Uchwyty

6 - Zawór termostatyczny 28x1,5

7 - Odpowietrznik

8 - Zawór spustowy niebieski

Z - Zasilanie

P - Powrót
