I-005 IBO FILTR MAGNETYCZNY 5/4 DO POMP CIEPŁA

.

JAKOŚĆ MA ZNACZENIE

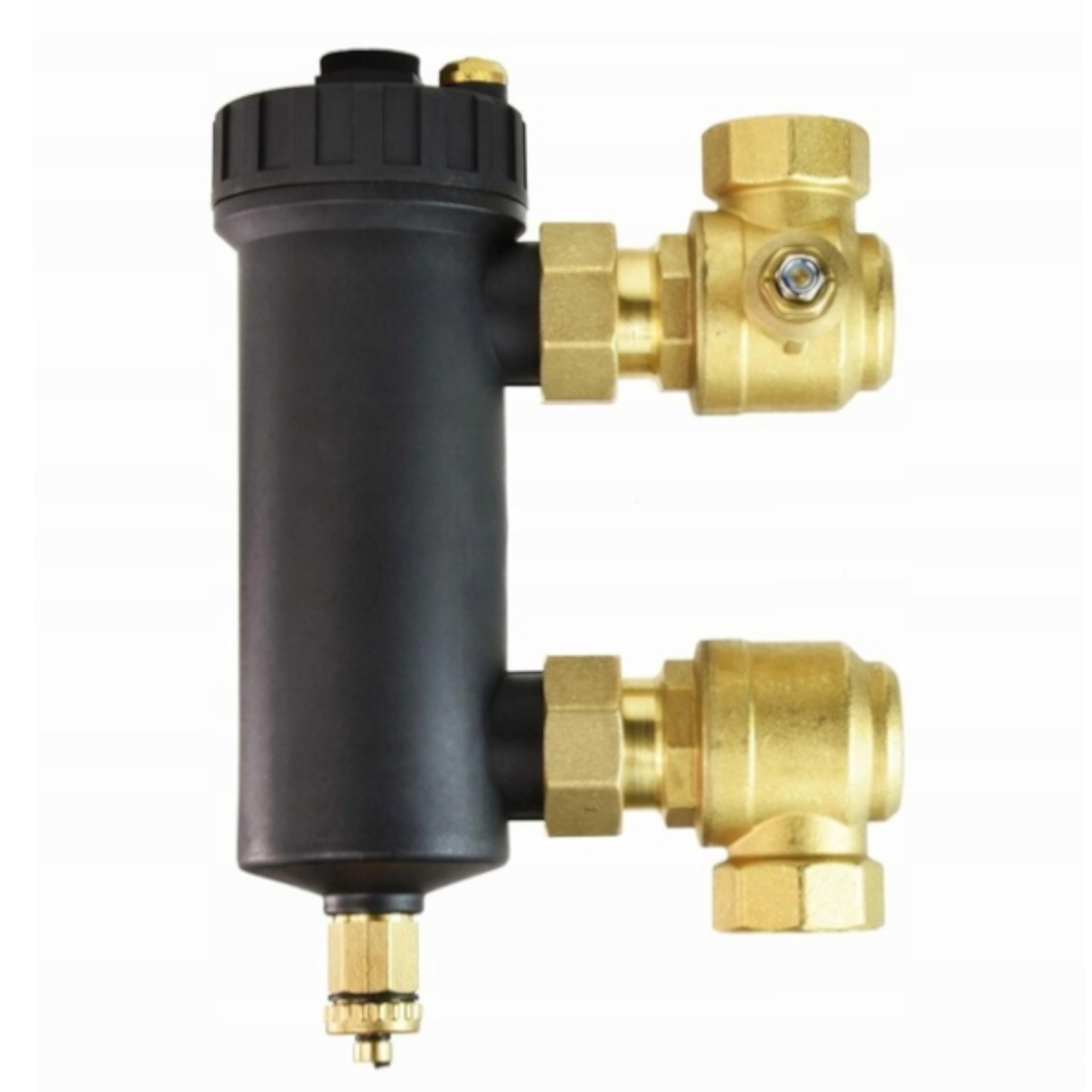

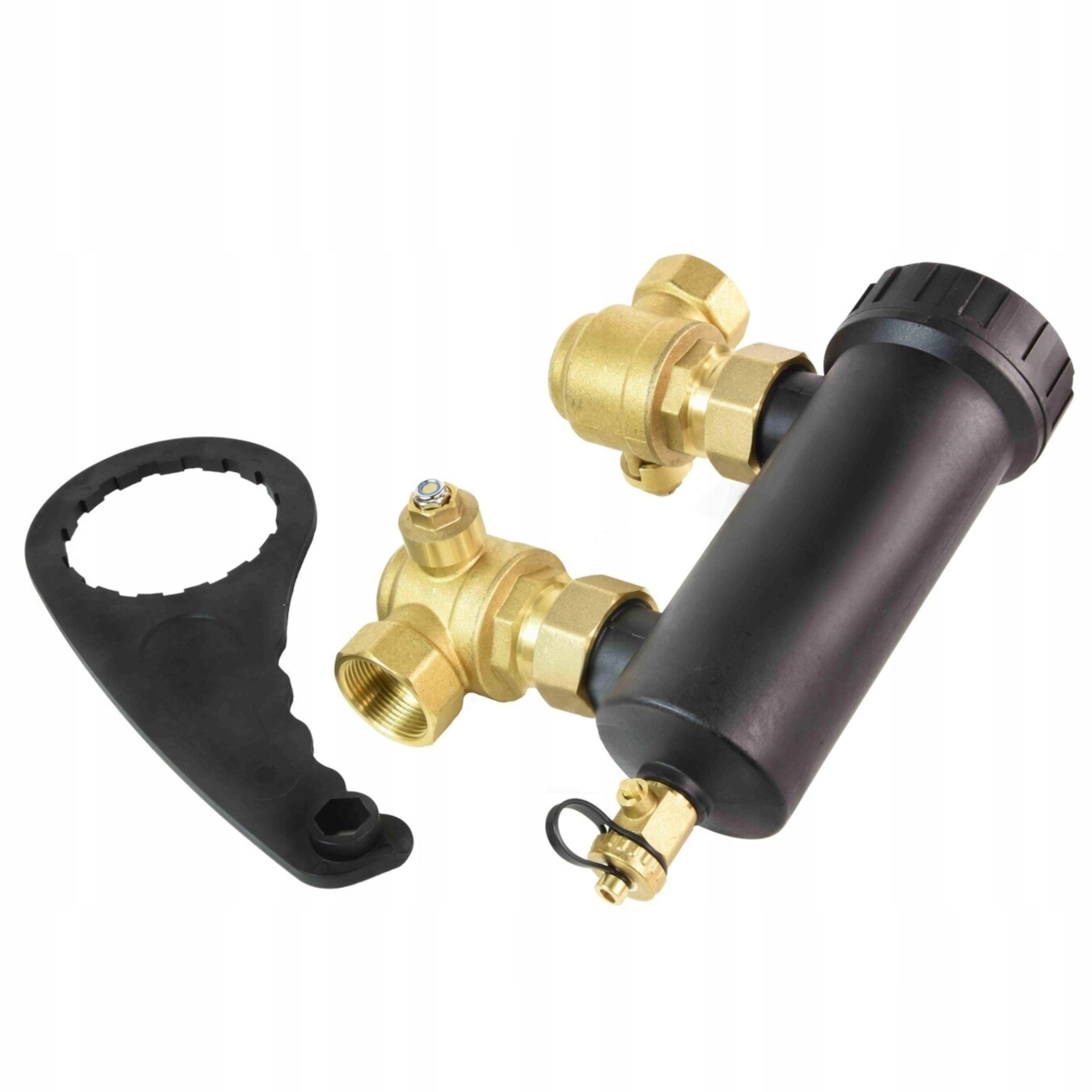

FILTR MAGNETYCZNY I-005 IBO

posiada podwójną funkcję zatrzymywania zanieczyszczeń, zarówno tych ferromagnetycznych, jak i niemagnetycznych dzięki zastosowaniu podwójnej filtracji. Ciecz płynąca w układzie musi przepłynąć przez filtr, aby zamknąć obieg.

Dzięki swoim parametrom ( przepływ do 260 l/min) idealnie sprawdzi się do pomp ciepła oraz w układach CO.

Przepływając przez filtr, dzięki specjalnej konstrukcji, osady zatrzymywane są na dwóch podzespołach filtrujących:

• pierwszym elementem pozwalającym na odfiltrowanie zanieczyszczeń ferromagnetycznych (odseparowanie magnetytu) jest zamontowany wewnątrz korpusu - magnes o sile 9000 Gauss.
• drugim elementem pozwalającym na odseparowanie zanieczyszczeń stałych niemagnetycznych jest siatka / tuleja filtracyjna wewnątrz korpusu otaczająca magnes.

KOMORA FILTRACYJNA

posiada większą średnicę niż króćce, co pozwala na miejscowe spowolnienie prędkości przepływu cieczy wewnątrz filtra, a tym samym spowolnienie zanieczyszczeń znajdujących się w cieczy.

Dzięki takiej konstrukcji magnes ma możliwość przyciągania do siebie większości zanieczyszczeń ferromagnetycznych, z kolei większe cząsteczki zarówno ferromagnetyczne, jak i niemagnetyczne zostają zatrzymane przez siatkę / tuleję filtracyjną. Następnie zgromadzone zanieczyszczenia mogą zostać usunięte poprzez zawór spustowy.

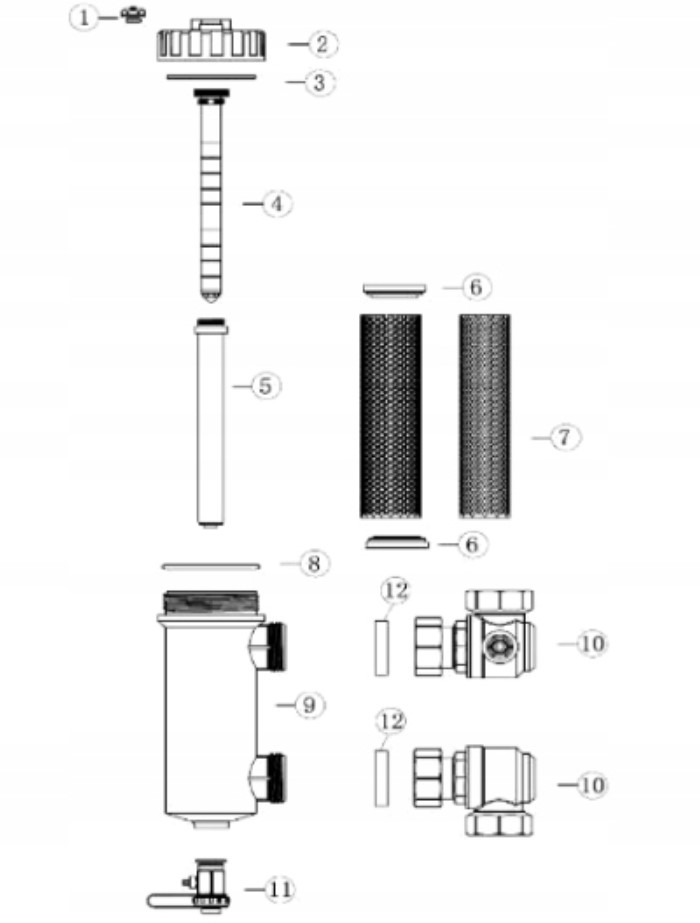

1 - odpowietrznik

2 - pokrywa korpusu

3 - o-ring

4 - wkład magnetyczny

5 - tuleja zaworu spustowego

6 - klips

7 - siatka filtracyjna

8 - o-ring

9 - obudowa filtra

10 - zawory kulowe

11 - zawór spustowy

12 - podkładka

DANE TECHNICZNE:

➢ maksymalne ciśnienie pracy: 12 Bar / 1,2 Mpa

➢ maksymalna temperatura cieczy: 120°C

➢ filtracja: ≥ 500 μm

➢ maksymalny przepływ: 260 l/min

➢ siła magnesu: 14000 Gauss

➢ przyłącza: 5/4" GZ x 5/4" GZ

➢ materiał: PA66 + włókno szklane / miedź
