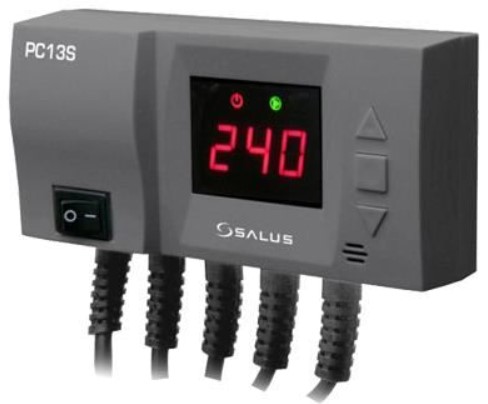

Salus PC13S sterownik pompy solarnej i c.w.u.

Sterownik jest przeznaczony do sterowania pompą kolektora słonecznego oraz pompą cyrkulacyjną.

Pompa kolektora działa na zasadzie różnicy temperatur.

Pompa załącza się gdy temperatura kotła przekroczy temperaturę zasobnika o ustawioną histerezę.

Pompa c.w.u. pracuje do chwili, gdy temperatura kolektora przekroczy temperaturę zasobnika o ustawioną przez użytkownika histerezę.

Wyłączenie pompy kolektora jest uzależnione od ustawionej histerezy załączenia pompy.

Histereza wyłączenia jest zawsze o 10 °C niższa od histerezy załączenia.

Kiedy ustawimy histerezę załączenia na 20 °C histereza wyłączenia zostanie automatycznie ustawiona na 10 °C.

W przypadku ustawienia histerezy na 10 °C, pompa pracuje do chwili, gdy temperatury kolektora i zasobnika wyrównają się lub gdy ustawiona temperatura zasobnika zostanie osiągnięta.

Pompa cyrkulacyjna załącza się gdy temperatura zasobnika przekroczy ustawioną przez użytkownika temperaturę załączenia pompy cyrkulacyjnej i pracuje do momentu, kiedy temperatura zasobnika spadnie poniżej nastawionej temperatury.

Temperaturę pompy kolektora i cyrkulacyjnej oraz histerezę zmienia się przez naciśnięcie przycisku (wejście do opcji menu), na wyświetlaczu powinna pojawiać się migająca litera C, U lub H, w tym momencie można dokonać zmian żądanej temperatury przyciskami .

Po kilku sekundach sterownik sam przejdzie w tryb pracy i będzie wyświetlać aktualną temperaturę pieca. Histereza Jest to różnica pomiędzy temperaturą wejścia w cykl załączenia sterownika a temperaturą powrotu do stanu czuwania.

Funkcje sterownika:

U: maksymalna temperatura zasobnika

O: histereza pompy kolektora

C: załączenie pompy cyrkulacyjnej powyżej zadanej temperatury

-Funkcja antystop

• Zasilanie: 230/50Hz +/-10%
• Pobór mocy : 2 W
• Temperatura otoczenia: -10 do 50 °C
• Obciążenie wyjścia pompy obiegowej: 6 A
• Zakres pomiaru temperatury: 0 do 150 °C
• Zakres nastaw temperatur: c.w.u. 20 do 80 °C
• Wytrzymałość temperatury czujnika: -10 do 150 °C
• Długość przewodu czujnika c.w.u.: 3 mb
• Długość przewodu czujnika kolektora: 2 x 0,6 mb
• Regulowana histereza zasobnika: 10 do 30 °C
