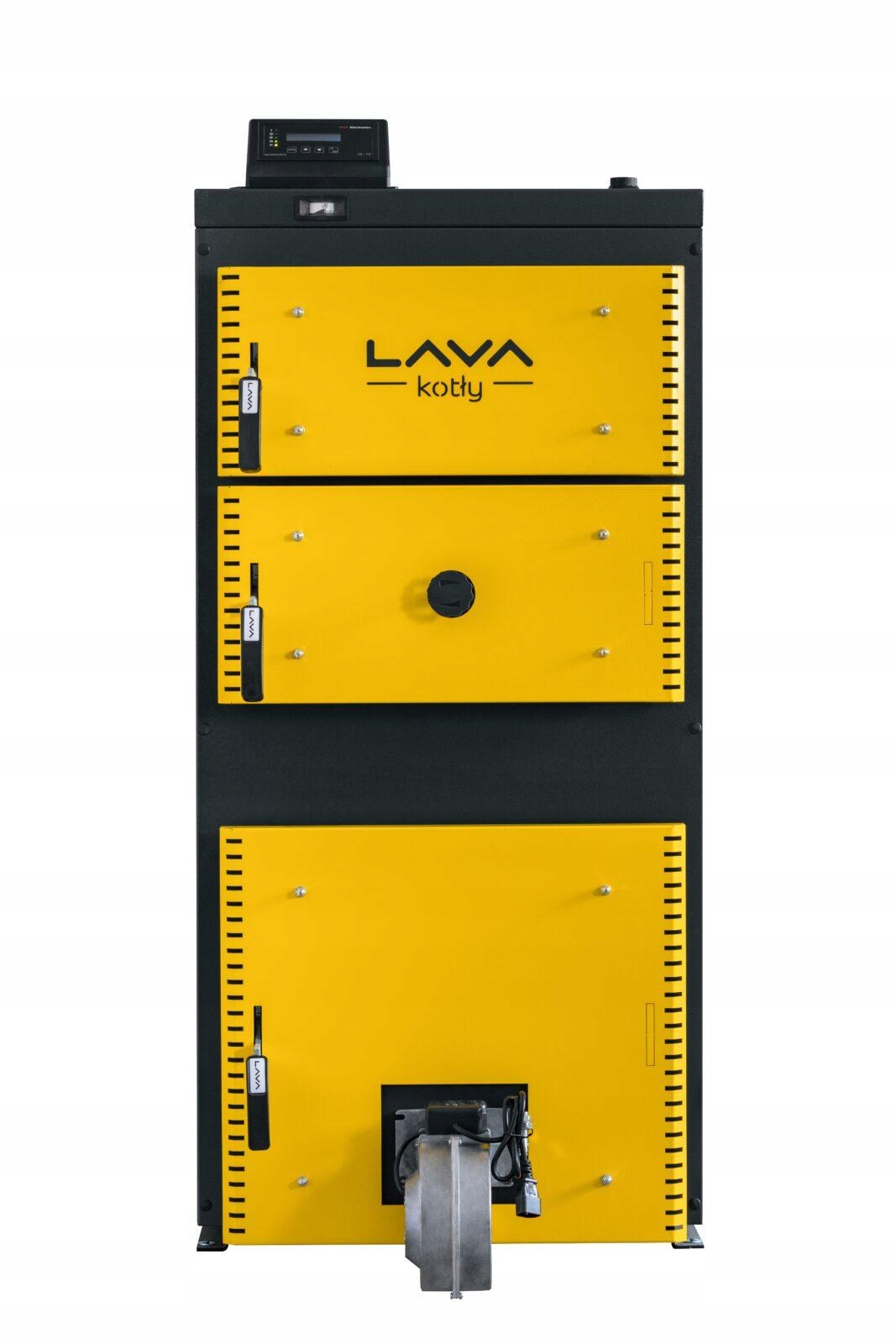

KOCIOŁ ZASYPOWY UniTech 10 Kw LAVA + STEROWNIK + WENTYLATOR

.

JAKOŚĆ MA ZNACZENIE ➡️ PRODUKT POLSKI

KOCIOŁ UniTech

to urządzenie uniwersalne z certyfikatem Ecodesign posiadające 5 klasę i spełniające założenia Ekoprojektu, które nada się do każdego rodzaju budynku czy instalacji C.O., zarówno w układzie otwartym jak i zamkniętym. Sprawdzi się w instalacjach z ogrzewaniem podłogowym, tradycyjnymi grzejnikami czy nagrzewnicami.

NOWA GENERACJA Z RĘCZNYM PODAWANIEM PALIWA

Wprowadzenie nowych rozwiązań konstrukcyjnych (odpowiedni kształt i układ kanałów oraz technika dolnego spalania) powodują redukcję emisji szkodliwych substancji do granicznych wartości spełniających wymagania klasy 5 i Ekoprojektu, co potwierdza wysokie własności ekologiczne kotła na europejskim poziomie. Aby proces spalania mógł się odbywać niezbędne jest dostarczenie odpowiedniej ilości paliwa i tlenu zawartego w powietrzu do komory spalania. Kotły cechują się prostą, spawaną konstrukcją.

➡️ KOCIOŁ POSIADA 5 KLASĘ I SPEŁNIA NORMY EKOPROJEKTU

MONTAŻ W UKŁADACH:

✔️ OTWARTYM:

zgodnie z wymaganiami normy PN-91/B-02413 „Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji ogrzewań wodnych systemu otwartego. Wymagania.”

✔️ ZAMKNIĘTYM:

zgodnie z wymaganiami normy PN-EN 12828 „Instalacje grzewcze w budynkach. Projektowanie wodnych instalacji centralnego ogrzewania.”

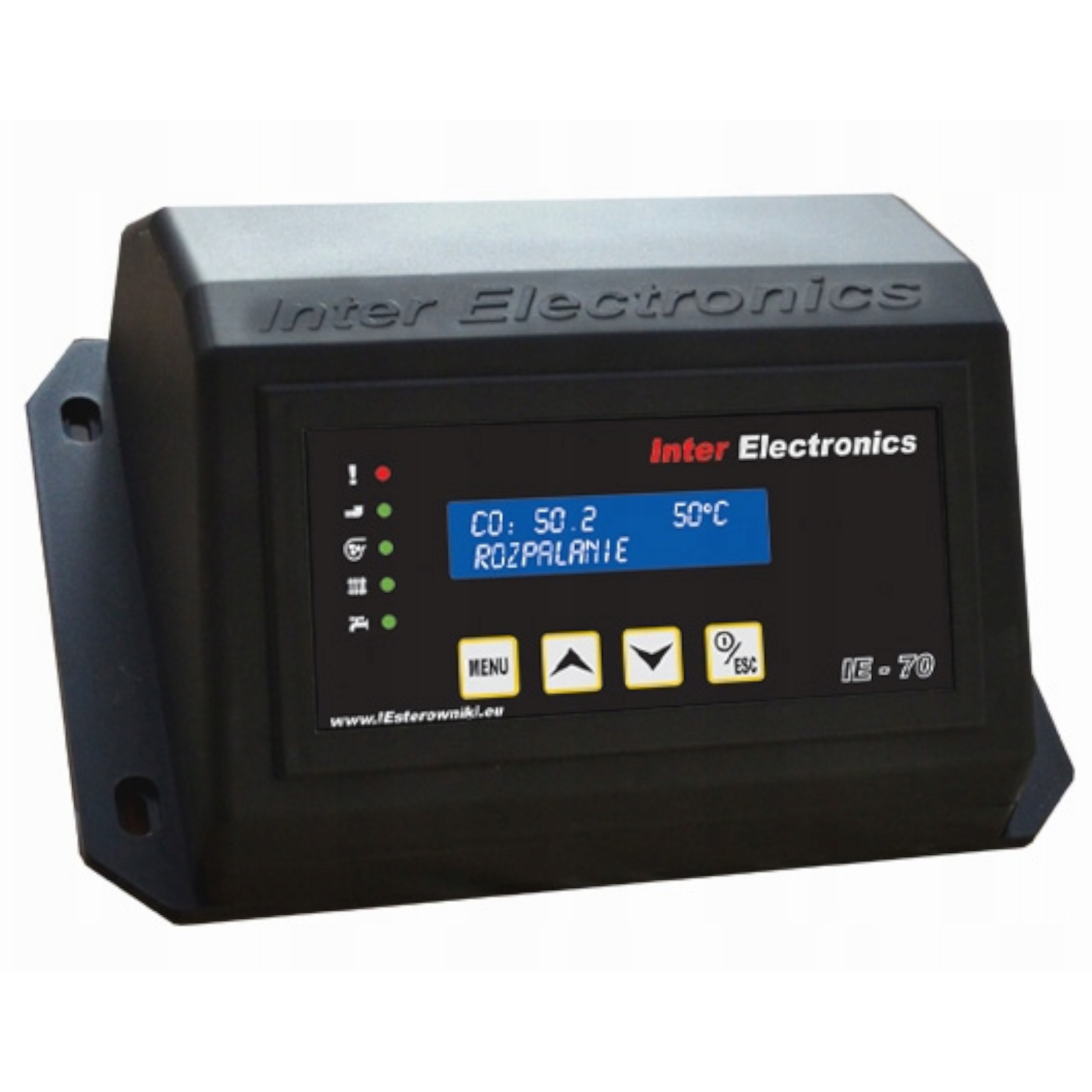

STEROWNIK InterElectronics IE-70v1 OBSŁUGUJE:

✔️ pompę CO

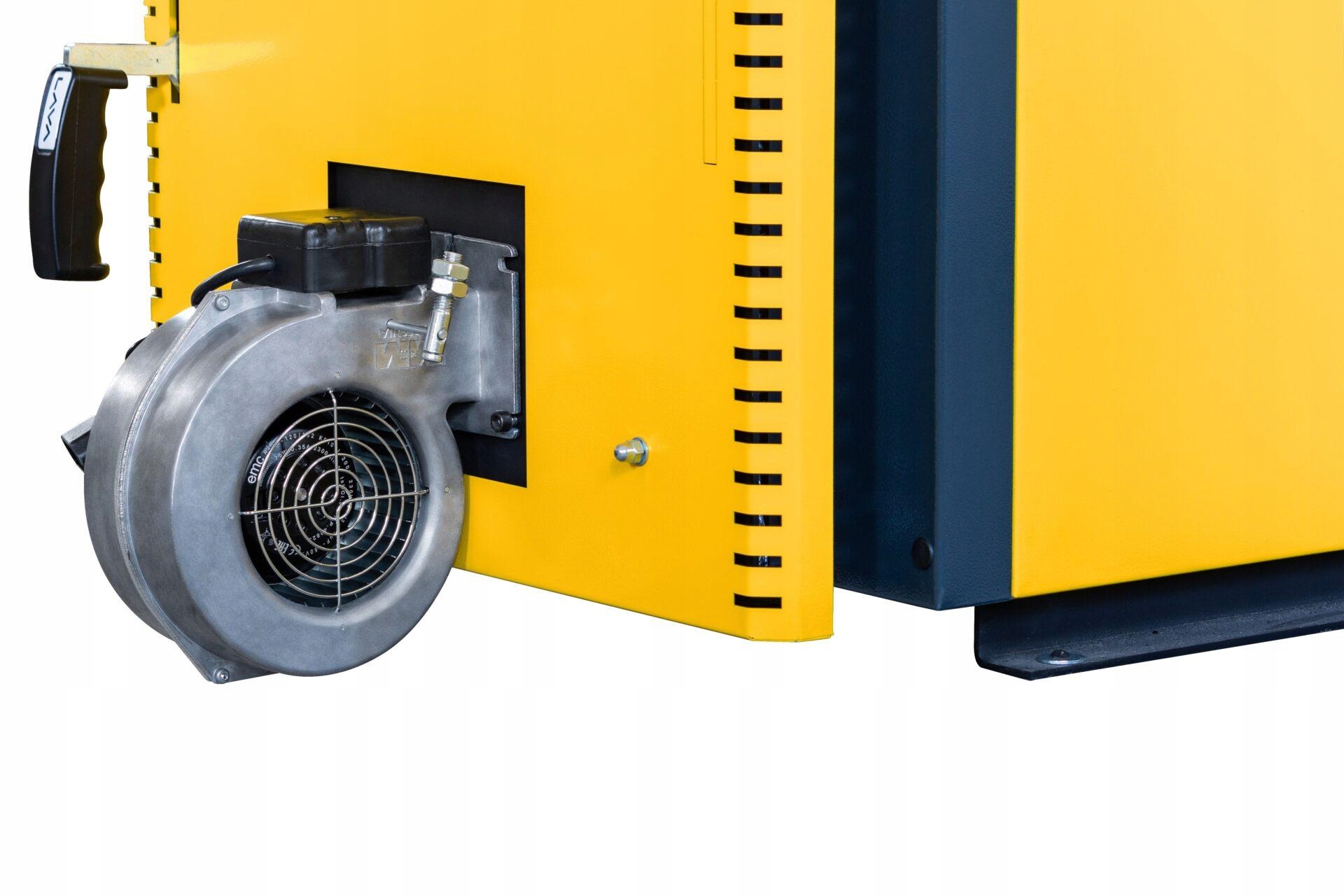

✔️ dmuchawę

✔️ termostat pokojowy

✔️ podajnik ślimakowy lub tłokowy

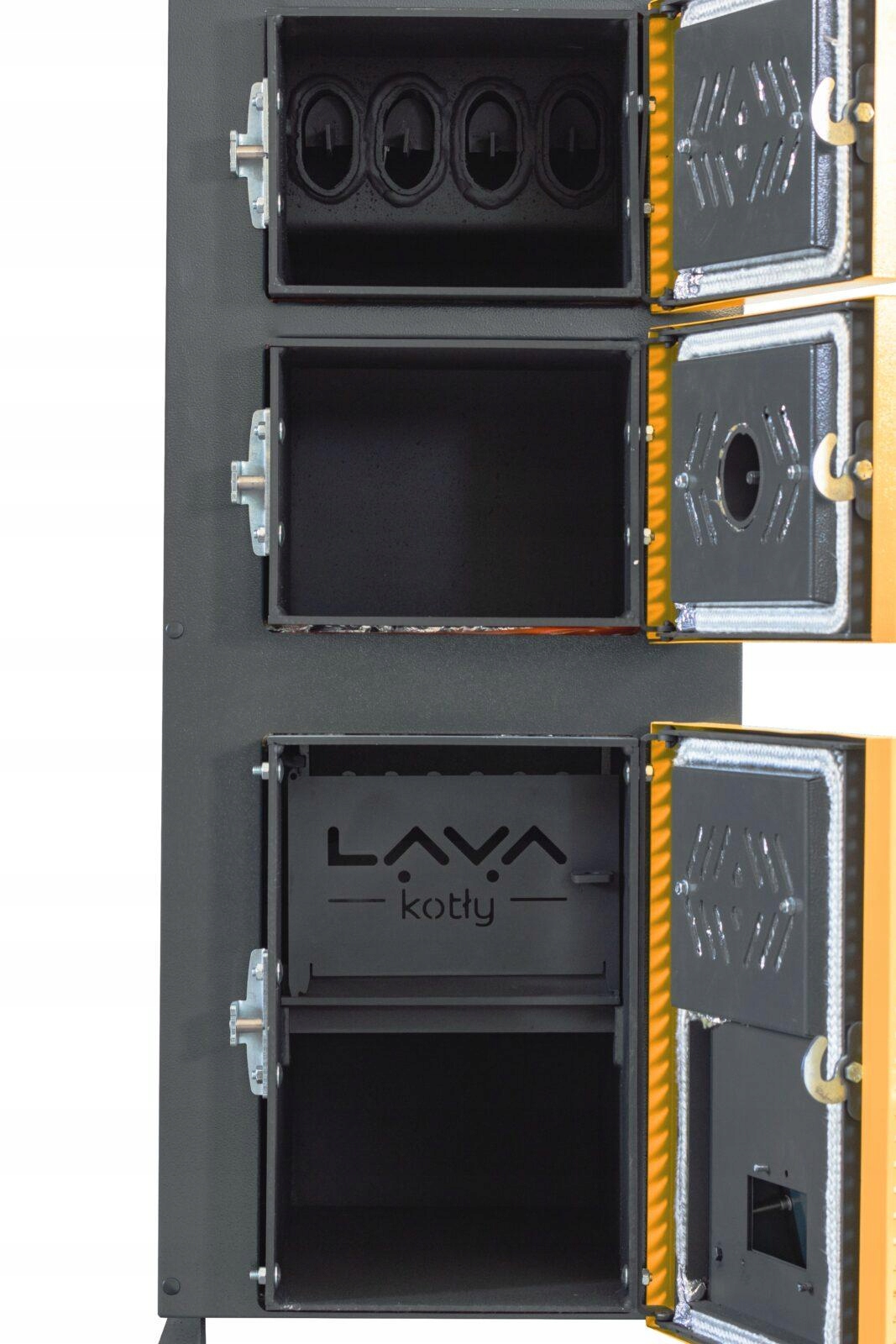

BUDOWA KOTŁA:

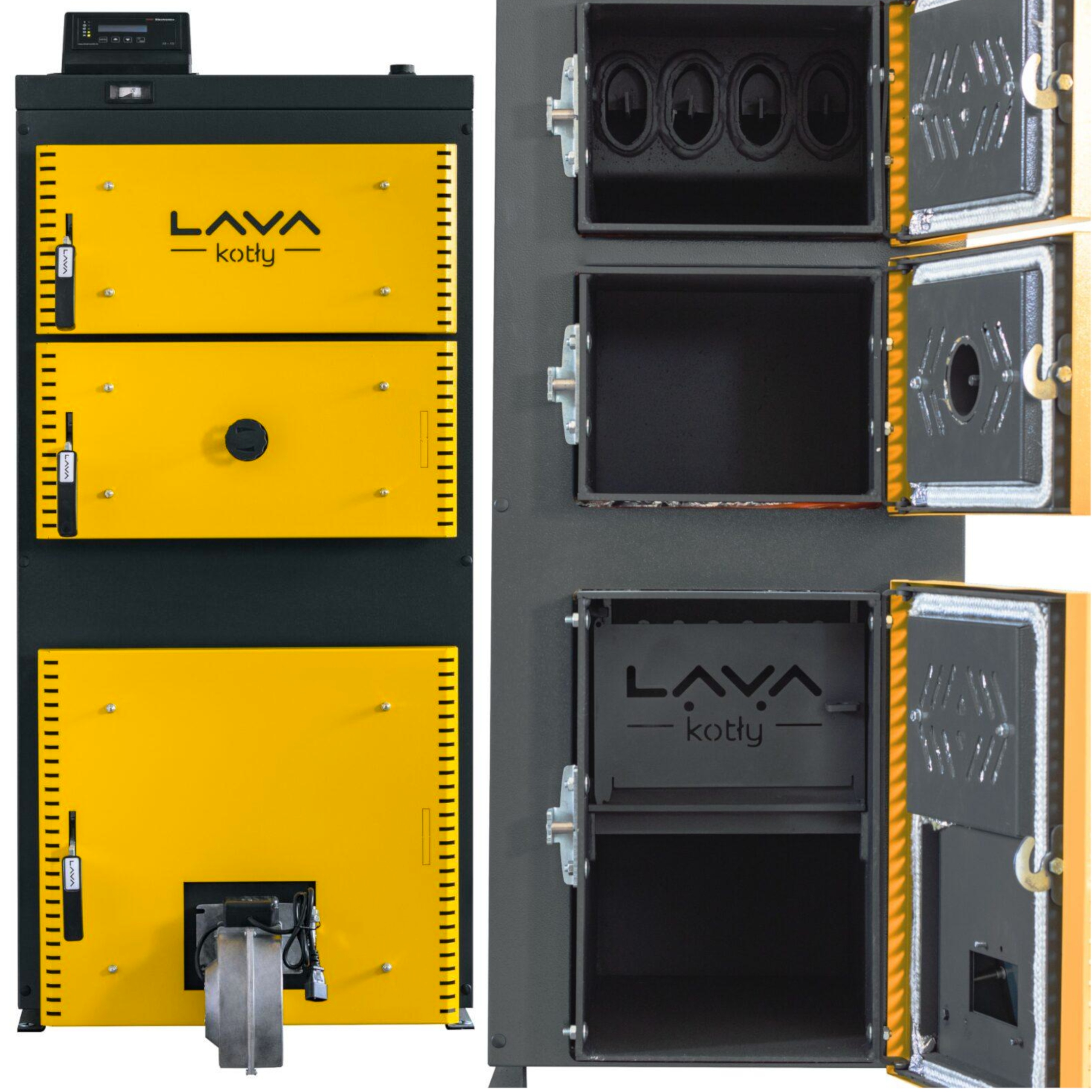

Korpus jest zasadniczym elementem kotła, od konstrukcji którego zależy efektywność i emisyjność spalania. Wykonany jest z blach stalowych o grubości 4 i 6 mm. Składa się z części popielnikowej, paleniskowej i konwekcyjnej.

✔️ CZĘŚĆ POPIELNIKOWA:

znajduje się na dole kotła (pod rusztem) i stanowi komorę, w której gromadzi się popiół, wyposażona jest w szufladę, która ułatwia usuwanie popiołu wyjmując ją przez drzwiczki popielnikowe. W drzwiczkach zamontowana jest klapa powietrzna służąca do regulacji dopływu powietrza podstawowego do komory spalania przy wykorzystaniu miarkownika spalania.

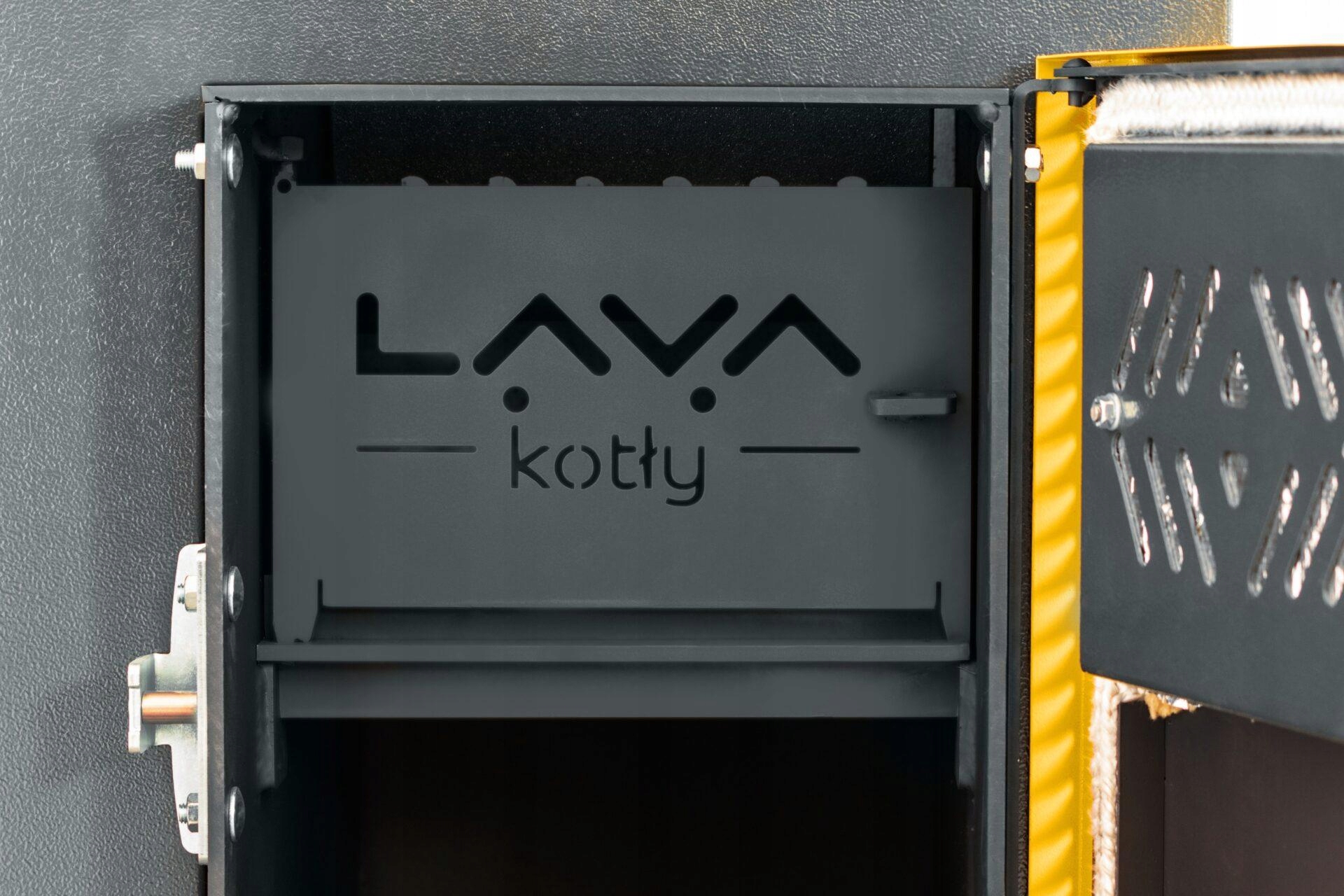

✔️ CZĘŚĆ PALENISKOWA:

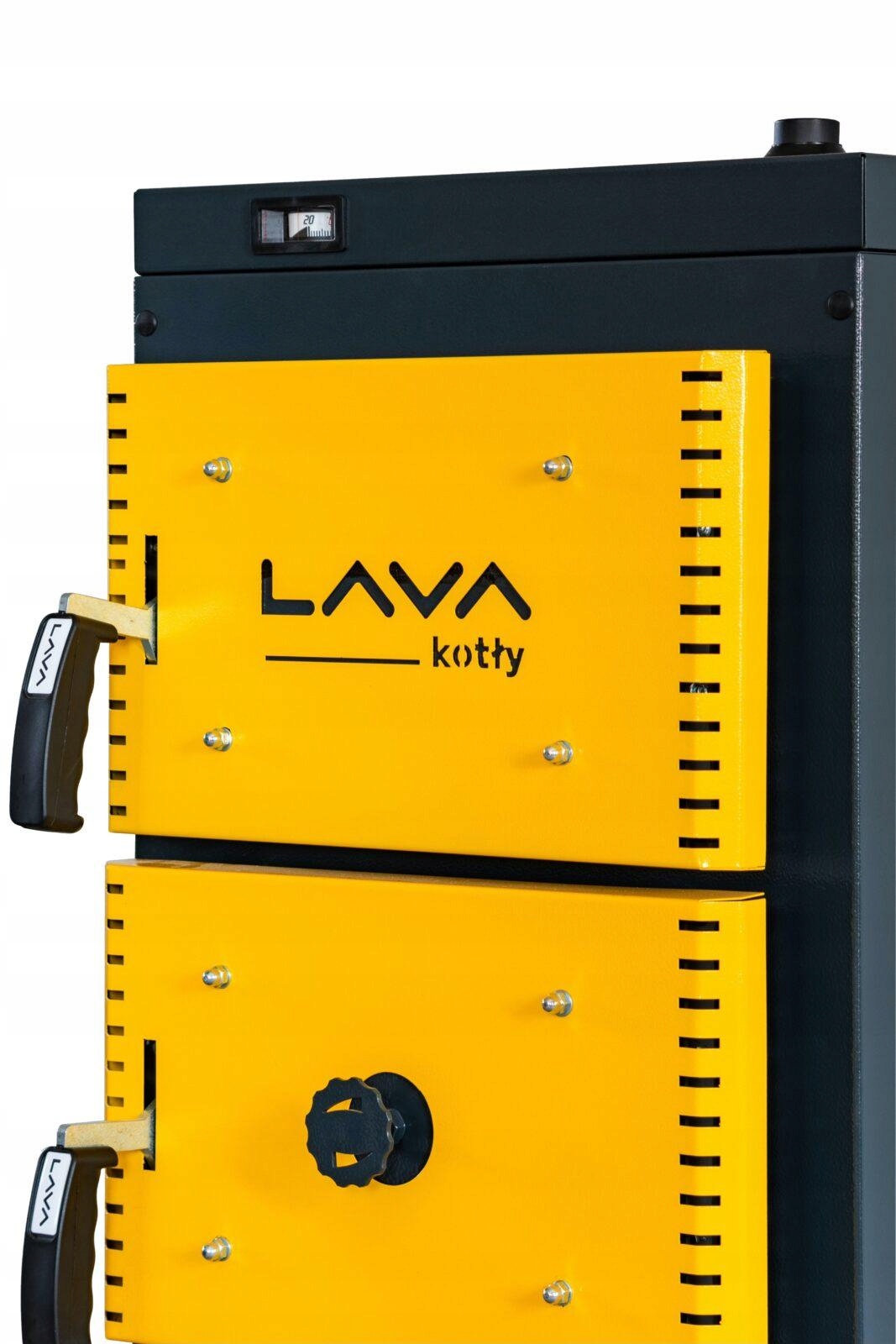

od dołu ograniczona żeliwnym rusztem. Dysza ceramiczna - umieszczona jest w tylnej części komory paleniskowej. Część paleniskowa zamykana jest drzwiczkami zasypowymi (ręczny zasyp paliwa). Paliwo osypuje się do kotła na ruszt, po płycie zsypowej. W drzwiczkach zasypowych umieszczona jest przepustnica powietrza służąca do regulacji powietrza.

✔️ CZĘŚĆ KONWEKCYJNA:

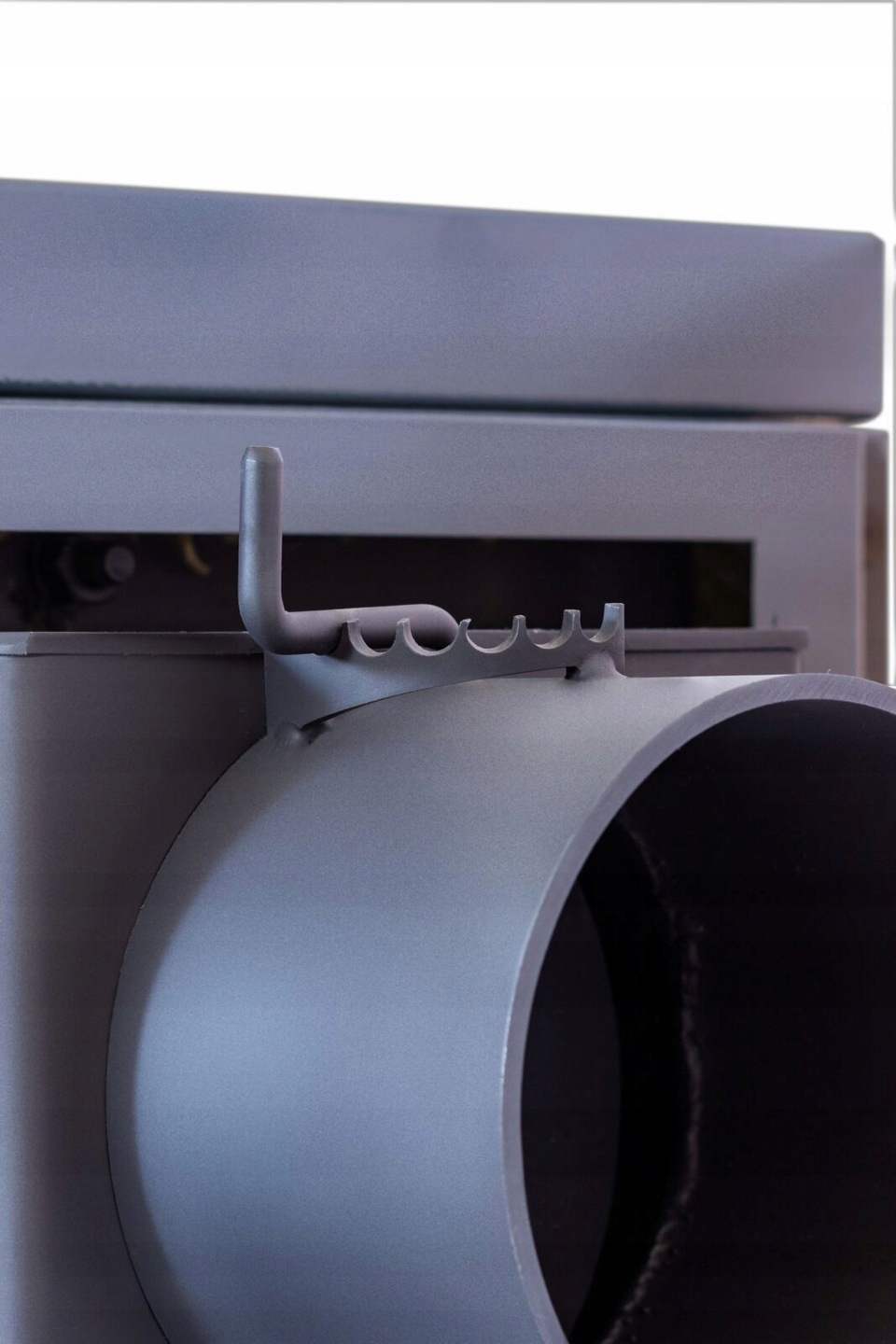

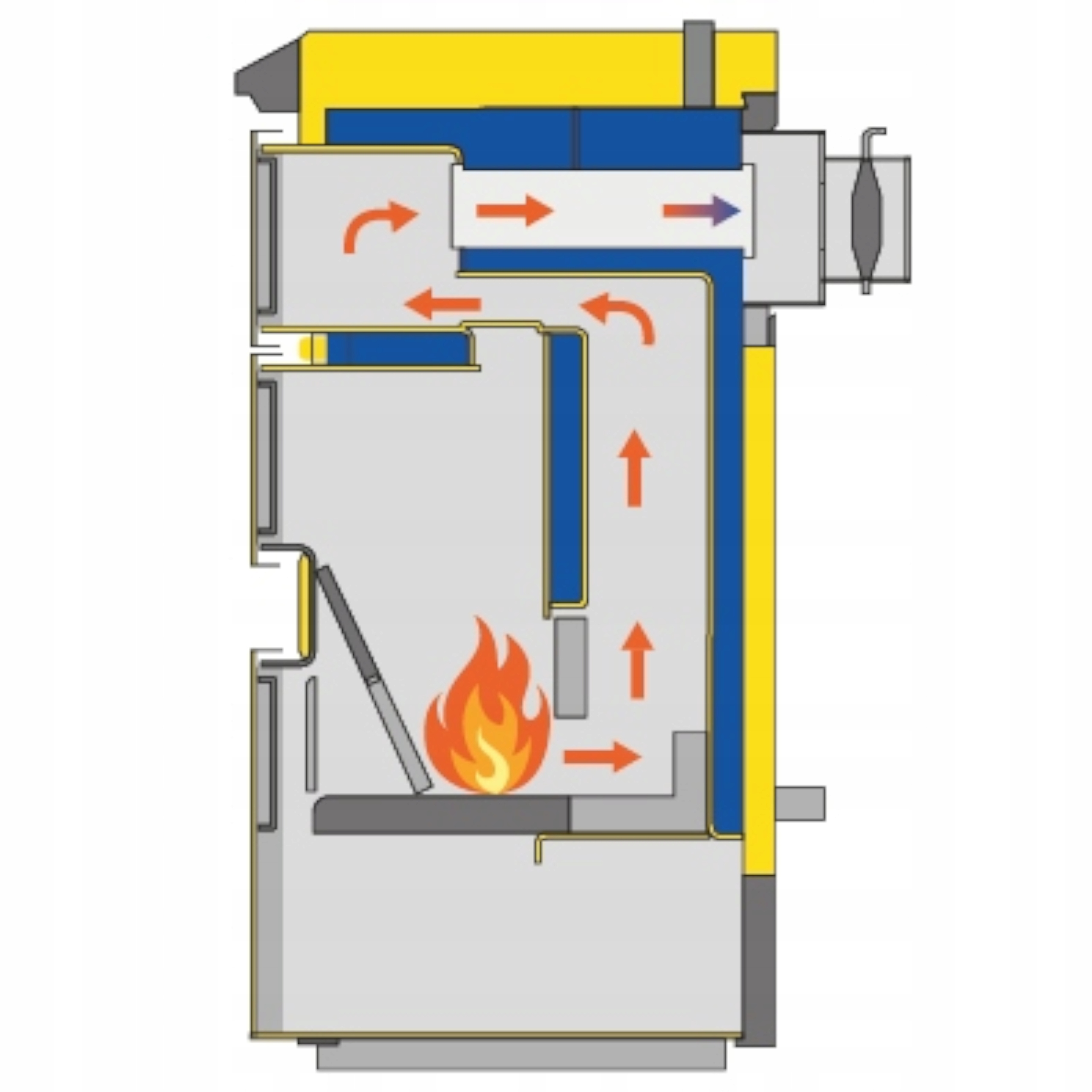

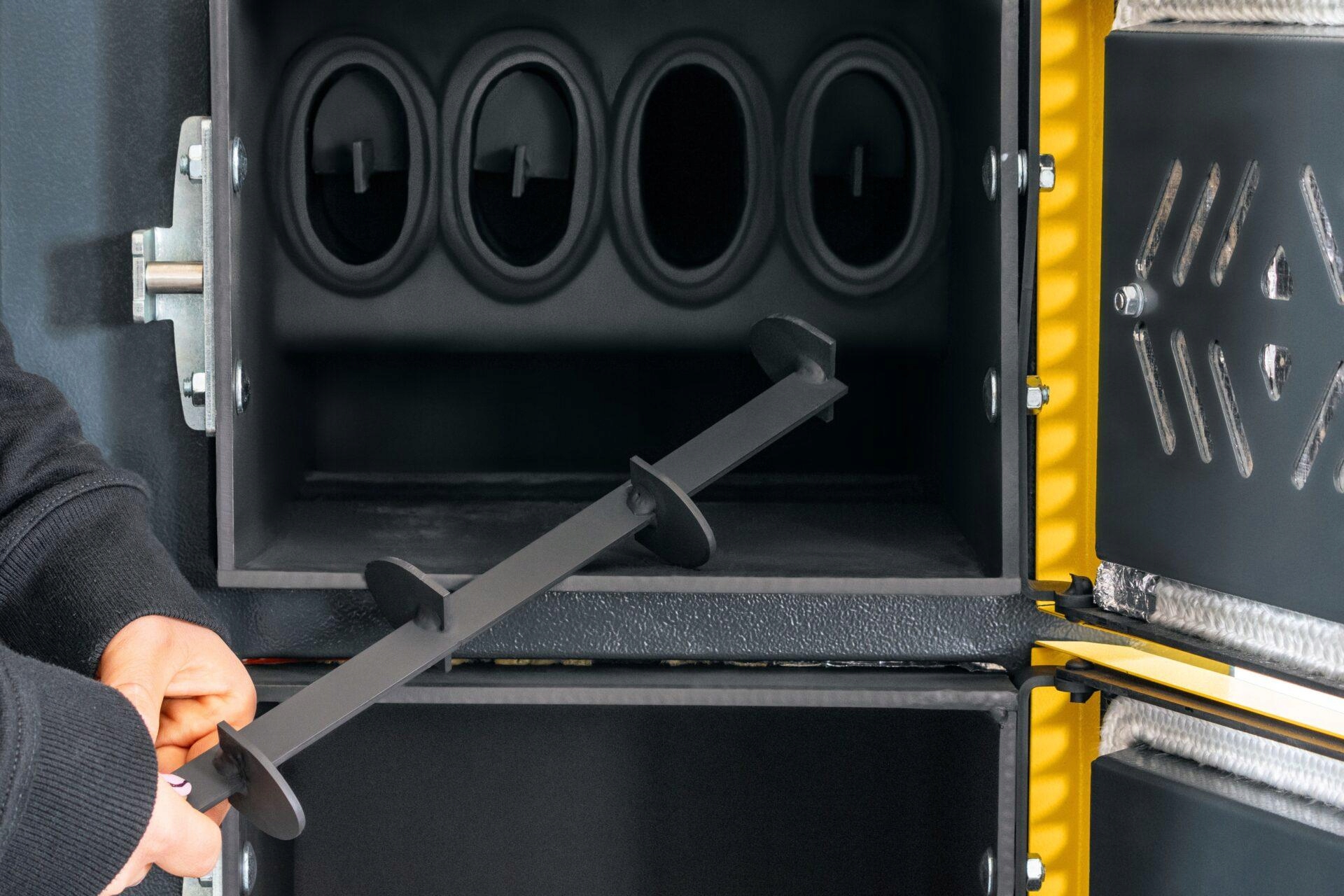

stanowi układ pionowych i poziomych kanałów wodnych położonych na przemian z kanałami spalinowymi. W ostatnim kanale spalinowych umieszczone są zawirowywacze. Kanał ten połączony jest z czopuchem łączenie kotła z instalacją kominową. W górnej części konwekcyjnej znajdują drzwiczki wyczystne.

✔️ IZOLACJA TERMICZNA:

wykonana jest z wełny mineralnej umieszczonej w kasetach z blach stalowych, lub obustronnie malowanych farbą proszkową.

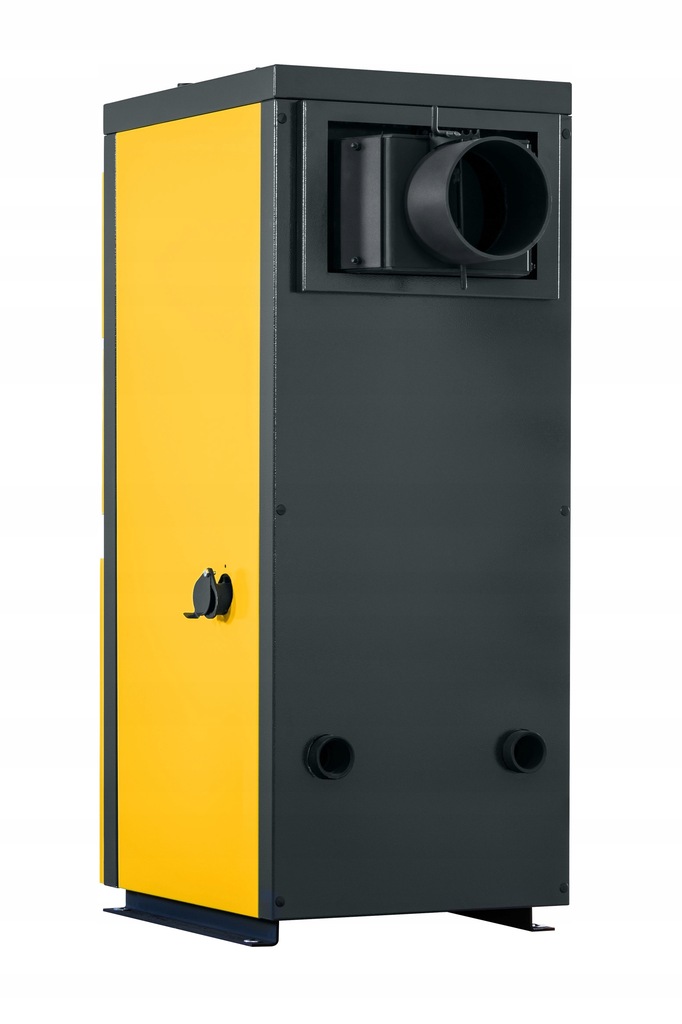

Kocioł posiada gwintowane króćce: zasilania, powrotu i spustowy. W górnej części kotła umieszczono króćce wody zasilającej, a na dole z tyłu lub boku kotła króćce wody powrotnej i spustowy.

DANE TECHNICZNE:

➢ Nominalna moc cieplna - 10 kW

➢ Stałopalność - 4,5 h

➢ Powierzchnia grzewcza kotła - 1,3 m²

➢ Pojemność wodna kotła - 62 l

➢ Orientacyjna wielkość ogrzewanej powierzchni - do 120 m²

➢ Klasa kotła wg. PN–EN–303-5:2021-09 - Ekoprojekt

➢ Sprawność - 89 %

➢ Pojemność komory spalania - 24 dm³

➢ Maks. temperatura zasilania - 95 °C

➢ Min. temperatura zasilania - 55 °C

➢ Średnia temperatura spalin - 150 °C

➢ Maks. temp. wody zasilającej zbiornik buforowy - 95 °C

➢ Maks. dopuszczalne ciśnienie robocze - 0,2 MPa

➢ Ciśnienie próbne - 0,25 MPa

➢ Wymagany ciąg spalin - 0,2 mbar

➢ Min. pojemność zbiornika buforowego - 600 l

➢ Przekrój komina min. - 250 cm²

➢ Min. Wysokość komina - 6m

➢ Średnica czopucha - 150 mm

➢ Masa kotła - 243 kg

➢ Masa kotła w transporcie - 253 kg

➢ Średnica króćca zasilania i powrotu - 1''

➢ Średnica króćca miarkownika ciągu - ¾''

➢ Emisja hałasu - <30 dB

➢ Wysokość - 1190 mm

➢ Szerokość - 455 mm

➢ Głębokość - 595 mm
