STEROWNIK DO KOMINKA ST-392 Z PID LAVA

.

JAKOŚĆ MA ZNACZENIE

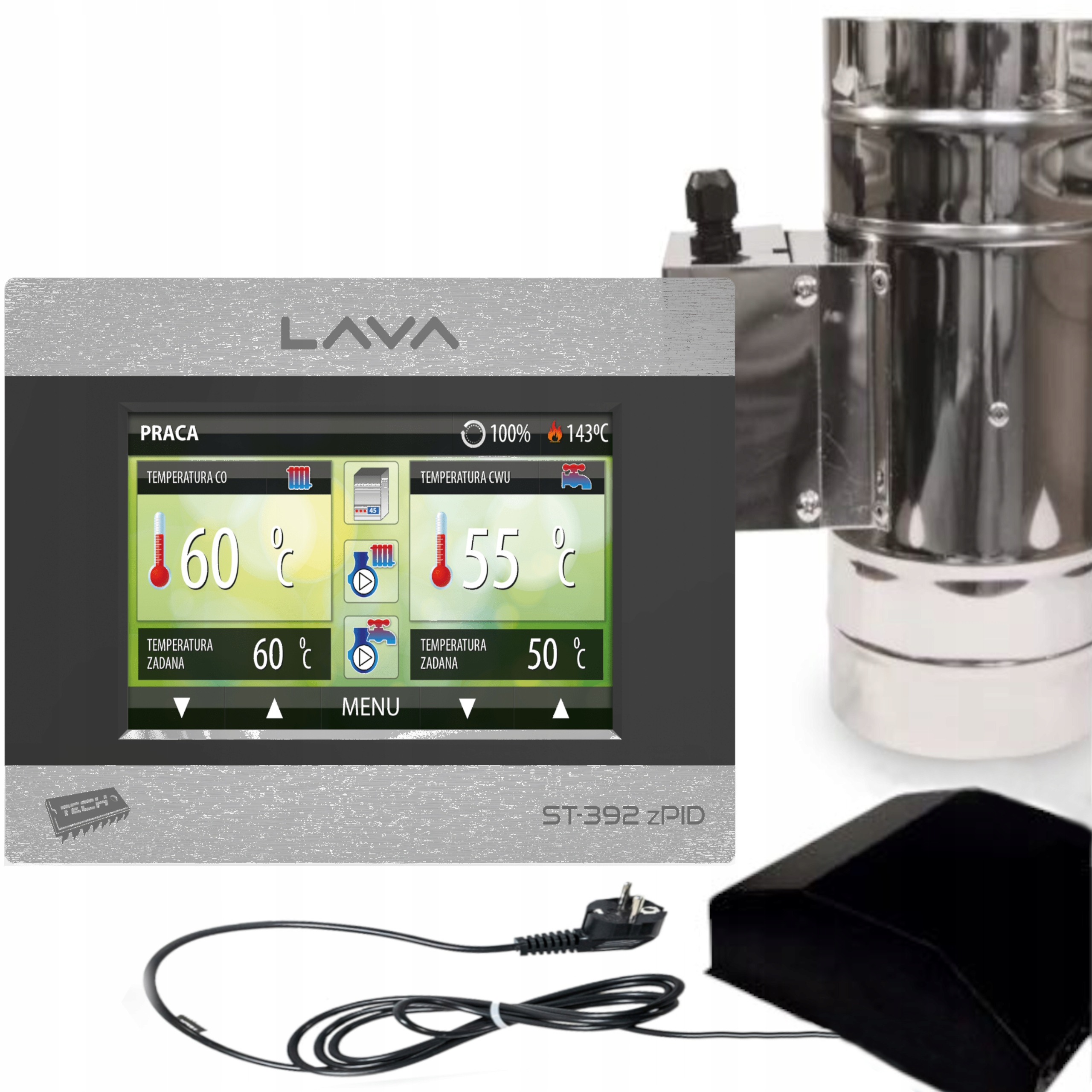

W SKŁAD ZESTAWU WCHODZI:

✔️ STEROWNIK ST-392 Z PID FIRMY LAVA

✔️ PRZEPUSTNICA 100MM

✔️ CZUJNIK TEMPERATURY SPALIN

✔️ CZUJNIK TEMPERATURY PODŁOGI/ CWU

✔️ CZUJNIK TEMPERATURY CO, CZUJNIK BUFORA GÓRA I DÓŁ

✔️ ZASILACZ

✔️ INSTRUKCJA OBSŁUGI

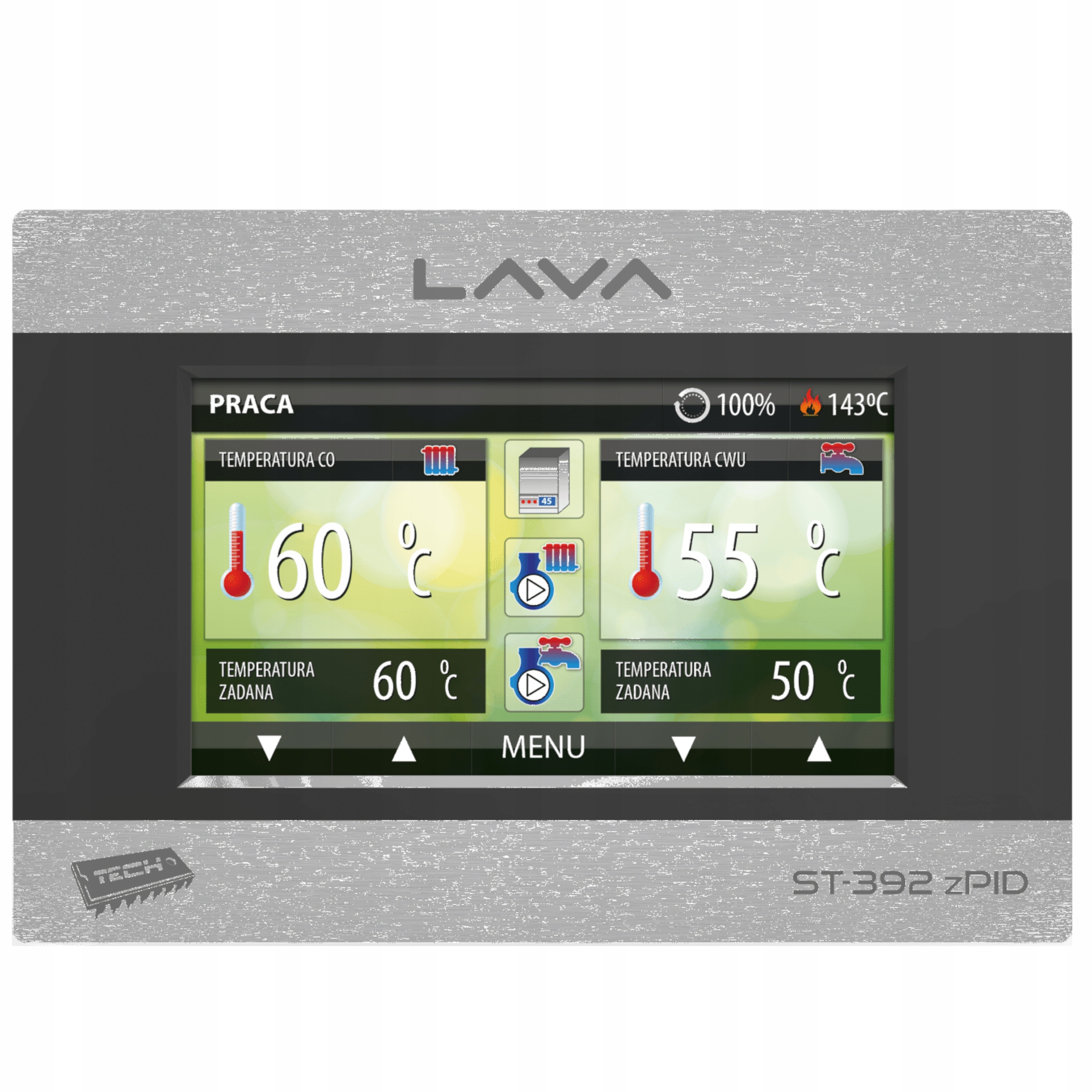

REGULATOR TEMPERATURY

z przepustnicą przeznaczony jest do sterowania procesem spalania w domowym kominku grzewczym. Regulator ten steruje pracą pompy obiegowej, pompy dodatkowej (CWU lub podłogowej), przepustnicy oraz wyjściem beznapięciowym (sterowanie dodatkowym urządzeniem).

ZALETY:

✔️ obsługa pompy obiegowej

✔️ sterowanie pracą pompy dodatkowej CWU lub podłogowej

✔️ sterowanie pracą pompy bufora lub laddomatem

✔️ obsługa przepustnicy

✔️ stycznik wyłączający lub włączający pracę pieca gazowego zależnie od wymaganej temperatury wody w obiegu z uwzględnieniem histerezy

✔️ oprogramowanie zPID, obsługa bufora (dwa czujniki)

✔️ możliwość podłączenia modułu ST-505 Internet lub WiFi RS. Obsługa przez nową aplikację mobilną eModul

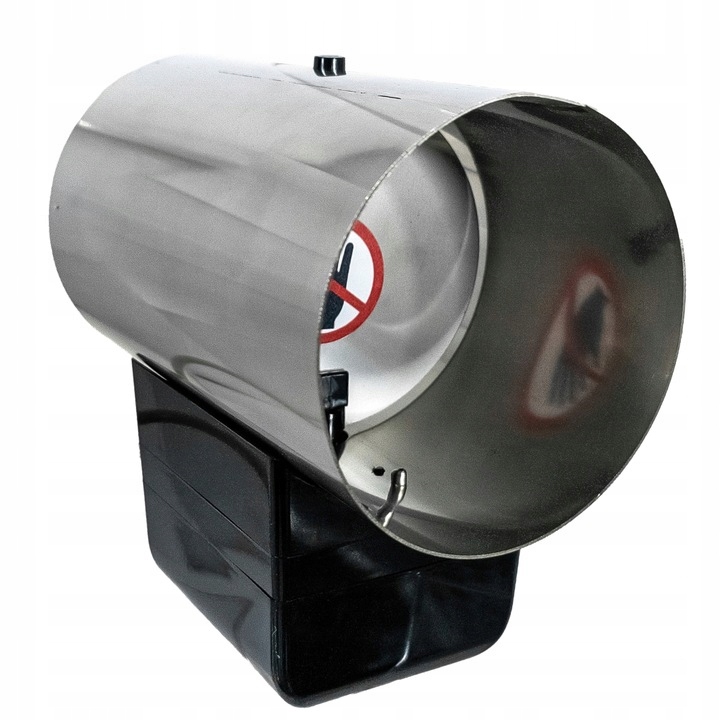

PRZEPUSTNICA 100MM

Urządzenie to wykorzystujemy do regulacji przepływu powietrza potrzebnego do spalania paliwa w kominkach z płaszczem wodnym.

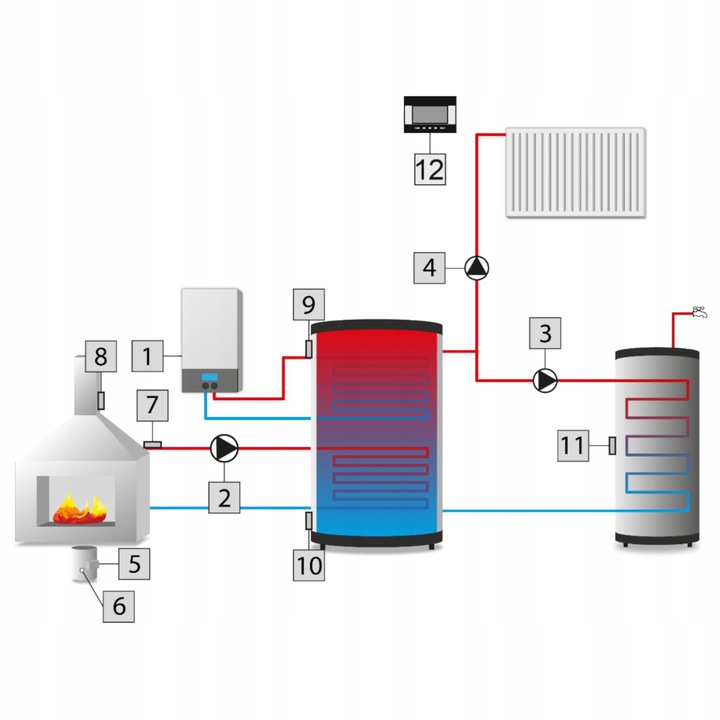

SCHEMAT PODŁĄCZENIA

1 - Styk beznapięciowy

2 - Pompa bufora

3 - Pompa dodatkowa

4 - Pompa CO

5 - Przepustnica

6 - Czujnik przepustnicy

7 - Czujnik CO

8 - Czujnik spalin

9 - Czujnik bufora górny

10 - Czujnik bufora dolny

11 - Czujnik dodatkowy

12 - Regulator pokojowy

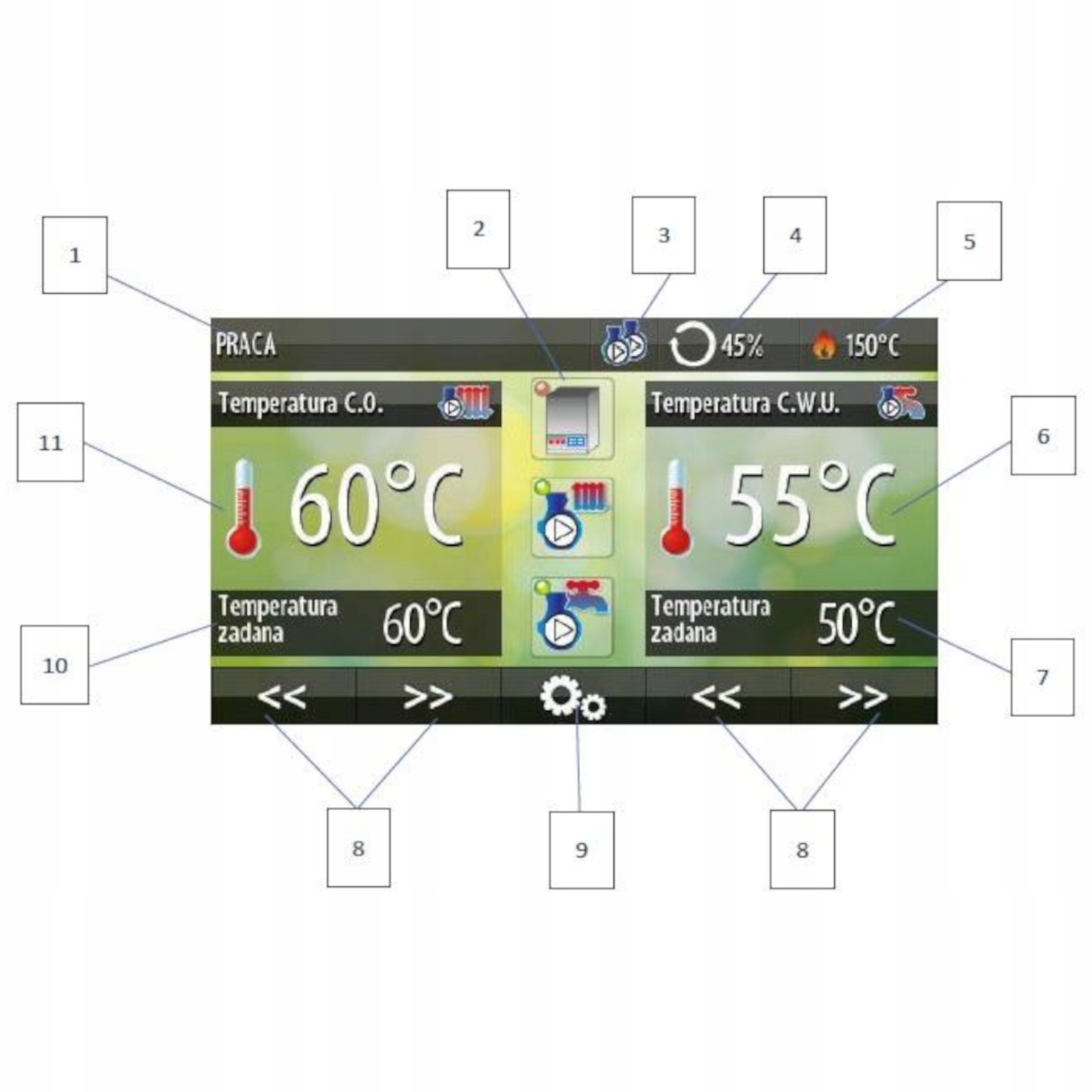

WYŚWIETLACZ

1 - faza pracy sterownika

2 - stan styku dodatkowego, pompy CO oraz pompy dotykowej

3 - ikona aktywnego trybu pracy pomp

4 - procentowy stopień otwarcia przepustnicy

5 - aktualna temperatura spalin

6 - aktualna temperatura CWU

7 - zadana temperatura CWU

8 - przyciski zmiany widoku paneli parametrów

9 - wejście do menu sterownika

10 - zadana temperatura CO

11 - temperatura CO

PARAMETRY TECHNICZNE:

✔️ Zasilanie: 230V ± 10% / 50Hz

✔️ Maksymalny pobór mocy: 4W

✔️ Temperatura otoczenia: 5°C ÷ 50°C

✔️ Maksymalne obciążenie wyjścia pompy: 0,5A

✔️ Nominalne obciążenie styku beznapięciowego:

230V AC / 0,5A (AC1) *

24V DC / 0,5A (DC1) **

✔️ Wytrzymałość temp. czujnika KTY: -30°C ÷ 99°C

✔️ Wytrzymałość temp. czujnika spalin: -30°C ÷ 480°C

✔️ Histereza: 2°C

✔️ Bezpiecznik: 2x3,15A
