MODUŁ STERUJĄCY PRACĄ DWÓCH ZAWORÓW EHI-2

.

JAKOŚĆ MA ZNACZENIE ➡️ PRODUKT POLSKI

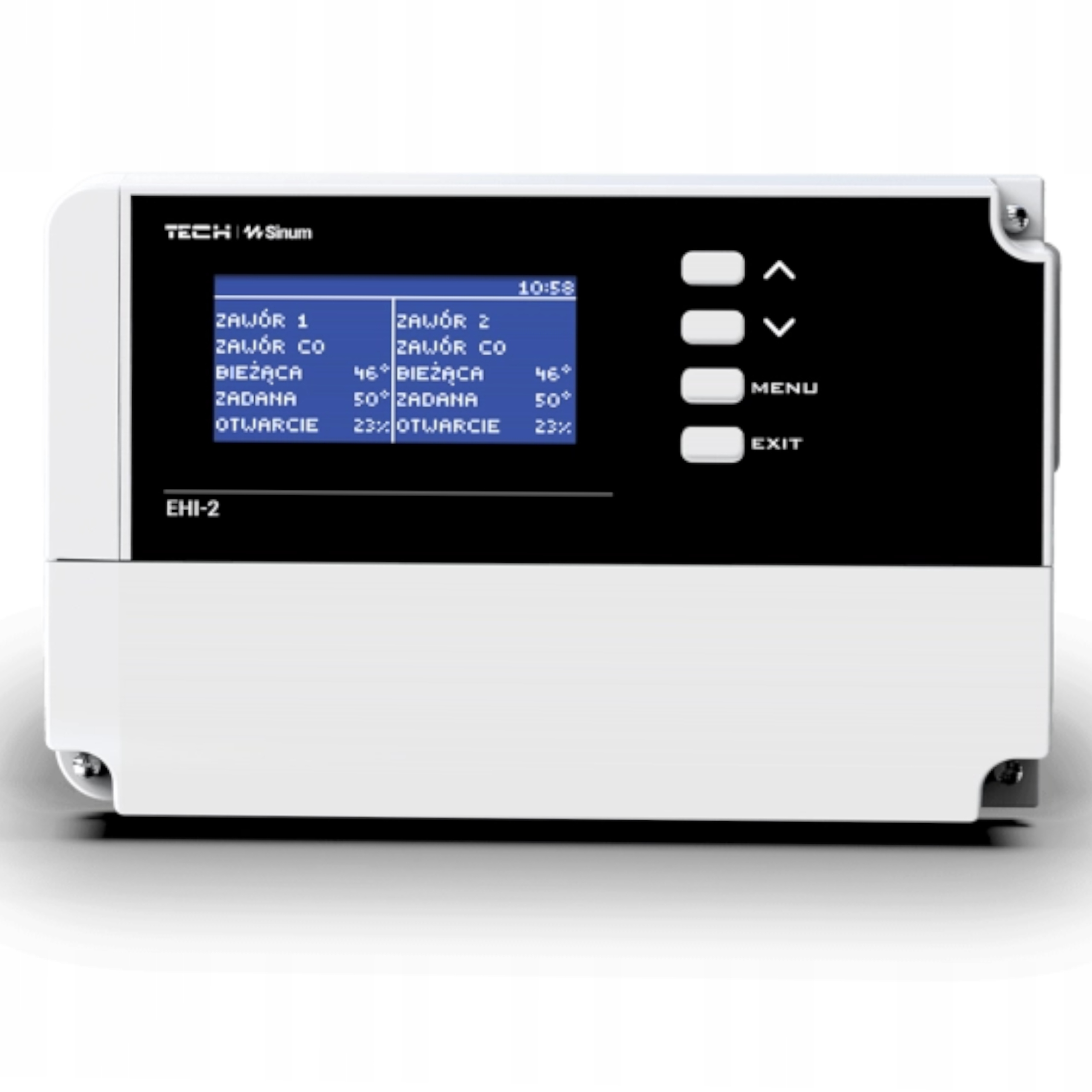

EHI-2

łączy się z jednostką centralną EH-01 za pomocą przewodowej technologii komunikacyjnej RS

Po zainstalowaniu EHI-2 uzyskujemy zdolność do manipulacji dwoma zaworami, trzema pompami oraz jednym stykiem bezpotencjałowym

Istnieje możliwość prezentacji i zarządzania parametrami urządzenia bezpośrednio z poziomu centrali

Użytkownik ma opcję konfiguracji harmonogramów działania zaworów i dostosowania ich funkcjonowania

do zewnętrznych warunków temperaturowych

Do kontrolera można dołączyć regulator dwustanowy lub taki, który wspiera komunikację RS. EHI-2 jest zdolne do autonomicznej pracy

FUNKCJE:

✔️ sterowanie pogodowe zaworu

✔️ sterowanie tygodniowe

✔️ zabezpieczenie temperatury powrotu

✔️ współpraca z regulatorem pokojowym z komunikacją tradycyjną (dwustanową) lub wyposażonym w komunikację RS

✔️ aktualizacja oprogramowania przez USB

✔️ płynne sterowanie zaworem mieszającym trój lub czterodrogowym

✔️ dwa wbudowane moduły sterujące zaworem

✔️ sterowanie pracą pompy dodatkowej, z możliwością wyboru rodzaju urządzenia (pompa C.O., pompa C.W.U., pompa cyrkulacyjna, pompa podłogowa)

✔️ sterowanie pracą styku beznapięciowego, z możliwością wyboru rodzaju urządzenia (pompa C.O., pompa C.W.U., pompa cyrkulacyjna, pompa podłogowa oraz alarm)

DANE TECHNICZNE:

➢ pobór mocy: 2W

➢ zasilanie: 230V AC

➢ temperatura pracy: 5-50

➢ zakres pomiarowy czujnika temperatury: -30÷99 °C

➢ max. obciążenie wyjścia pompy: 0,5A

➢ max. obciążenie wyjścia zaworu: 0,5A

➢ zabezpieczenie: 6,3A

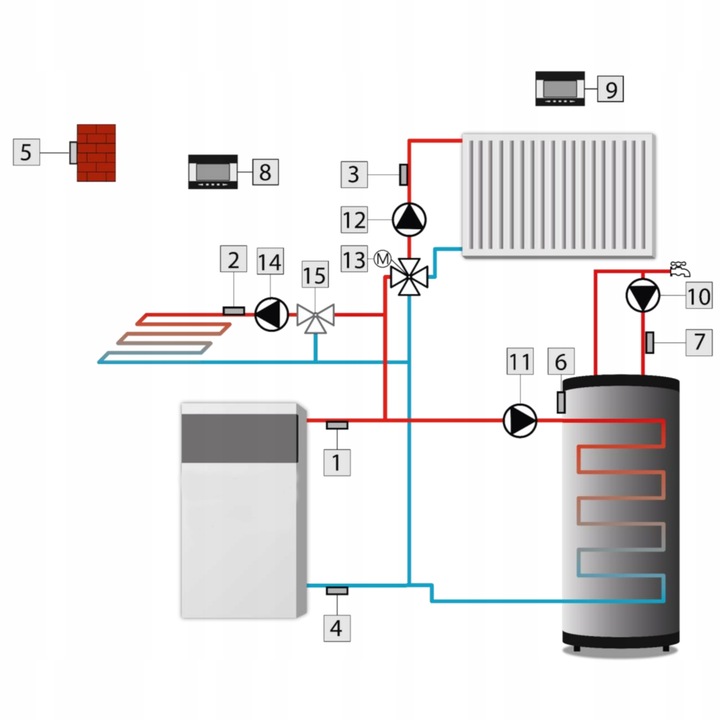

PRZYKŁADOWY SCHEMAT INSTALACJI:

1 - Czujnik CO

2 - Czujnik zaworu 1

3 - Czujnik zaworu 2

4 - Czujnik powrotu

5 - Czujnik zewnętrzny

6 - C1 – czujnik dodatkowy 1

7 - C2 – czujnik dodatkowy 2

8 - Regulator pokojowy 2

9 - Regulator pokojowy 1

10 - Styk beznapięciowy

11 - Pompa dodatkowa

12 - Pompa zaworu 2

13 - Zawór 2

14 - Pompa zaworu 1

15 - Zawór 1

16 - Zasilanie
