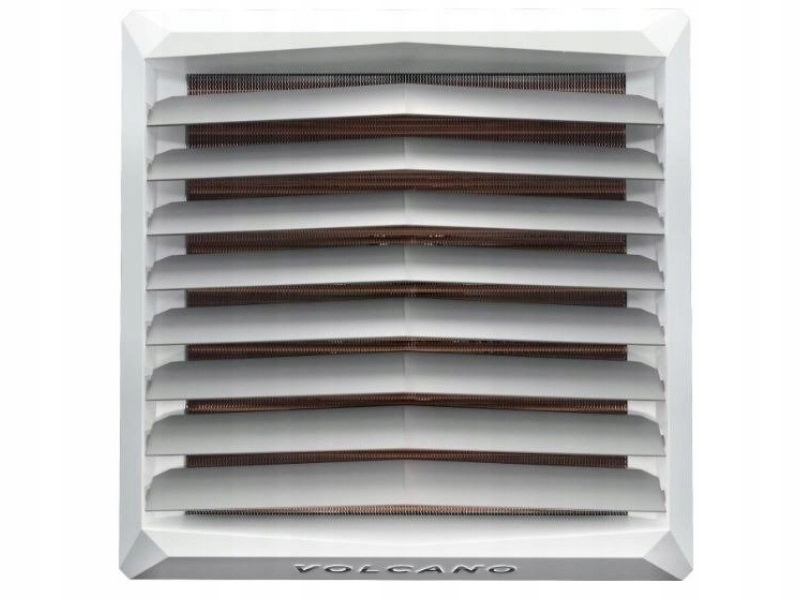

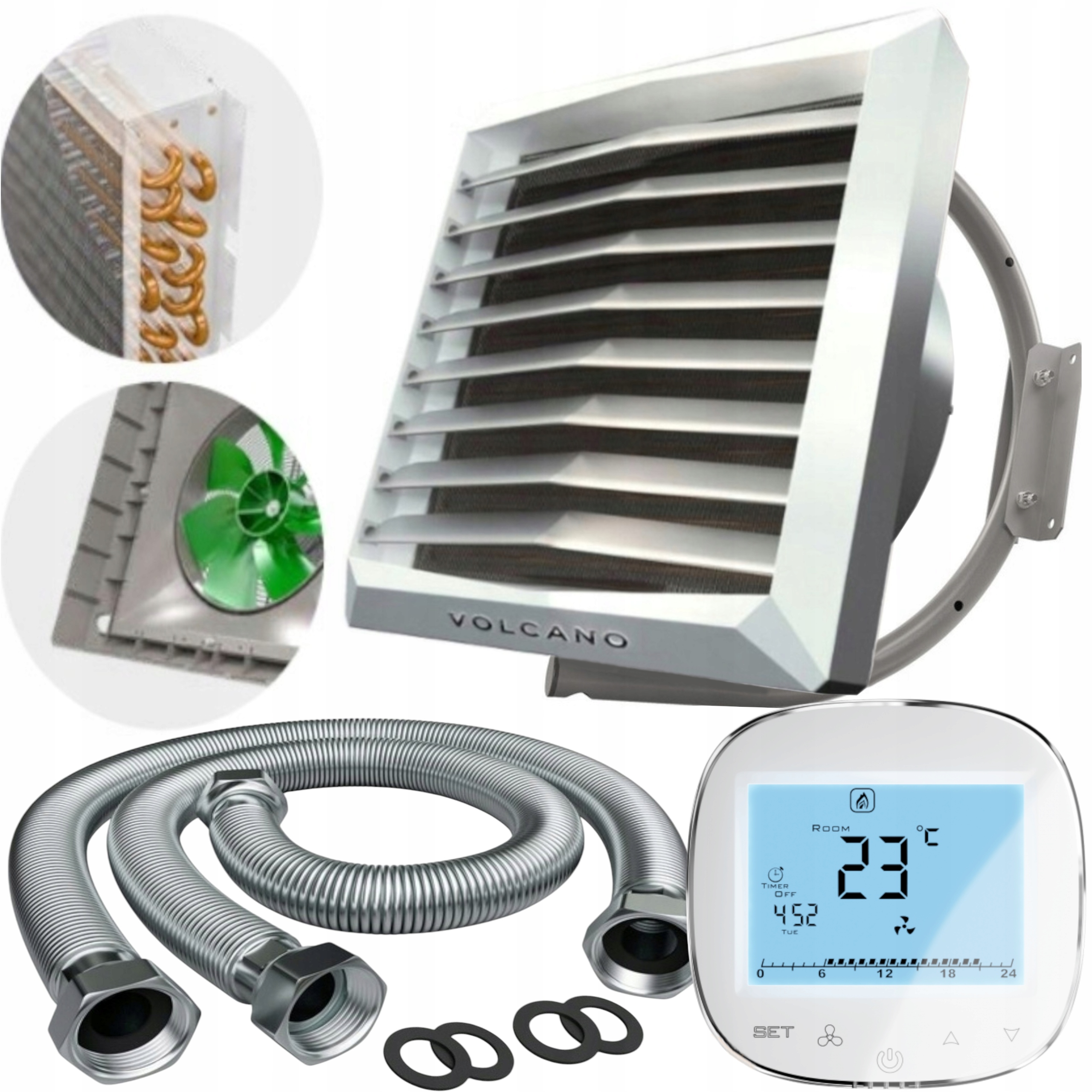

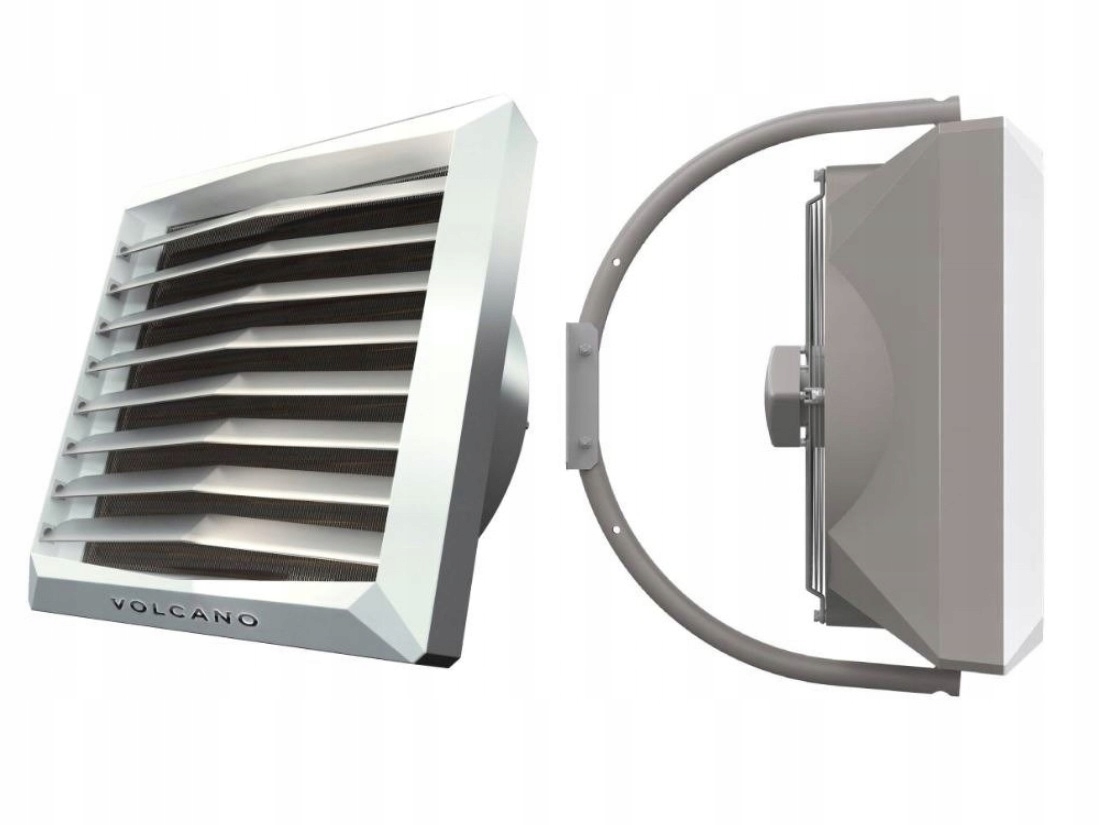

NAGRZEWNICA WODNA VTS VOLCANO VR4 EC 10-90 kW WRAZ Z KONSOLĄ MONTAŻOWĄ

+ STEROWNIK HMI + WĘŻE DO NAGRZEWNICY

NAGRZEWNICE WYPOSAŻONE W SILNIK EC CHARAKTERYZUJĄ SIĘ PLYNNĄ REGULACJĄ OBROTÓW WENTYLATORA.

DODATKOWO CHARAKTERYZUJĄ SIĘ DUŻO WYŻSZĄ SPRAWNOŚCIĄ PRZY ZMNIEJSZONYM DOBORZE ENERGII ELEKTRYCZNEJ.

STEROWNIK HMI

DANE TECHNICZNE:

➢ Napięcie zasilania: 230V

➢ Pobór mocy: 1,5VA

➢ Pomiar temperatury: od -5 do 99°C

➢ Komunikacja: Protokół Modbus RTU

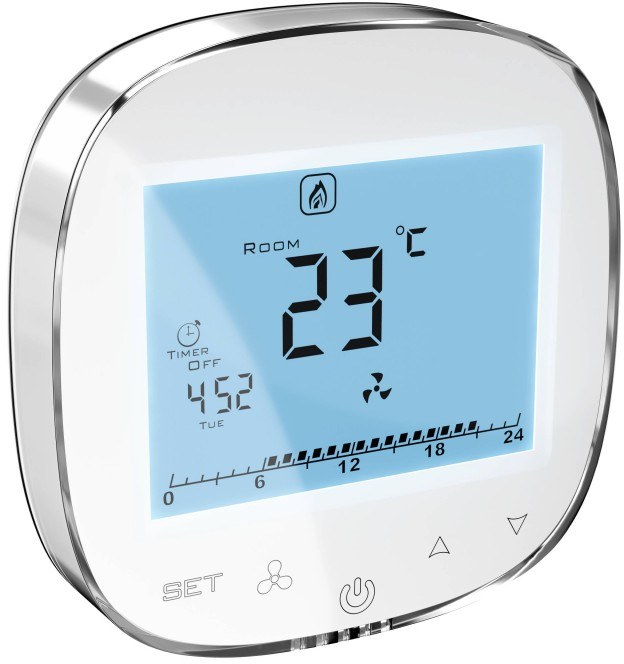

STEROWNIK HMI VOLCANO

jest panelem sterującym, przeznaczonym do wszystkich rodzajów nagrzewnic VOLCANO EC. Cechuje się bardzo łatwą i intuicyjną obsługą.

GŁÓWNE FUNKCJE:

✔️ Grzanie: praca z nawiewem ciepłego powietrza

✔️ Chłodzenie: praca z nawiewem chłodnego powietrza

✔️ Wentylacja: nawiew powietrza bez funkcji grzania lub chłodzenia

✔️ Grzanie + wentylacja: regulowanie temperatury funkcją wentylacji w momencie osiągnięcia docelowej temperatury

✔️ Chłodzenie + wentylacja: regulowanie temperatury funkcją wentylacji w momencie osiągnięcia docelowej temperatury

✔️ Możliwość podłączenia 8 nagrzewnic do 1 sterownika

DODATKOWO:

✔️ Umożliwia płynna regulację prędkości wentylatora!

✔️ Obsługa zewnętrznego czujnika temperatury NTC!

✔️ System AntiFrost!

WYSOKA JAKOŚĆ I NISKA CENA :

✔️ wysoka wydajność urządzenia

✔️ niezawodny trzybiegowy silnik

✔️ trójstopniowa regulacja prędkości obrotowej wentylatora

✔️ szybki montaż i intuicyjne podłączenie

✔️ konkurencyjna cena

INNOWACYJNOŚĆ

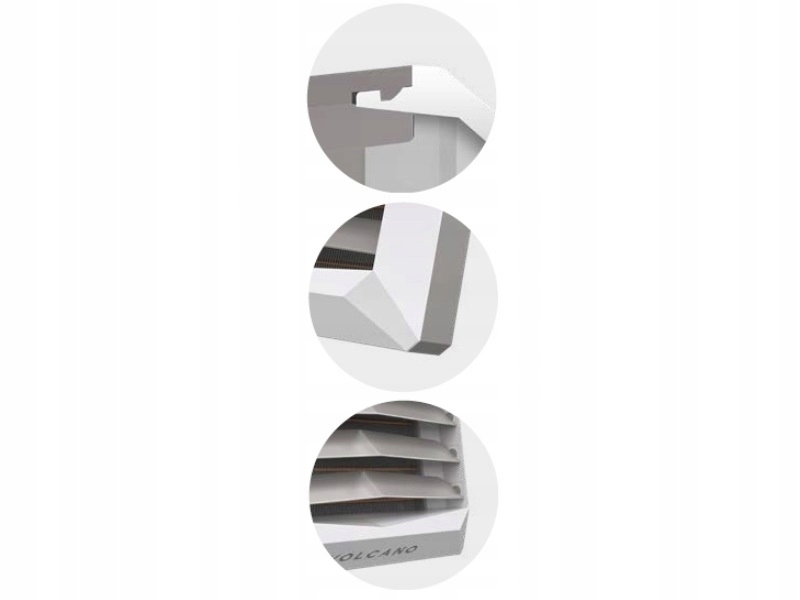

SMART LOCK

Opatentowany system łączenia gwarantuje trwałe i precyzyjne dopasowanie elementów obudowy.

KSZTAŁT I KOLOR

Lekka i czysta linia obudowy w połączeniu z uniwersalną kompozycją kolorystyczną zapewnia harmonijną adaptację do każdego typu pomieszczenia.

MATERIAŁ (ABS)

Obudowa wykonana z najwyższej klasy ABS z domieszką pigmentów anty UV charakteryzuje się dużą wytrzymałością mechaniczną, trwałością i odpornością na wysoką temperaturę. Zastosowane tworzywo zapewnia niezmienną estetykę oraz możliwość łatwego czyszczenia gwarantując wieloletnią wytrzymałość.

NOWOCZESNOŚĆ

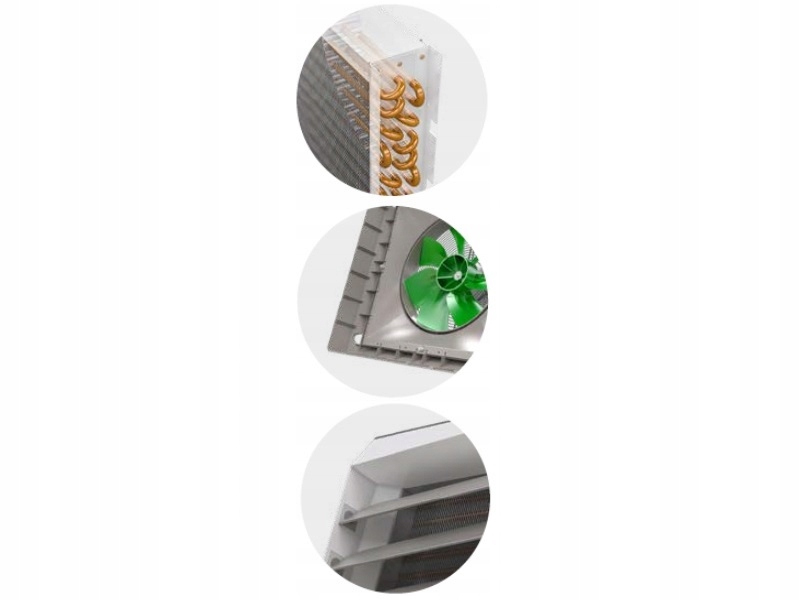

WYMIENNIK CIEPŁA

4-rzędowa nagrzewnica o większej powierzchni wymiany ciepła zapewniają optymalne dopasowanie mocy grzewczej do potrzeb obiektu. Rozwinięta powierzchnia wymiany ciepła i możliwość pracy z czynnikami niskotemperaturowymi. Test wszystkich wymienników zapewnia 100% weryfikacji ich szczelności.

DYFUZOR

Konstrukcja dyfuzora została zaprojektowana tak, by zagwarantować całkowitą integrację z tyłem obudowy i wentylatorem.

KIEROWNICE POWIETRZA

Możliwość uzyskania optymalnej ekspozycji powierzchni wymiennika, przy jednoczesnym ukryciu elementów konstrukcji.

ENERGOOSZCZĘDNOŚĆ

PEŁEN RECYCLING

Urządzenie zaprojektowane z myślą o środowisku naturalnym. 100% użytych materiałów może być użytych w procesie recyklingu.

WYDAJNE WENTYLATORY

Zoptymalizowany profil oraz zwiększona powierzchnia łopatek wentylatora gwarantują niskie koszty eksploatacji i cichą pracę.

OSZCZĘDNOŚĆ ENERGII

Optymalny kształt wentylatora oraz zastosowanie wydajnego silnika AC zapewniają oszczędność energii elektrycznej w porównaniu z tradycyjnymi rozwiązaniami.

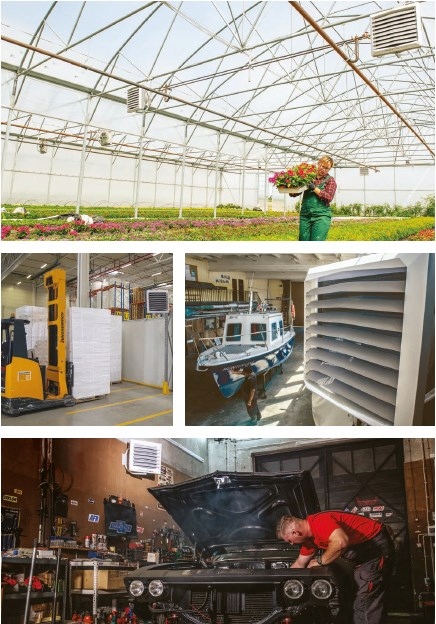

ZASTOSOWANIE:

✔️ szklarnie

✔️ magazyny

✔️ hale produkcyjne

✔️ warsztaty samochodowe

✔️ centra handlowe

✔️ hale sportowe

✔️ kościoły

✔️ oraz w pozostałych obiektach posiadających źródło ciepłej wody, wymagających ekonomicznego ogrzewania metodą nadmuchową

DANE TECHNICZNE:

➢ Silnik: EC

➢ Zakres mocy grzewczej: 5-30 kW

➢ Ilość rzędów nagrzewnicy: 4

➢ Max. wydajność powietrza: 5300 m3/h

➢ Max. temp. czynnika grzewczego: 100°C

➢ Max. ciśnienie robocze: 1,6 MPa

➢ Max. poziomy zasięg powietrza: 23 m

➢ Max. pionowy zasięg powietrza: 12 m

➢ Pojemność wodna: 4,13 dm3

➢ Średnica króćców przyłączeniowych: 3/4"

➢ Waga urządzenia (bez wody): 26,5 kg

➢ Napięcie zasilania: 1~230/50 V/Hz

➢ Moc silnika: 0,37 kW

➢ Prąd znamionowy silnika: 1,7 A

➢ Obroty silnika: 1400 rpm

➢ Stopień ochrony silnika: IP54

➢ Producent: VTS

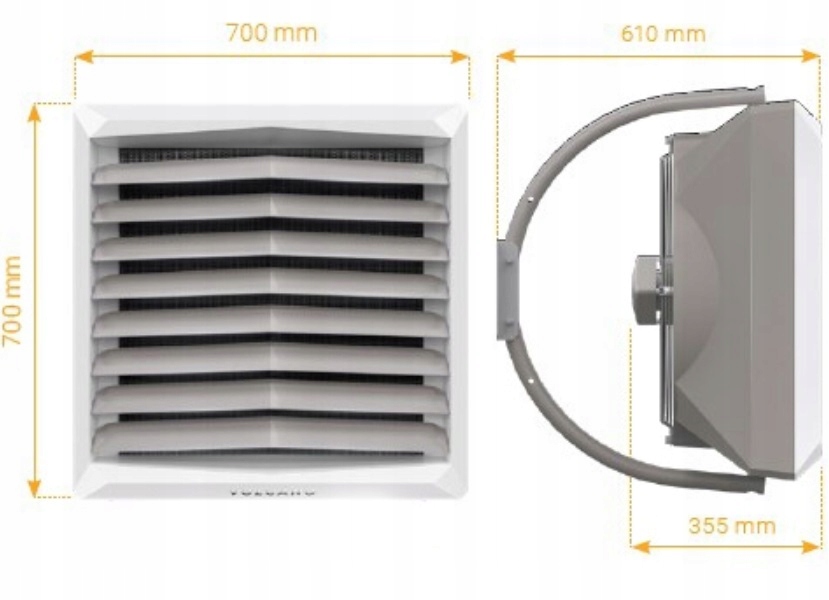

WYMIARY

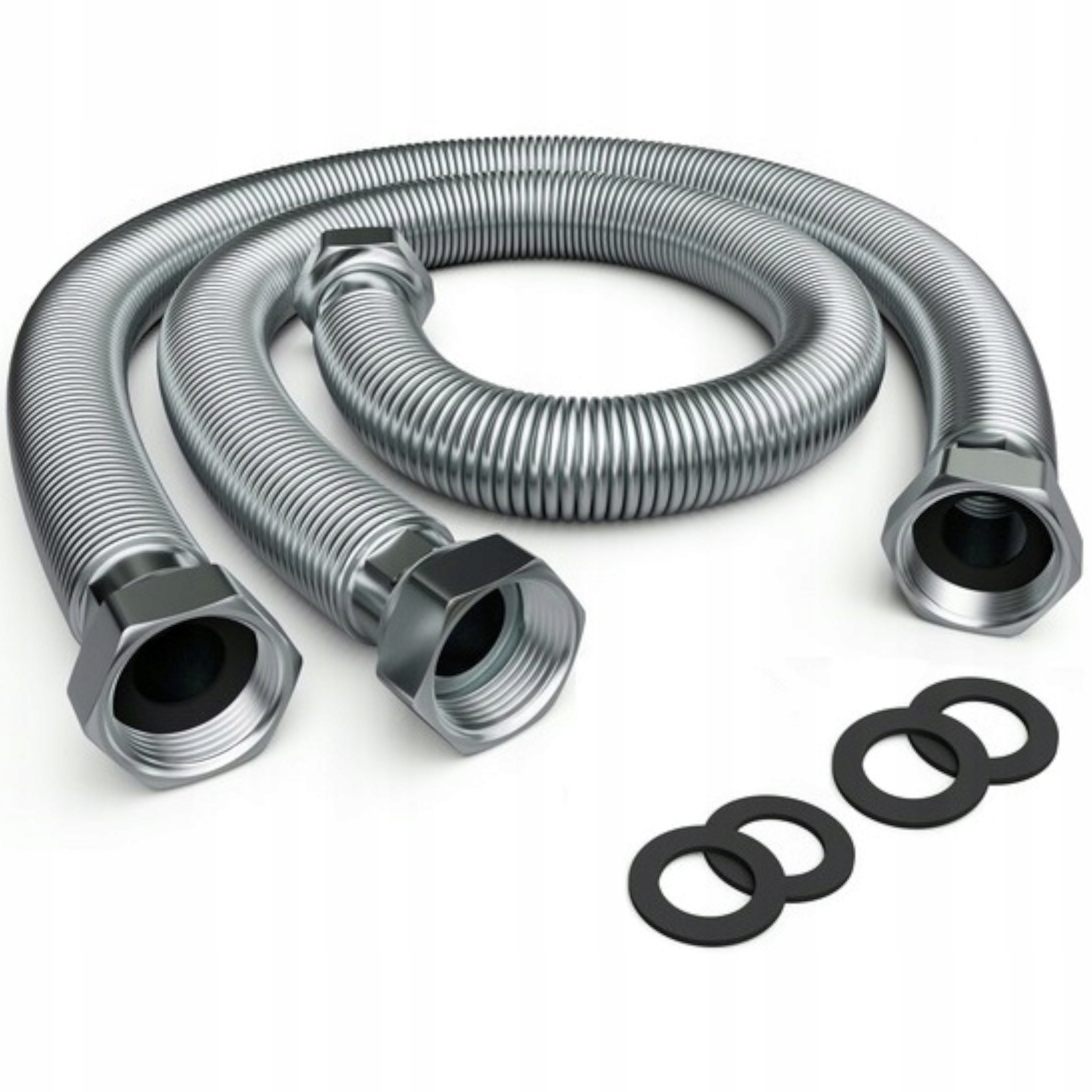

WĘŻE

wykonane są z elastycznej ze stali odpornej na korozję z przyspawanymi laserowo do niej zakończeniami gwintowanymi, węże można rozciągać - kształtować jednorazowo.

DANE TECHNICZNE:

➢ Gwinty: 3/4" GW/GW

➢ Uszczelki w zestawie

➢ Długość węża nominalna: 60 cm

➢ Długość węża maksymalna: 90 cm

➢ Max. temperatura użytkowa: 130°C

➢ Max. ciśnienie robocze: 1,6MPa
