ZESTAW: GRUPA POMPOWA ZE SPRZĘGŁO- ROZDZIELACZEM, 2- STREFOWA:

OBIEG OGRZEWANIA PODŁOGOWEGO (ZAWÓR TERMOSTATYCZNY) ORAZ OBIEG BEZPOŚREDNI

.

JAKOŚĆ MA ZNACZENIE ➡️ PRODUKT POLSKI

GRUPY POMPOWE DIAMOND

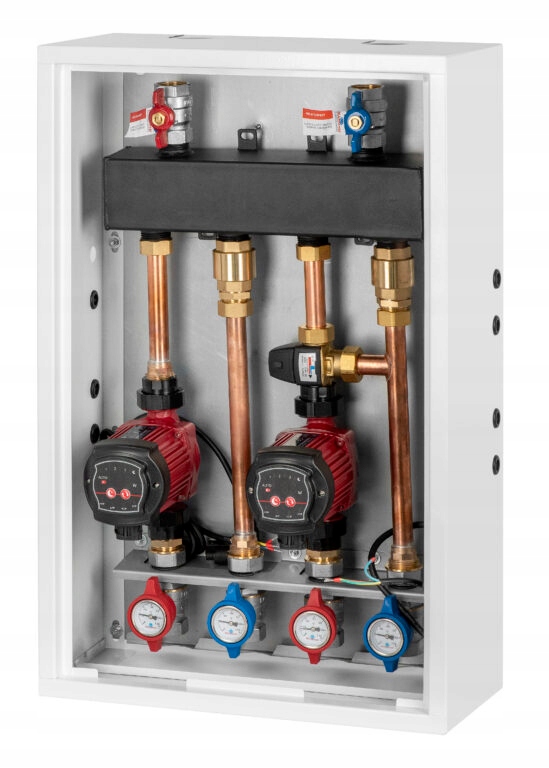

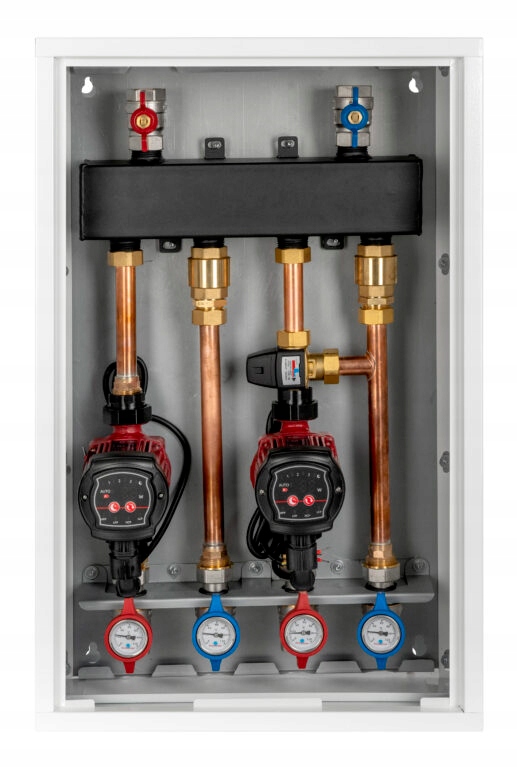

przeznaczone są do rozdziału obiegów instalacji grzewczej. Dostępne są w konfiguracji z dwoma oddzielnymi obiegami grzewczymi (sekcjami) z wykorzystaniem zaworu termostatycznego. Obiegi grzewcze połączone są dedykowanym sprzęgło-rozdzielaczem. Wszystkie elementy grup pompowych DIAMOND są fabrycznie zmontowane i umieszczone w dedykowanej szafce instalatorskiej. Wszystko to zapewnia szybki i łatwy montaż.

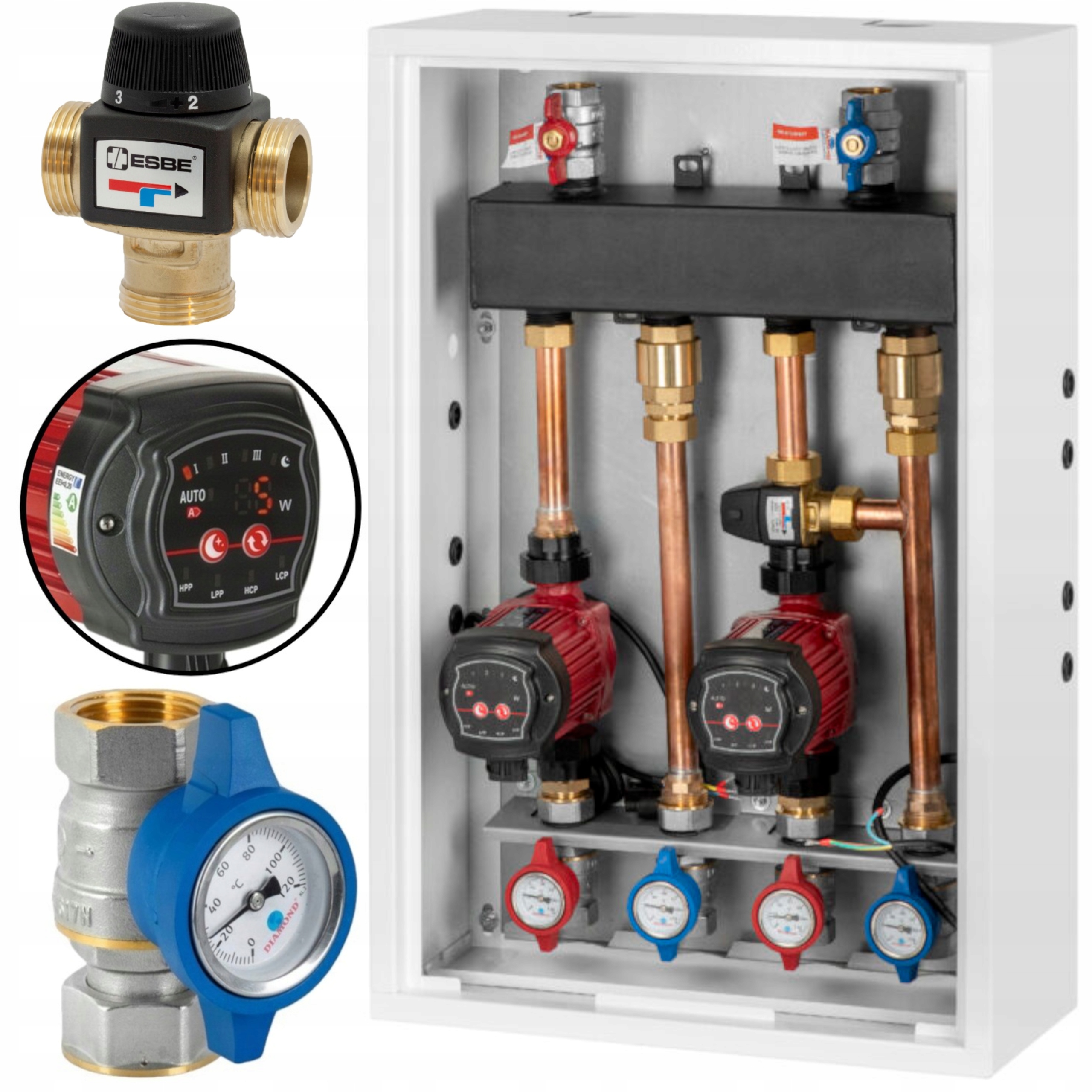

ZESTAW ZAWIERA:

✔️ SPRZĘGŁO ROZDZIELACZ

✔️ ZAWÓR ZWROTNY Z TRZPIENIEM MOSIĘŻNYM ART.12

✔️ KUREK KULOWY ART.3333T Z WBUDOWANYM TERMOMETREM

✔️ POMPA OBIEGOWA ART.5N-130

✔️ ZAWÓR TERMOSTATYCZNY TRÓJDROGOWY ESBE VTA372

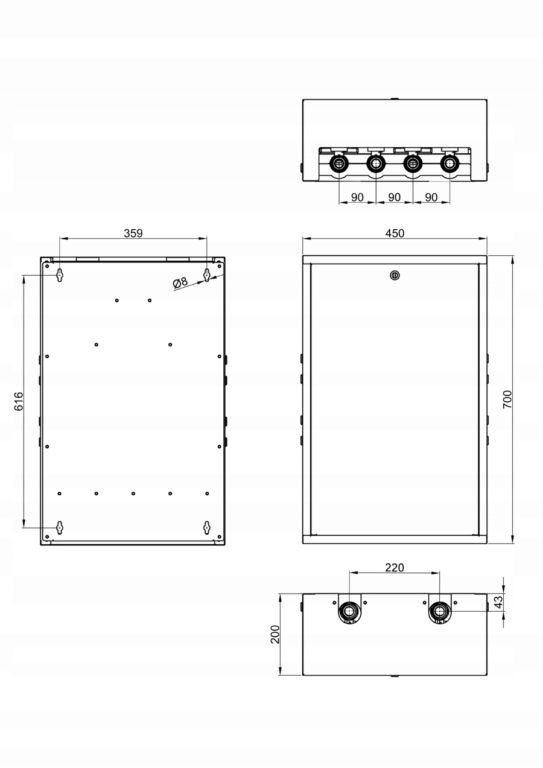

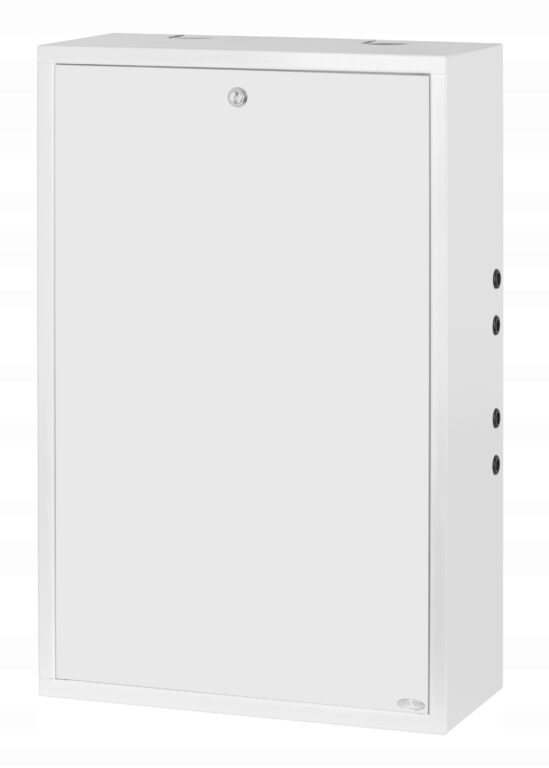

✔️ SZAFKA INSTALATORSKA

DANE TECHNICZNE:

➢ Temperatura pracy: max 90°C

➢ Max. ciśnienie pracy ≤ 6 bar

➢ Medium: woda lub woda z glikolem (50%/50%)

MONTAŻ

Grupy pompowe DIAMOND muszą być montowane wyłącznie przez wykwalifikowanych techników zgodnie z instrukcją montażu.

-Należy obowiązkowo zapoznać się z instrukcją montażu grupy pompowej DIAMOND przed jej instalacją oraz obsługą, co pozwoli uniknąć błędów montażowych, zapobiegnie wypadkom lub awariom produktu.

Montaż oraz czynności serwisowe powinny być wykonywane zgodnie z obowiązującym prawem budowalnym i stosownymi przepisami krajowymi oraz instrukcją montażu.

-Należy używać tylko oryginalnych części zamiennych. Producent nie ponosi odpowiedzialności za awarie związane z niewłaściwym użytkowaniem produktu.

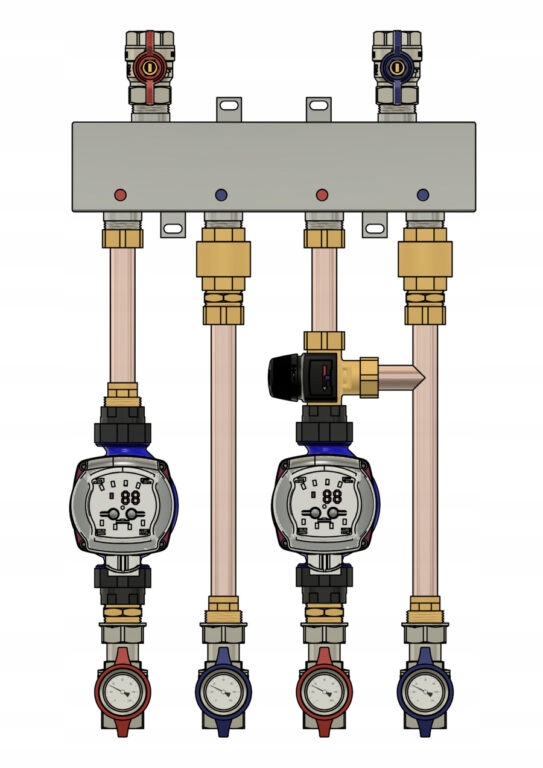

ELEMENTY SKŁADOWE GRUP POMPOWYCH DIAMOND:

SPRZĘGŁO-ROZDZIELACZ

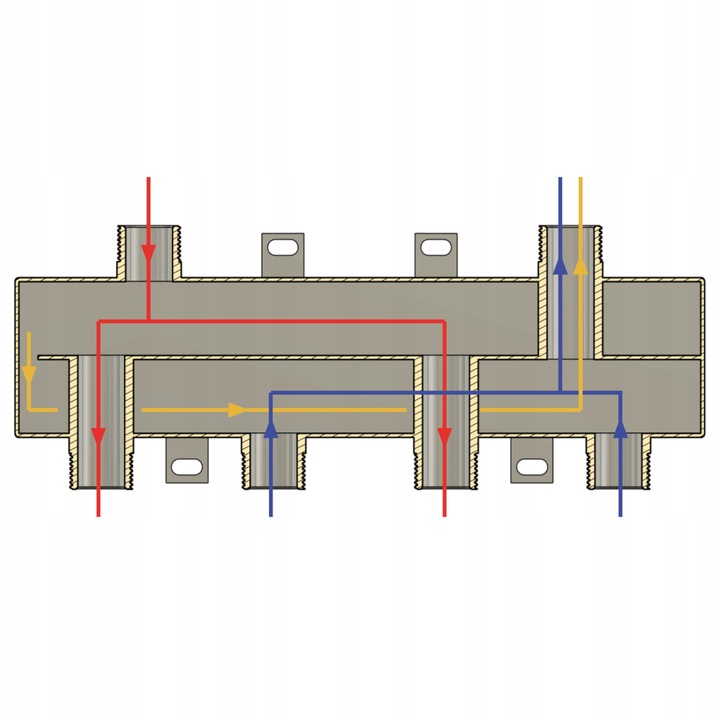

Sprzęgło-rozdzielacz pozwala na rozdział czynnika grzewczego na poszczególne obiegi instalacji grzewczej.

Dodatkową zaletą sprzęgło-rozdzielacza jest umożliwienie zrównoważenia hydraulicznego zapotrzebowania cieplnego całego układu.

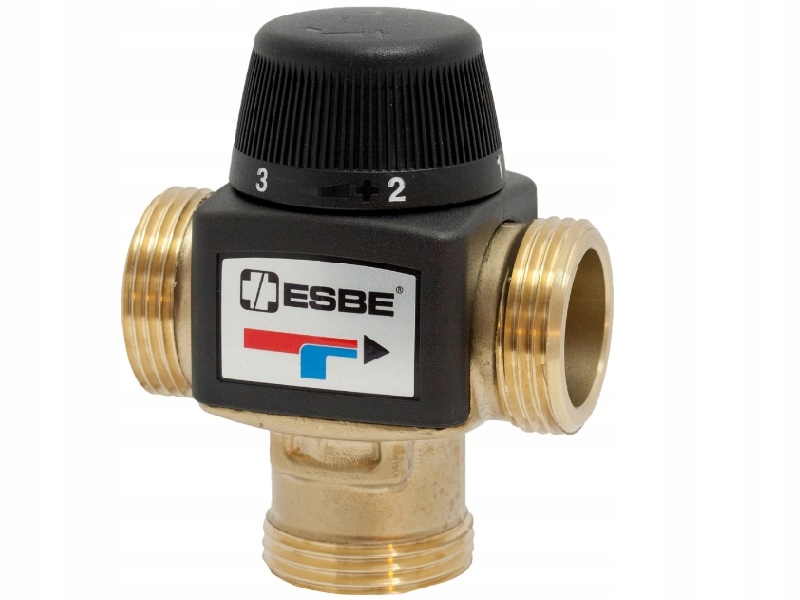

ZAWÓR TERMOSTATYCZNY TRÓJDROGOWY ESBE VTA372

Zawory termostatyczne trójdrogowe służą do utrzymania zadanej temperatury czynnika.

Zawór termostatyczny miesza ze sobą ciecz ciepłą oraz zimną w celu uzyskania żądanej temperatury czynnika na wyjściu.

Aby ustawić żądaną temperaturę należy zdjąć kapturek ochronny, a następnie ustawić wybraną wartość z pokrętła (możliwość nastawy od 1 do 6). Po wybraniu nastawy należy odczekać co najmniej 60 sekund i sprawdzić temperaturę wody zmieszanej. Dobrać nastawę zgodnie z wymaganą przez nas temperaturą.

Temperatura powinna być sprawdzana przynajmniej raz do roku, aby upewnić się, że zawór działa właściwie.

NASTAWY I DEKLAROWANE IM TEMPERATURY:

1- 20°C

2- 27°C

3- 34°C

4- 41°C

5- 48°C

6- 55°C

DANE TECHNICZNE:

➢ zakres regulacji temperatury: 20-55°C

➢ współczynnik Kvs: 3,4m3/h

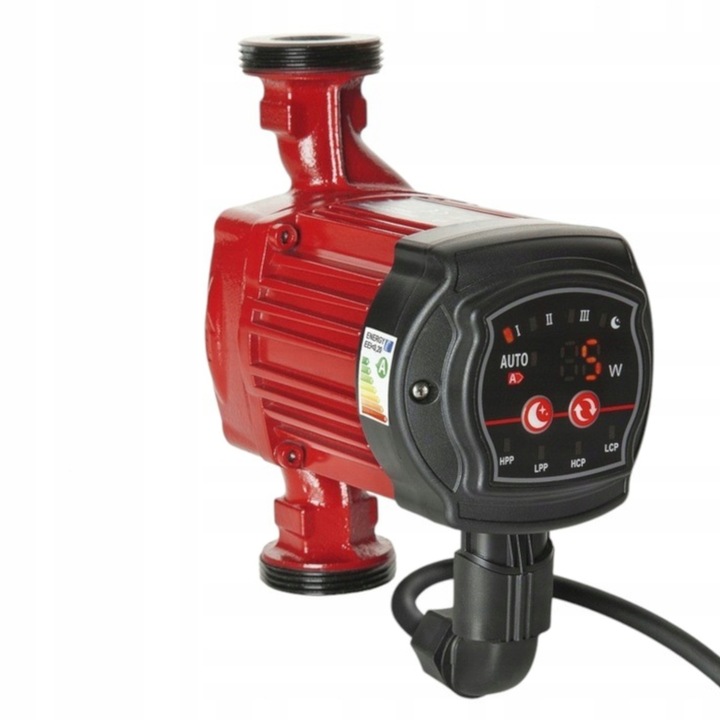

POMPA OBIEGOWA DO C.O. ART.5N

elektroniczna energooszczędna

Grupy pompowe DIAMOND wyposażone są w elektroniczne, energooszczędne pompy cyrkulacyjne.

Przeznaczone są one do wymuszania obiegu czynnika poszczególnych obiegów.

PRZYKŁADOWE SCHEMATY MONTAŻOWE:

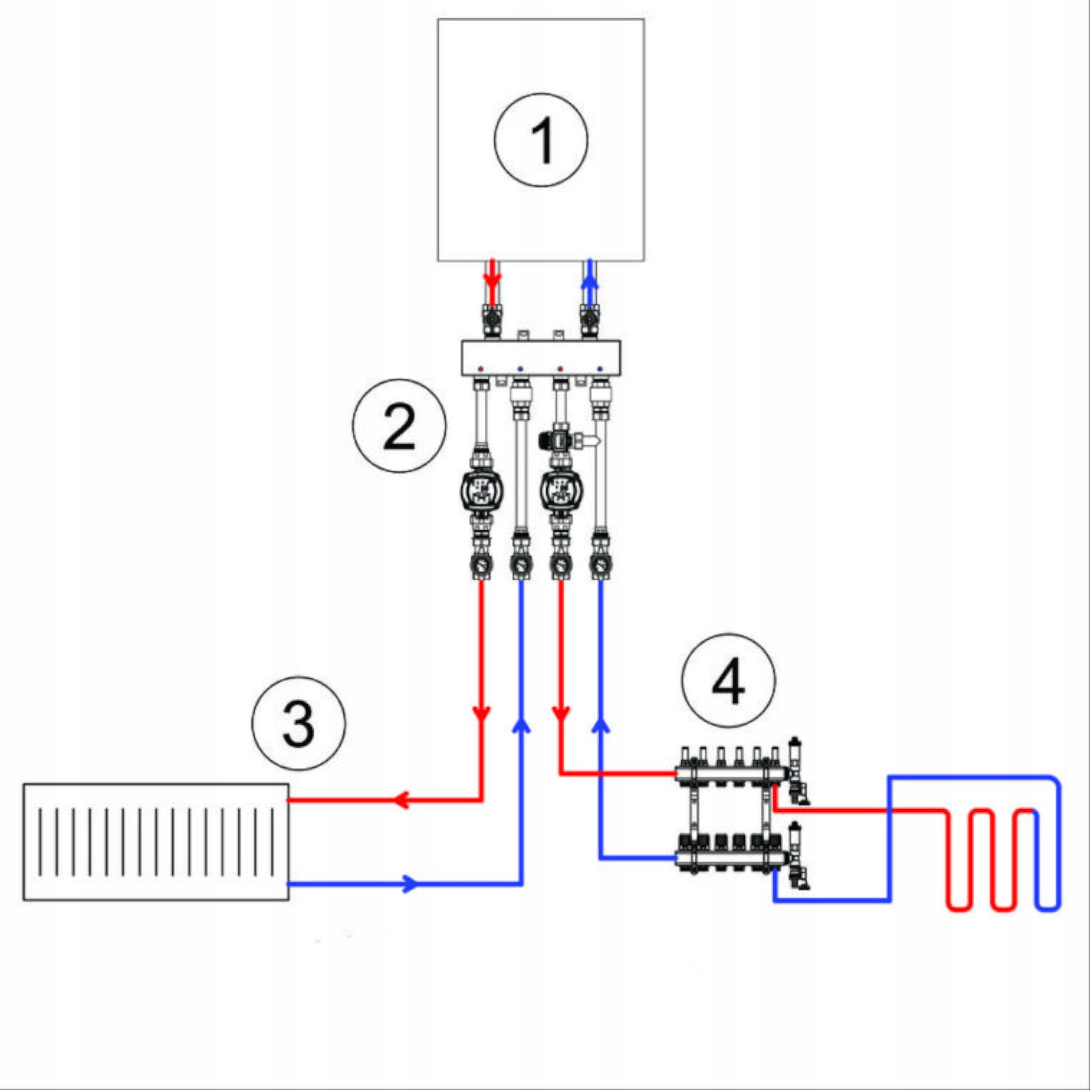

1 - źródło ciepła

2 - grupa pompowa DIAMOND

3 - obieg bezpośredni (grzejnikowy)

4 - obieg ogrzewania podłogowego

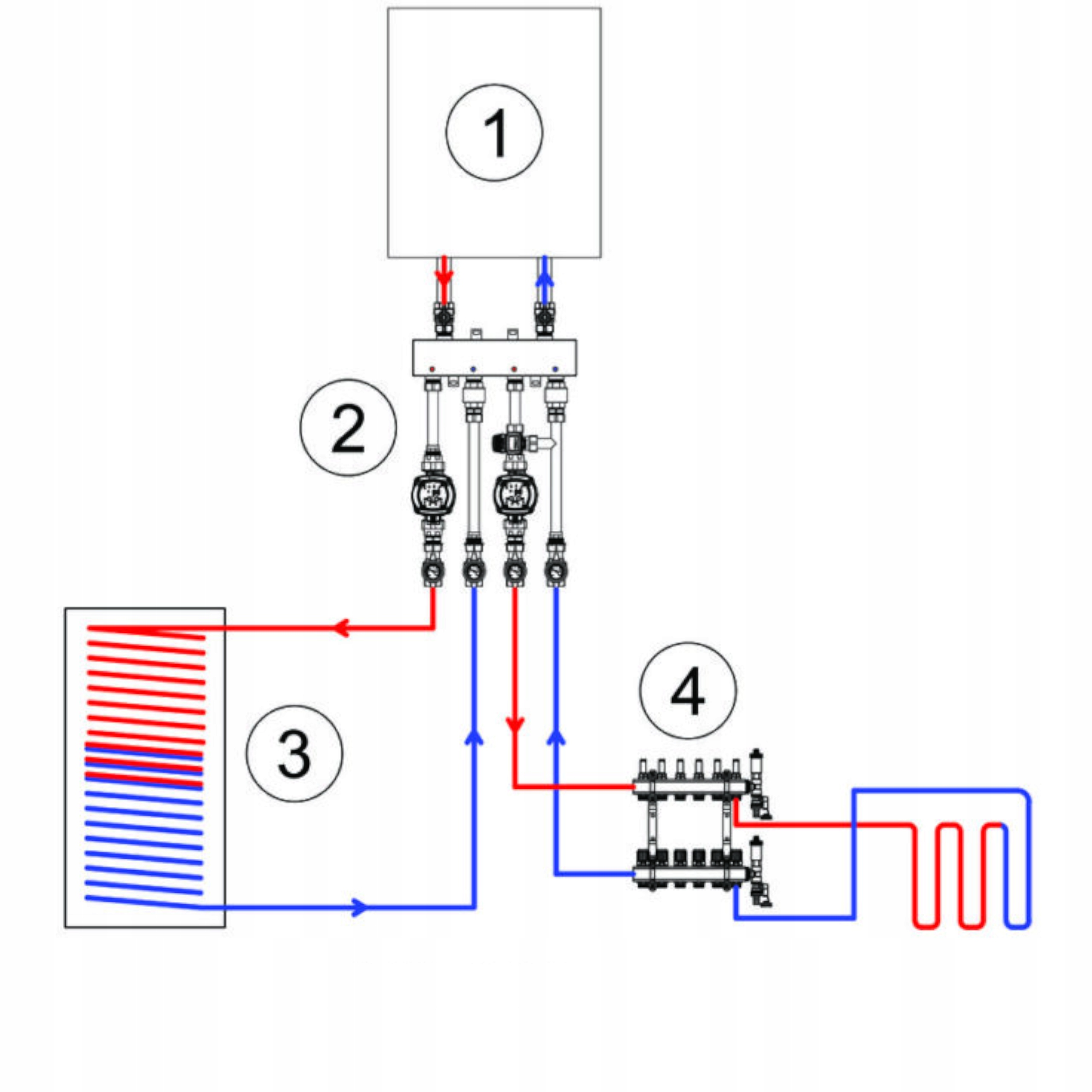

1 - źródło ciepła

2 - grupa pompowa DIAMOND

3 - obieg bezpośredni (zasobnik C.W.U.)

4 - obieg ogrzewania podłogowego
