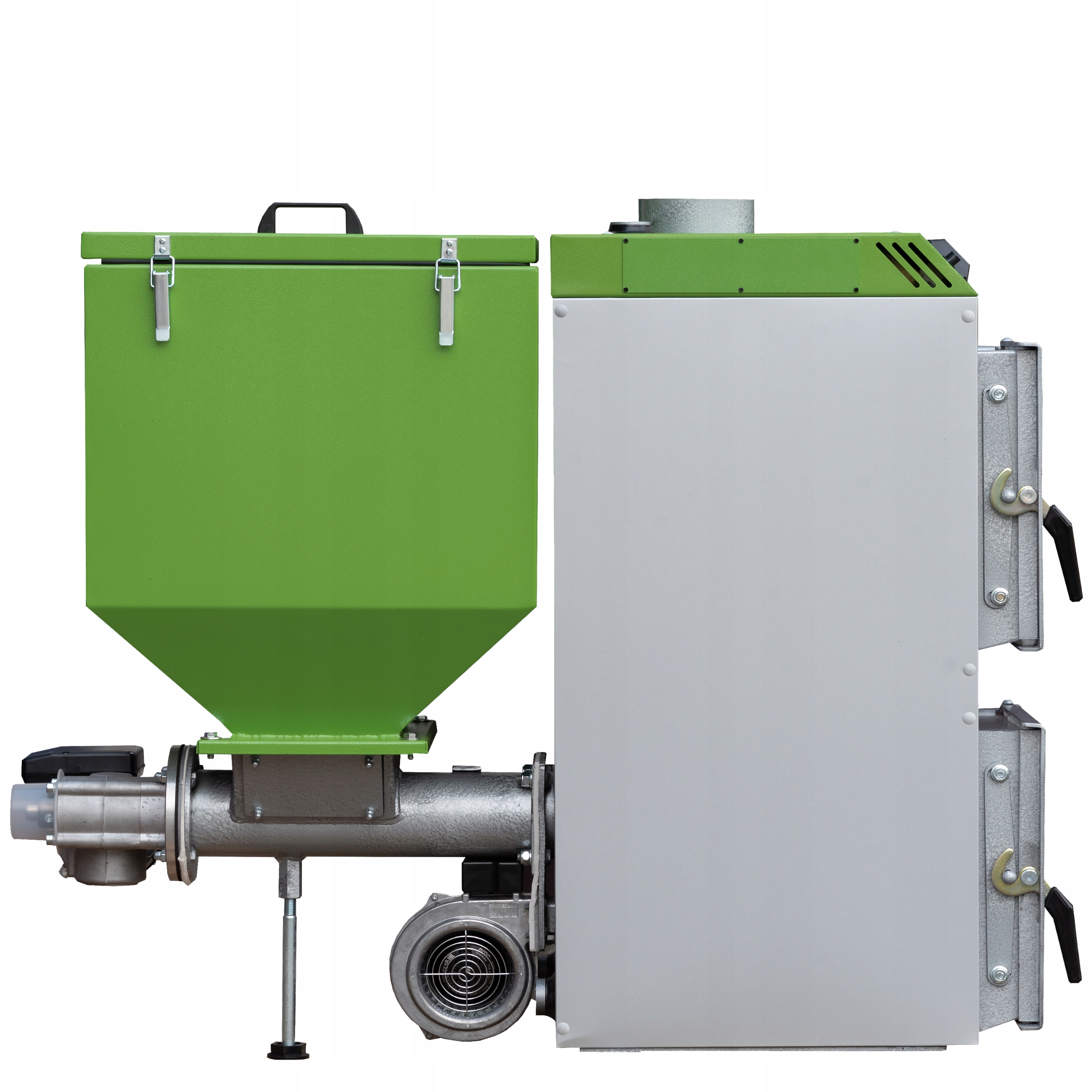

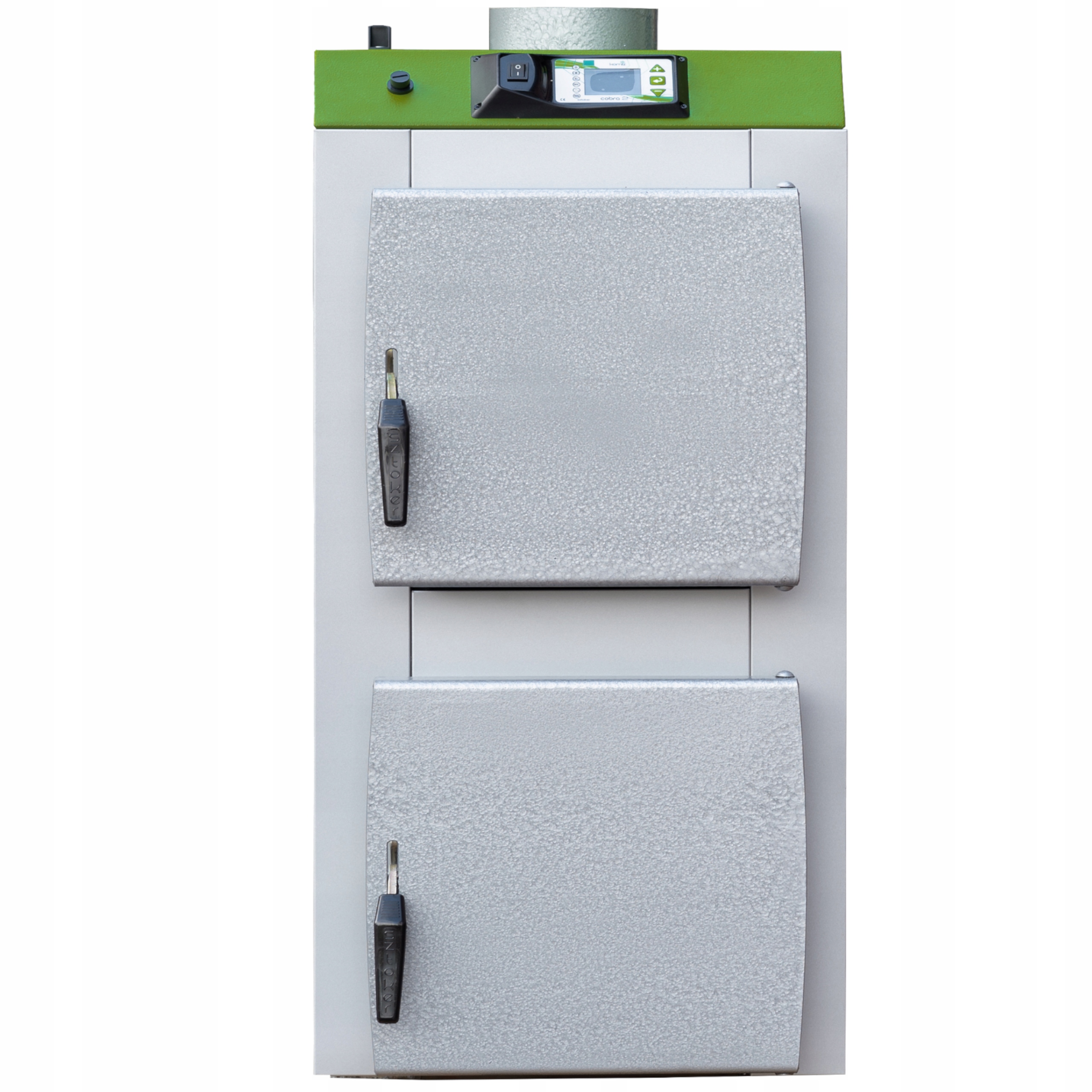

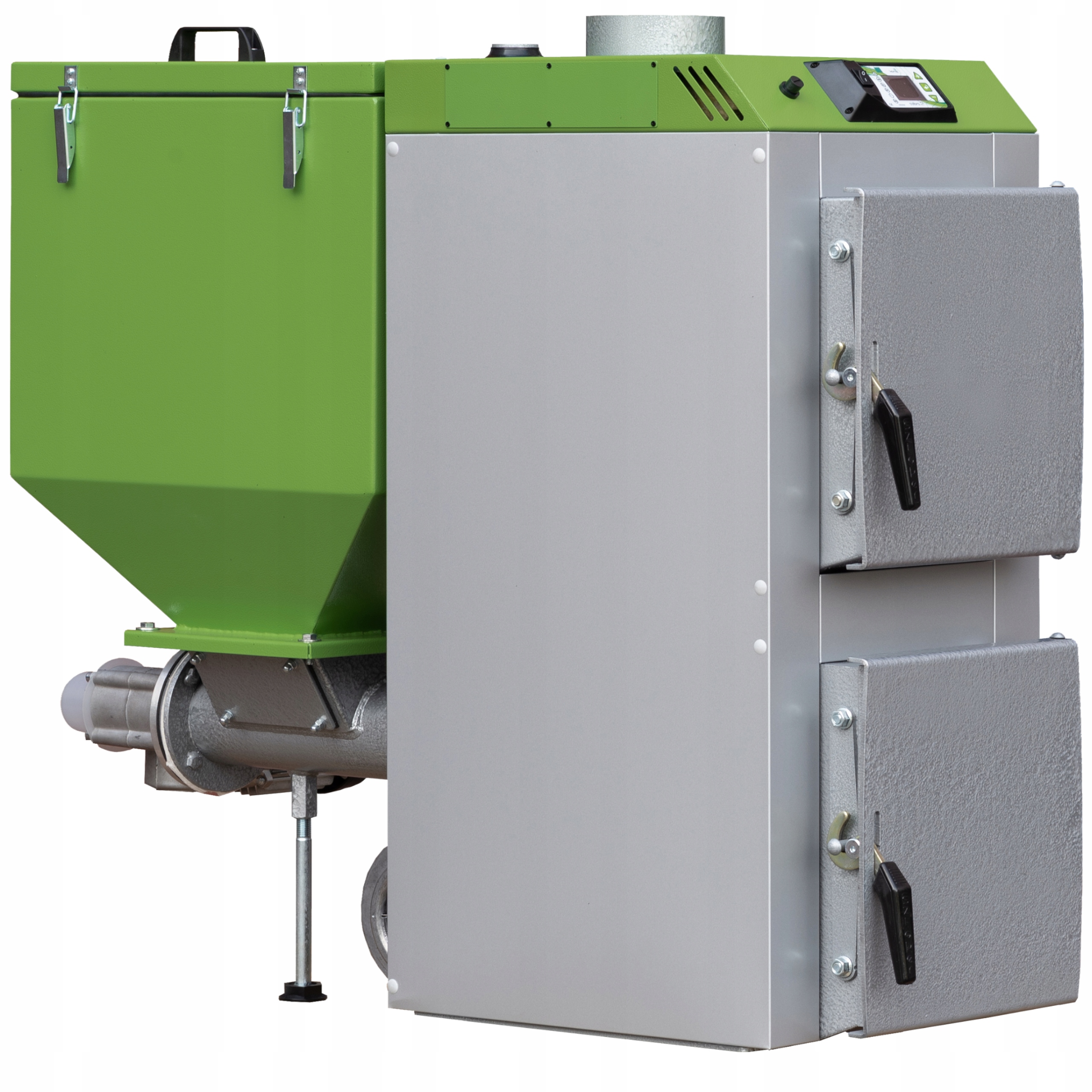

Ekologiczny kocioł centralnego ogrzewania na paliwo stałe z automatycznym zasypem paliwa Sztoker+ 8 kW

JAKOŚĆ MA ZNACZENIE ➡️ PRODUKT POLSKI

KOCIOŁ SZTOKER+ WYPOSAŻONY JEST W:

⭐ mikroprocesorowy regulator MINI STER-PID

⭐ awaryjny wyłącznik STB

⭐ czujnik temperatury podajnika

⭐ czujnik otwarcia klapy zasobnika

ECO DESIGN

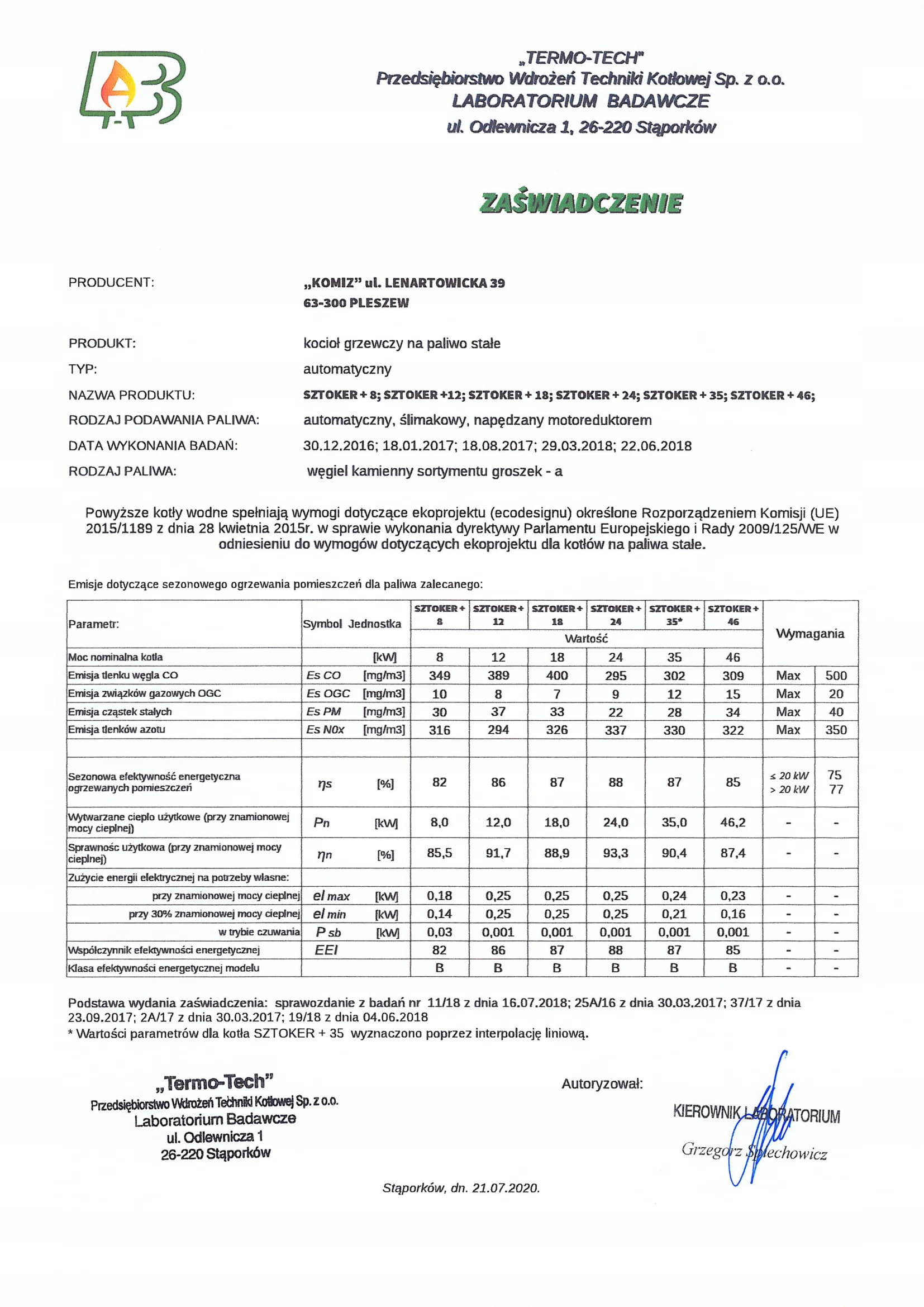

Wyniki badań przeprowadzonych w akredytowanych laboratoriach pozwalają zaliczyć je do najwyższej

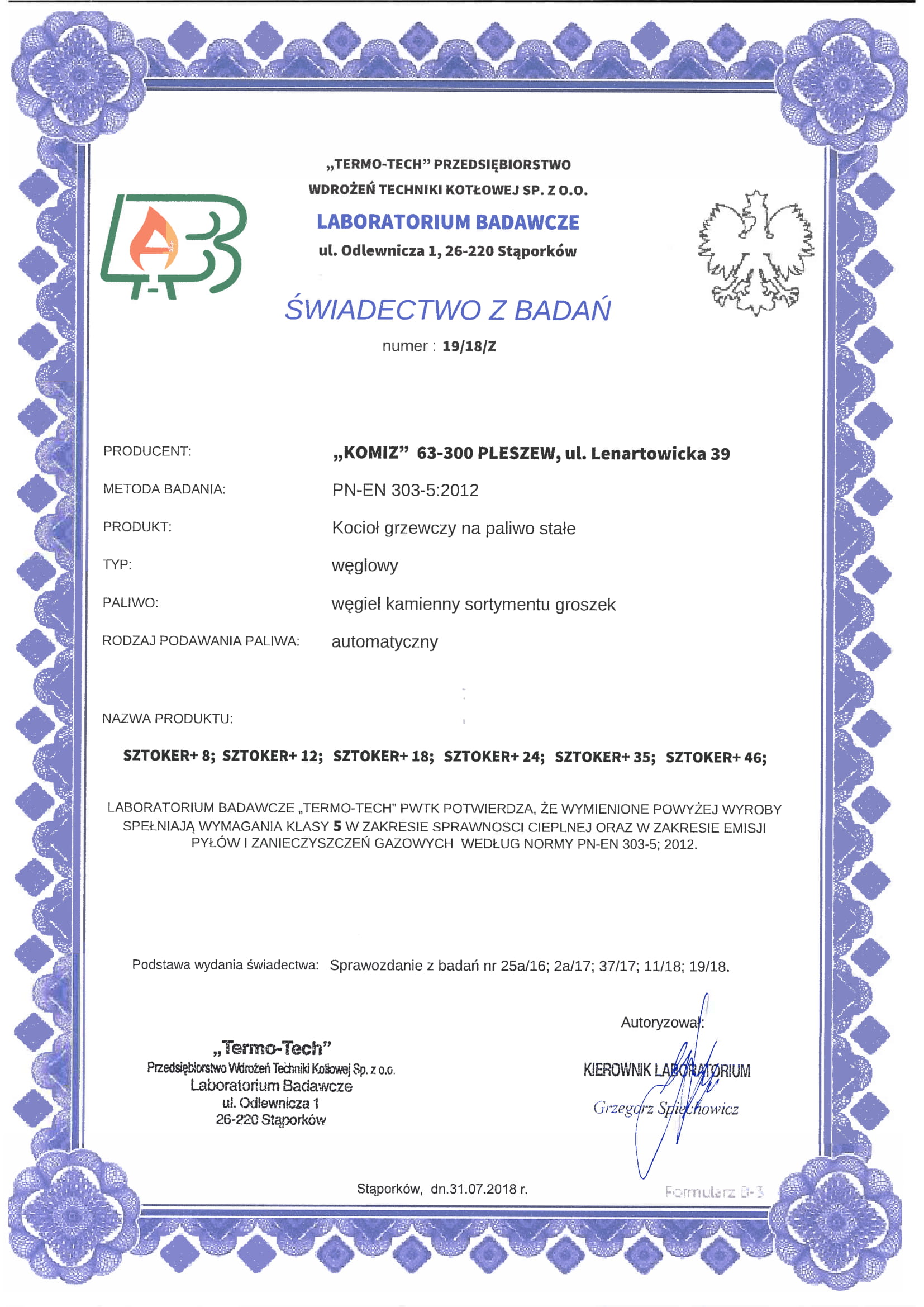

5 KLASY wg normy PN EN 303-5:2012, nie tylko w zakresie cieplno-emisyjnym ale także bezpieczeństwa użytkowania.

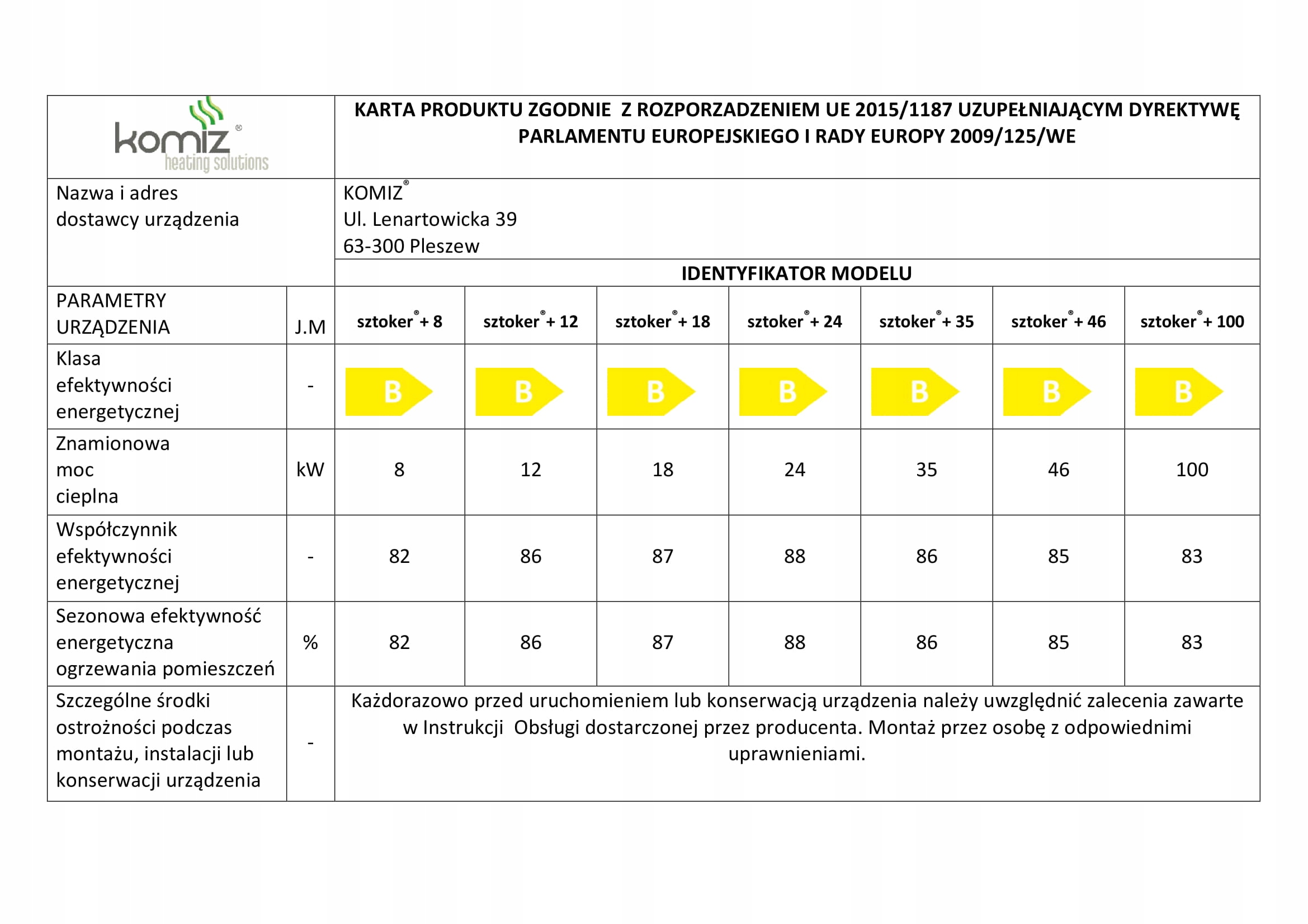

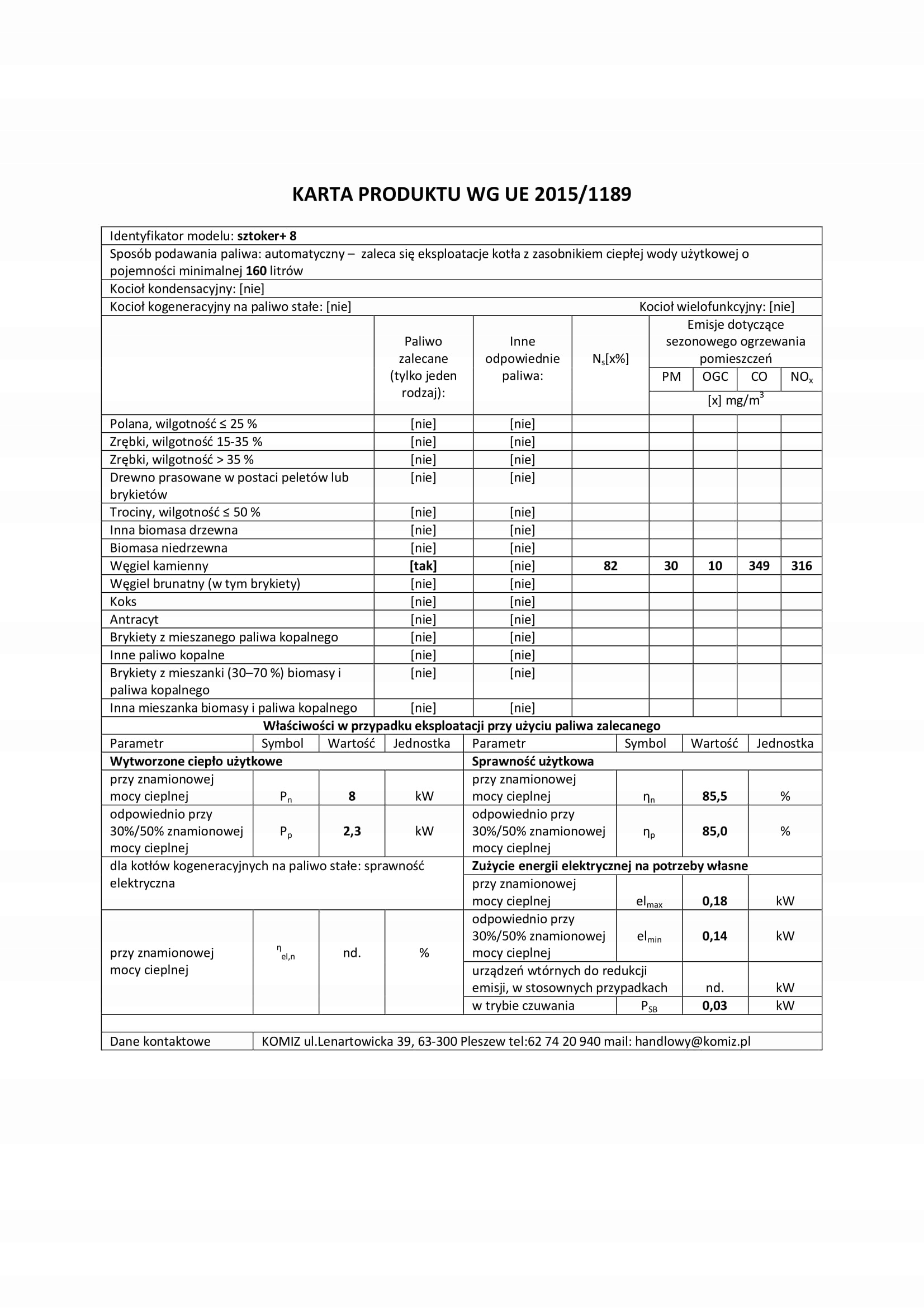

Kotły SZTOKER+ spełniają również wymagania ekoprojektu (Ecodesign) określone rozporządzeniem KE 2015/1189 z kwietnia 2015r.

KOCIOŁ

wyposażony jest w automatyczny zespół podawania paliwa, zasobnik opału oraz mikroprocesorowy regulator MINI-STER PID z systemem sterowania PID II.

Transport opału ze zbiornika do paleniska odbywa się za pomocą podajnika ślimakowego o opatentowanej konstrukcji, która zmniejsza ryzyko zerwania zawleczki zabezpieczającej.

Wymiennik wykonany jest z wysokiej jakości stali zapewniającej wysoką trwałość.

Regulator steruje płynnie pracą dmuchawy w pełnym jej zakresie, załączaniem pomp obiegowych c.o., pompy c.w.u., podajnika paliwa oraz siłownikiem zaworu mieszającego.

Dodatkowo w opcji regulator może współpracować z panelem zdalnym TERMOMIZ (opcjonalnie), który może również spełniać role termostatu pokojowego.

NAJWYŻSZA 5 KLASA

Wyniki badań przeprowadzonych w akredytowanych laboratoriach pozwalają zaliczyć je do najwyższej 5 KLASY wg normy PN EN 303-5:2012, nie tylko w zakresie cieplno-emisyjnym ale także bezpieczeństwa użytkowania.

BUDOWA KOTŁA:

✔️ KORPUS WODNY KOTŁA

wykonany jest z blach stalowych, łączonych ze sobą za pomocą spawania półautomatycznego i automatycznego w osłonach gazowych metodą MAG. Płaskie ściany kanałów wodnych wzmocnione są zespórkami prętowymi i profilowymi.

✔️ KOMORA PALENISKOWA

wykonana jest w kształcie prostopadłościanu. Otoczona płaszczem wodnym.

✔️ KOMORA POPIELNIKOWA

zamykana jest drzwiczkami popielnikowymi, na dnie umieszczona jest szuflada na popiół.

✔️POZIOMY WYMIENNIK CIEPŁA

zbudowany jest z poziomych półek płytowych stanowiących kanały wodne, ułożonych na przemian.

✔️ DRZWICZKI OBSŁUGOWE (GÓRNE)

służą do czyszczenia powierzchni grzewczych wymiennika. Od strony wewnętrznej kotła wyposażone są w płytę termoizolacyjną i blachę maskującą (żarową) zabezpieczającą stronę zewnętrzną drzwiczek przed nadmiernym nagrzewaniem.

✔️ DRZWICZKI POPIELNIKOWE

służą do obsługi podczas rozpalania oraz czyszczenia komory popielnikowej z popiołu. Od strony wewnętrznej kotła wyposażone są w płytę termoizolacyjną zabezpieczającą stronę zewnętrzną drzwiczek przed nadmiernym nagrzewaniem.

✔️ KRÓCIEC ZASILANIA I POWROTU

po dwa króćce zasilania i powrotu w celu optymalnego podłączenia kotła do instalacji hydraulicznej umożliwiając dowolność konfigurowania ustawienia kotła w kotłowni.

Obudowa kotła z izolacją termiczną – ma na celu ograniczenie strat cieplnych w trakcie eksploatacji oraz ochronę użytkownika przed kontaktem z nagrzanymi elementami kotła. Obudowa wykonana jest z cienkiej blachy pokrytej strukturalną powłoką lakierniczą, która daje w efekcie końcowym trwałą i estetyczną powierzchnię. Izolację termiczną stanowi wełna mineralna o niskim współczynniku przewodzenia ciepła.

Obudowa składa się z kasetonów połączonych ze sobą za pomocą metalowych wkrętów.

✔️ MIKROPROCESOROWY REGULATOR

zamontowany jest w górnym kasetonie obudowy kotła. Umożliwia zaprogramowanie i utrzymanie na określonym poziomie temperatury wody wylotowej z kotła oraz optymalizację procesu spalania niezależnie od obciążenia kotła. Regulator wyposażony jest w czujnik kontroli temperatury oraz niezależny ogranicznik temperatury typu STB chroniący kocioł przed przegrzaniem. Ponadto kocioł jest wyposażony w termometr analogowy do zastępczego pomiaru temperatury wody wylotowej.

➡️ KOTŁY SZTOKER+ CHARAKTERYZUJĄ SIĘ BEZDYMNYM PROCESEM SPALANIA PALIW, CO SKUTKUJE BARDZO NISKĄ EMISJĄ SZKODLIWYCH ZWIĄZKÓW I PYŁÓW

BUDOWA ZESPOŁU PODAJĄCEGO PALIWO

✔️ PALENISKO

służy do spalania dostarczonej porcji paliwa. Wykonane jest ze specjalnego żeliwa. Pod paleniskiem znajduje się otwór do okresowego czyszczenia komory powietrznej który zamykany jest przykręcaną pokrywą.

✔️ PODAJNIK PALIWA

służy do podawania paliwa ze zbiornika do paleniska. Podawanie paliwa odbywa się w rurze za pośrednictwem ślimaka. Na rurze podajnika zamontowana jest tulejka do montażu czujnika cofnięcia się płomienia oraz znajdują się otwory rewizyjne do opróżniania zbiornika z paliwa.

✔️ MOTOREDUKTOR

służy do napędu ślimaka i składa się z silnika elektrycznego oraz zespolonej przekładni (reduktora).

✔️ BEZPIECZNIK PRZECIĄŻENIOWY

w postaci metalowej zawleczki zabezpiecza silnik i motoreduktor przed ich uszkodzeniem w przypadku zablokowania ślimaka.

✔️ WENTYLATOR NADMUCHOWY

dostarcza odpowiednią ilość powietrza do spalania węgla na palenisku. Ilość dostarczonego powietrza jest zmienna, regulowana mikroprocesorowym regulatorem, w taki sposób aby zapewnić optymalne warunki spalania.

✔️ ZBIORNIK PALIWA

służy do magazynowania paliwa. Zamykany jest szczelną pokrywą z gazowym amortyzatorem oraz czujnikiem otwarcia klapy zbiornika. Zastosowano również dodatkowe zabezpieczenie przed cofnięciem płomienia w postaci systemu wyrównywania ciśnienia w zasobniku. W celu opróżnienia zbiornika należy odkręcić pokrywę otworu rewizyjnego na podajniku paliwa.

➡️ KONSTRUKCJA KOTŁA ELIMINUJE DODATKOWE OTWORY WYCZYSTNE, KTÓRE Z REGUŁY STANOWIĄ ŹRÓDŁO NIESZCZELNOŚCI

KOMFORT UŻYTKOWANIA

✔️ minimalizacja obsługi kotła wynikająca z automatycznego podawania paliwa z zasobnika paliwa (uzupełnianie raz na kilka dni)

✔️ ciepła woda dostępna przez 24 H na dobę przez cały rok

✔️ czystość obsługi, czystość kotłowni

✔️ szybki, łatwy i wygodny załadunek paliwa do zbiornika

✔️ system wyrównywania ciśnienia w zbiorniku paliwa oraz alarm otwartej klapy zasobnika ograniczają do minimum możliwość powstania pożaru w zasobniku

✔️ dowolna konfiguracja strony zasypu paliwa do zasobnika jak i strony otwierania wszystkich drzwiczek

✔️ pełne sterownie dodatkowym obiegiem grzewczym / siłownik zaworu mieszającego

✔️ regulacja wszystkich parametrów z poziomu mieszkania dzięki możliwości podłączenia panelu zdalnego TERMOMIZ (opcjonalnie)

✔️ możliwość sterownia GSM przez moduł wykonawczy SPIDER (opcjonalnie)

✔️ możliwość sterowania pracą kotła przez internet poprzez moduł Safe IT (opcjonalnie)

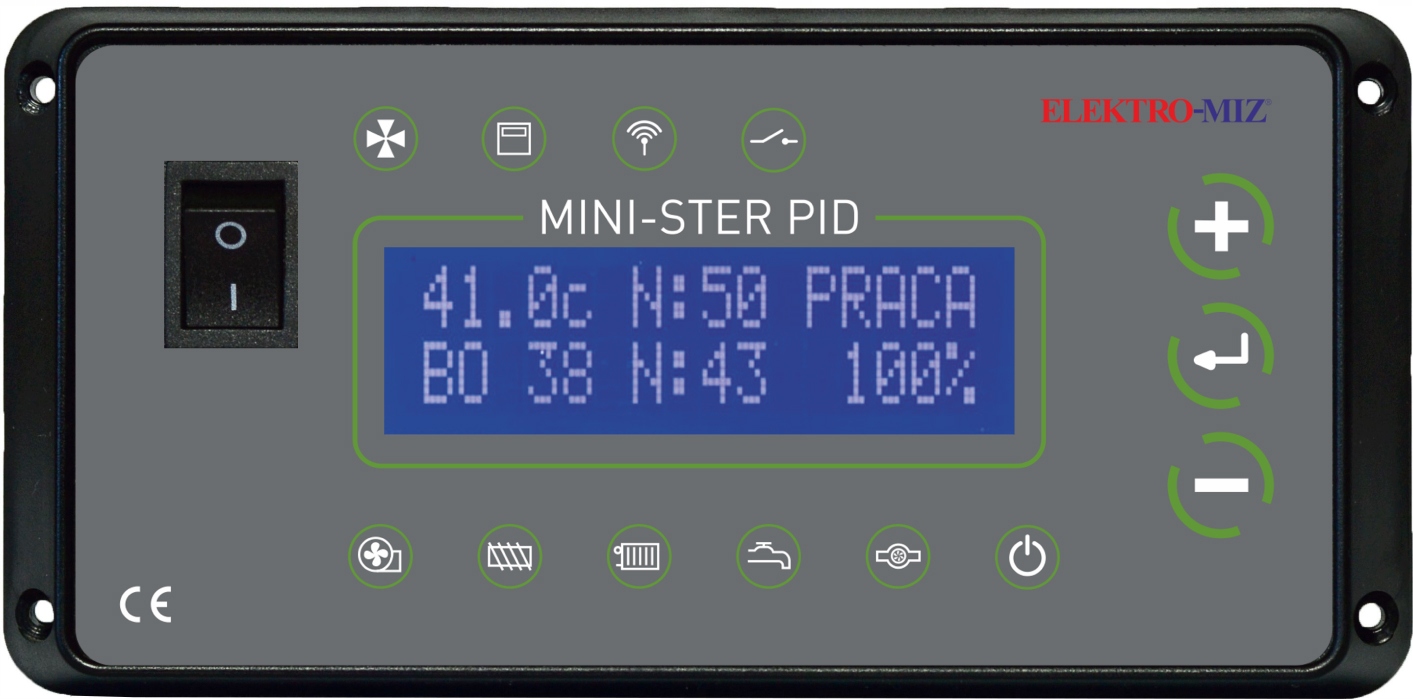

REGULATOR MINI-STER PID

wyposażony jest standardowo w funkcję CWU, użytkownik nastawia tylko temperaturę na zasobniku. Dobieg pompy oraz różnicę między temperaturą na zasobniku a kotłem dobiera sobie regulator automatycznie. Dodatkowo użytkownik może ustawić sobie większą temperaturę na zasobniku c.w.u. niż na kotle, a regulator tak będzie sterował pracą pomp aby dostarczać odpowiednią ilość ciepła na zasobnik c.w.u. i instalacje c.o., nie powodując jednocześnie przegrzania instalacji.

Dzięki rozbudowanemu algorytmowi pracy, regulator może oddzielnie sterować strefami czasowymi dziennymi oraz tygodniowymi zarówno dla temperatury kotła jak i c.w.u.

Sterownik MINI-STER PID z algorytmem PID II włącza kocioł na taką moc jaka jest w danym momencie potrzebna do utrzymania zadanej temperatury.

Kocioł grzeje przez cały czas, nie ma przestojów, nie ma gwałtownych zmian temperatury ani w kominie ani w komorze spalania a temperatura wody zasilającej jest bardzo stabilna.

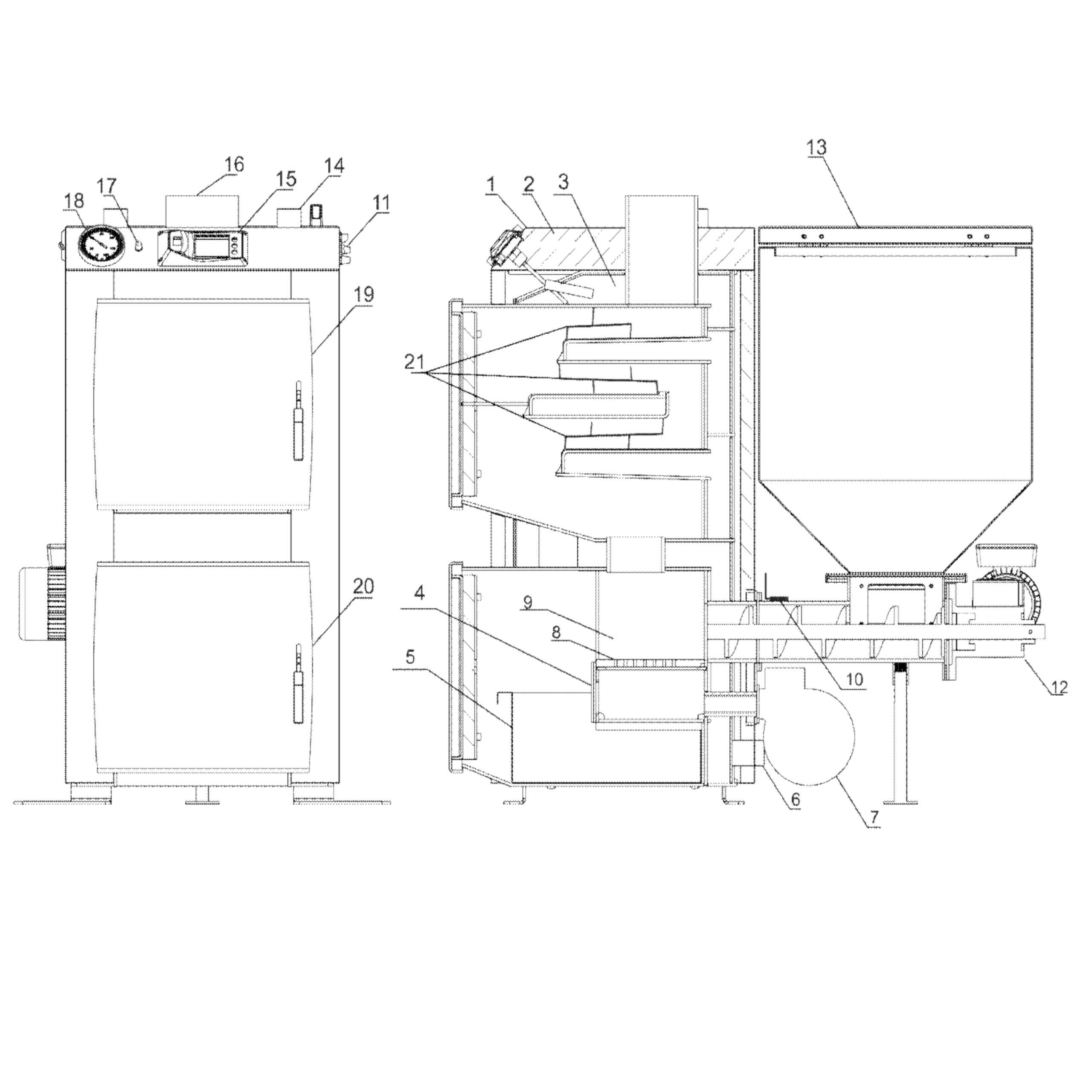

PRZEKRÓJ OGÓLNY KOTŁA SZTOKER

1 - obudowa kotła

2 - izolacja termiczna

3 - płaszcz wodny

4 - pokrywa komory powietrznej

5 - szuflada popielnikowa

6 - króciec powrotu

7 - wentylator nadmuchowy

8 - ruszt paleniskowy

9 - komora paleniskowa

10 - czujnik temperatury podajnika

11 - przyłącze zasilająco- czujnikowe

12 - podajnik z motoreduktorem

13 - zasobnik paliwa

14 - króciec zasilania

15 - elektroniczny regulator - sterownik

16 - czopuch

17 - ogranicznik temperatury

18 - termometr analogowy

19 - drzwiczki wyczystne

20 - drzwiczki paleniskowo- popielnikowe

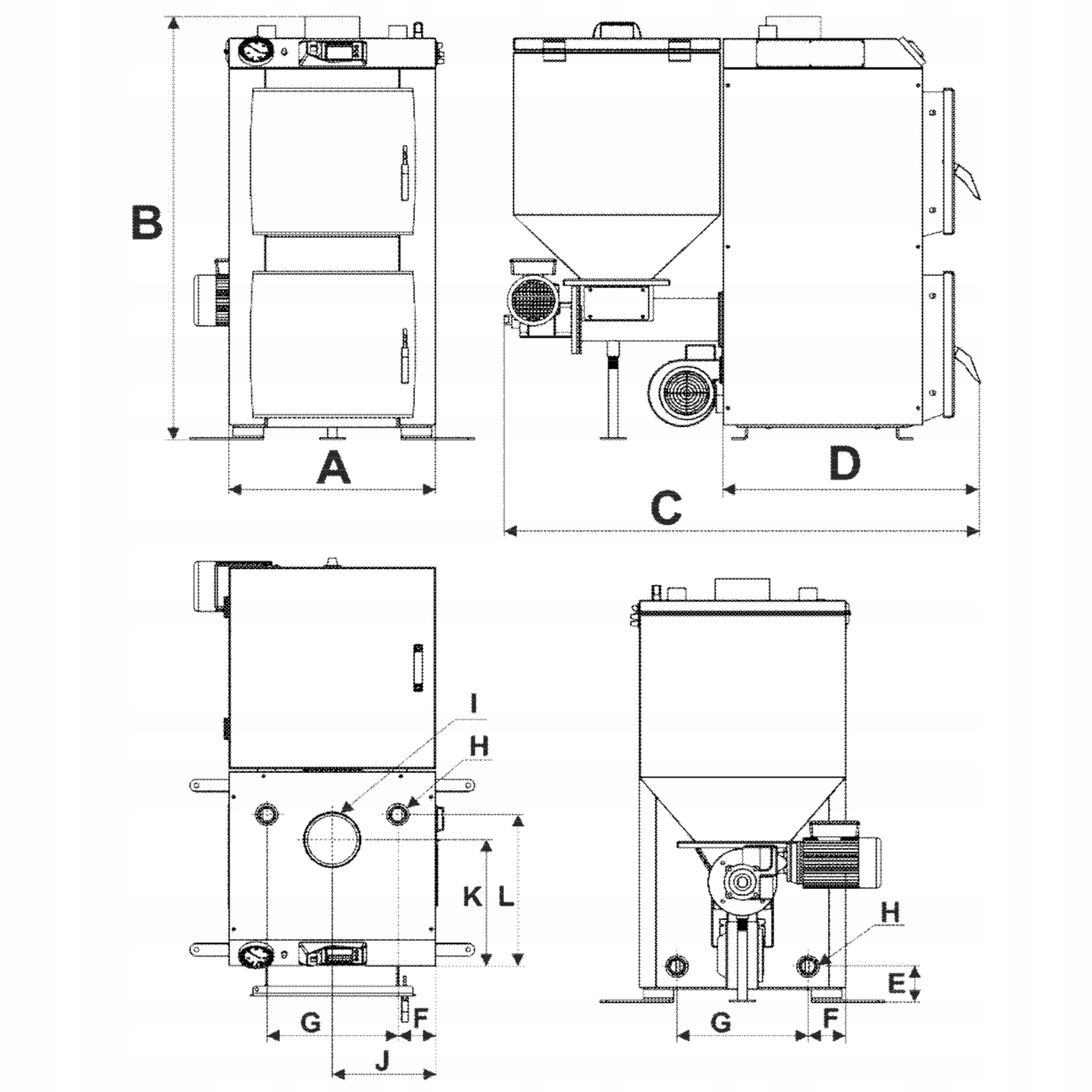

WYMIARY:

A: 380

B: 1000

C: 1150

D: 580

E: 85

F: 80

G: 230

H: G1"

I: 130

J: 190

K: 290

L: 360

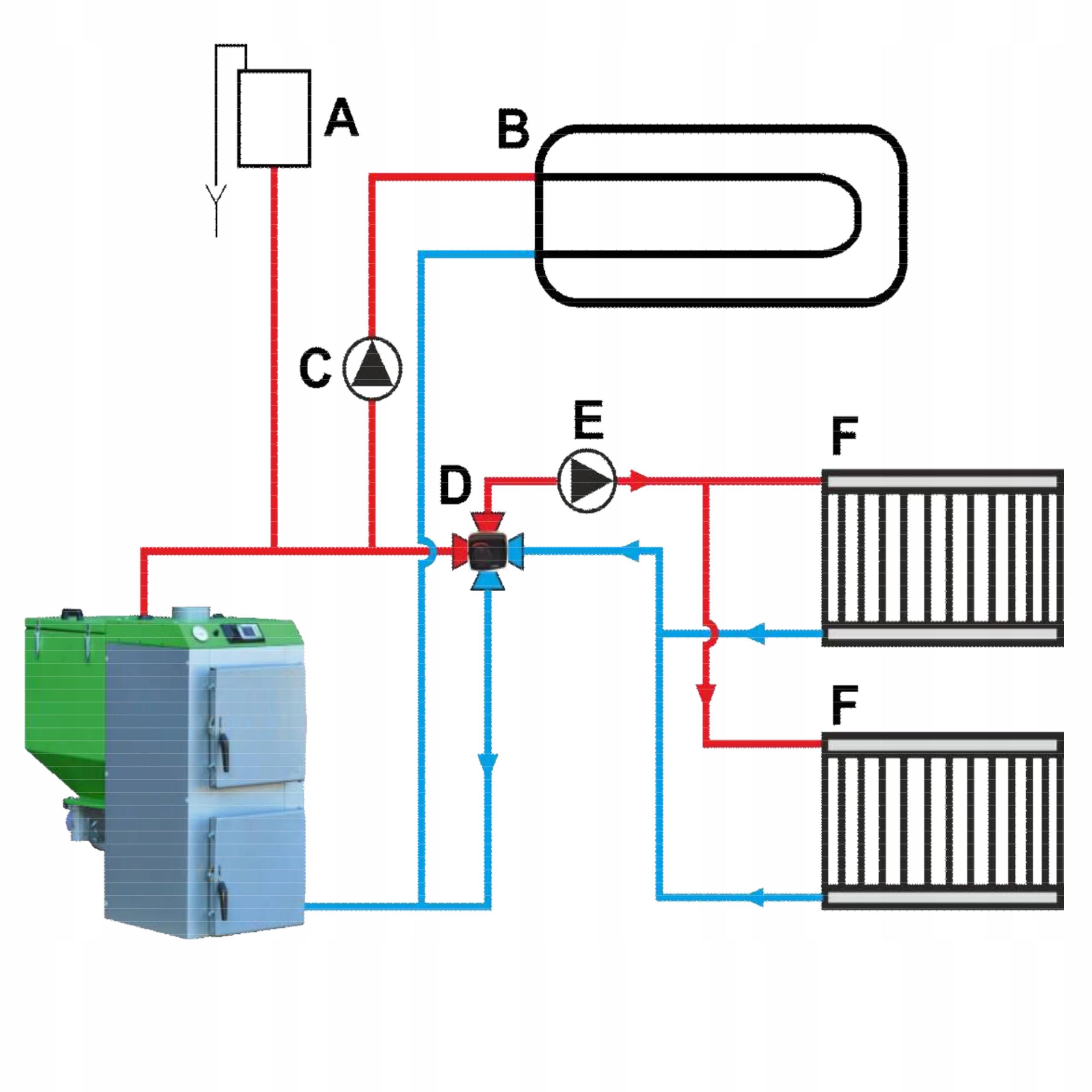

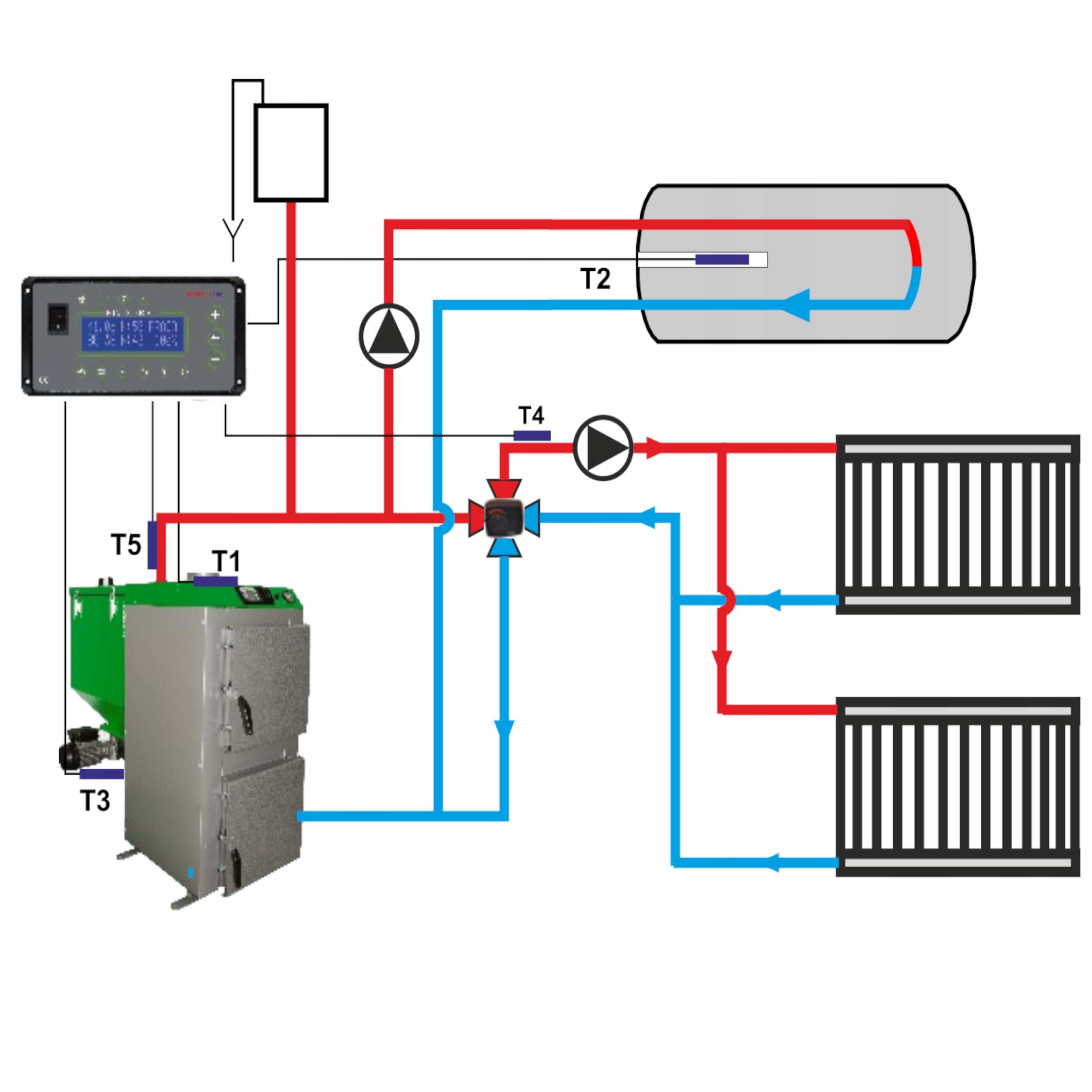

PRZYKŁADOWY SCHEMAT PODŁĄCZENIA KOTŁA

A - zbiornik wyrównawczy

B - podgrzewacz C.W.U.

C - pompa C.W.U.

D - zawór

E - pompa C.O.

F - grzejniki

ROZMIESZCZENIE CZUJNIKÓW

⭐ CZUJNIK TEMPERATURY KOTŁA (T1)

powinien być umieszczony w kapilarze na kotle. W przypadku braku kapilary w kotle, czujnik należy umieścić na rurze zasilającej kotła odpowiednio go przymocowując, aby zachować bliski kontakt z czynnikiem ciepła. Należy również czujnik zaizolować

⭐ CZUJNIK TEMPERATURY CWU (T2)

należy umieścić w kapilarze w bojlerze

⭐ CZUJNIK TEMPERATURY PODAJNIKA (T3 kosza)

należy umieścić na podajniku

⭐ CZUJNIK TEMPERATURY ZAWORU ( T4)

należy umieścić za zaworem siłownika 3 lub 4D

⭐ CZUJNIK STB (T5)

powinien być umieszczony w kapilarze na kotle. W przypadku braku kapilary w kotle, czujnik należy umieścić na rurze zasilającej kotła odpowiednio go przymocowując, aby zachować bliski kontakt z czynnikiem ciepła. Należy również czujnik zaizolować

DANE TECHNICZNE:

➢ Znamionowa moc cieplna: 8 kW

➢ Minimalna moc cieplna: 2 kW

➢ Wielkość powierzchni ogrzewanej: do 100 m2

➢ Klasa kotła wg PN-EN 303-5:2012: 5 najwyższa

➢ Klasa energetyczna: B

➢ Sprawność: 88,4 – 93,3%

➢ Paliwo: Węgiel kamienny typ 31.2 sortyment groszek o granulacji

5-25 mm

➢ Klasa paliwa: Paliwo kopalne – klasa „a”

➢ Zużycie paliwa: 1,18 kg/h

➢ Pojemność zasobnika paliwa: 70 kg

➢ Stałopalność: 60 h

➢ Pojemność wodna kotła: 40 l

➢ Masa kotła bez wody: 195 kg

➢ Wymagany minimalny ciąg spalin: 0,16 mbar

➢ Temperatura spalin:

moc min: 80

moc max: 170'C

➢ Strumień masy spalin:

moc min: 2,3 g/s

moc max 5,7 g/s

➢ Ciśnienie próbne: 0,25 MPa

➢ Max. dopuszczalne ciśnienie robocze: 0,20 MPa

➢ Temperatura wody na zasilaniu min./max: 65/80

➢ Temperatura wody na powrocie min: 50'

➢ Zakres regulacji temperatury: 40-80'C

➢ Min. temperatura wody kotłowej: 10'C

➢ Opory przepływu wody:

ΔT=20 180 Pa

ΔT=10 720 Pa

➢ Wymiary komina: 15x15 cm Ø 170 mm

➢ Minimalna wysokość komina: 6 mm

➢ Średnica czopucha: Ø 130 mm

➢ Zasilanie: 230 V/Hz

➢ Pobór mocy ≤ 190 W

➢ Poziom hałasu: < 65 dB (A)

➢ Średnica króćca zasilania i powrotu: G 1"

W informacjach dodatkowych instrukcja montażu oraz folder z danymi technicznymi
