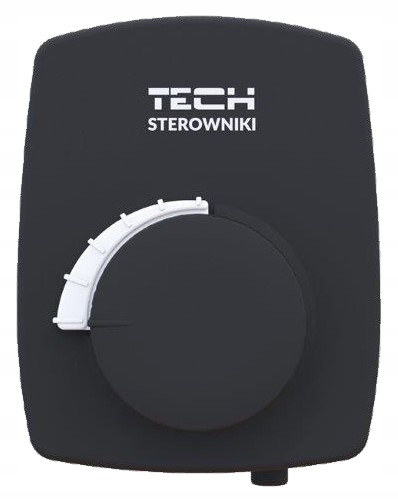

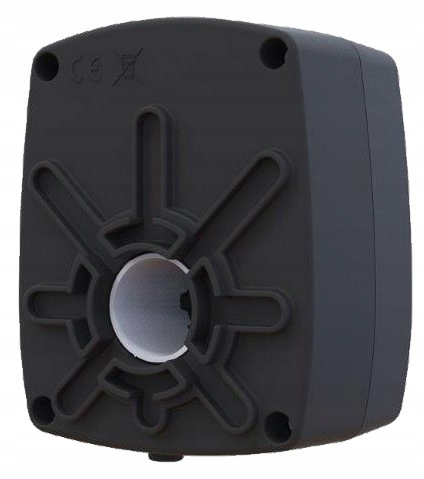

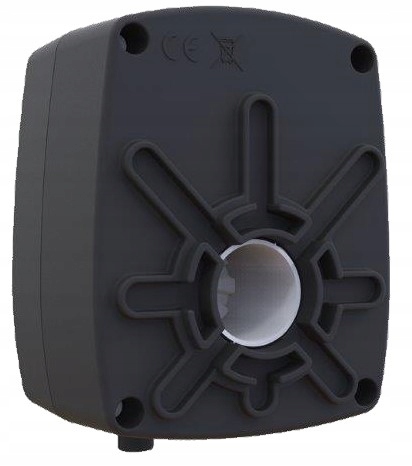

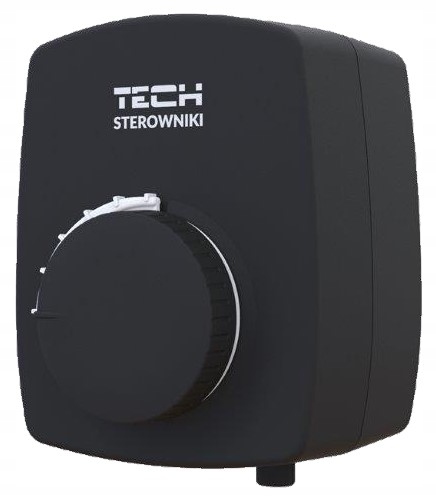

TECH SIŁOWNIK STZ-120 T

Siłownik STZ-120 T służy do sterowania trójdrogowymi oraz

czterodrogowymi zaworami mieszającymi. Sterowany jest 3-punktowym

sygnałem.

Dane techniczne:

• Zasilanie: 230V +/-10% /50Hz
• Maks. pobór mocy: 1,5w
• Temperatura otoczenia: 5'C - 50'C
• Czas obrotu o 90': 120sek.
• Moment obrotowy: 7 NM

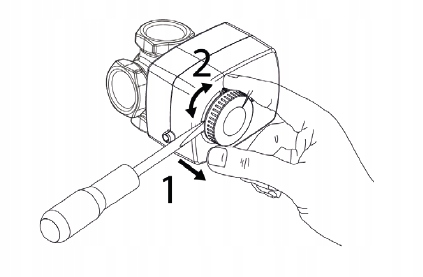

Siłownik posiada możliwość sterowania ręcznego za pomocą

wyciąganego pokrętła.

Zakres obrotu wynosi 90 stopni, a czas obrotu to 120 sekund

Do siłownika zamontowany jest przewód przyłączeniowy o dł. 1,5m.

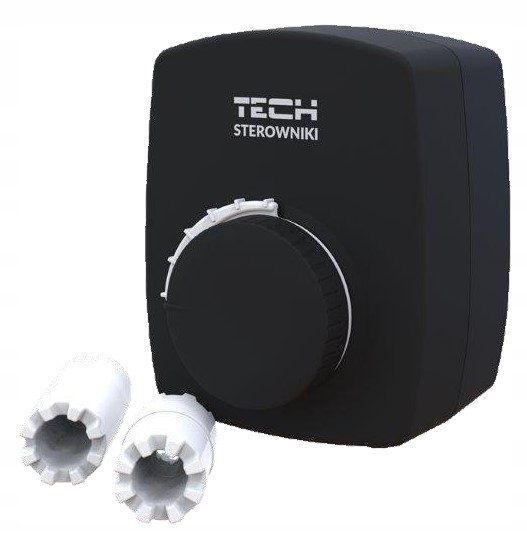

Siłownik STZ-120 T dostarczany jest w komplecie z adapterem, który

umożliwia łatwy montaż na obrotowym zaworze mieszającym.

Zastosowanie:

Dzięki specjalnemu sprzęgłu pomiędzy siłownikiem STZ-120 T, a

zaworami mieszającymi, cały zestaw charakteryzuje się wyjątkową

stabilnością i precyzją regulacji.

Siłownik STZ-120 T współpracuje z zaworami:

• ESBE
• Afriso (Pro Click)
• Herz
• Womix
• Honeywell
• Wita

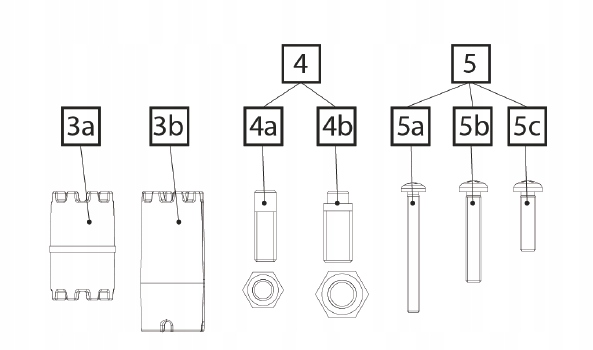

3a. do zaworów m.in. ESBE, Afriso, Herz, Womix, Honeywell

3b. do zaworów Wita

4. zależnie od rodzaju gwintu na zaworze

• 4a. śruba pozycjonująca i nakrętka M6

• 4b. śruba pozycjonująca i nakrętka M8

5a. do zaworów Wita

5b/5c. do zaworów m.in. ESBE, Afriso (Pro Click), Herz, Womix, Honeywell
