Zawór temperaturowy Herz Teplomix 5/4' 55-63 stopni 3 drogowy 1776614
- Stan : Nowy
GTIN:
267.51 zł netto

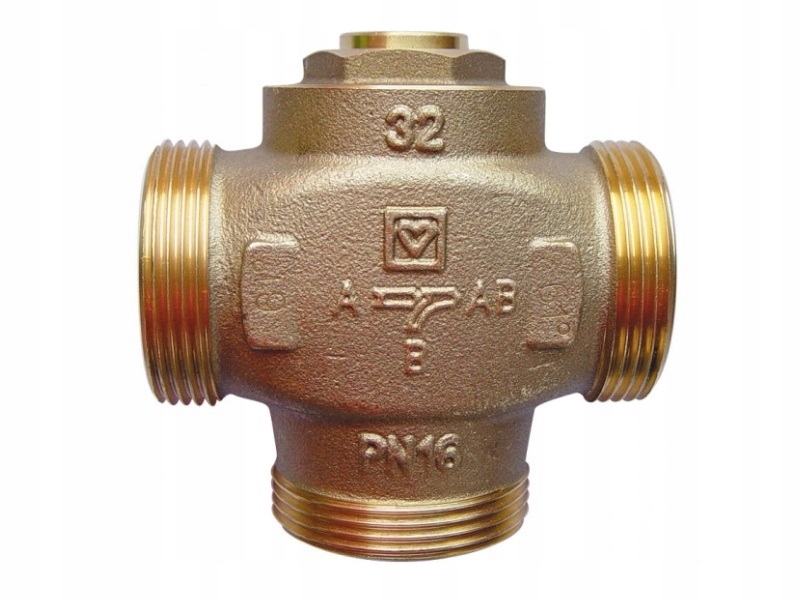

Termostatyczny zawór regulacyjny do podnoszenia temperatury kotła Teplomix DN32 Herz, przyłącza gwintowane 6/4" GZ
OBECNIE WYTWARZANE KOTŁY
gazowe, olejowe oraz stałopalne prawie zawsze wymaga ją ochrony
przed zbyt niską temperaturą czynnika wpływającego do kotła, tzw. ochrony przed zimnym powrotem.
Zbyt niska temperatura czynnika powracającego do kotła może spowodować niszczenie jego
elementów wewnętrznych po stronie spalin, powodowane nie pożądanym wykropleniem pary ze spalin.
FIRMA HERZ
proponuje rozwiązanie z zaworami trójdrogowymi mieszającymi, proporcjonalnymi, bez
pośredniego działania Herz Teplomix, gdzie element regulacyny zabudowany jest bez pośrednio w zaworze.
Wewnątrz zabudowany jest element termostatyczny realizujący funkcje regulacyjne.
Element regulacyjny znajduje się w strumieniu czynnika grzewczego.
Czynnik grzewczy, który omywa element termostatyczny jest mieszaniną czynnika powracającego
z instalacji o niskiej temperaturze oraz zasilania z kotła o wysokiej temperaturze.
Ich wzajemna proporcja jest ustalana przez element termostatyczny, w zależności
od temperatury obu strumieni po zmieszaniu w taki sposób, aby temperatura czynnika
wychodzące go z zaworu a wchodzącego do kotła nie była mniejsza niż 55°C - 63°C.

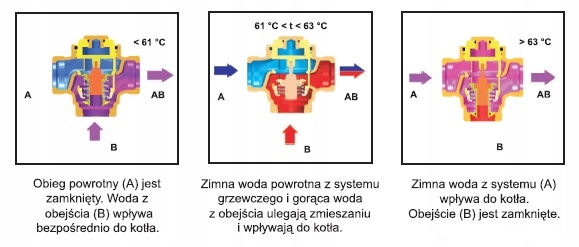

Gdy temperatura po zmieszaniu obu czynników jest zbyt niska, wówczas element
termostatyczny poprzez kurczenie się otwiera drogę dla czynnika gorącego z kotła
lub gdy jest zbyt wysoka, przez rozszerzanie się otwiera drogę dla czynnika z powrotu,
ograniczając napływ gorącego czynnika.

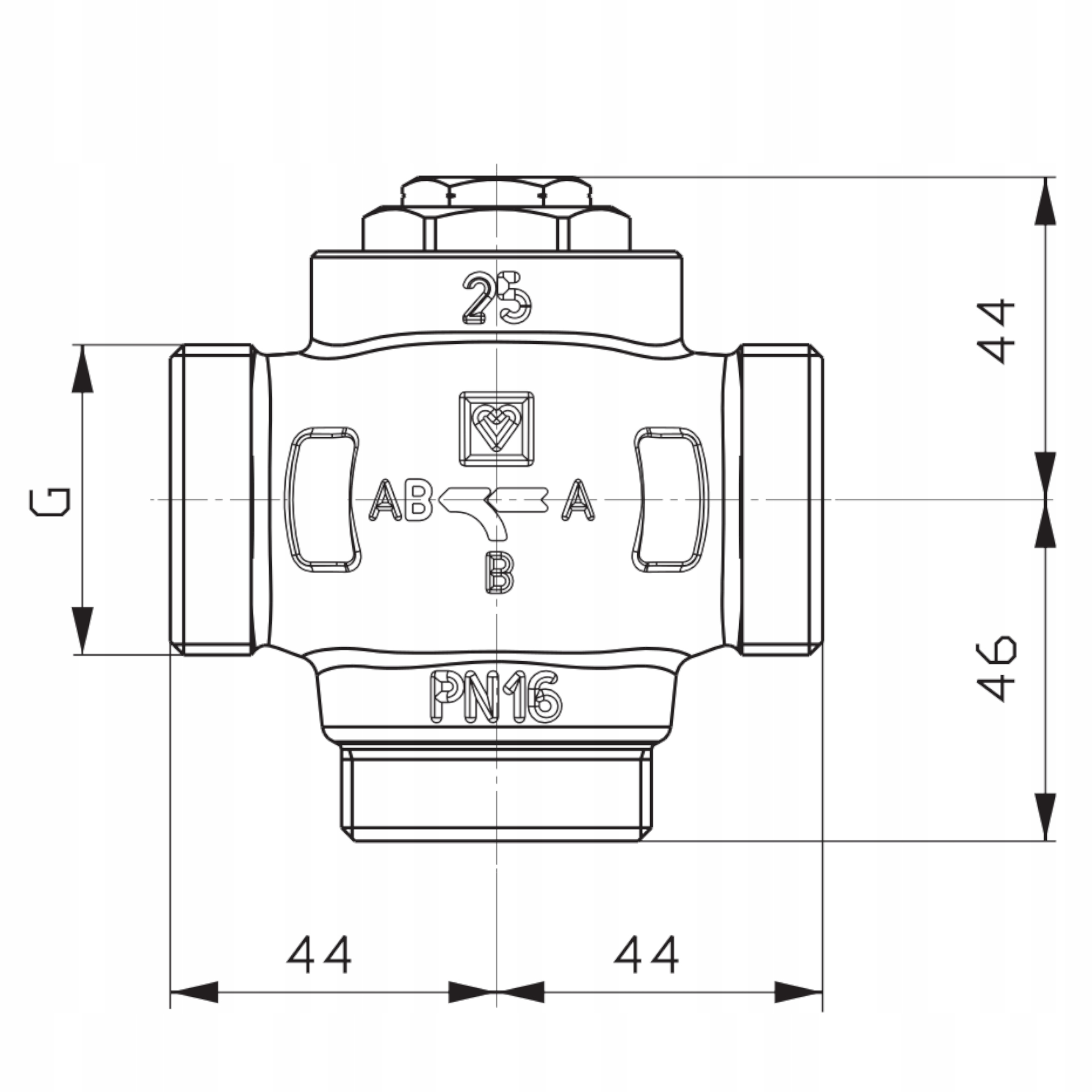

DANE TECHNICZNE:
➢ Ciśnienie pracy: PN 16
➢ Maksymalna temp.robocza: 110°C
➢ Temperatura otwarcia: 55-63°C
➢ Gwinty przyłączeniowe: 6/4"
➢ Średnica: DN32
➢ kv przelot = 14m3/h
➢ kv obejście = 16m3/h
➢ Nr.katalogowy: 1 7766 14
MODEL
wyposażony jest w funkcję termostatycznego zamykania przy obejściu. Przy temperaturze 63'C obejście zostaje zamknięte (rozgałęzienie B-AB) i otworzy się na ponownie przy temperaturze około 55'C Można zrezygnować z montażu zaworu regulacyjnego w obejściu.

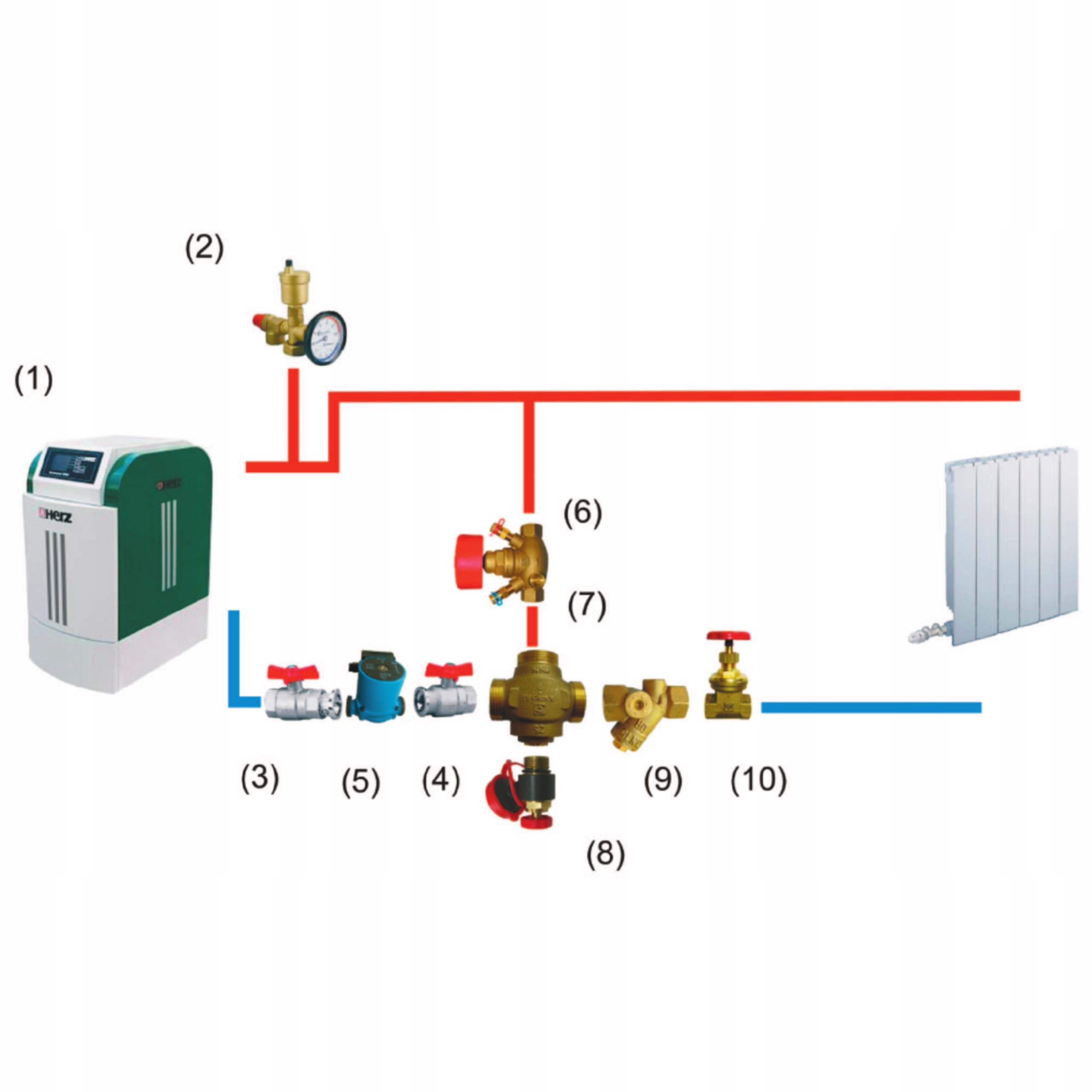

1 - kocioł herz
2 - zespół kotłowy złożony z odpowietrznika, zaworu bezpieczeństwa, termo-manometru i izolacji cieplnej
3 - zawór kulowy do bezpośredniego montażu pompy z zaworem zwrotnym
4 - zawór kulowy do bezpośredniego montażu pompy, pompa obiegowa
5 - pompa obiegowa
6 - zawór regulacyjny do ograniczania przepływu wody w obejściu
7 - termostatyczny zawór regulacyjny TOPLOMIX
8 - zawór spustowy z uchwytem i obrotowym przyłączem do węża DN10 z oringiem uszczelniającym
Alternatywnie: zawór spustowy napełniająco-spustowy "Thermoflex" do kotła bez uszczelki samouszczelniającej
9 - filtr
10 - zasuwa odcinająca
