Zawór temperaturowy Herz Teplomix 1' 61 stopni 3 drogowy 1776603
- Stan : Nowy
GTIN:
233.41 zł netto

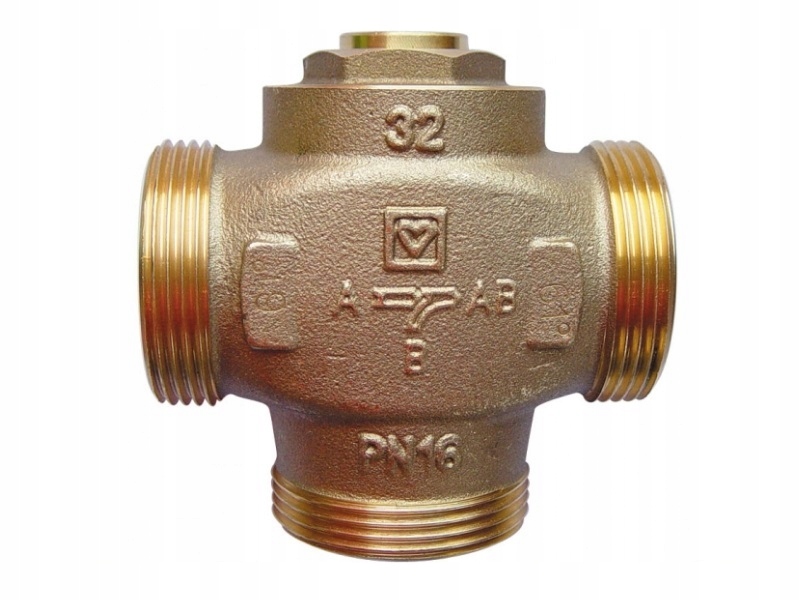

Termostatyczny zawór regulacyjny do podnoszenia temperatury powrotu kotła Teplomix DN25 Herz, przyłącza gwintowane 5/4" GZ
OBECNIE WYTWARZANE KOTŁY
gazowe, olejowe oraz stałopalne prawie zawsze wymaga ją ochrony
przed zbyt niską temperaturą czynnika wpływającego do kotła, tzw. ochrony przed zimnym powrotem.
Zbyt niska temperatura czynnika powracającego do kotła może spowodować niszczenie jego
elementów wewnętrznych po stronie spalin, powodowane nie pożądanym wykropleniem pary ze spalin.
FIRMA HERZ
proponuje rozwiązanie z zaworami trójdrogowymi mieszającymi, proporcjonalnymi, bez
pośredniego działania Herz Teplomix, gdzie element regulacyny zabudowany jest bez pośrednio w zaworze.
Wewnątrz zabudowany jest element termostatyczny realizujący funkcje regulacyjne.
Element regulacyjny znajduje się w strumieniu czynnika grzewczego.
Czynnik grzewczy, który omywa element termostatyczny jest mieszaniną czynnika powracającego
z instalacji o niskiej temperaturze oraz zasilania z kotła o wysokiej temperaturze.
Ich wzajemna proporcja jest ustalana przez element termostatyczny, w zależności od
temperatury obu strumieni po zmieszaniu w taki sposób, aby temperatura czynnika
wychodzącego z zaworu a wchodzącego do kotła nie była mniejsza niż 61°C.
Gdy temperatura po zmieszaniu obu czynników jest zbyt niska, wówczas element
termostatyczny poprzez kurczenie się otwiera drogę dla czynnika gorącego z kotła.
DANE TECHNICZNE:
➢ Ciśnienie pracy: PN 16
➢ Maksymalna temp.robocza: 110°C
➢ Temperatura otwarcia: 61°C

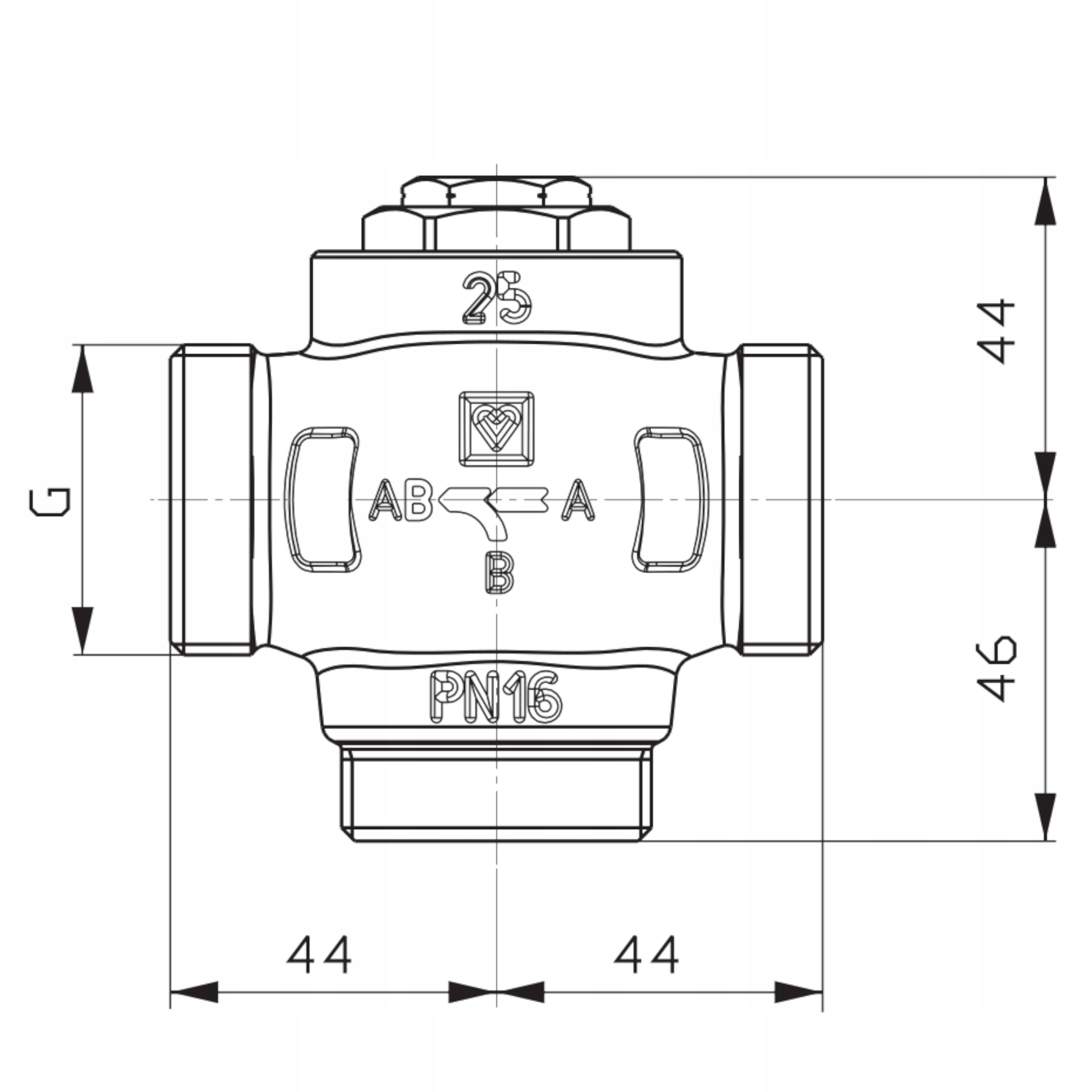

➢ Gwinty przyłączeniowe: 5/4"
➢ Średnica: DN25
➢ kv przelot = 11m3/h
➢ kv obejście = 17m3/h
➢ Nr.katalogowy: 1 7766 03
TEMPERATURA REGULOWANA

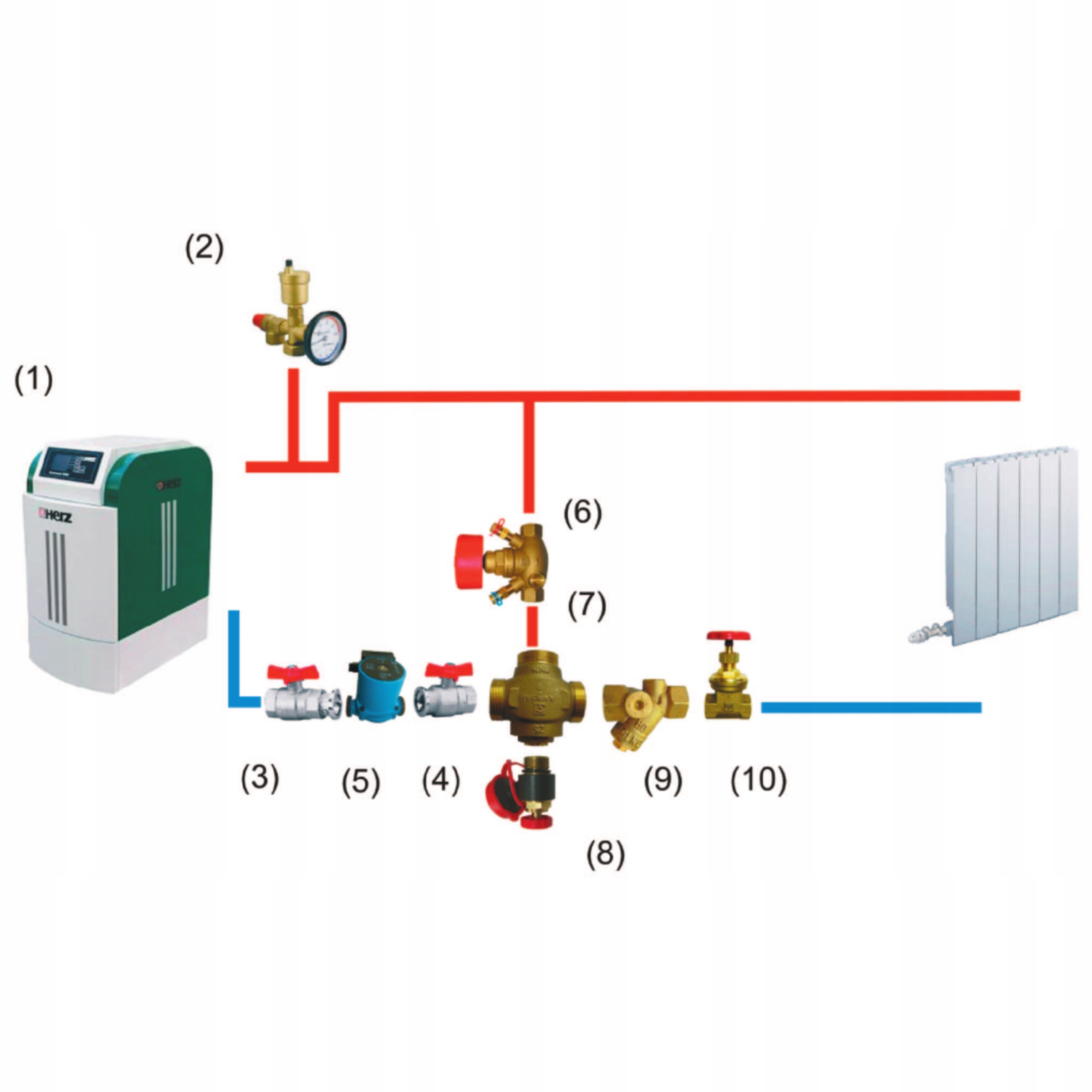

dla przepływu A-AB około 61'C. Zalecany montaż zaworu regulacyjnego w obejściu pomiędzy przewodem doprowadzającym i odprowadzającym kotła.
1 - kocioł herz
2 - zespół kotłowy złożony z odpowietrznika, zaworu bezpieczeństwa, termo-manometru i izolacji cieplnej
3 - zawór kulowy do bezpośredniego montażu pompy z zaworem zwrotnym
4 - zawór kulowy do bezpośredniego montażu pompy, pompa obiegowa
5 - pompa obiegowa
6 - zawór regulacyjny do ograniczania przepływu wody w obejściu
7 - termostatyczny zawór regulacyjny TOPLOMIX
8 - zawór spustowy z uchwytem i obrotowym przyłączem do węża DN10 z oringiem uszczelniającym
Alternatywnie: zawór spustowy napełniająco-spustowy "Thermoflex" do kotła bez uszczelki samouszczelniającej
9 - filtr
10 - zasuwa odcinająca
