RTL-Box 324 VARIO Z ZAWOREM TERMOSTATYCZNYM TYPU RTL I KASETĄ PODTYNKOWĄ

.

JAKOŚĆ MA ZNACZENIE

ZESTAW ZAWIERA:

✔️ RTL–Box 324 Vario

✔️ Śruby montażowe

✔️ Klucz do zmiany nastaw

✔️ 2 klamry zaciskowe

✔️ 2 luźne przyłącza typu Eurokonus

✔️ 3 kątowniki montażowe

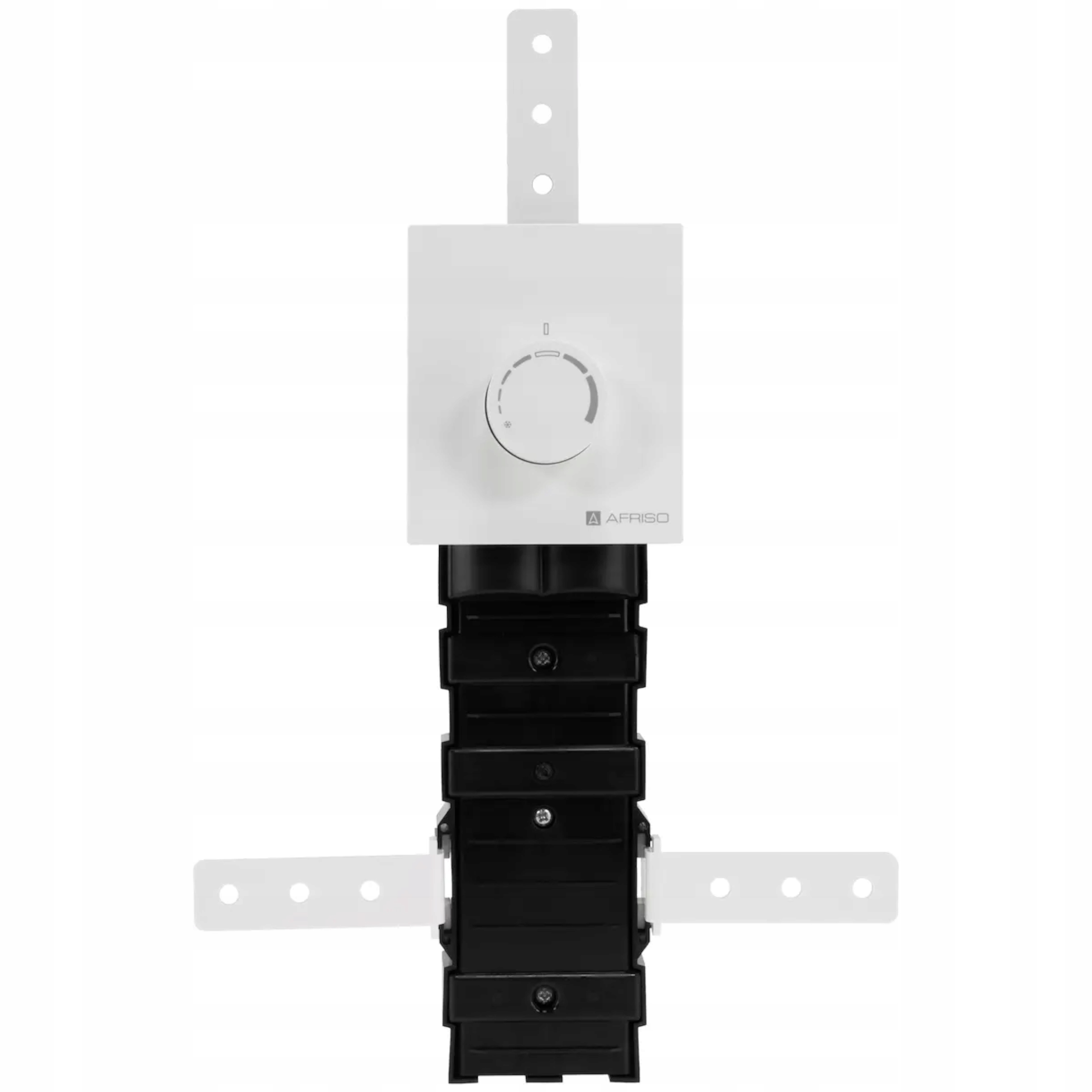

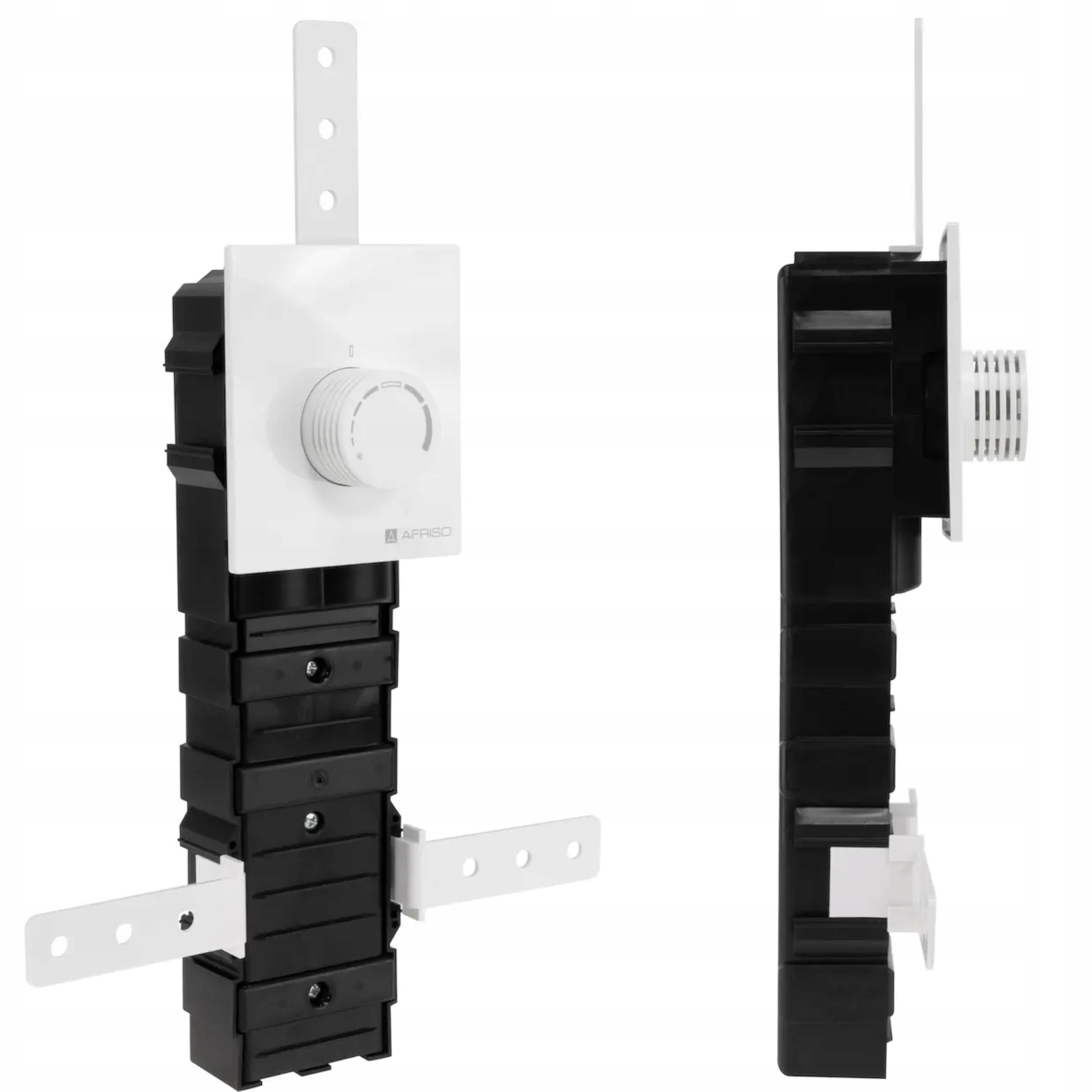

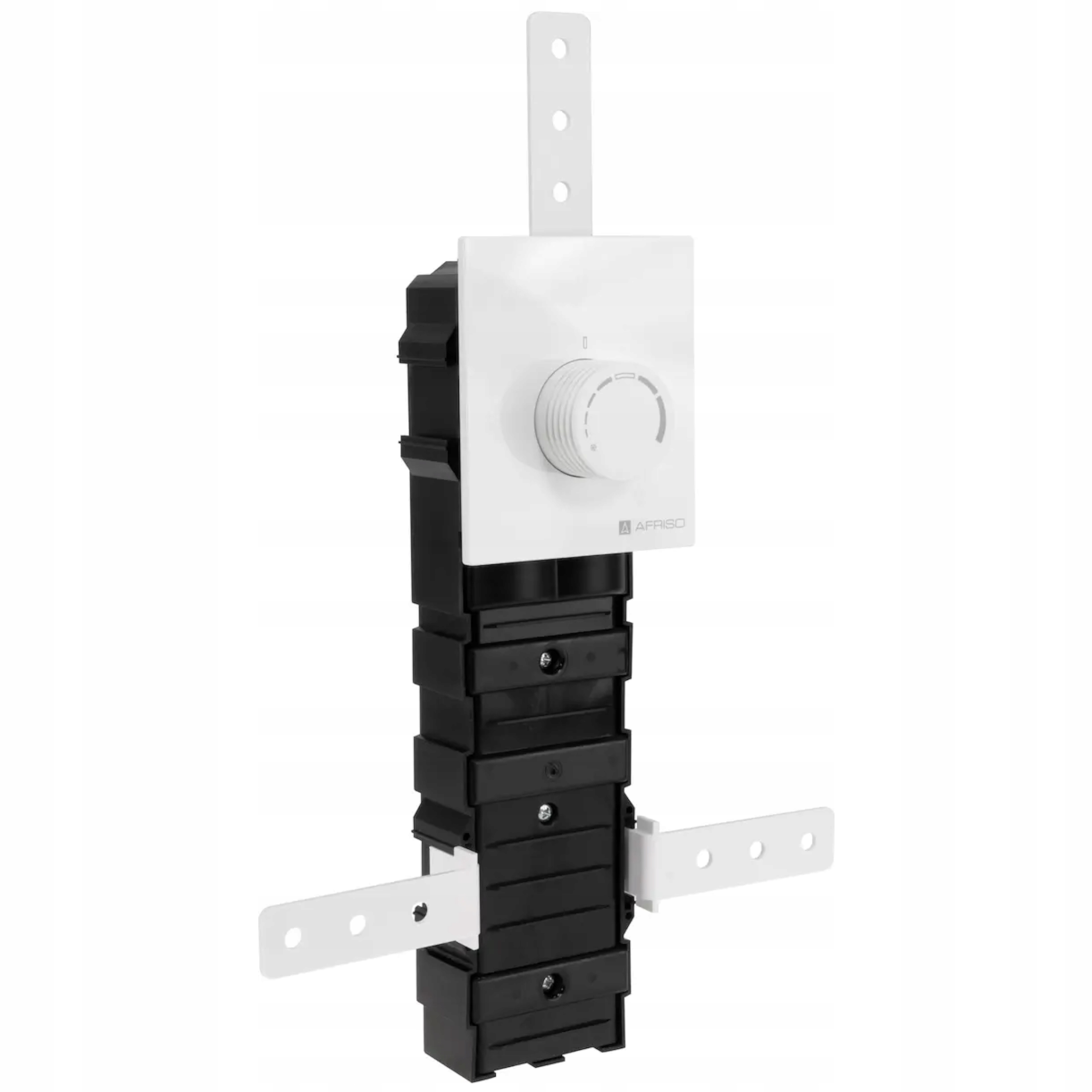

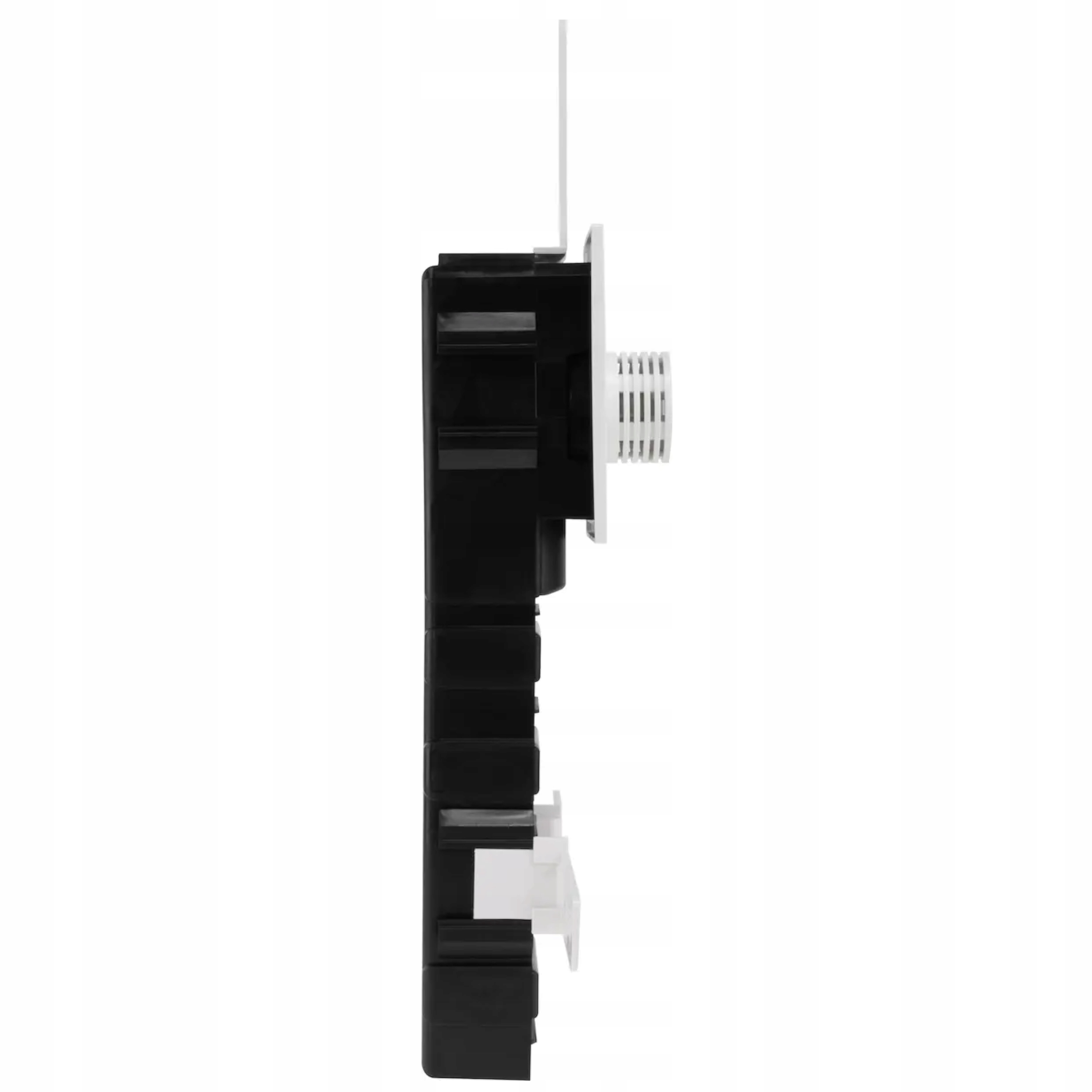

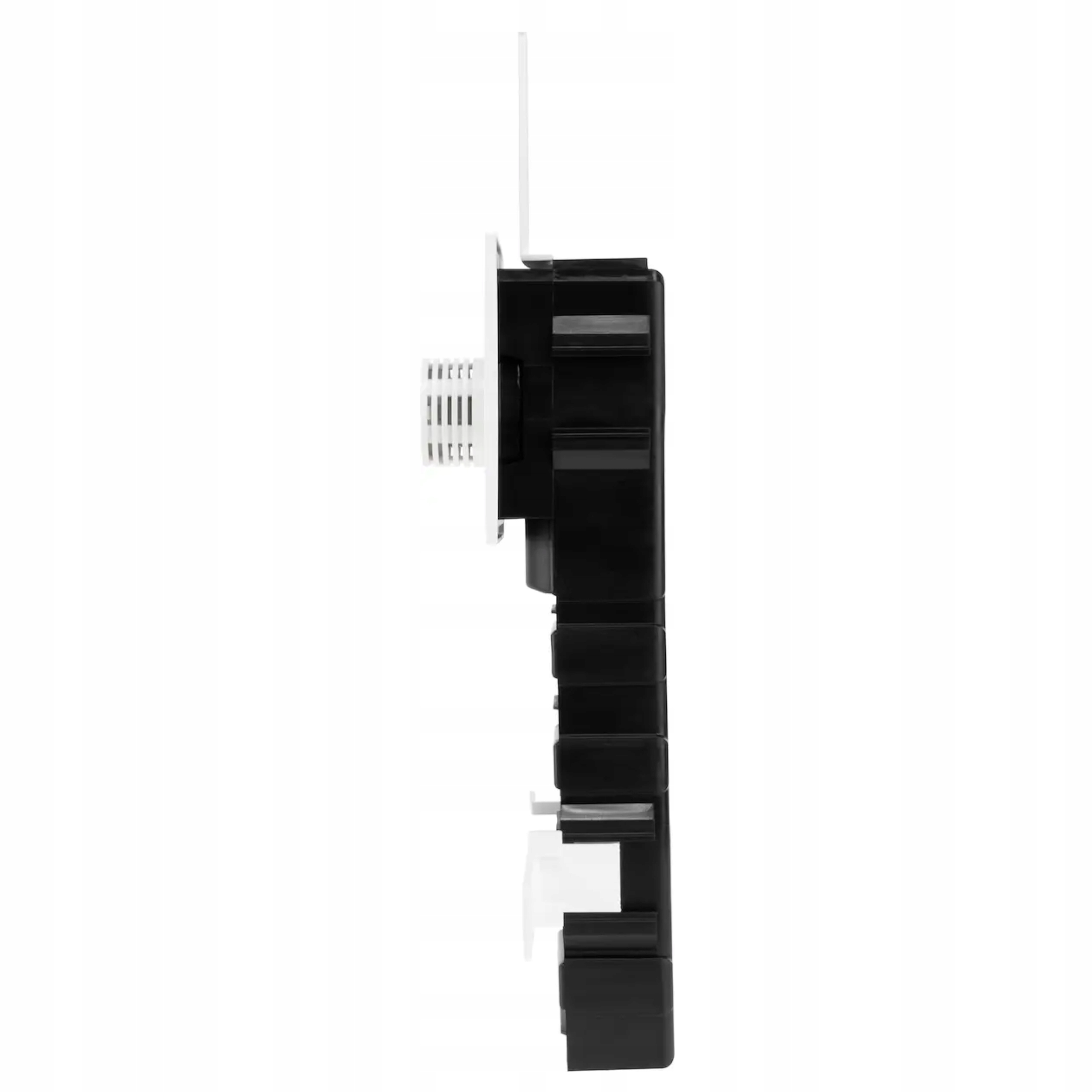

RTL–Box 324 Vario

Stosowany w instalacjach grzewczych płaszczyznowych.

Przeznaczony do regulacji temperatury w pomieszczeniach, które wcześniej były wyłącznie ogrzewane przez grzejnik.

Idealny do pomieszczeń o małej powierzchni np. łazienek.

MONTAŻ

Montowany na powrocie pojedynczej pętli ogrzewania, utworzonego z instalacji grzejnikowej.

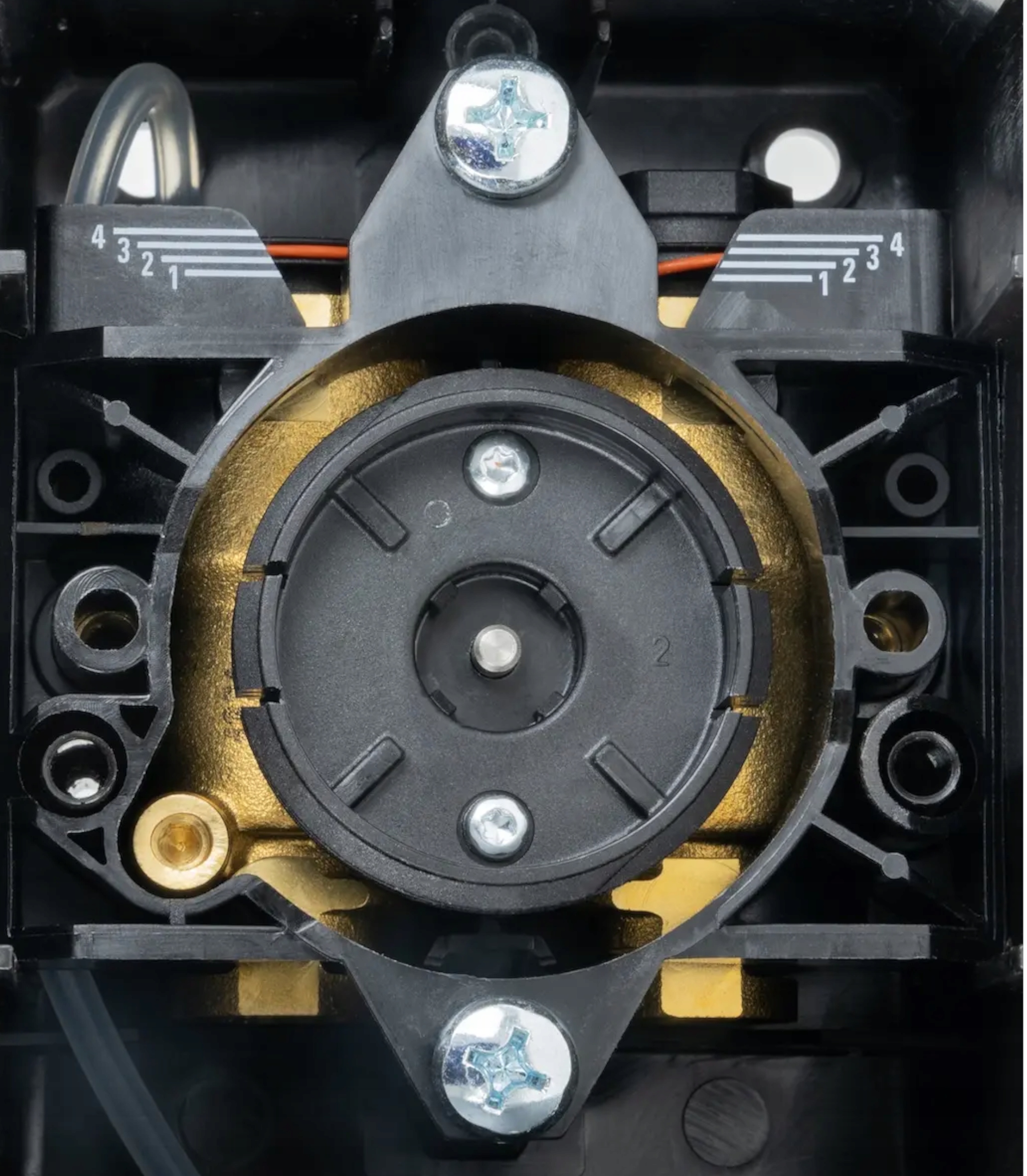

Umożliwia dokładną regulację przepływu, temperatury podłogi i pomieszczenia.

RTL–Box 324 Vario może obsłużyć do 90 mb rury podłogówki, czyli około 15 m2 powierzchni.

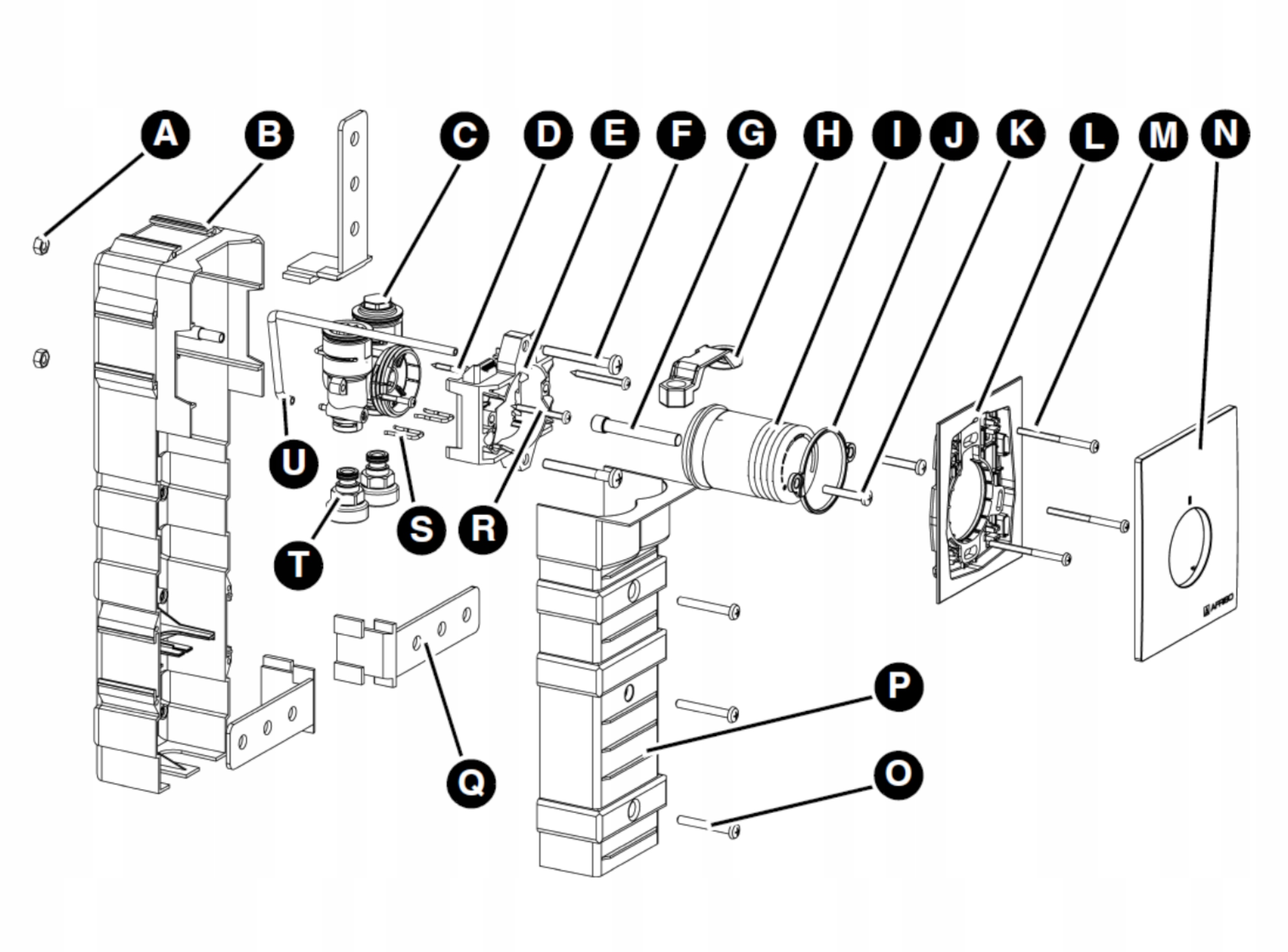

BUDOWA:

A. Nakrętka sześciokątna M6

B. Obudowa kanału

C. Zespół zaworowy

D. Śruba z łbem soczewkowym 3,5x25

E. Gniazdo pokrętła

F. Śruba z łbem soczewkowym M6x50

G. Popychacz zaworu

H. Klucz regulacyjny

I. Głowica regulacyjna

J. Pierścień blokujący głowicy

K. Śruba z łbem soczewkowym M5x30

L. Ramka montażowa

M. Śruba z łbem soczewkowym 4x55

N. Zadrukowany front

O. Śruba z łbem soczewkowym 5x40

P. Pokrywa obudowy kanału

Q. Kątownik montażowy

R. Śruba z łbem soczewkowym 4x40

S. Klamra zaciskowa

T. Złącze typu Eurokonus

U. Wężyk odpowietrzający

DANE TECHNICZNE:

➢ maksymalna temperatura medium 90°C

➢ zakres regulacji temperatury 8 ÷ 28°C

➢ przyłącza eurokonus G¾"

➢ maksymalne ciśnienie 6 bar
