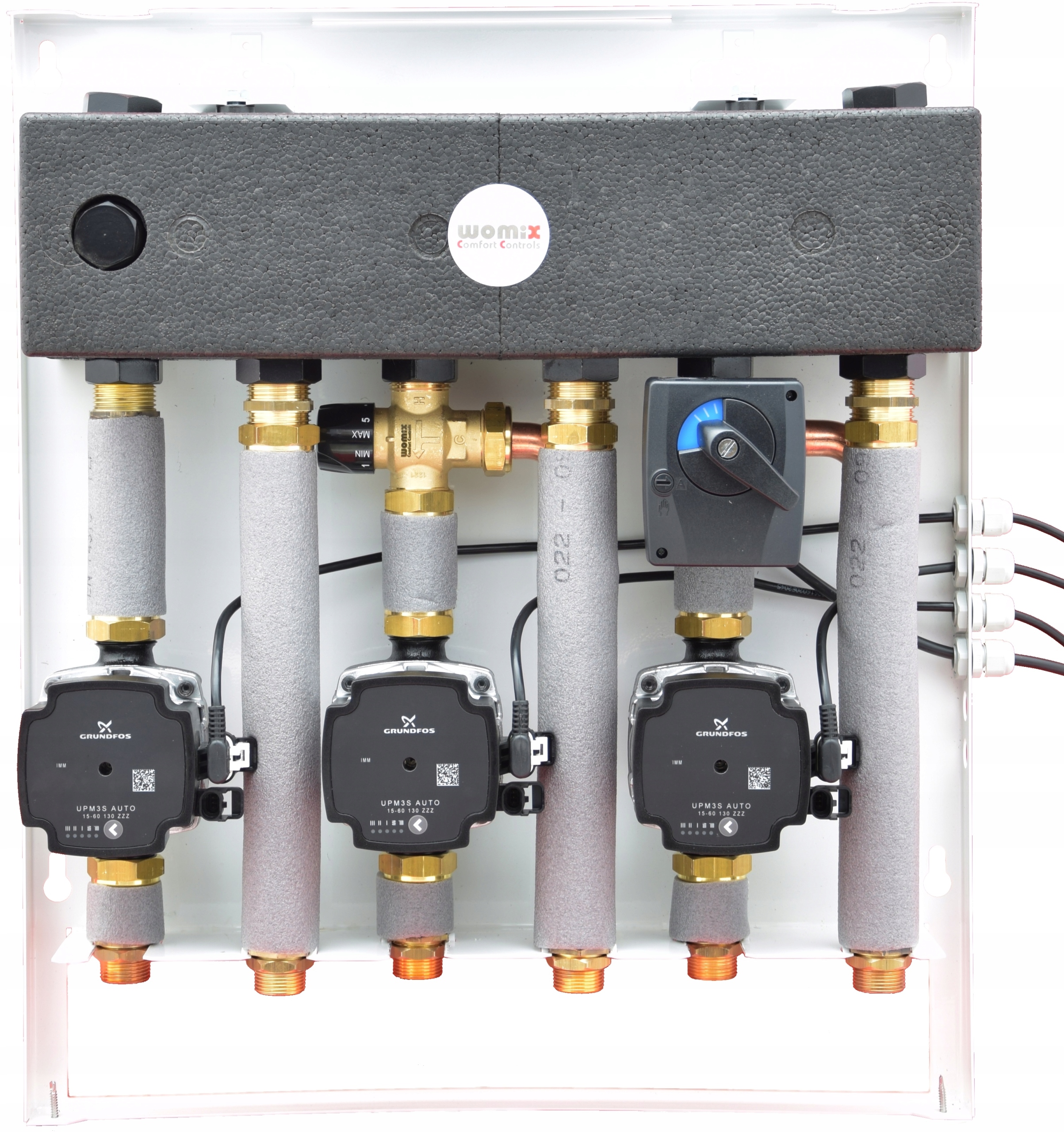

Grupa pompowa Womix MIX-BOX 132

z pompami Grundfos UPM3S Auto 15-60,

zestaw jeden obieg grzewczy bezpośredni,

jeden z termostatycznym zaworem mieszającym

oraz jeden zaworem mieszającym obrotowym

i siłownikiem elektrycznym.

Bezkonkurencyjna jakość

System kontroli jakości obejmuje wszystkie etapy produkcji.

Każde urządzenie przed wysłaniem do klienta przechodzi kontrolę.

System MIX-BOX jest kompletnym systemem rozdziału obiegów grzewczych w instalacji

z wiszącym kotłem grzewczym, zarówno standardowym jak i kondensacyjnym.

Może obsługiwać trzy różne obiegi grzewcze

Grupy pompowe są wyposażone w pompę Grundfos UPM3S Auto 15/60

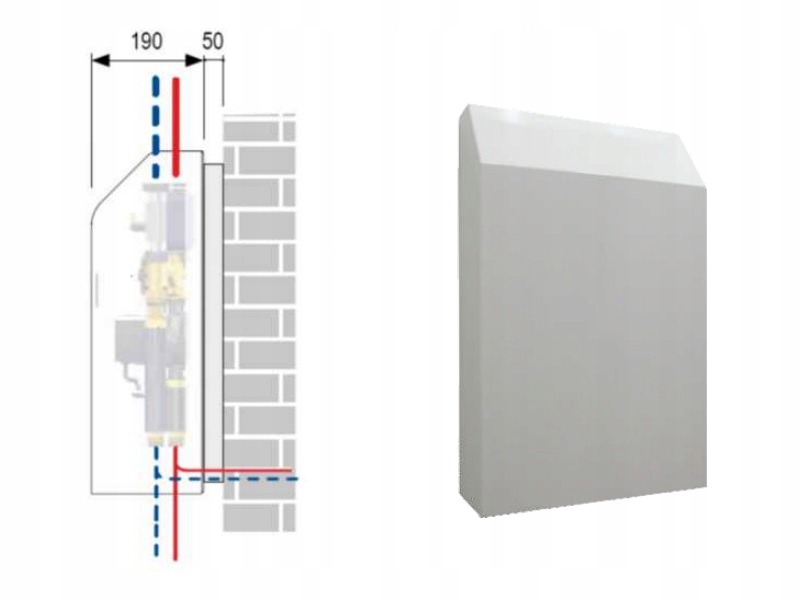

Szafka systemu MIX-BOX wykonana jest w wersji naściennej.

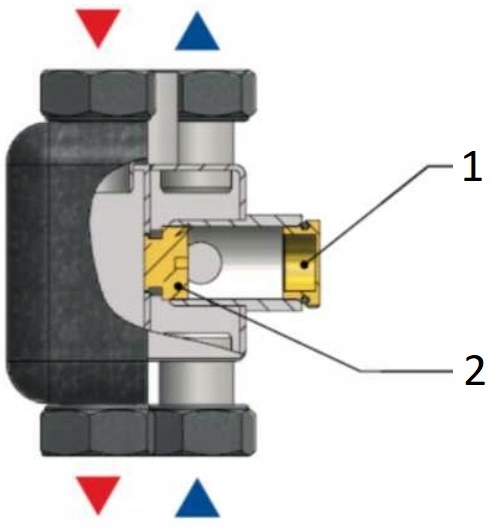

Rozdzielacz CX wykonany jest ze stali malowanej na czarno i jest

izolowany. Wyposażony jest w zwrotnicę hydrauliczną która za pomocą

śruby zaślepiającej może być otwarta (patrz rysunek).

1. śruba zamykająca

2. śruba zaślepiająca zwrotnicę hydrauliczną

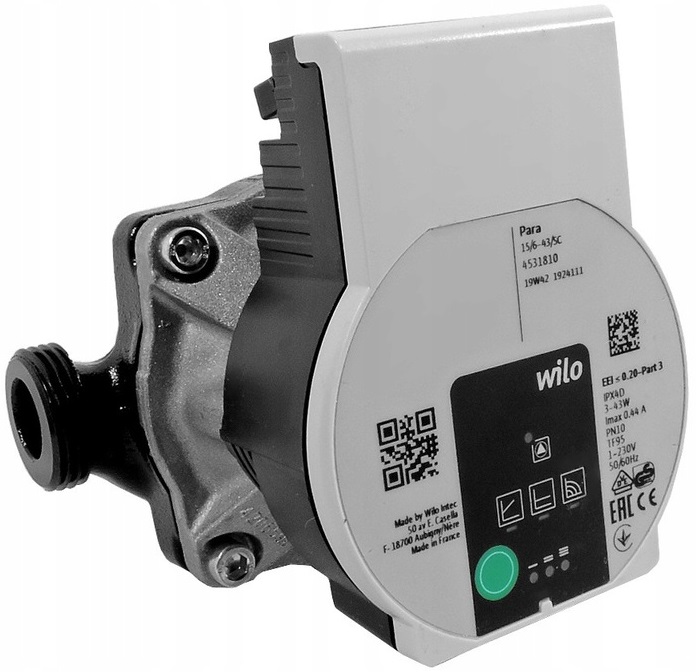

Opcjonalnie MIX-BOX można wyposażyć

w pompy Wilo Yonos Para 15-60.

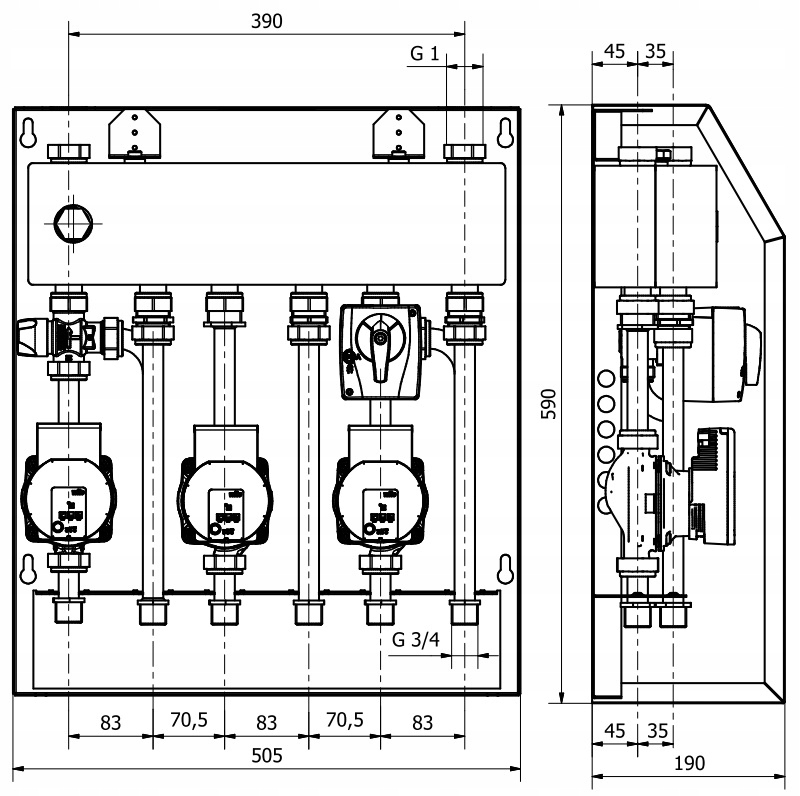

Zestaw zawiera:

1. Szafkę naścienną P3 (art. nr: 604002)

2. Rozdzielacz CX 3F (art. nr: 604011)

3. Grupa SA 83 MIX-BOX 20 z pompą Grundfos UPM3S Auto 15/60 (art. nr: 604065)

4. Grupa SMTC 83 MIX-BOX 20 z pompą Grundfos UPM3S Auto 15/60 (art. nr: 604075)

5. Grupa SMT 83 MIX-BOX 20 z pompą Grundfos UPM3S Auto 15/60 (art. nr: 604085)

Dane techniczne:

Materiał rozdzielacza: stal ST 37.1

Materiał szafki: blacha galwanizowana, malowana proszkowo RAL 9010

Materiał grup pompowych: mosiądz Ms 58, miedź

Maksymalna temperatura pracy: 110ºC

Maksymalne ciśnienie pracy: 6 bar

Izolacja: EPP czarna 40 g/l

Napięcie zasilania pomp: 230 VAC, 50 Hz

Zakres temp. zaworu termostatycznego: 20ºC - 43ºC

Podłączenie: strona kotłowa - 1" GW (nakrętka)

strona instalacyjna - 3/4" GZ

Max moc grzewcza: 30 kW
