MAGNETYCZNY SEPARATOR ZANIECZYSZCZEŃ DIAMOND 3/4"

.

➡️ JAKOŚĆ MA ZNACZENIE

DIAMOND MAGNETIC

to bardzo wydajny przepływowy filtr magnetyczny.

Ten prosty w montażu, łatwy w czyszczeniu i konserwacji filtr

chroni wszelkie instalacje centralnego ogrzewania poprzez

usunięcie praktycznie 100% zawiesiny tlenku żelaza.

Polecany jest zwłaszcza do systemów z elektroniczną pompą obiegową.

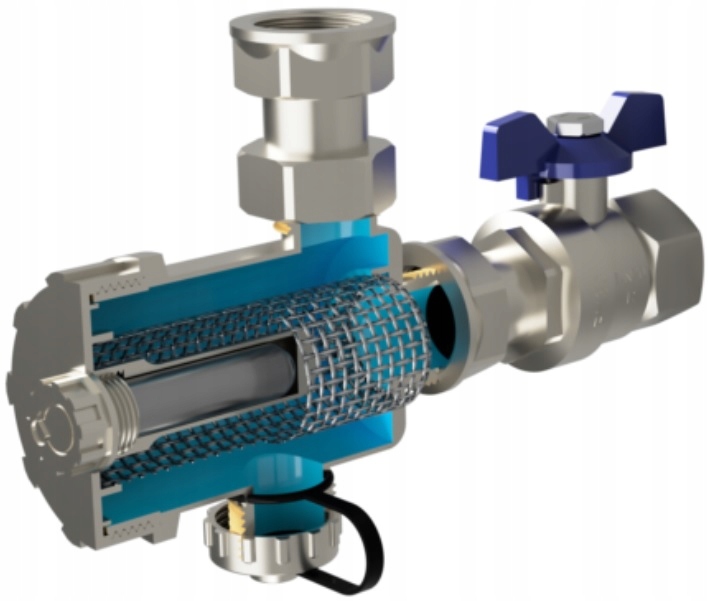

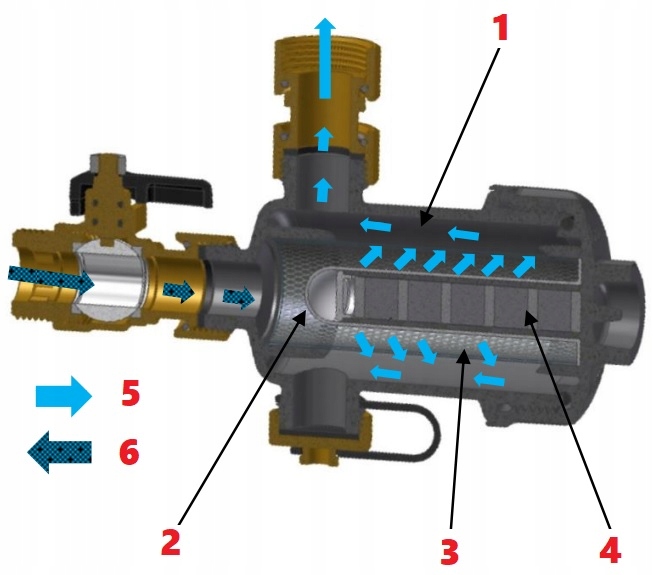

1. komora filtracji

2. przewód ochronny magnesu

3. wkład filtrujący

4. magnes neodymowy

5. woda po filtracji

6. woda zanieczyszczona

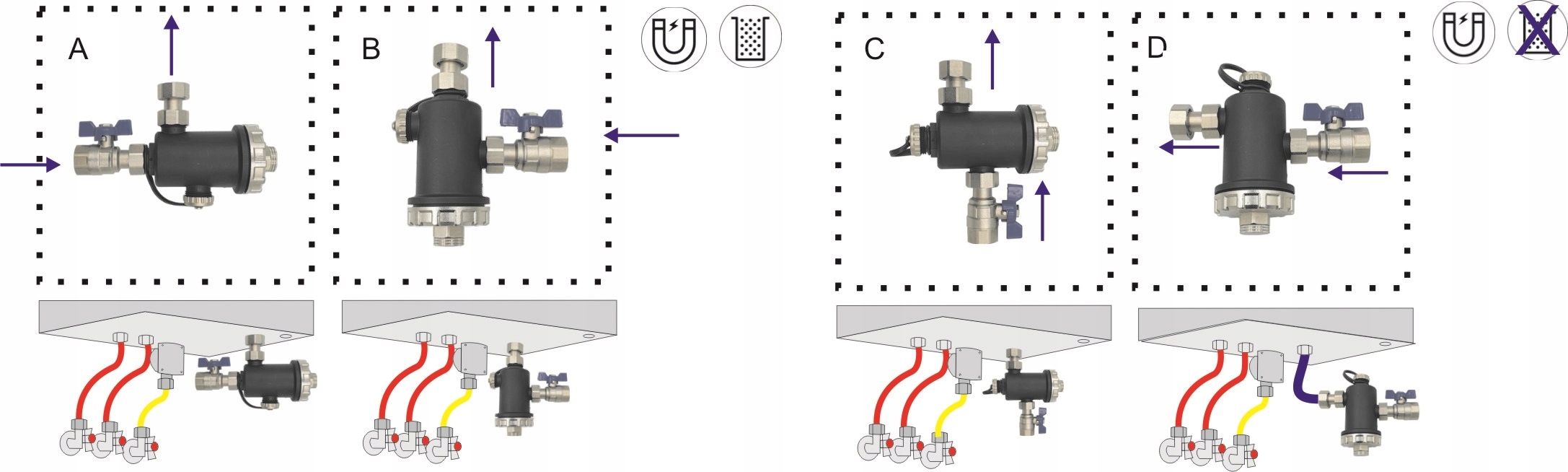

MOŻLIWOŚCI MONTAŻU

schemat C, D - tylko funkcja magnetyczna

WSPÓŁCZESNE KOTŁY GRZEWCZE

doskonale współpracują z instalacjami centralnego ogrzewania.

Wydajność ta, może jednak zostać w znacznym stopniu obniżona jeśli nie przywiązuje się odpowiedniej wagi do utrzymania czystości wewnątrz instalacji.

Od zawsze większość z nich ulega zanieczyszczeniu tlenkiem żelaza, który powstaje w wyniku korozji i przybiera formę osadu.

Drobinki tlenku żelaza różnią się wielkością swych submikronowych cząstek, które znajdują się w ciągłym obiegu podczas pracy systemu.

Mogą one powodować uszkodzenie zaworów pomp,a sama wydajność kotła gwałtownie spada jeśli dotrą one do reszty systemu.

Filtr zapewnia ochronę instalacji centralnego ogrzewania i zwiększa jego wydajność.

Został zaprojektowany, by wyeliminować osad tlenku żelaza z zachowaniem szybkości przepływu.

Dodatkową korzyścią dla instalatorów jest zamontowany w dole filtra zawór serwisowy.

Po jego odcięciu pełni rolę zaworu spustowego umożliwiającego łatwe odprowadzanie zanieczyszczeń.

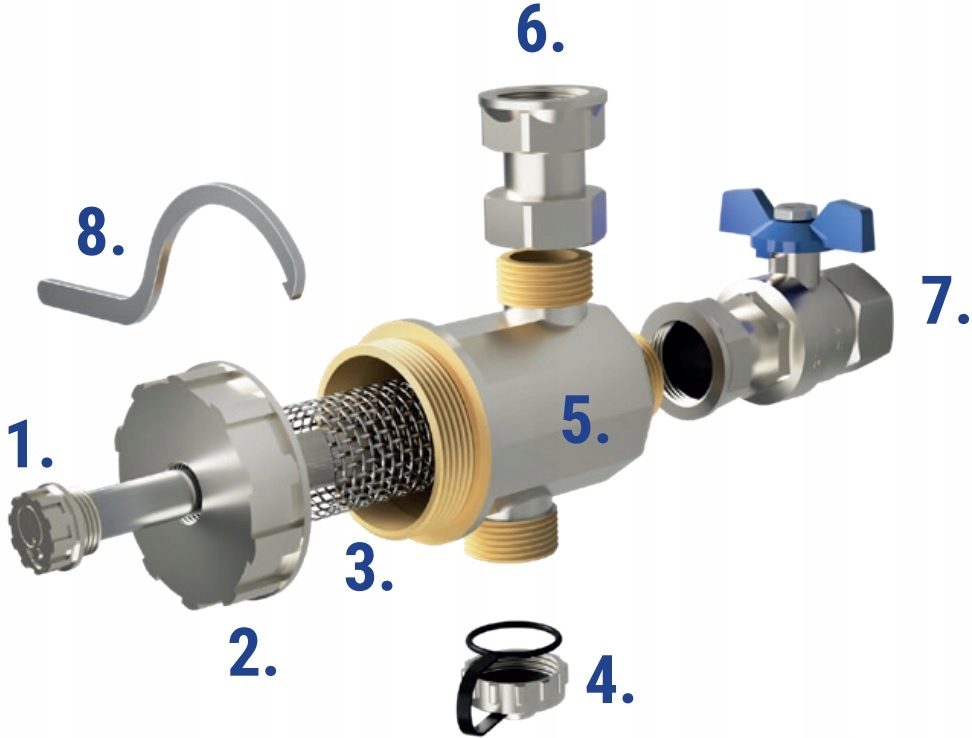

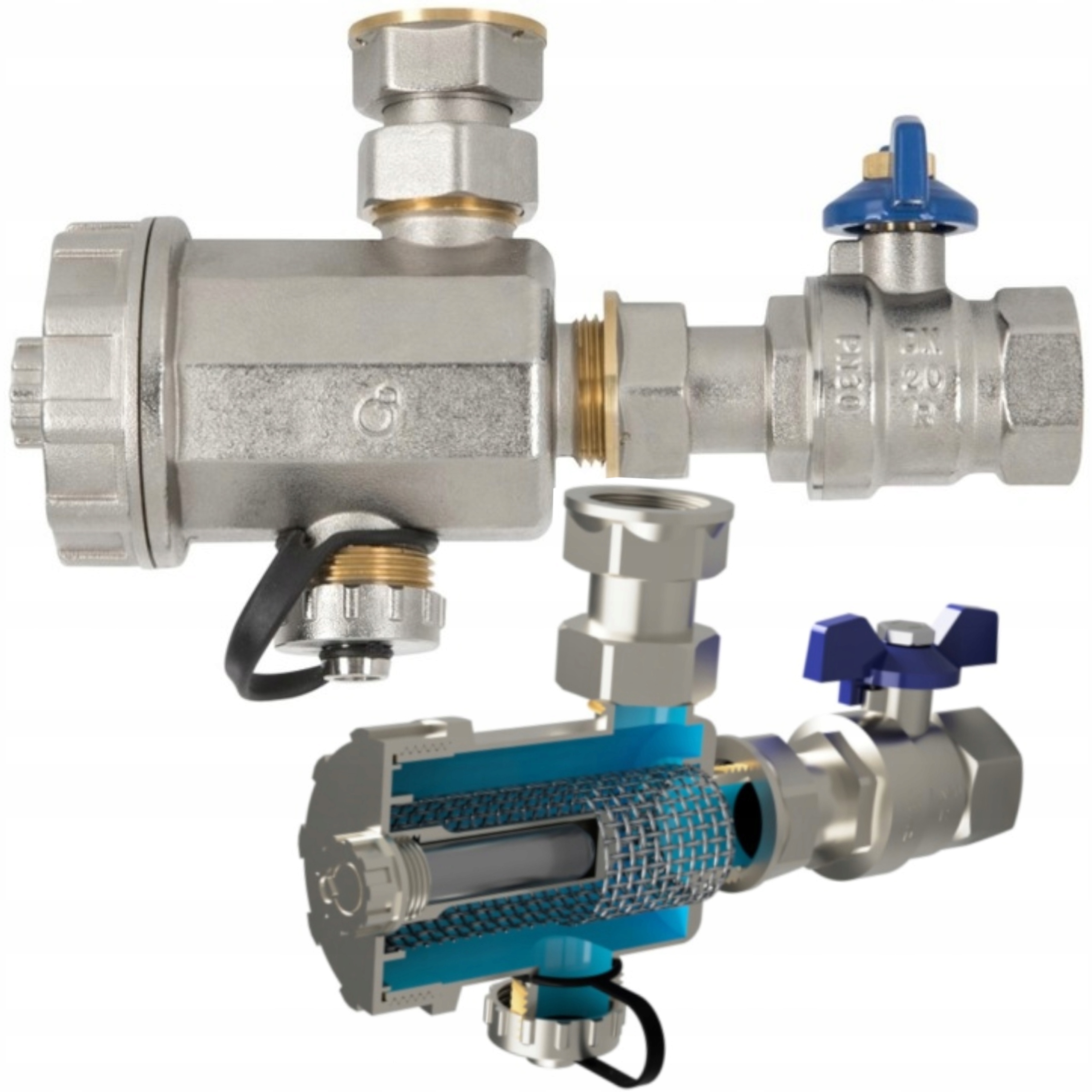

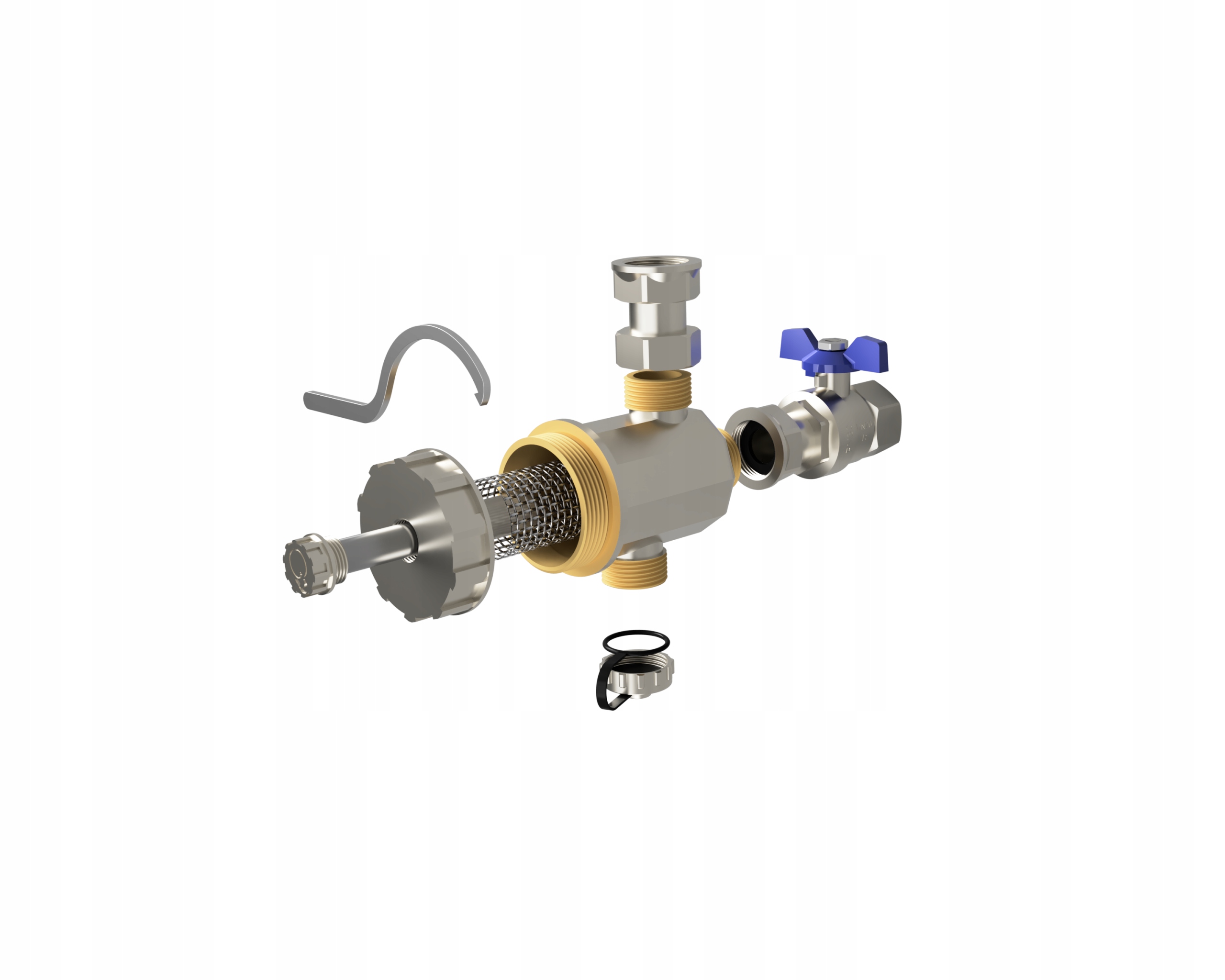

BUDOWA:

1. magnes neodymowy

2. mosiężna nakrętka i tuleja magnesu

3. filtr siatkowy ze stali nierzewnej

4. korek spustu

5. mosiężna obudowa filtra

6. śrubunek mosiężny - podłączenia kotła

7. zawór kulowy p podłączenie instalacji

8. klucz

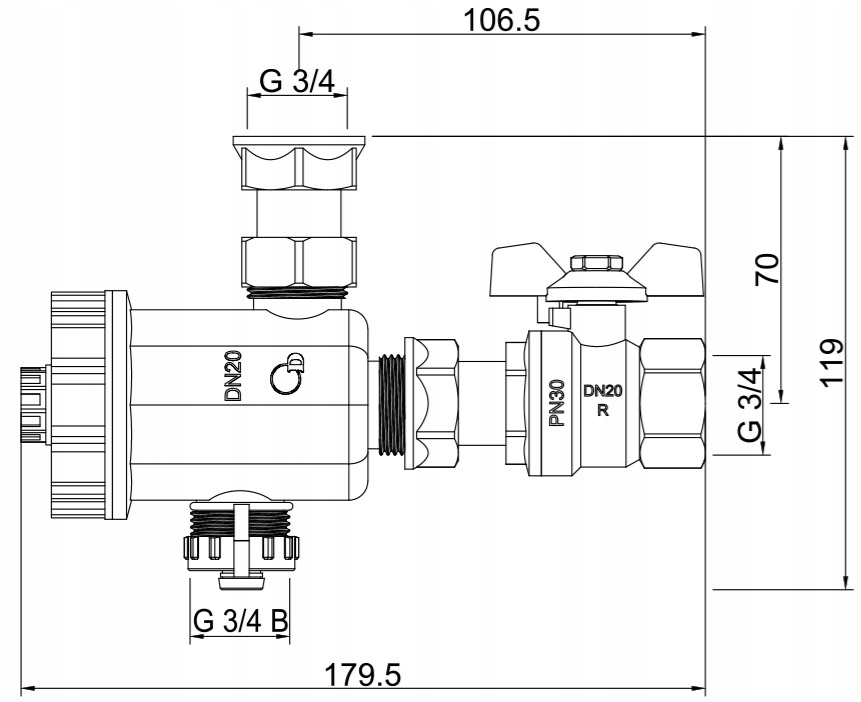

DANE TECHNICZNE:

➢ Obudowa: mosiądz

➢ Wkład filtracyjny: AISI 304

➢ Uszczelnienia hydrauliczne: EPDM

➢ Magnes: neodym 9000 gausów

➢ Korpus zaworu kulowego: mosiądz

➢ Złączka obrotowa: mosiądz

➢ Zgodny z płynami: woda, woda + glikol 30% max

➢ Maksymalne ciśnienie robocze: 10 bar

➢ Temperatura pracy: 0 ÷ 120 ° C

➢ Stopień filtracji: 800 μm
