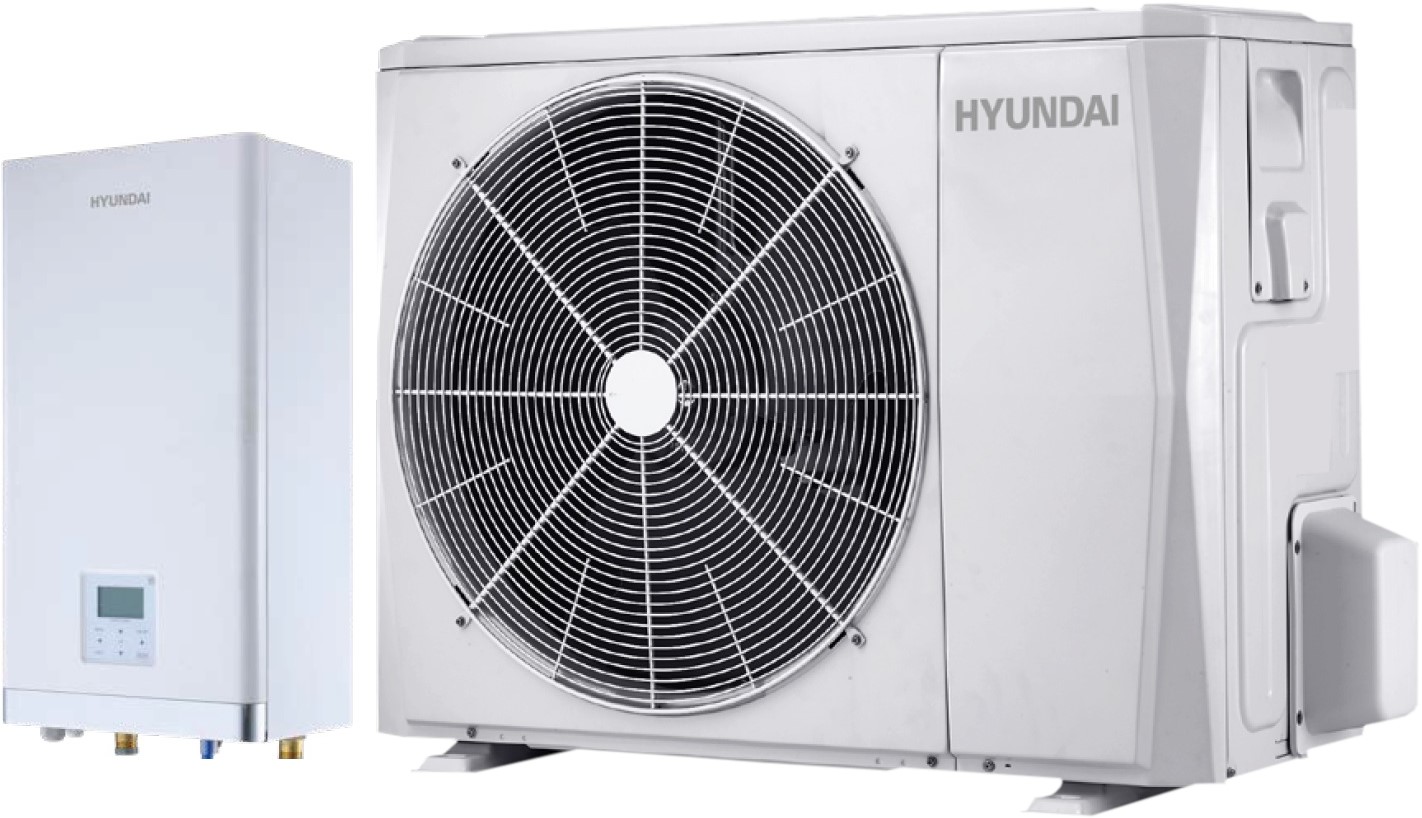

Powietrzna pompa ciepła firmy Hyundai split 12,1 kW z aktywnym chłodzeniem

Pompy ciepła HYUNDAI SPLIT typu powietrze-woda to efektywne i energooszczędne urządzenie,

które pochłania ciepło z otaczającego powietrza zewnętrznego na potrzeby centralnego ogrzewania

i przygotowania ciepłej wody użytkowej. W przypadku chęci chłodzenia pomieszczeń pompy ciepła

HYUNDAI SPLIT umożliwiają odwrócenie całego procesu, klimatyzując nasze pomieszczenia.

W pompach ciepła Hyundai wykorzystano

najnowszy ekologiczny czynnik chłodniczy R32

Moduł hydrauliczny HYUNDAI tworzy wspólny układ z agregatem

pompy ciepła SPLIT. Został wyposażony w płytowy wymiennik ciepła

oraz opcjonalną grzałkę elektryczną. Moduł pompy ciepła posiada

możliwość podłączenia instalacji CWU, ogrzewania podłogowego

oraz zastosowanie klimakonwektorów. Ważną funkcją jest możliwość

zmiany obiegu i wprowadzenie zimnej wody dla podłogówki i

klimakonwektorów, umożliwiając chłodzenie pomieszczeń.

Funkcje i wyposażenie urządzenia

• Energooszczędna sprężarka Mitsubishi DC Inverter
• obudowa wykonana z blachy malowanej proszkowo
• Wysoka wydajność i szeroki zakres pracy
• Grzanie wody nawet przy -25°C
• Ekologiczny czynnik chłodniczy R32
• Łatwa instalacja i konserwacja pompy
• Bramka BMS, komunikacja Modbus
• Sterowanie WiFi i zdalna kontrola
• Wbudowana grzałka elektryczna 3 x 2 kW
• wbudowana elektroniczna pompa GRUNDFOS 25-85
• Sterownik przewodowy w standardzie
• Wbudowany czujnik temp. w sterowniku
• Wybór trybów pracy: Grzanie, Chłodzenie, CWU
• Bezszczotkowy cichy silnik wentylatora DC
• Cicha praca agregatu pompy ciepła
• 24-godzinne programowanie On/Off
• rozbudowana automatyka ABB
• obsługa 2 zaworów mieszających
• parownik zoptymalizowany dla klimatu wschodnioeuropejskiego
• grzałka w tacy ociekowej
• grzałka na karterze sprężarki ułatwia start w b. niskich temp.
• dodatkowe wyciszenie i ocieplenie sprężarki
• współpraca z kotłem na paliwo stałe
• współpraca z instalacją fotowoltaiczną
• współpraca z buforem
• Timer tygodniowy
• Funkcjonalne ustawienia: Tryb Auto, Tryb Dezynfekcji, Tryb Wakacyjny, Tryb priorytetu CWU, Tryb ECO, Tryb Silent

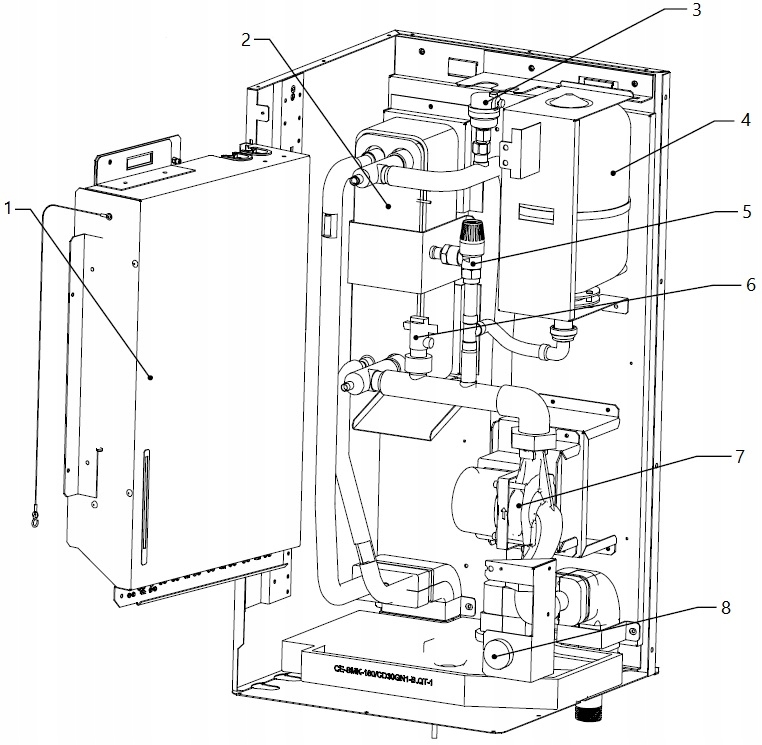

Jednostka wewnętrzna

1. Elektryczna skrzynka kontrolna

2. Wymiennik ciepła po stronie wody

3. Zawór odpowietrzający

4. Naczynie wzbiorcze

5. Zawór bezpieczeństwa

6. Przełącznik przepływu wody

7. Pompa obiegowa

8. Manometr

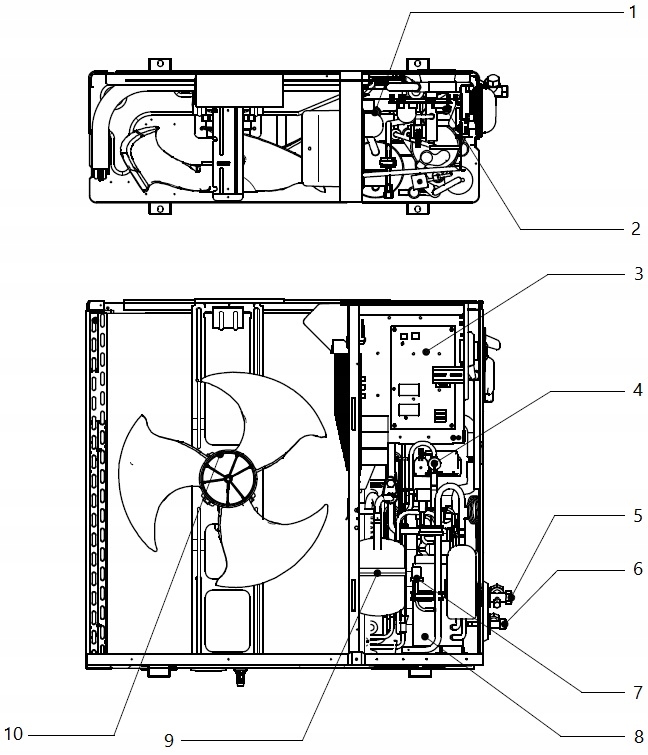

1. Presostat wysokiego ciśnienia

2. Czujnik ciśnienia

3. Skrzynka elektryczna

4. Zawór 4-drogowy

5. Zawór gazowy

6. Zawór cieczowy

7. Presostat niskiego ciśnienia

8. Sprężarka

9. Separator cieczy

10. Wentylator

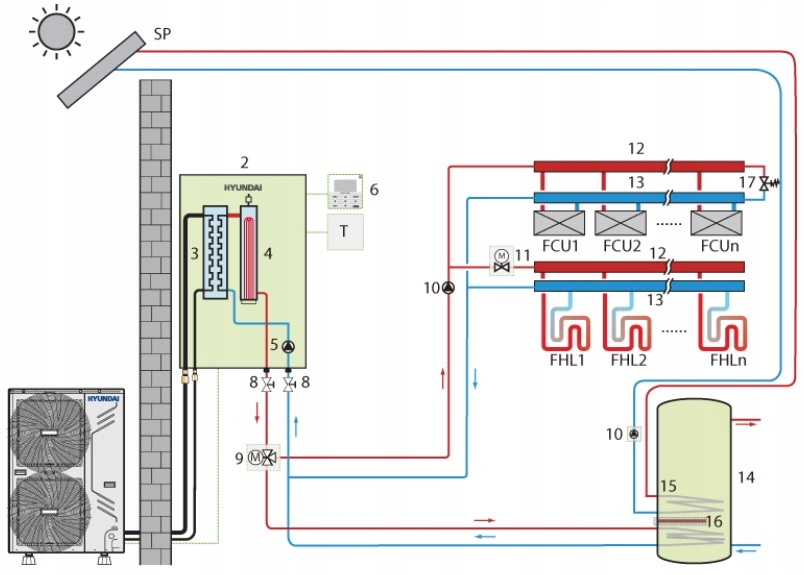

Przykładowa instalacja pompy ciepła Hyundai split

1. Jednostka zewnętrzna

2. Moduł hydrauliczny

3. Płytowy wymiennik ciepła

4. Dodatkowa grzałka elektryczna

5. Wewnętrzna pompa obiegowa

6. Interfejs użytkownika

7. Termostat pokojowy

8. Zawór odcinający

9. Zawór 3-drogowy z siłownikiem

10. Zewnętrzna pompa obiegowa

11. Zawór 2-drogowy z siłownikiem

12. Dystrybutor

13. Kolektor

14. Zbiornik ciepłej wody użytkowej

15. Cewka wymiennika ciepła

16. Grzałka zanurzeniowa

17. Zawór obejściowy

FHL 1 ... n Pętle ogrzewania podłogowego

FCU 1 ... n klimakonwektory

SP Panel solarny

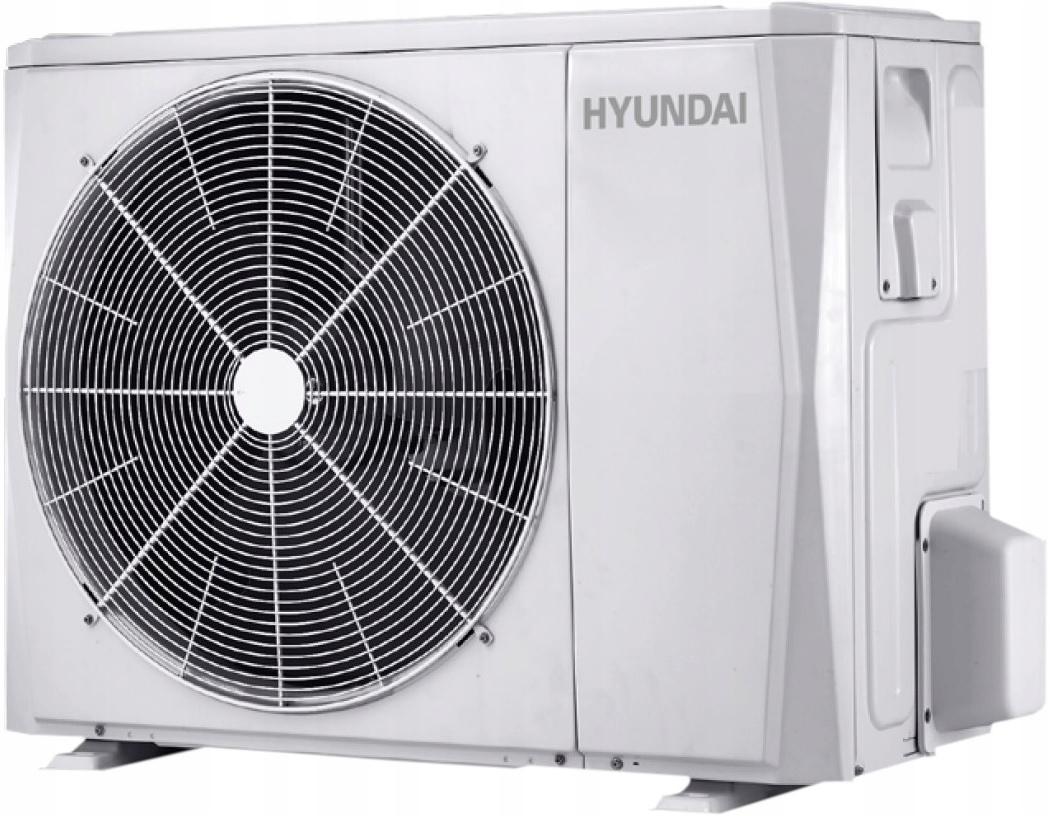

Dane techniczne jednostka zewnętrzna:

Wydajność ogrzewanie A7W35: 12,1 KW

Pobór mocy ogrzewanie A7W35: 2,44 kW

COP ogrzewanie A7W35: 4,95

Wydajność chłodzenie A35W18: 12,0 KW

Pobór mocy chłodzenie A35W18: 3,0 kW

EER chłodzenie A35W18: 4,0

Zasilanie: 380-415/3/50 V/Ph/Hz

Klasa efektywności energetycznej, tryb grzania LWT =35C: A+++

Klasa efektywności energetycznej, tryb grzania LWT =55C: A++

Zabezpieczenie nadprądowe: 16 A

Poziom ciśnienia akustycznego (max.).: 50 dB(A)

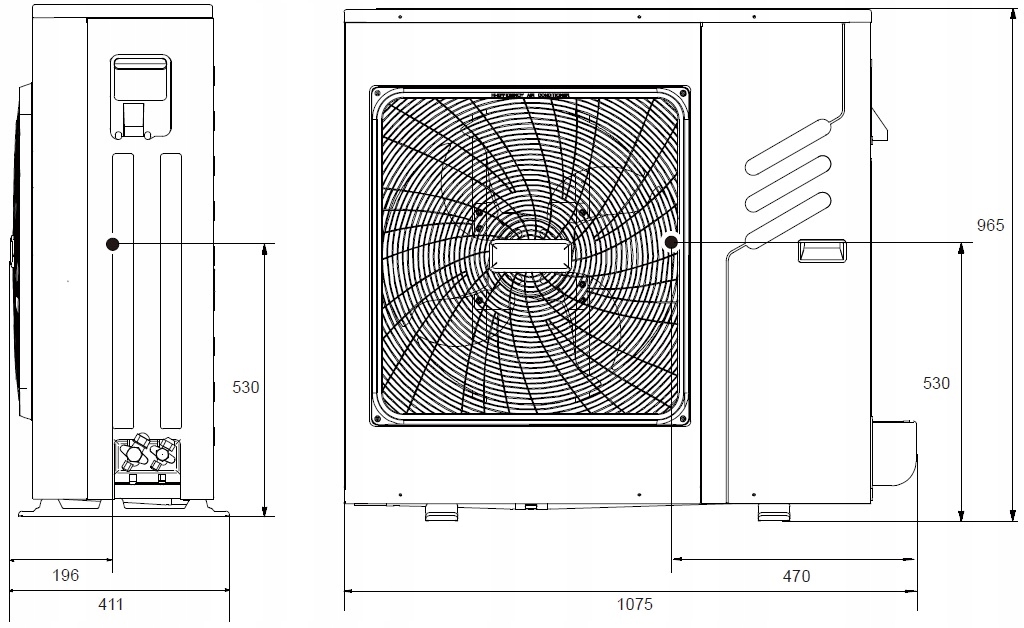

Wymiary jednostki zewn.(WxHxD): 1118×865×523 mm

Sprężarka: Mitsubishi DC INVERTER z podwójnym rotorem

Typ silnika wentylatora: Silnik DC

Waga jednostki zew.: 112 kg

Czynnik chłodniczy: R32

Element rozprężny: Elektroniczny zawór rozprężny (EXV)

Dane techniczne moduł hydrauliczny split:

Zasilanie: 380-415/3/50 V/Ph/Hz

Poziom ciśnienia akustycznego (max.): 32 dB(A)

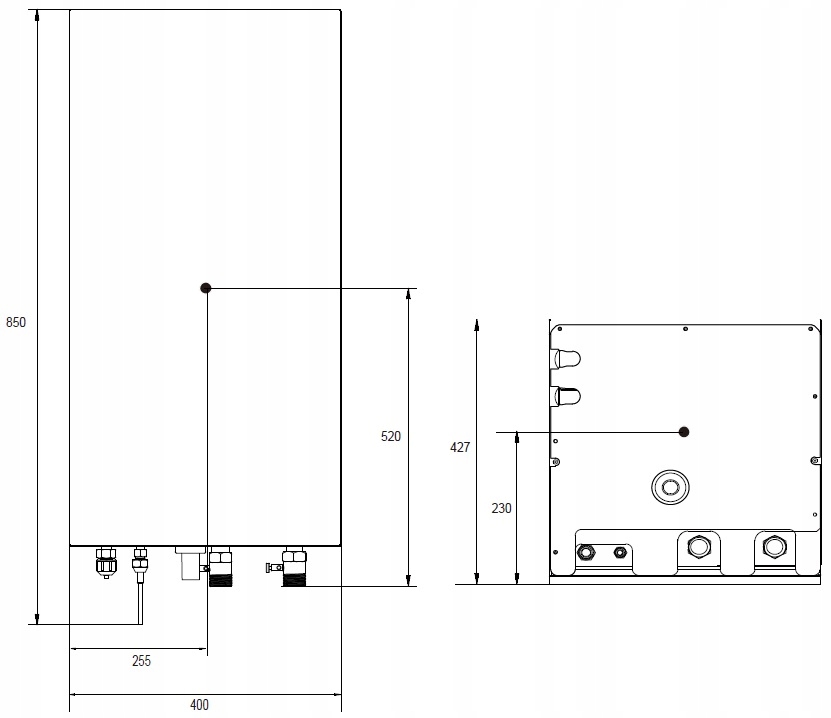

Wymiary jednostki (WxHxD): 420×790×270 mm

Waga jednostki wew.: 39 kg

Wymiennik ciepła po stronie wody: Wymiennik Płytowy

Pompa wody (prod. Grundfos): Max. podnoszenie 9 m

Naczynie wzbiorcze (obwód pierwotny): Objętość 8l / Ciśnienie 3 bar

Grzałka elektryczna: 3 x 2 kW, 380-415/3/50 V/Ph/Hz

Połączenie instalacji wodnej: R1”

Połączenie instalacji freonowej: 9.52 / 15.88 mm

W związku ze zmianą w ustawie Dz.U.2017 poz. 1567 od 01.01.2018 do zakupu urządzenia

zawierającego fluorowane gazy cieplarniane wymagany jest jeden z poniższych warunków:

- w przypadku podmiotu umowa lub oświadczenie na montaż z podmiotem posiadającym certyfikat F-Gaz lub klauzula odsprzedaży jako towar handlowy

- w przypadku osoby umowa lub oświadczenie na montaż z podmiotem lub osobą posiadającą certyfikat F-Gaz (firmowy lub personalny)

Nasza. firma posiada uprawnienia i certyfikaty f-gazowe wymagane przy montażu klimatyzacji, zainteresowanych montażem z województwa łódzkiego zapraszamy.
