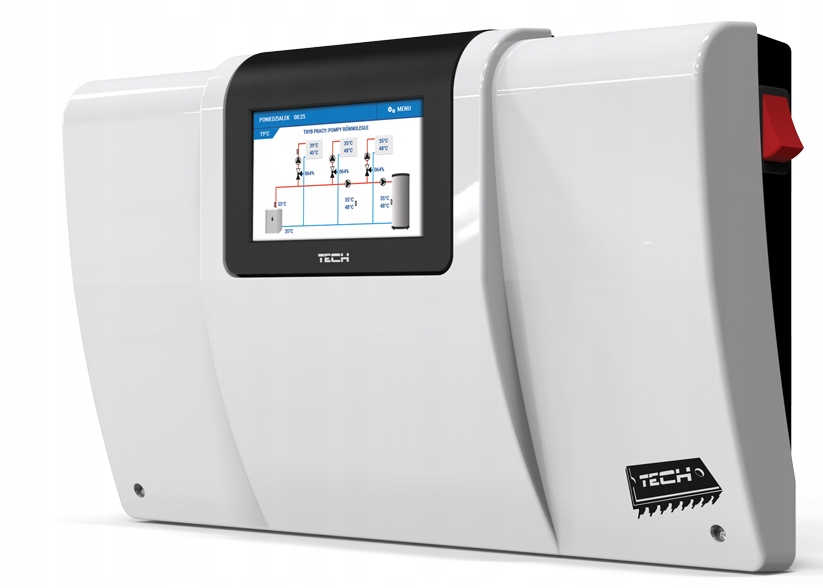

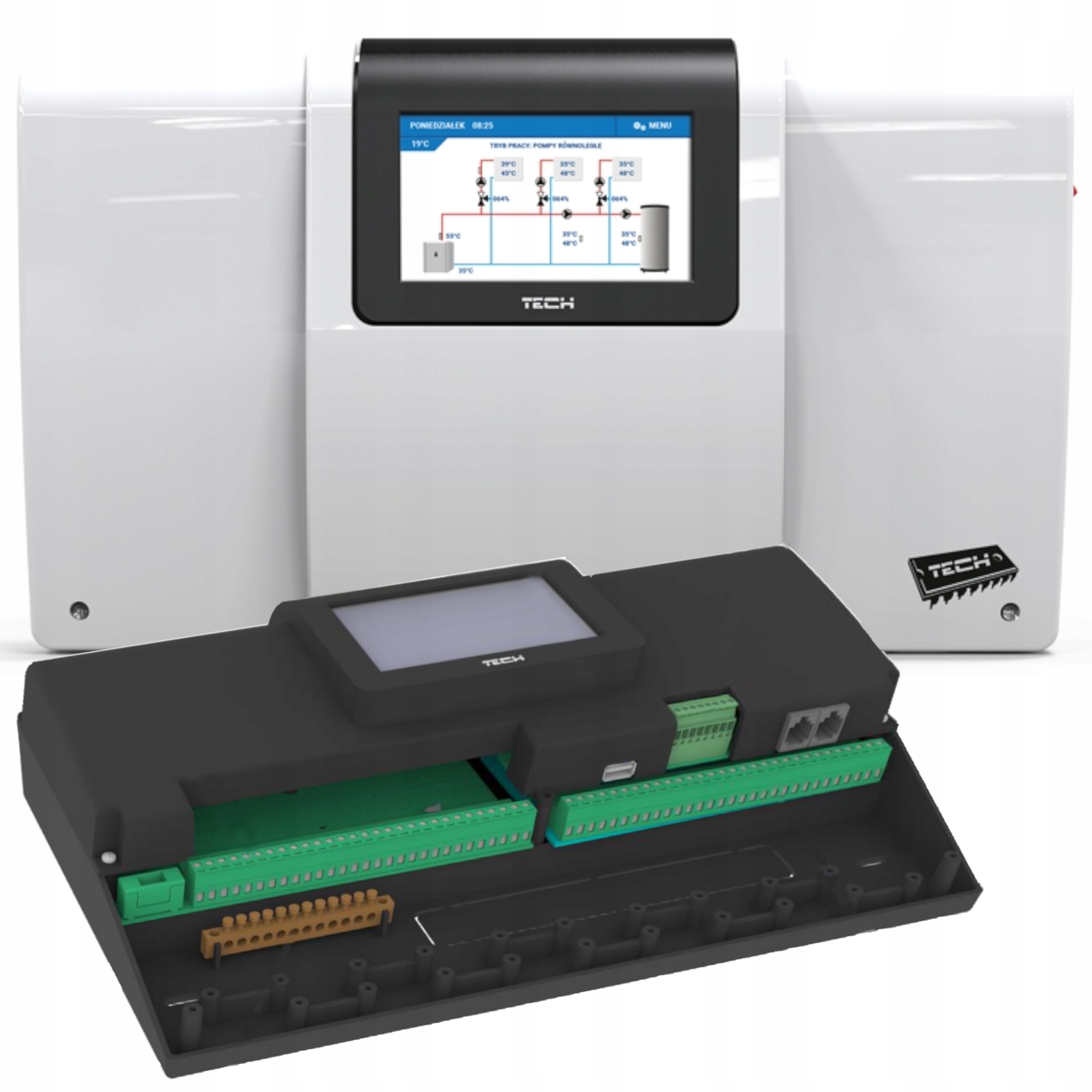

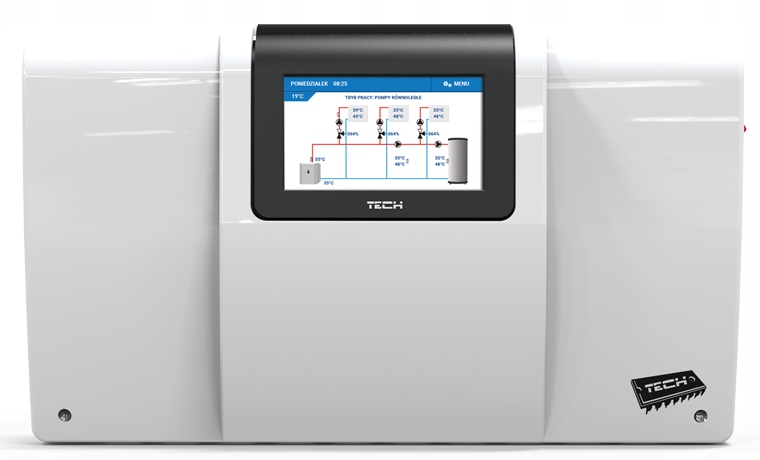

STEROWNIK TECH I-3 PLUS

.

JAKOŚĆ MA ZNACZENIE ➡️ PRODUKT POLSKI

WYPOSAŻENIE STEROWNIKA:

✔️ duży, kolorowy, dotykowy wyświetlacz LCD 4,3″

✔️ czujnik CWU

✔️ czujnik zewnętrzny

✔️ czujniki temperatury zaworów

✔️ czujniki temperatury powrotu i kotła

✔️ obudowa wykonana z wysokiej jakości materiałów odpornych na wysokie oraz niskie temperatury

STEROWNIK

Obsługa trzech zaworów w standardzie z obsługą systemu solarnego Możliwość sterowania parametrami urządzenia grzewczego dzięki komunikacji OpenTherm (kompatybilność do wersji 4.0) Możliwość podłączenia 2 źródeł ciepła Możliwość sterownia dodatkowym urządzeniem np. dodatkowymi pompami na obiegach bez zaworów, oświetleniem lub zraszaczem do trawników itp.

FUNKCJE REALIZOWANE PRZEZ STEROWNIK:

✔️ płynne sterowanie trzema zaworami mieszającymi

✔️ możliwość sterowania parametrami urządzenia grzewczego dzięki komunikacji OpenTherm (kompatybilność do wersji 4.0)

✔️ sterowanie pompą CWU

✔️ obsługa systemu solarnego

✔️sterowniae pompą sygnałem PWM

✔️ zabezpieczenie temperatury powrotu

✔️ sterowanie pogodowe i sterowanie tygodniowe

✔️ dwa wyjścia 0-10V

✔️ dwa wyjścia beznapięciowe konfigurowane

✔️ dwa wyjścia napięciowe konfigurowane

✔️ sterowanie kaskadą 4 kotłów (sygnały dwustanowe)

✔️ współpraca z trzema regulatorami pokojowymi dwustanowymi

✔️ współpraca z 3 regulatorami pokojowym z komunikacją RI-1

✔️ współpraca z regulatorem pokojowym z komunikacją RS

✔️ możliwość podłączenia modułu ST-505 lub WIFI RS - zarządzanie poprzez eModul

✔️ możliwość sterowania dwoma dodatkowymi zaworami za pomocą dodatkowych modułów i-1m lub i-1

✔️ możliwość aktualizacji oprogramowania przez port USB

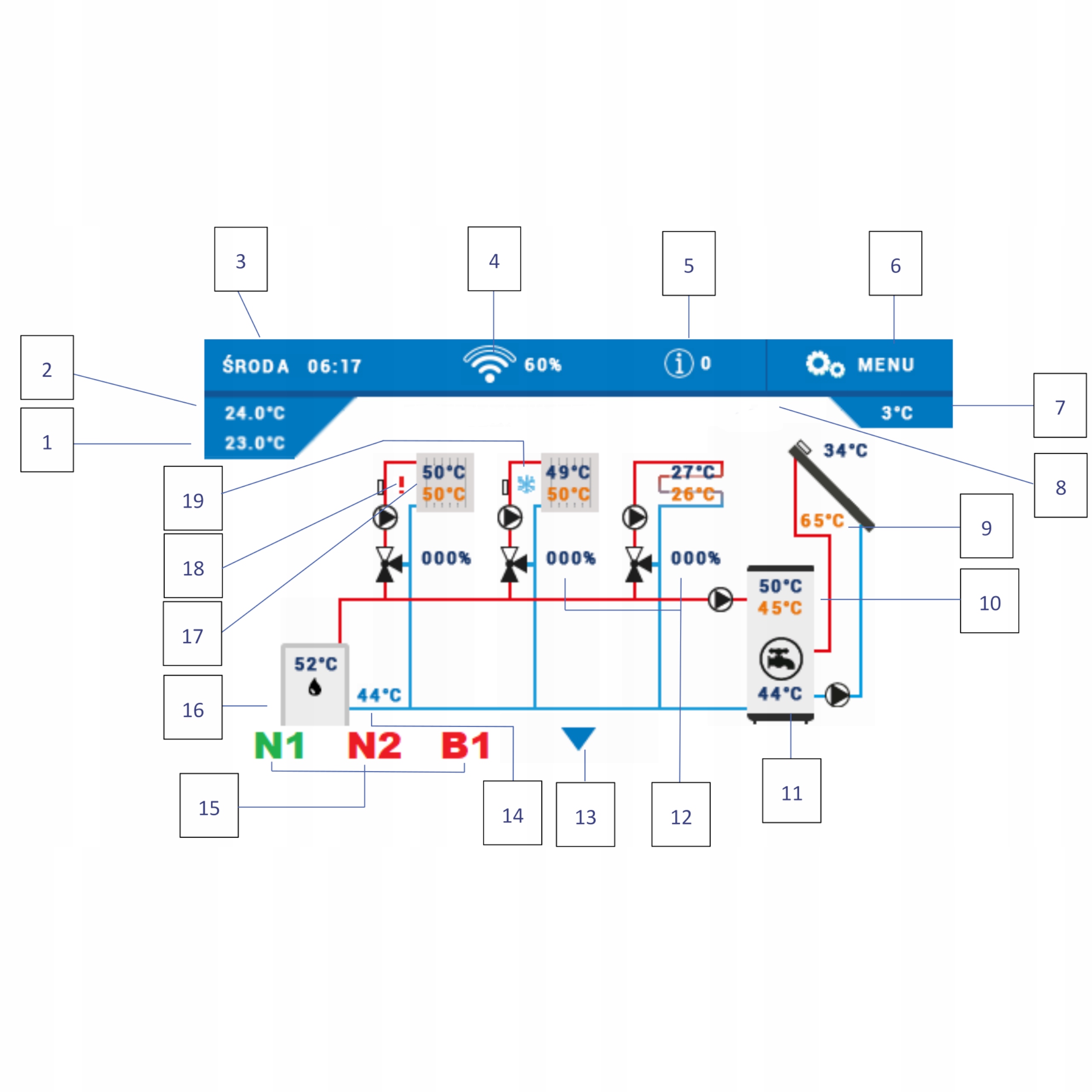

OPIS EKRANU

1 - Temperatura zadana pokoju

2 - Temperatura bieżąca pokoju

3 - Aktualny dzień tygodnia i godzina

4 - Siła sygnału Wi-Fi

5 - Ikona powiadomień

6 - Wejście do menu sterownika

7 - Temperatura zewnętrzna

8 - Aktywny tryb pracy

9 - Temperatura kolektora słonecznego

10 - Temperatura zadana i bieżąca CWU

11 - Temperatura zbiornika akumulacyjnego

12 - Stopień otwarcia zaworu [%]

13 - Strzałka do przewijania widoku ekranu

14 - Temperatura powrotu

15 - Ikona aktywnego styku dodatkowego (N1, N2

– styki napięciowe, B1, B2 – styki beznapięciowe)

16 - Odczyt temperatury z czujnika CO

17 - Temperatura zadana i bieżąca obiegu grzewczego

18 - Ikona wyłączonego obiegu

19 - Ikona aktywnego typu chłodzenia na wybranym obiegu

DANE TECHNICZNE:

➢ Zasilanie 230V ± 10% / 50Hz

➢ Maks. pobór mocy 10W

➢ Temperatura otoczenia 5 oC ÷ 50oC

➢ Maks. obciążenie wyjścia zaworu 0,5A

➢ Maks. obciążenie wyjścia pompy 0,5A

➢ Maks. obciążenie wyjść napięciowych 0,5A

➢ Nominalne obciążenie styku beznapięciowego

230V AC / 0,5A (AC1) *

24V DC / 0,5A (DC1) **

➢ Wytrzymałość temperaturowa czujnika -30oC ÷ 99oC

➢ Wkładka bezpiecznikowa 6,3A
