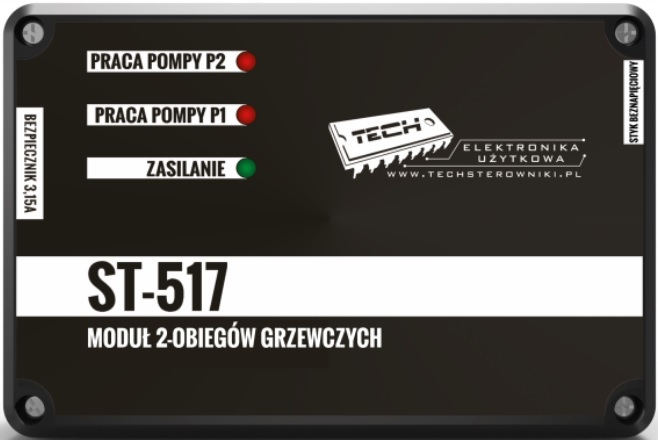

ST-517 MODUŁ DWÓCH OBIEGÓW GRZEWCZYCH TECH

.

JAKOŚĆ MA ZNACZENIE

FUNKCJE STEROWNIKA:

✔️ sterowanie dwiema pompami

✔️ współpraca z dwoma regulatorami pokojowymi

✔️ sterowanie stykiem beznapięciowym

Integrator obiegów grzewczych to sterownik do instalacji, który jest przystosowany do obsługi dwóch obiegów grzewczych. Umożliwia połączenie 2 pomp c.o. w celu optymalizacji pracy systemu grzewczego.

DWIE POMPY W C.O. - JAK DZIAŁA INTERGRATOR

Sterownik na 2 pompy c.o. współpracuje z dwoma regulatorami pokojowymi oraz steruje stykiem beznapięciowym.

Po otrzymaniu sygnału z regulatora pokojowego o niedogrzaniu pomieszczenia integrator pomp c.o. załącza odpowiednią pompę.

Jeśli którykolwiek z obiegów zgłasza niedogrzanie, sterownik 2 pomp c.o. załącza styk beznapięciowy.

INTEGRATOR OBIEGÓW GRZEWCZYCH W SYSTEMIE PODŁOGOWYM

Gdy sterownik na 2 pompy c.o. ma obsługiwać instalację podłogową, należy zastosować dodatkowy czujnik bimetaliczny

(umiejscowiony na rurze zasilania jak najbliżej kotła) – termik. W razie przekroczenia temperatury alarmowej termik odłączy

pompę – nie dopuści do przegrzania delikatnej instalacji podłogowej.

W przypadku stosowania modułu ST-517 do zwykłej instalacji można termik zastąpić zworą – łączymy zaciski wejściowe termika.

STEROWNIK 2 POMP C.O. - ZASADU BEZPIECZEŃSTWA

Integrator pomp c.o. to urządzenie, które umożliwia połączenie dwóch pomp na jednym sterowniku,

zwiększyć wydajność instalacji i przyczynić się do redukcji kosztów ogrzewania.

Warto tylko pamiętać, że urządzenie powinno być montowane wyłącznie przez osobę z odpowiednimi kwalifikacjami.

Błędne podłączenie przewodów może spowodować uszkodzenie sterownika.
