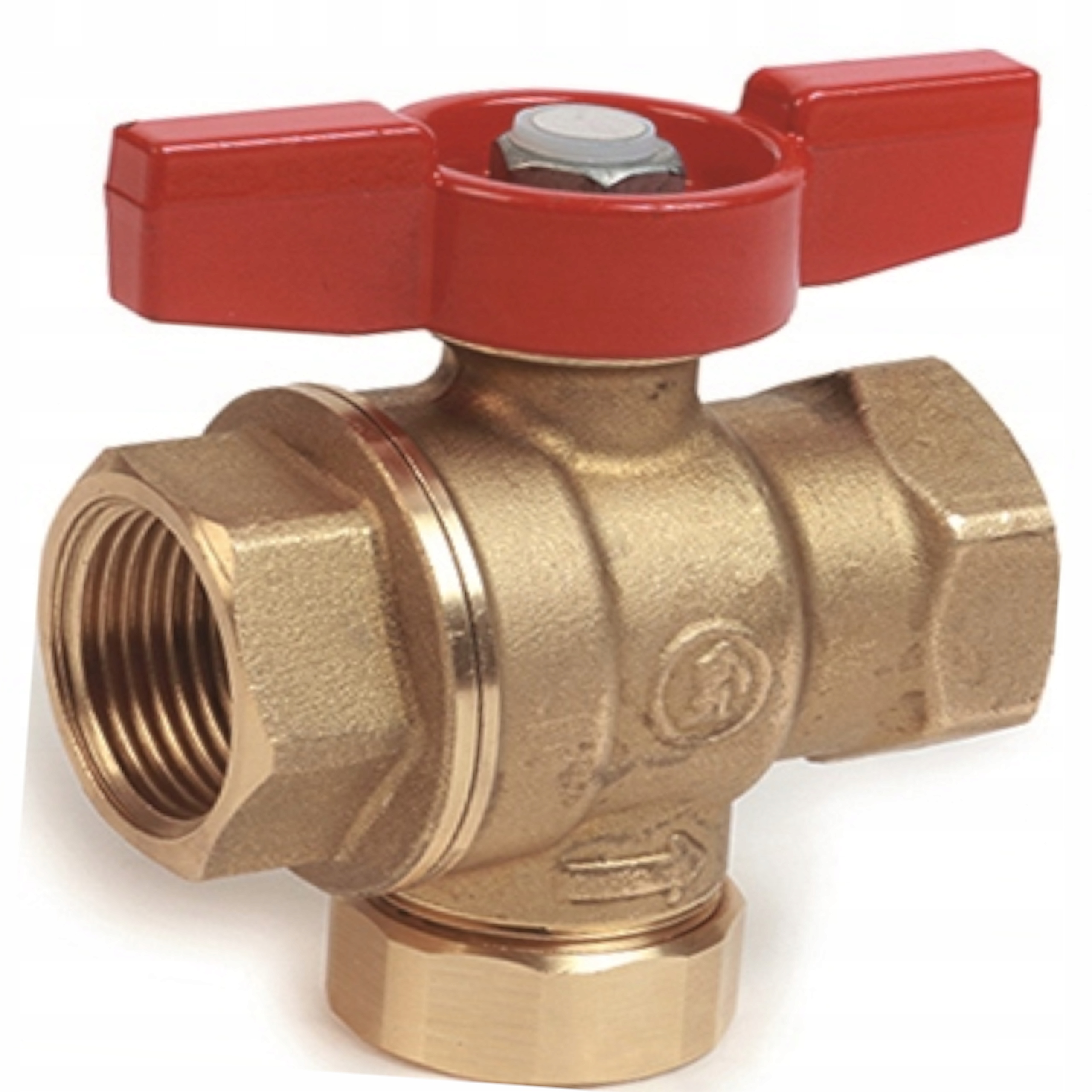

Zawór kulowy 3/4" pełnoprzepływowy z wbudowanym filtrem Giacomini

Zawór kulowy pełnoprzepływowy z wbudowanym filtrem, wykończenie mosiężne. Przyłącze z gwintem wewnętrznym, uchwyt z czerwonym motylkiem. Zawór jest idealnym rozwiązaniem dla systemów hydraulicznych wymagających instalacji filtra i zaworów odcinających na ograniczonej przestrzeni (na przykład przed licznikami energii/wodomierzami, pompami cyrkulacyjnymi i/lub na wlotach do kotła/pomp ciepła).

Dokładność filtracji: 500 μm

Zakres temperatury pracy 5÷110 °C.

Maksymalne ciśnienie robocze 32 bar.

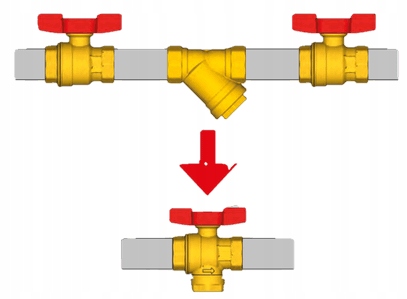

• Zredukowane wymiary. Ponieważ 3 komponenty hydrauliczne (1 filtr i 2 zawory odcinające) są zintegrowane w jednym zaworze.

• Minimalne ryzyko błędu. Filtr zawiera dwa wpusty z tworzywa, które po czyszczeniu i konserwacji prowadzą do wnętrza zaworu tylko w jednym kierunku.

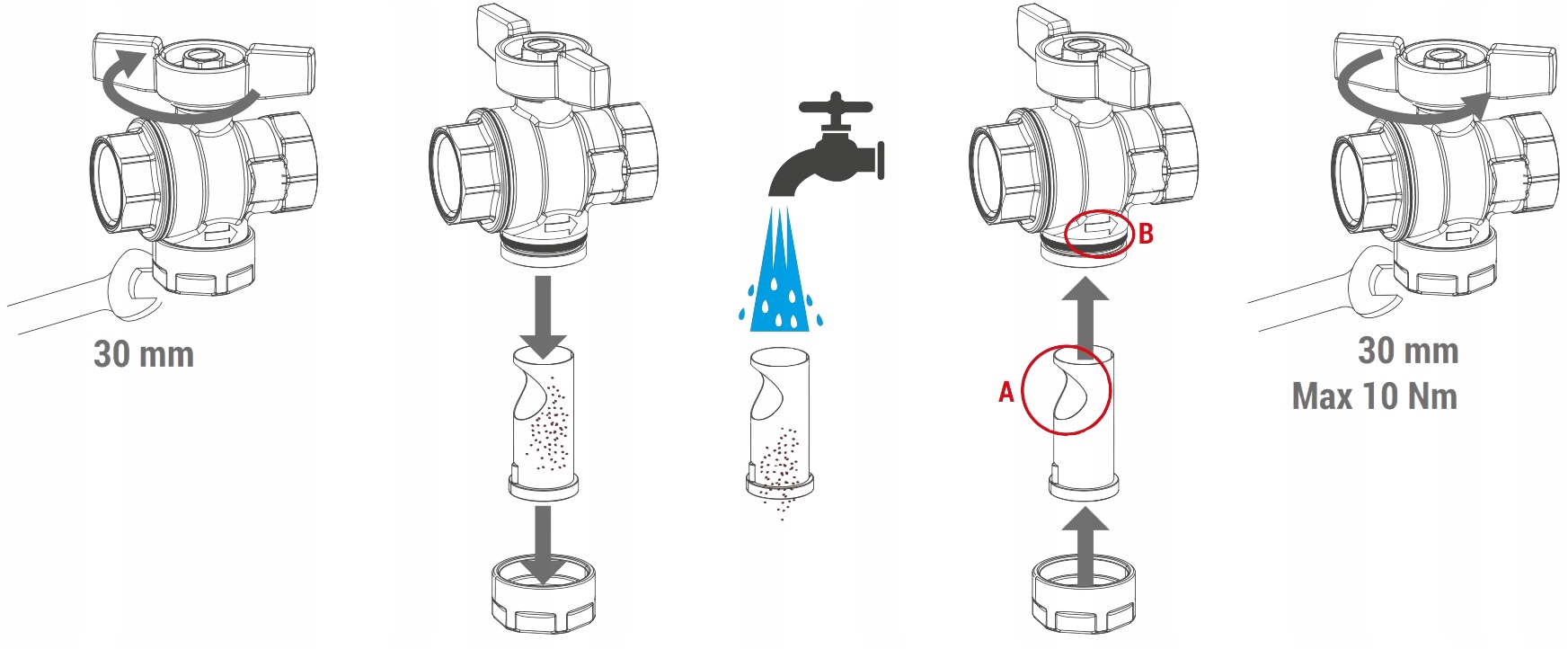

• Łatwość czyszczenia. Aby wyczyścić filtr, należy tylko zamknąć zawór kulowy, poluzować nakrętkę i ręcznie wyjąć filtr do czyszczenia

Działanie:

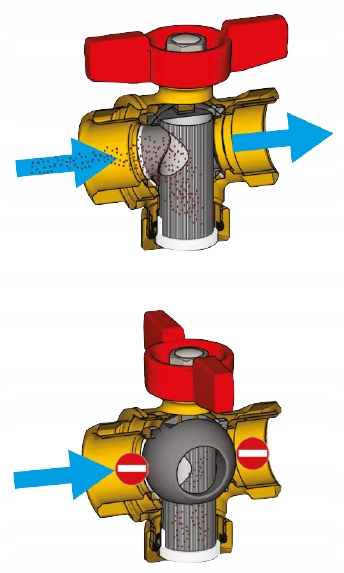

Kiedy zawór jest otwarty ciecz przepływa przez filtr zaworu, następnie zwalnia, aby umożliwić oddzielenie stałych zanieczyszczeń. Zanieczyszczenia są filtrowane, gdy zderzają się z metalową siatką i spadają na dno nasadki. Specjalna konstrukcja korpusu zaworu umożliwia wykorzystanie całej powierzchni filtrującej, wydłużając czas pracy, zanim siatka zostanie całkowicie wypełniona brudem.

Kiedy zawór jest zamknięty ciecz nie może przepływać przez filtr, gdy zawór jest zamknięty, ponieważ jest on odizolowany od reszty układu hydraulicznego. W tej pozycji można poluzować dolną nasadkę i wyjąć filtr, aby następnie oczyścić go pod bieżącą wodą i udrożnić powierzchnię filtrującą.

Główne cechy i materiały

• Odpowiedni do wodnych systemów grzewczo/chłodzących i roztworami na bazie glikolu (maks. 50%)

• Pełny przepływ

• Zawór wykonany z mosiądzu UNI EN 12165 CW617N , lub mosiądzu “DZR” UNI EN 12165 CW602N, w zależności od wersji

• Trzpień z podwójnym uszczelnieniem O-Ring

• Nakrętka z powłoką antykorozyjną, i uszczelką gwarancyjną z hologramem

• Aluminiowy motylek, lakierowany na czerwono

• Filtr ze stali nierdzewnej AISI 304: wydajność filtrowania 500 μm

Zakres zastosowania:

• Zakres temperatury: 5÷110 °C

• Maks. ciśnienie robocze przy 20 °C dla wody: 3,2 MPa (32 bar)

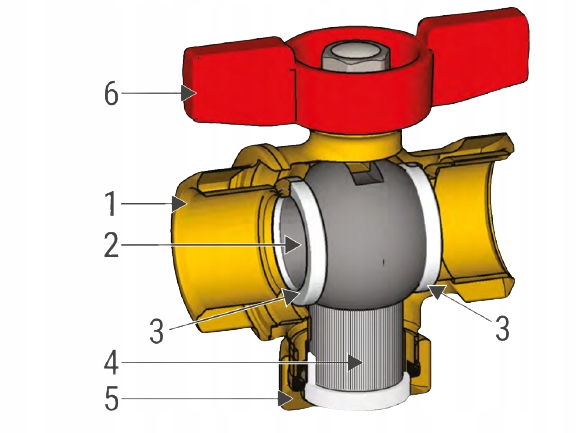

1. Korpus zaworu
2. Kula
3. Uszczelnienie
4. Filtr ze stali nierdzewne
5. Nakrętka
6. Motylek

• PRZYŁĄCZA: GW 3/4” x GW 3/4”
• DN: 20

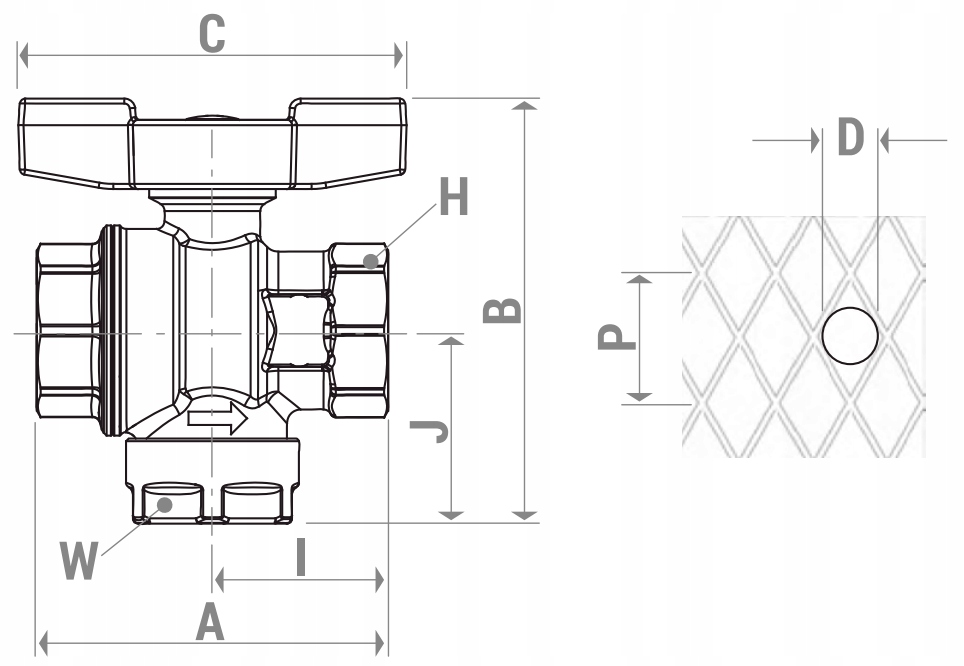

• A : 66 [mm]
• I : 33 [mm]
• B : 80 [mm]
• J : 36 [mm]
• C : 73 [mm]
• H : wr.31 [mm]
• W: wr.30 [mm]
• P: 1 [mm]
• D : 500 [μm]
• Kv:4,6

Opcjonalnie:

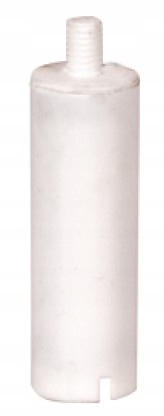

Wkład magnetyczny wybierze najdrobniejsze zanieczyszczenia które powstają np. podczas montażu kotłowni.

Wkładka magnetyczna do filtra R74M. Kompletny zestaw z gwintem zewnętrznym P74MY001 dostępna na innych aukcjach.

Montuje się ją w nakrętce filtra, jest tam wytoczony gwint.

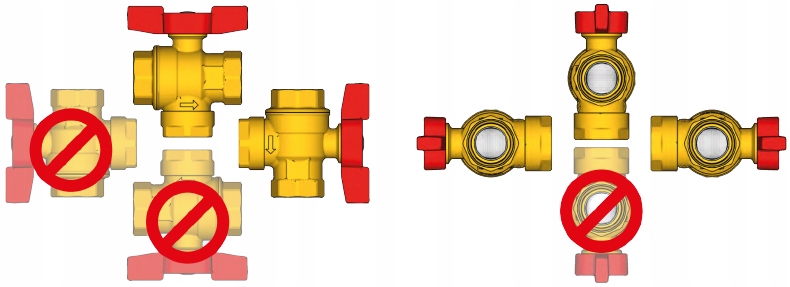

Montaż:
