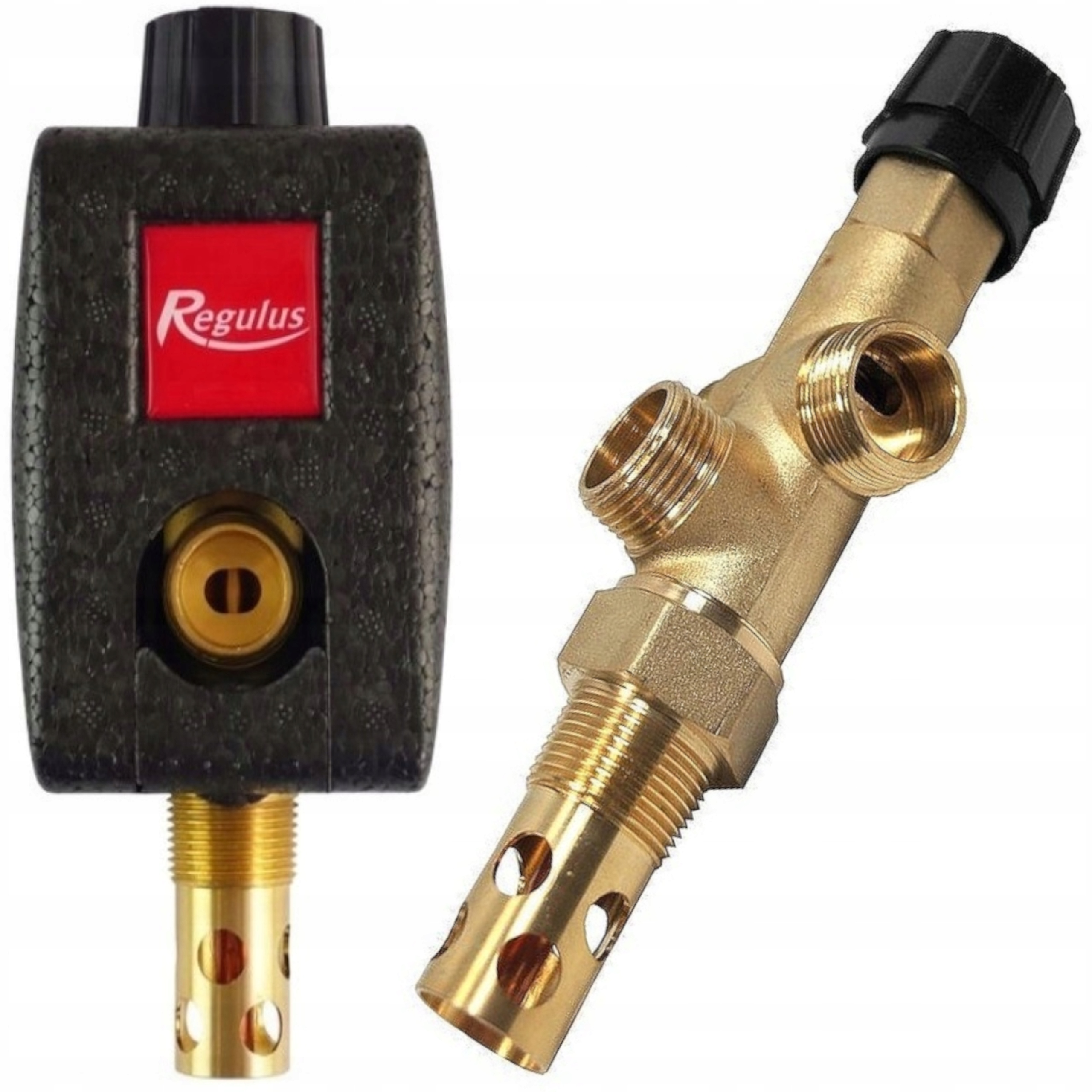

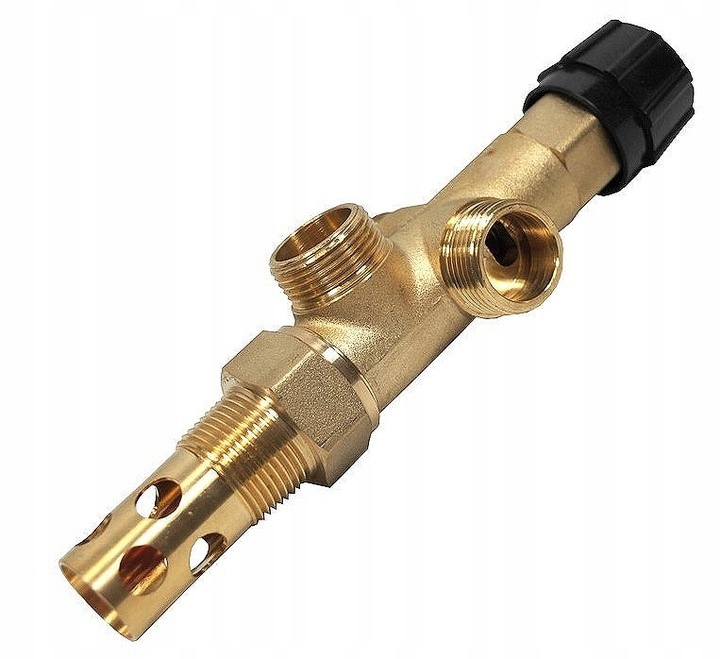

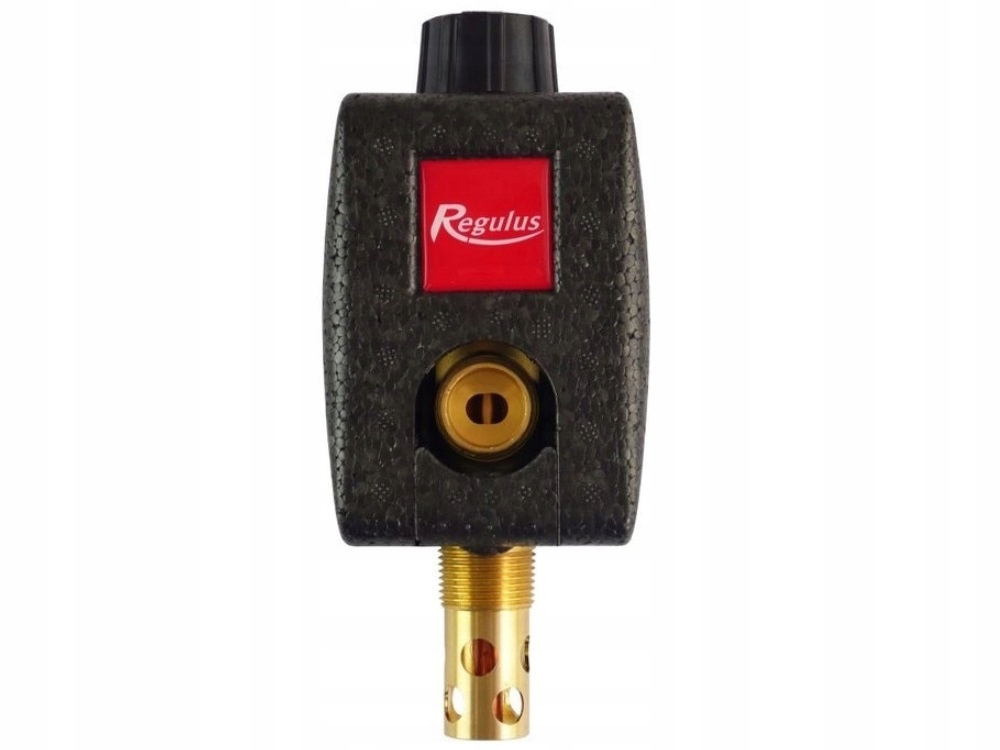

DWUFUNKCYJNY ZAWÓR SCHŁADZAJĄCY C.O. DBV1P 3/4"

.

JAKOŚĆ MA ZNACZENIE

DANE TECHNICZNE

➢ Temperatura otwarcia: 97˚C

➢ Maksymalna temperatura robocza: 120˚C

➢ Maksymalne ciśnienie w kotle: 4 bar

➢ Maksymalne ciśnienie wody chłodzącej: 6 bar

➢ Nominalny przepływ wody dla Δp 1 bar : 1,90 m3/godz

➢ Gwint montażowy: 3/4 "

POMIARY GWINTU MONTAŻOWEGO:

➢ na zewnątrz gwintu: 26,2 mm

➢ wewnątrz gwintu: 24,9 mm

➢ długość elementu pomiarowego wraz z gwintem: 52,1 mm

POMIARY GWINTÓW PRZYŁĄCZENIOWYCH

(przyłącze wody bieżącej,

wyjście na bojler, odpływ wody gorącej z kotła):

➢ na zewnątrz gwintu: 25,9 mm

➢ wewnątrz gwintu: 24,6 mm

Podczas montażu trzeba zwrócić szczególną uwagę na to aby

czujnik znajdujący się u dołu zaworu był zanurzony w wodzie

grzewczej np. na kotle. Zainstalowanie zaworu na trójniku może

powodować nieprawidłowy odczyt temperatury.

➡️ INSTALACJI MOŻE DOKONAĆ WYŁĄCZNIE OSOBA PRZESZKOLONA

Dla sprawnego funkcjonowania dwudrożnego termostatycznego

zaworu bezpieczeństwa ( dalej zwany DVB) konieczne jest

zachowanie przewidzianych warunków jego instalacji oraz

zachowanie kierunku przepływu oznaczonego na korpusie zaworu.

Zawór bezpieczeństwa montuje się zawsze na wyjściu gorącej wody

lub bezpośrednio na kotle w jego górnej części, gdzie ogrzana woda

jest wyprowadzana systemu grzewczego.

Podczas instalacji zaworu DBV1 należy sprawdzić czy użyte gniazdo 3/4",

czy to na rurze czy na kotle,umożliwi pełne zanurzenie termostatycznej części zaworu.
