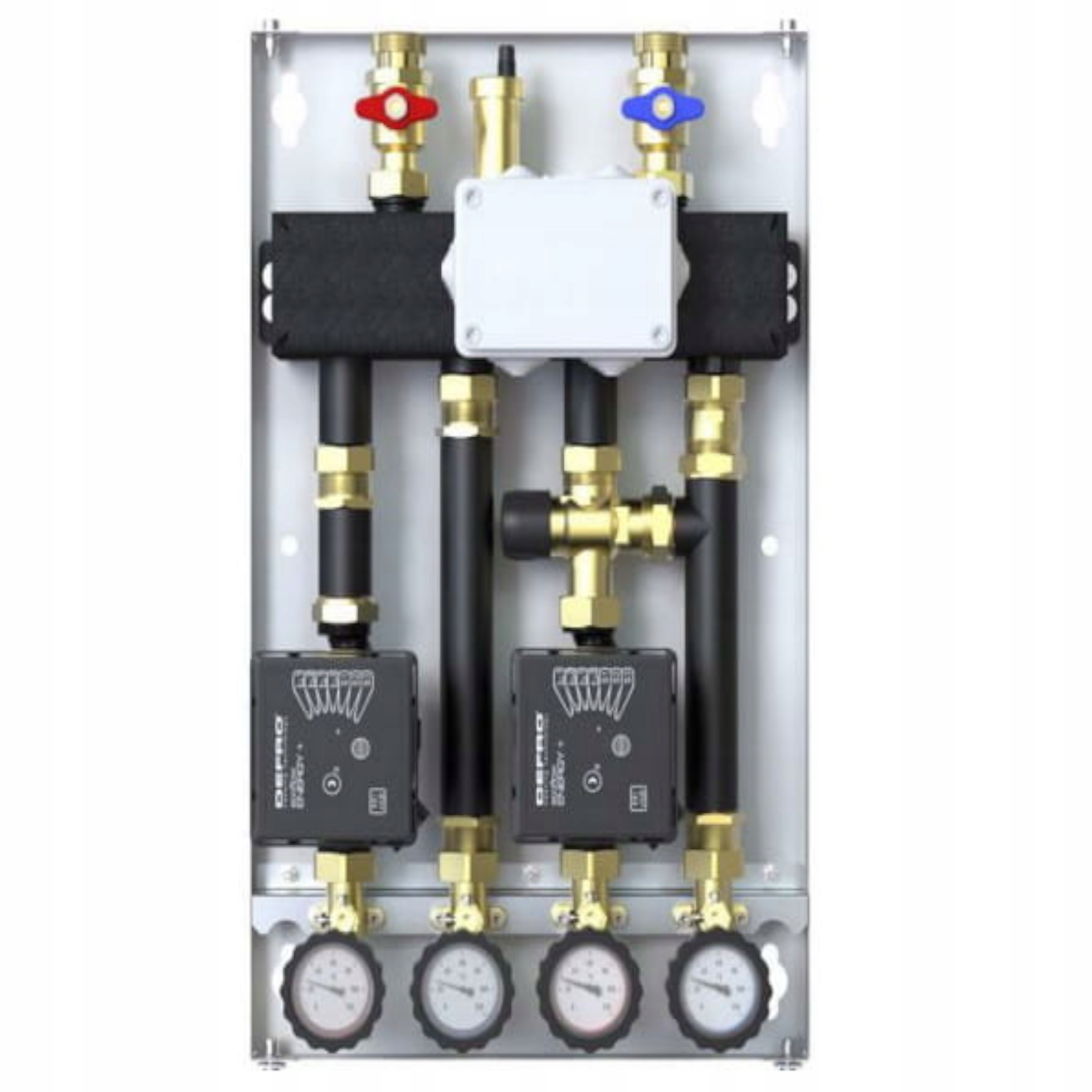

ZESTAW HYDRAULICZNY DEFRO DCM 20 2-OBIEGI

(1 GR. BEZPOŚREDNIA, 1 GR. Z ZAWOREM TERMOSTATYCZNYM), POMPY ECOFLOW ENERGY PLUS 4/6 DCM-ECF-02

.

JAKOŚĆ MA ZNACZENIE

Postaw na najwyższą jakość

System kontroli jakości obejmuje wszystkie etapy produkcji.

Każde urządzenie przed wysłaniem do klienta przechodzi kontrolę.

Izolowany sprzęgło-rozdzielacz wykonany jest ze stali S235.

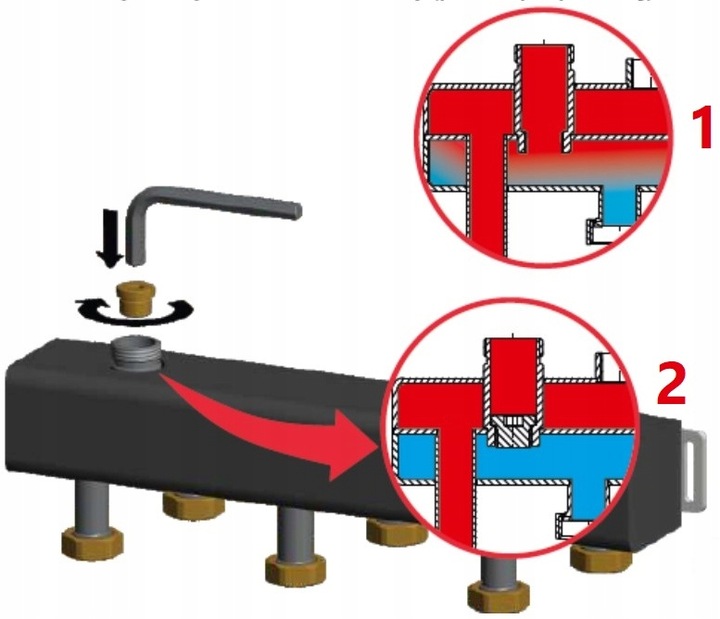

Urządzenie dostarczane jest z aktywną funkcją sprzęgła hydraulicznego.

W przypadku konieczności wyłączenia tej funkcji np. gdy urządzenie

zainstalowane będzie za buforem, należy wkręcić w króciec

zasilający rozdzielacza dołączoną do zestawu śrubę.

1. Aktywna funkcja sprzęgła hydraulicznego.

2. Aktywna funkcja rozdzielacza hydraulicznego.

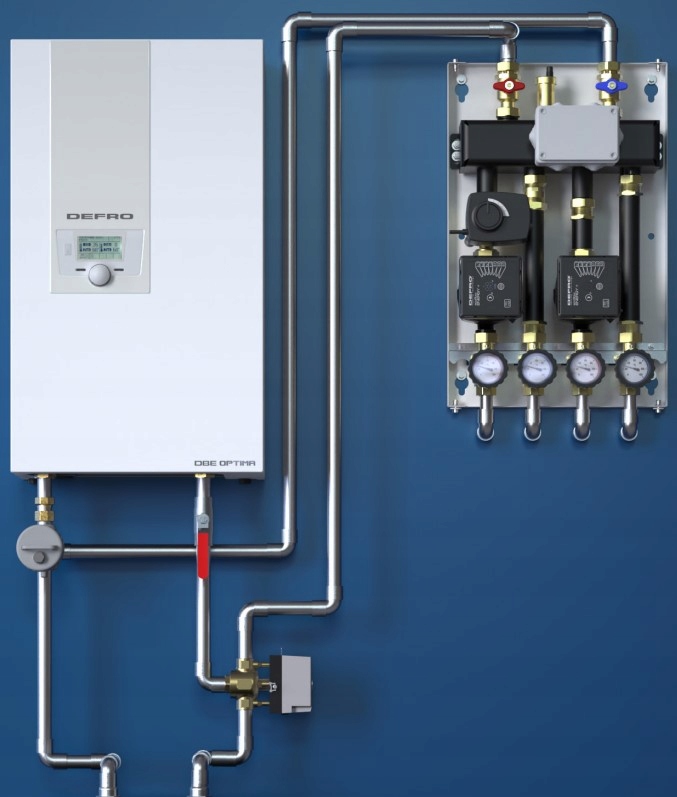

Najnowszy zestaw hydrauliczny Defro DCM jest kompletnym, a do tego kompaktowym rozwiązaniem dla każdej nisko mocowej kotłowni.

Wysokiej jakości komponenty, bardzo wysoka estetyka, mnogość konfiguracji, a także najnowsze rozwiązania z zakresu inteligentnego zarządzania

domową instalacją c.o., wszystko w ramach jednego urządzenia. Nie zależnie od poziomu wyposażenia, każdy egzemplarz posiada zrealizowane

połączenia elektryczne oraz przechodzi ciśnieniową próbę szczelności.

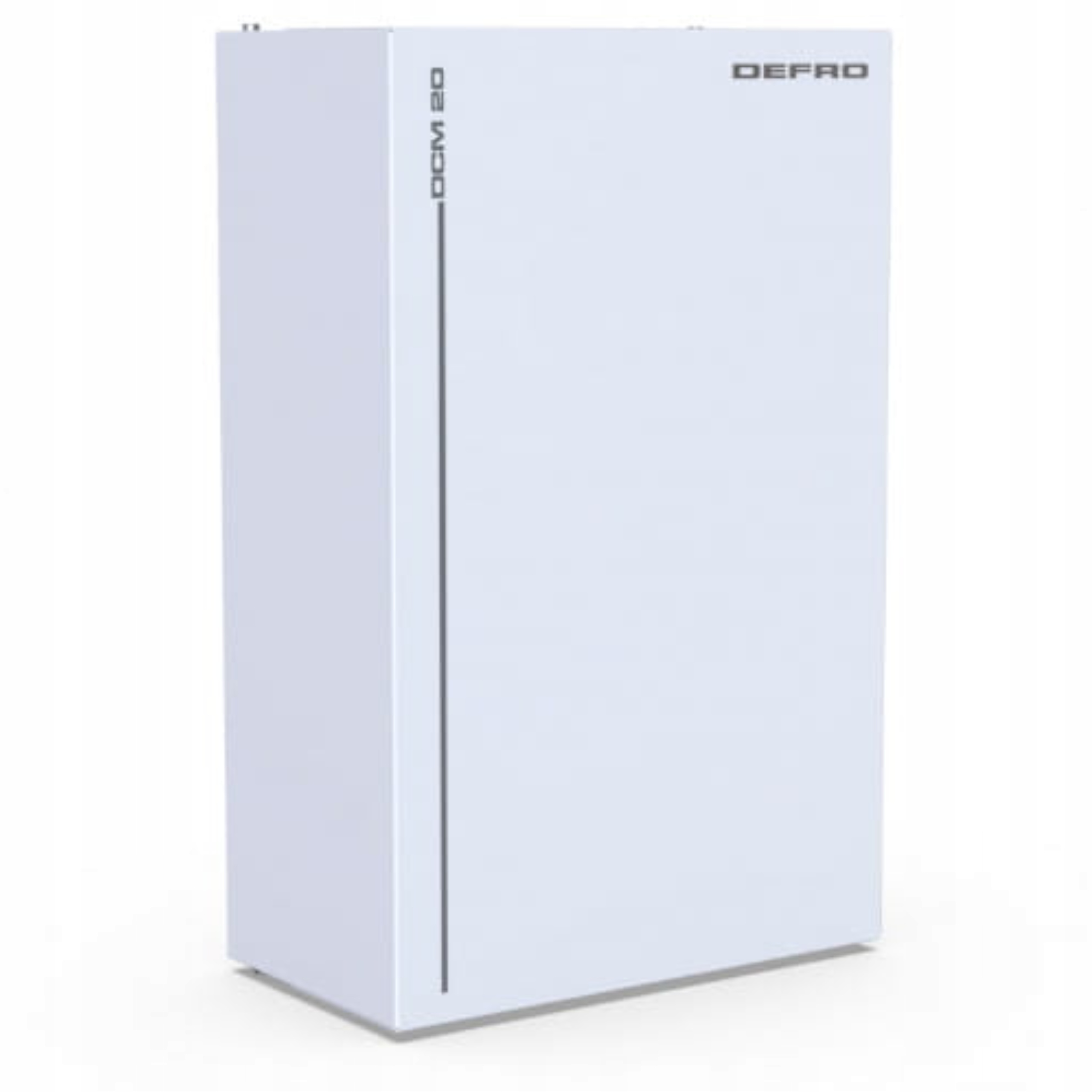

Kompaktowa szafka systemu DCM wykonana jest w wersji naściennej.

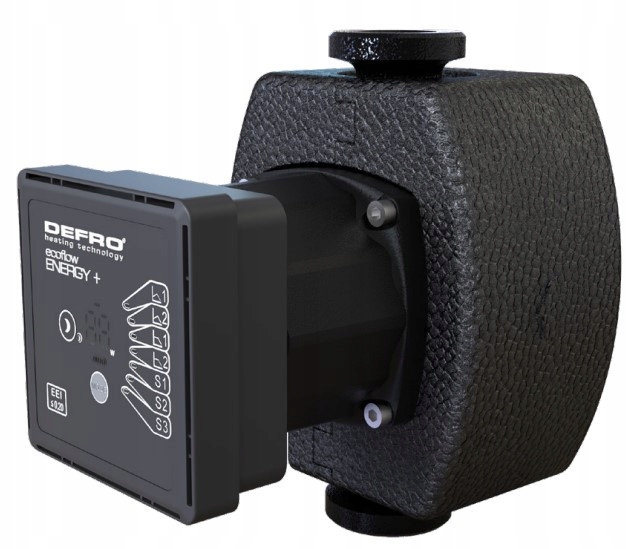

Grupy pompowe są wyposażone w energooszczędne, wysokowydajne pompy Defro Ecoflow Energy Plus z funkcją Auto Adapt.

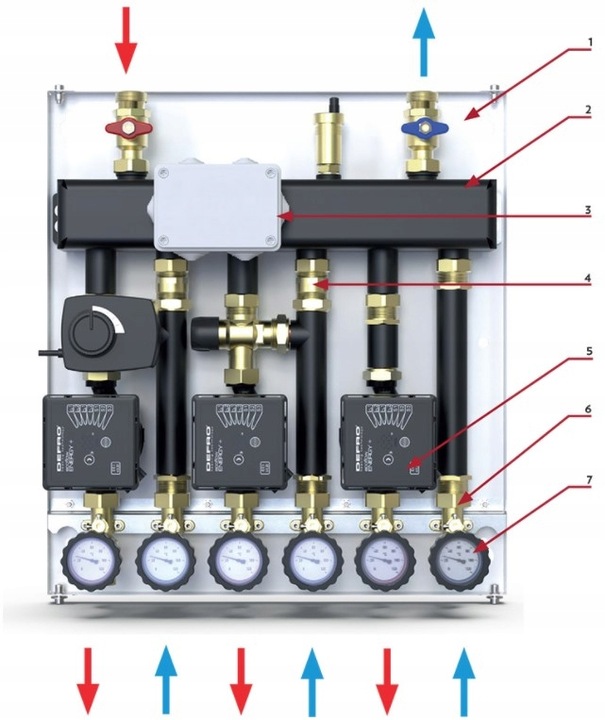

RYSUNEK NA PRZYKŁADZIE URZĄDZENIA 3 OBWODOWEGO

1. Zawory odcinające na wejściu

2. Izolowany sprzęgło-rozdzielacz wyposażony w odpowietrznik

3. Podłączenie elektryczne

4. Zawór zwrotny w każdej grupie z zaworem mieszającym

5. Energooszczędne, wysokowydajne pompy z funkcją Auto Adapt

6. Zawory kulowe z termometrami na zasilaniu i powrocie obiegów

7. Wbudowany zawór zwrotny w zaworze kulowym na powrocie

z możliwością zablokowania

DANE TECHNICZNE:

➢ Obiegi: 2

➢ 2 obieg: grupa z zaworem termostatycznym 20-45 °C

➢ Pompy: Defro Ecoflow Energy Plus 4/6

➢ Średnica nominalna: DN 20

➢ Maksymalne ciśnienie pracy: 8 bar

➢ Przyłącza: strona kotła - GZ 1’’, strona instalacji - GW 3/4’’

➢ Materiał szafki: stal

➢ Materiały rozdzielacza: EPDM, stal S235, mosiądz

➢ Moc grzewcza: 35 kW

➢ Max. przepływ rozdzielacza: 2,5 m³/h

➢ Temperatura maksymalna: 110°C

➢ Kvs grupy bezpośredniej: 6.0 m³/h

➢ Kvs grupy z zaworem 3 dr: 4.0 m³/h

➢ Kvs grupy z zaworem termostat.: 3.0 m³/h
