Grupa pompowa DZGP-ECFP-01-SR w wersji z pompami Ecoflow Energy Plus,

zestaw 2 obiegów grzewczych ze sprzęgło-rozdzielaczem w tym jeden bezpośredni

a drugi z zaworem mieszającym obrotowym i siłownikiem elektrycznym.

Na innych aukcjach dostępne również tańsze wersje z rozdzielaczem bez sprzęgła.

Postaw na najwyższą jakość

System kontroli jakości obejmuje wszystkie etapy produkcji.

Izolowany sprzęgło-rozdzielacz wykonany jest ze stali S235.

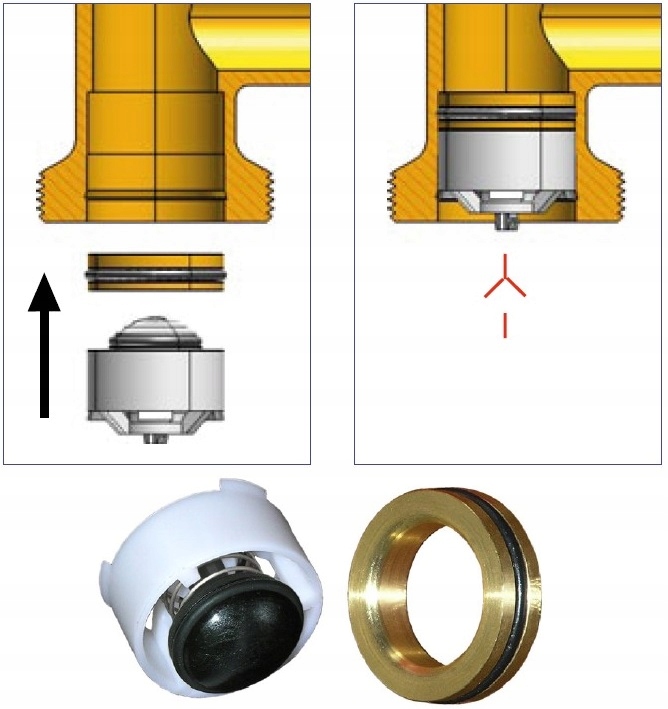

W zestawie zawór zwrotny, który trzeba użyć w grupie z mieszaczem.

Uwaga:

Brak możliwości demontażu już zainstalowanego zaworu bez jego uszkodzenia.

Budowa grupy bezpośredniej

1. Zawór kulowy z termometrem na zasilaniu instalacji

2. Zawór kulowy z zaworem zwrotnym

i termometrem na powrocie z instalacji

3. Zawór kulowy

4. Filtr magnetyczny (opcja za dopłatą)

5. Pompa obiegowa

Budowa grupy mieszaczowej

1. Zawór kulowy z termometrem na zasilaniu instalacji

2. Zawór kulowy z zaworem zwrotnymi

i termometrem na powrocie z instalacji

3. Filtr magnetyczny (opcja za dopłatą)

4. Zawór 3-drogowy z siłownikiem

5. Zawór zwrotny

6. Pompa obiegowa

Zawór kulowy na powrocie z zaworem zwrotnym zapobiega naturalnemu krążeniu płynu w wyniku rożnicy temperatur (obieg grawitacyjny).

Działanie zaworu zwrotnego można zablokować w pozycji otwartej przez przekręcenie pokrętła o 45°.

Z tyłu zaworu kulowego z termometrem znajduje się

studzienka do umieszczenia czujnika temperatury

Grupy pompowe są wyposażone w energooszczędne, wysokowydajne pompy Defro Ecoflow Energy Plus z funkcją Auto Adapt.

Na innych aukcjach dostępne zestawy z tańszą pompą Defro Ecoflow Energy 25-60 bez funkcji Auto Adapt. Pompa pokazana poniżej na grafice z wymiarami grupy.

Dane techniczne:

Materiał rozdzielacza: stal S235, mosiądź

Materiał grup pompowych: mosiądz Ms58, miedź

Maksymalna temperatura pracy: 110ºC

Maksymalne ciśnienie pracy: 8 bar

Kvs grupy bezpośredniej: 8,0 m³/h

Kvs grupy z zaworem 3 drogowym obrotowym: 6,0 m³/h

Podłączenie, strona instalacji: 1" GW

Strona kotłowa: 6/4" GW

Max moc grzewcza: 80 kW

Dane techniczne pomp:

Maksymalny przepływ: 2800 l/h, 3200 l/h, 3600 l/h

Moc wejściowa: 3-23 W, 3-35 W, 3-41 W

Wysokość podnoszenia: 4 m, 5 m, 6 m

Maksymalne ciśnienie pracy: 10 bar

Zasilanie: 230 V, 50 Hz

Podłączenie elektryczne: wtyczka

Stopień ochrony obudowy/ Klasa izolacji: IP 42

Regulacja: 3 stałe charakterystyki, 2 charakterystyki proporcjonalne,

2 charakterystyki stałego ciśnienia, redukcja nocna, funkcja antyblokująca,

zmiana zakresu podnoszenia, funkcja SMART ADAPT

Temperatura czynnika: +5°C do 110°C

Temperatura otoczenia: +0°C do 40°C

Wskaźnik sprawności energetycznej EEI: <0,20

Klasa ochronności: I

Dopuszczalne media przetłaczane: woda grzewcza wg. VDI 2035, mieszaniny woda-glikol

Poziom hałasu: < 40dB
