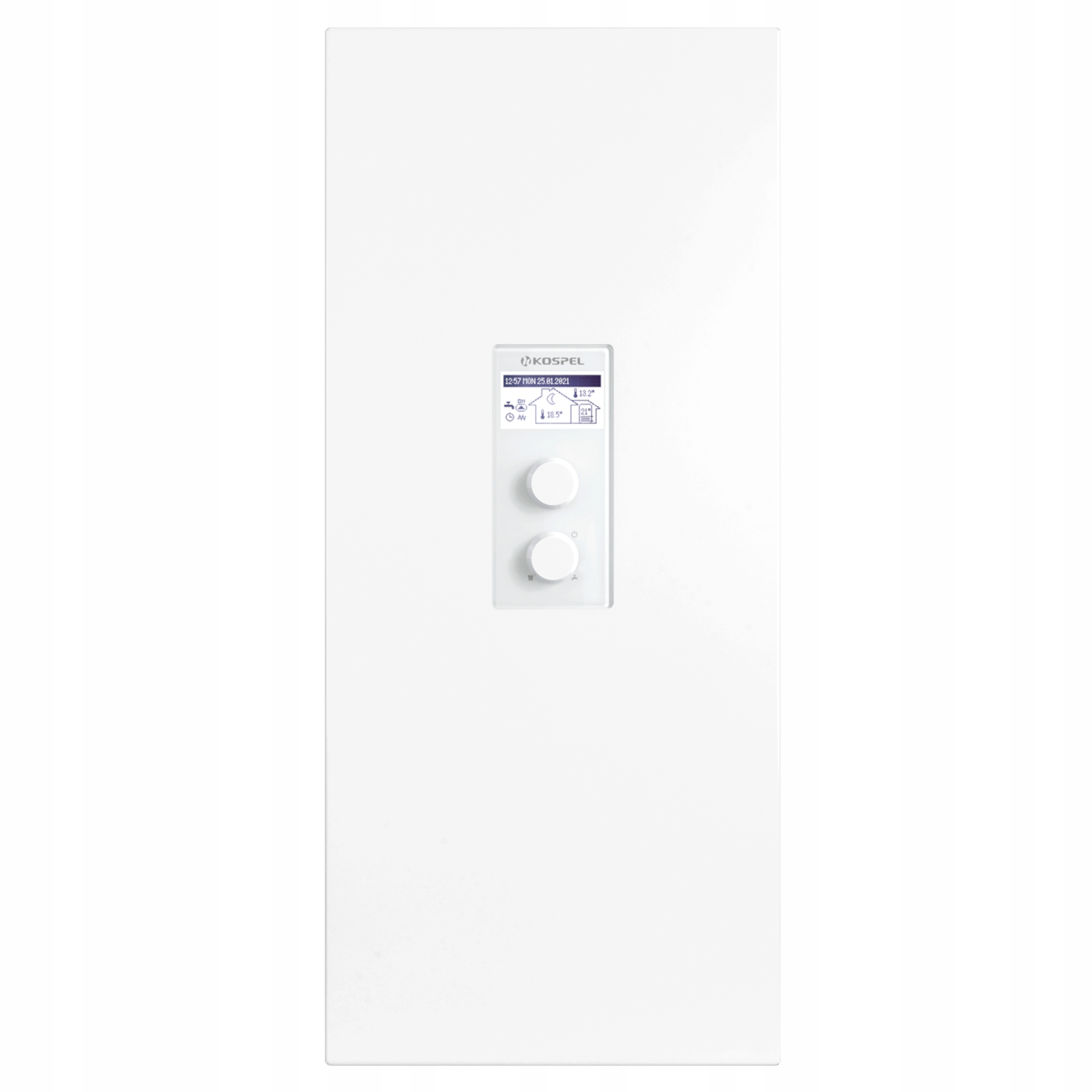

KOCIOŁ ELEKTRYCZNY FIRMY KOSPEL EKCO.MN3-12/16/20/24 MOC 12/16/20/24 kW 400V

.

JAKOŚĆ MA ZNACZENIE

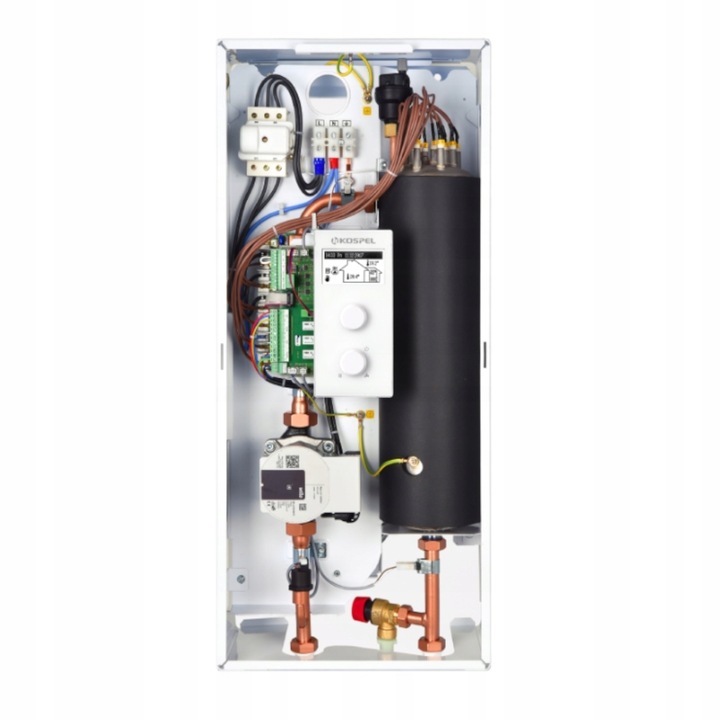

KOCIOŁ

wyposażony jest w pompę, przeponowe naczynie wzbiorcze

o pojemności 5 litrów, czujnik temperatury zewnętrznej, czujnik temperatury

pokojowej oraz w niezbędną armaturę zabezpieczającą.

STEROWNIK POGODOWY

Sterownik pogodowy dzięki automatycznej reakcji na zmiany temperatury

zewnętrznej zapewnia najbardziej energooszczędną eksploatację kotła.

Sterownik umożliwia zaprogramowanie temperatury w ogrzewanych

pomieszczeniach w cyklu dobowym i tygodniowym.

Przy współpracy z wymiennikiem c.w.u. umożliwia ustawienie temperatury wody

oraz załączanie pompy cyrkulacyjnej zgodnie z ustawionymi programami dobowymi i tygodniowymi.

KOCIOŁ

może współpracować z dowolną instalacją c.o. oraz z wymiennikiem c.w.u.

Do współpracy z wymiennikiem c.w.u. potrzebne jest zastosowanie zaworu dzielącego

trójdrogowego z siłownikiem oraz czujnika temperatury WE-019/01.

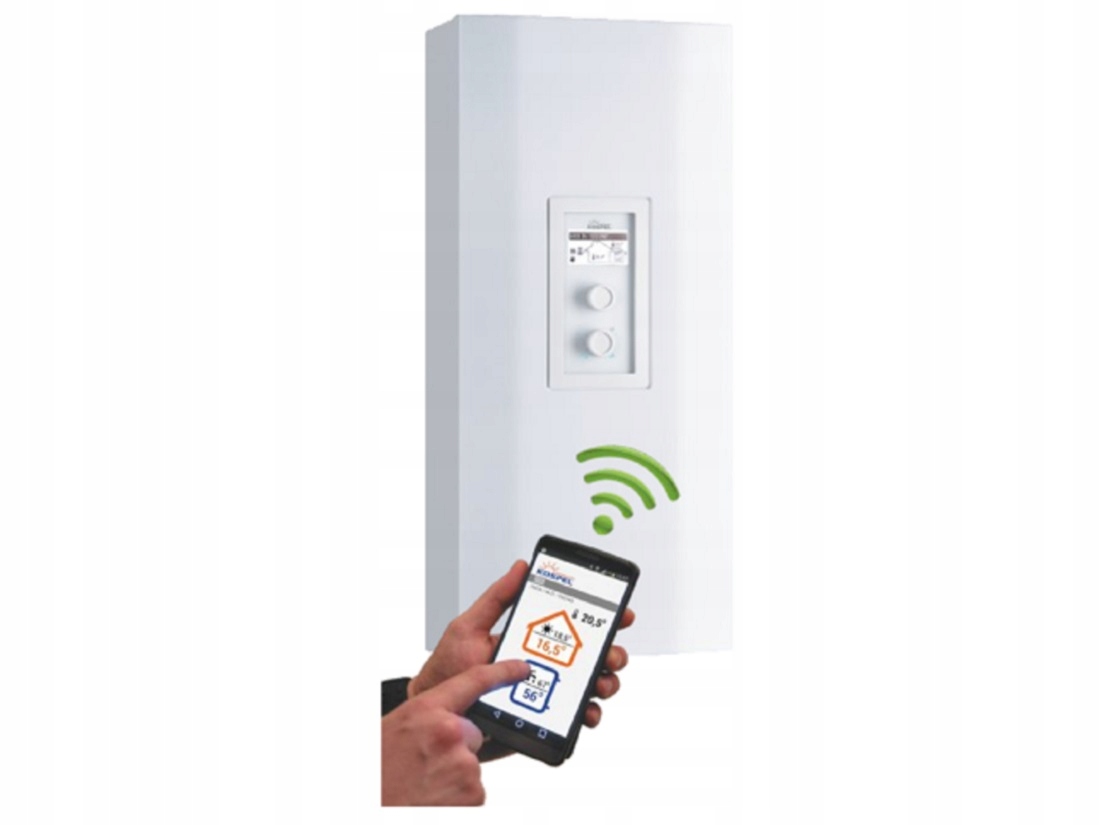

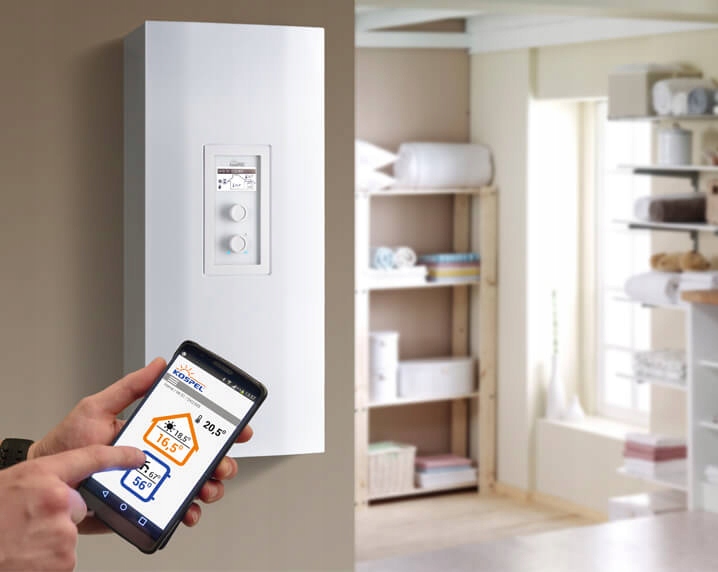

➡️ OPCJONALNIE ZASTOSOWANIE DDATKOWEGO MODUŁU C.MI UMOŻLIWIA ZDALNE STEROWANIE PRACĄ KOTŁA PRZEZ INTERNET ZA POMOCĄ SMARTFONA, TABLETU LUB KOMPUTERA

OPCJONALNE ZASTOSOWANIE MODUŁU C.MG3

po podłączeniu do modułu C.MI oraz 3-drogowego

zaworu mieszającego z siłownikiem, umożliwia sterowanie pracą obiegu grzewczego

np. ogrzewania podłogowego lub rozładowania bufora c.o. taki system dzięki akumulacji

ciepła podczas tanich taryf energetycznych zapewnia najmniejsze koszty ogrzewania.

➡️ W celu zapewnienia energooszczędnej eksploatacji zalecane jest zastosowanie dodatkowego regulatora temperatury pokojowej.

STEROWANIE KOTŁEM

Dzięki przejrzystemu i wyraźnemu wyświetlaczowi LCD oraz intuicyjnemu menu ustawienia parametrów w kotle możesz dokonać w sposób komfortowy i przyjemny. Kontrastowa grafika i szybkie działanie sterownika sprawi, że precyzja zmiany ustawień kotła będzie jeszcze większa.

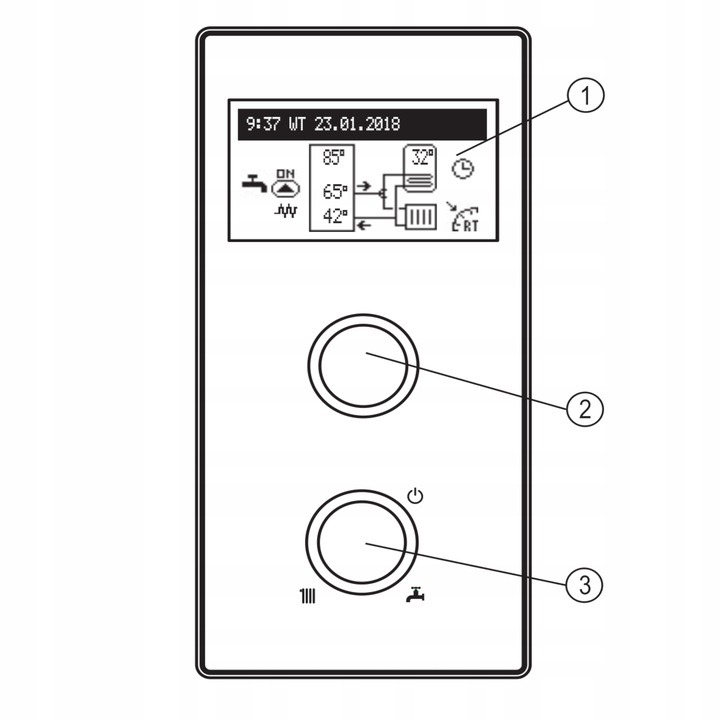

PANEL STEROWANIA

1 - wyświetlacz

2 - pokrętło nawigacyjne podglądu i ustawień

3 - pokrętło wyboru trybu

PODSTAWOWE USTAWIENIA STEROWNIKA

➡️ Sygnalizacja realizacji programu grzania ciepłej wody: wg ustawionego harmonogramu dobowo/tygodniowego

➡️ PARTY – utrzymywanie w zasobniku temperatury komfortowej

➡️ WAKACJE – utrzymywanie w zasobniku temperatury chroniącej przed mrozem

➡️ Realizacja programu ochrony przed mrozem

➡️ Dezynfekcja zasobnika

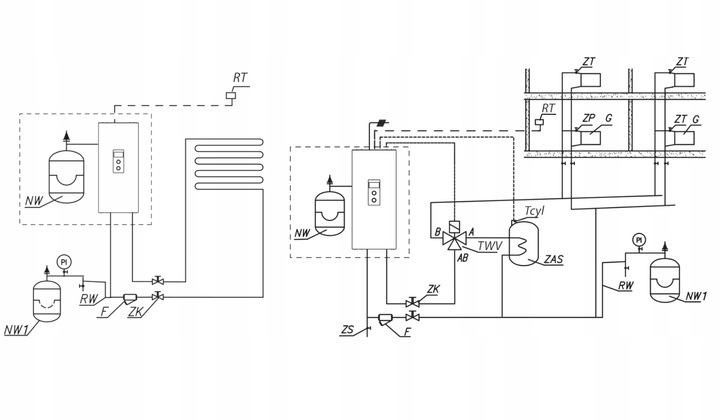

SCHEMATY PODŁĄCZENIA KOTŁÓW DO INSTALACJI C.O.

PI - manometr

ZK - zawór odcinający

RW - rura wzbiorcza

NW - przeponowe naczynie wzbiorcze wbudowane wewnątrz kotła (dotyczy kotła EKCO.LN3)

NW 1 - przeponowe naczynie wzbiorcze

ZT - zawór termostatyczny

ZP - zawór przelotowy

F - filtr

G - grzejnik

ZS - zawór spustowy

TWV - zawór trójdrogowy przełączający

ZAS - zasobnik

RT - czujnik temperatury pokojowej

Tcyl - czujnik temperatury zasobnika

DANE TECHNICZNE:

EKCO.MN3 - 12/16/20/24

➢ Moc znamionowa 12/16/20/24 kW

➢ Nominalny pobór prądu (A) 3 x 17,4/23,1/28,8/34,6

➢ Minimalny przekrój przewodów (mm ) 5 x 2,5/4/4/6

➢ Ciśnienie dopuszczone: 0,3 MPa

➢ Ciśnienie minimalne: 0,05 MPa

➢ Temperatura wylotowa: 20 ÷ 85°C

➢ Temperatura dopuszczona: 100°C

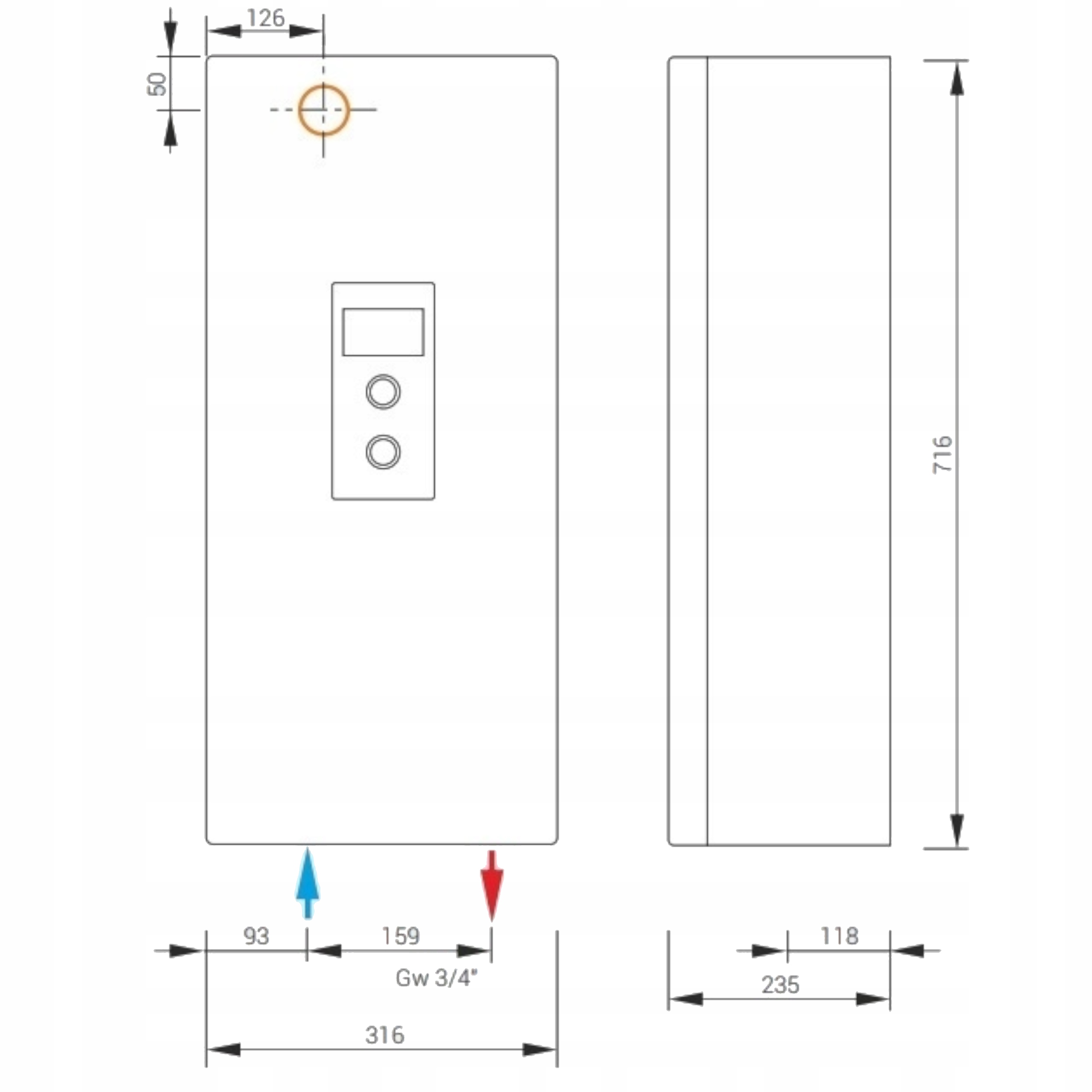

➢ wymiary 716 x 316 x 235

➢ masa 20,5 kg

➢ Stopień ochrony: IP 22

➢ Zasilanie 400V 3N~
